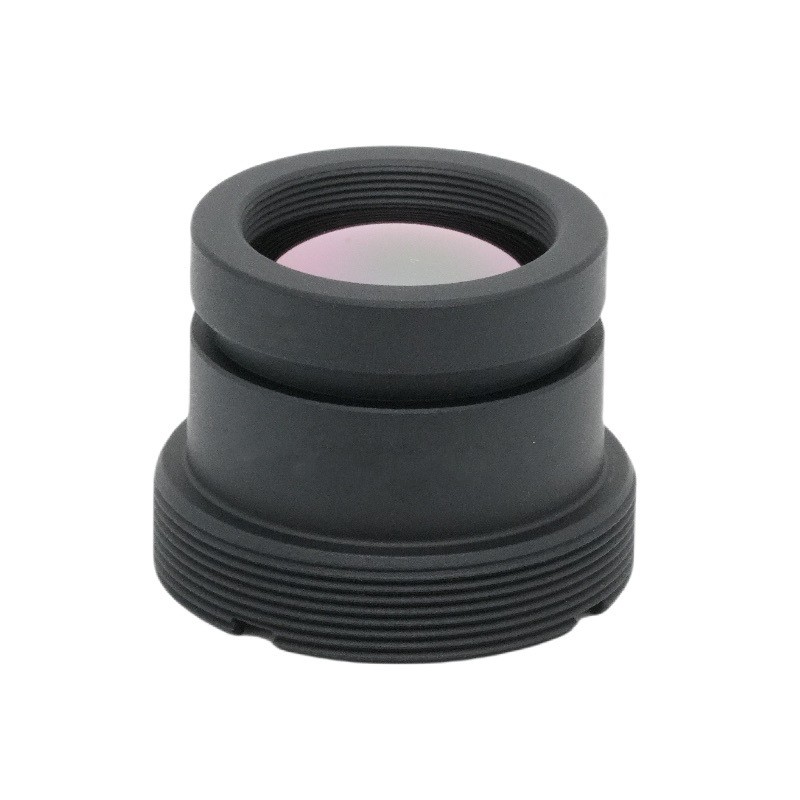

13 mm brännvidd infraröd termisk lins

Produktkort

Tillverkad avBOSHI optiskTeknik, denna 13 mm F1.0 okylda termiska lins är optimerad för det 8-12 μm långvågiga infraröda bandet. DettaVärmebildslinsär perfekt matchad med 640×512 upplösningsdetektorer med 12μm Pixeldimension. Med stor bländare F1.0 fångar objektivet svag infraröd strålning för att leverera tydliga termiska uteffekter under scener med låg kontrast. Dess främre optiska element når skyddsklass IP67, och exponerade ytor är täckta med hållbar AR-beläggning för att upprätthålla stabil prestanda i komplicerade utomhusmiljöer. Fokus täcker 1 meter till oändlighet, och arbetstemperaturen sträcker sig från ‑40℃ till +80℃. Det kompakta M20×0,5-fästet stöder bekväm montering. BOSHI Optical Technology utför strikt optisk kalibrering för att garantera stabil och konsekvent optisk kvalitet för massintegration av värmeavbildningsenheter.

Detaljerad produktbeskrivning

Parameter

1. Brännvidd och bländare: Denna okylda termiska lins har fast 13 mm brännvidd tillsammans med ultrasnabb F1.0 bländare. Den stora bländarstrukturen maximerar intaget av infraröda fotoner, vilket ger en anmärkningsvärd förbättring av signal-brusförhållandet för matchade termiska sensorer, och lägger grunden för högkvalitativ värmebild.

2. Arbetsspektrum: Det fungerar inom 8-12 μm LWIR-band, vilket fungerar som det huvudsakliga atmosfäriska transmissionsfönstret för passiv termisk detektering, vilket möjliggör tillförlitlig värmesignalupptagning under de flesta utomhusarbetsförhållanden.

3. Detektorkompatibilitet: Linsen är skräddarsydd för 640×512 upplösningsdetektorer utrustade med 12μm Pixel. Den levererar ett diagonalt synfält på 40,7°, ett horisontellt synfält på 32,6° och ett vertikalt synfält på 26,3° och uppfyller observationskrav på medeldistans.

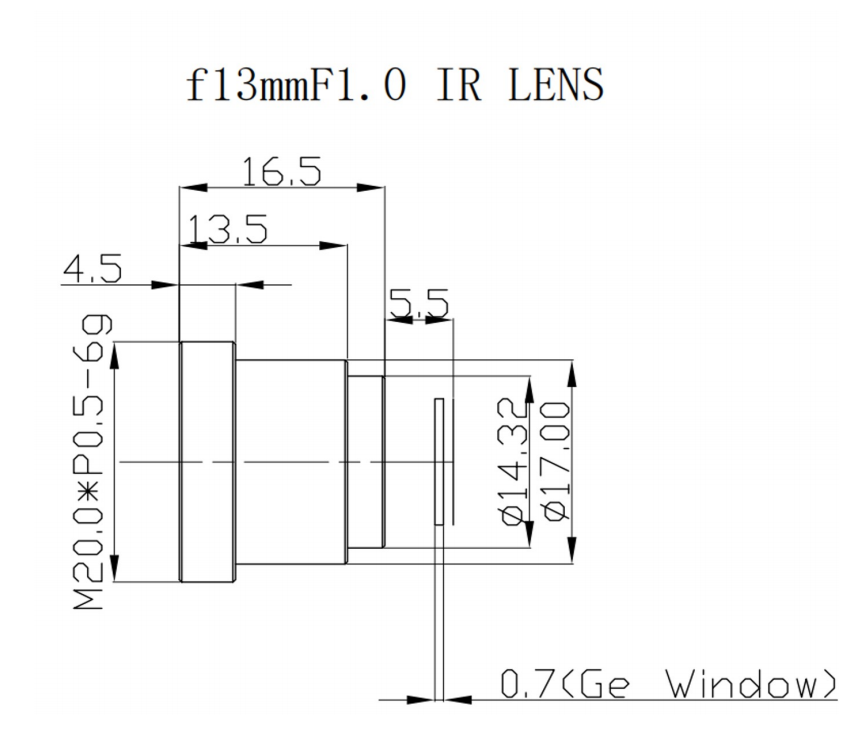

4. Mekaniska och miljömässiga specifikationer: Den använder M20×0,5-fäste för enkel och pålitlig montering. Den främre optiska komponenten uppnår IP67-inträngningsskydd. Drifttemperaturen varierar från ‑40℃ till +80℃ så den anpassar sig till extremt kalla och varma utomhusmiljöer. Fokusområdet sträcker sig från 1 meter till oändligt och stödjer termisk måldetektering för både nära och långt avstånd.

5. Optiskt index: Den totala transmittansen når inte mindre än 86 %, den relativa belysningen är inte mindre än 75 %. Distorsion kontrolleras inom ≤‑1,5 %. Antireflektionsbeläggning appliceras på exponerade optiska ytor för att minska ytreflektionsförlusten. Alla parameterindikatorer inspekteras strikt av BOSHI Optical Technology för batchproduktens konsistens.

Prestandafördelar

1. Enastående termisk känslighet i svagt ljus. Som ett F1.0 LWIR-objektiv samlar det in betydligt mer infraröd energi jämfört med infraröda linser med mindre bländarvärde. Sådan förmåga lyfter bilddefinitionen under detekteringsuppgifter på långa avstånd och ger tillförlitlig bildprestanda under termiska scener med låg kontrast.

2. Gynnsam optisk enhetlighet. Hög relativ belysning håller jämn ljusstyrka över hela bildramen och undviker mörka hörnfenomen. Låg distorsion bevarar verkliga geometriska egenskaper hos mål och skapar en pålitlig bildbas för målmätning och måligenkänning.

3. Hög spektral utnyttjandeeffektivitet. AR-beläggning plus ≥86 % total transmittans reducerar infraröd energiförlust maximalt. Den kan helt låsa upp prestandapotentialen hos matchade okylda infraröda detektorer och ge full spel åt hårdvarukapaciteten hos värmebildslinsen.

4. Kraftfull miljöanpassningsförmåga. IP67 frontlins vattentät och dammtät struktur tar bort kravet på extra externa skyddsfönster för många installationsscenarier. Ett brett driftstemperaturområde begränsar oskärpa och prestandadrift när omgivningstemperaturen ändras drastiskt. BOSHI Optical Technology genomför flera omgångar av miljötillförlitlighetsverifiering för denna produkt.

5. Bekväm kompakt integration. Standard M20×0.5 Mount stöder sömlös installation i miniatyriserade värmekameror utvecklade av kooperativa systemutvecklare. Den övergripande strukturen är kompakt och sparar layoututrymme för värmeavbildningsutrustning.

Applikationsfält

1. Gränssäkerhet och perimeterövervakning. Den okylda termiska linsen stöder termisk övervakning utomhus dygnet runt. Den fångar termiska signaturer av inträngande föremål dag och natt, och hjälper till att detektera perimeterintrång för säkerhetsplatser.

2. Industriellt prediktivt underhåll. DettaVärmebildslinstar upp överhettade termiska signaler från kraftutrustning, mekaniska anläggningar och rörledningar. Det hjälper operatörer att upptäcka dolda överhettningsfel innan utrustning går sönder och stöder inspektion av industriutrustningsstatus.

3. Termisk vision för fordon. Den tjänar till eftermarknadens infraröda körassistanssystem för nattseende. Den spektrala responsen på 8-12 μm hjälper fordonssystem att upptäcka väghinder och levande mål under körförhållanden nattetid eller dålig sikt.

4. Obemannade system. Den fungerar som termisk nyttolast på små UAV:er och obemannade markfordon. Den tillhandahåller värmeavbildningsdata för sök- och räddningsuppdrag, fältpatrullering och situationsuppfattningsuppgifter.

5. Brandförebyggande och skogsövervakning. LWIR-linsen identifierar tidiga dolda värmekällor inne i skogsområden. Den stöder tidig varning för risker för skogsbränder innan öppen låga uppstår.

6. Byggnadsenergirevision. Den utför termisk inspektion av byggnadskonstruktioner. Användare kan lokalisera värmeförlustposition, luftläckagepunkt och isoleringsdefekter genom värmebilder för att vägleda energibesparande renovering av byggnader.

7. Marin övervakning. Den realiserar maritim måldetektering dag-natt under dimmiga maritima förhållanden. Det ger stabil värmebildseffekt för offshoreövervakningsuppgifter.
