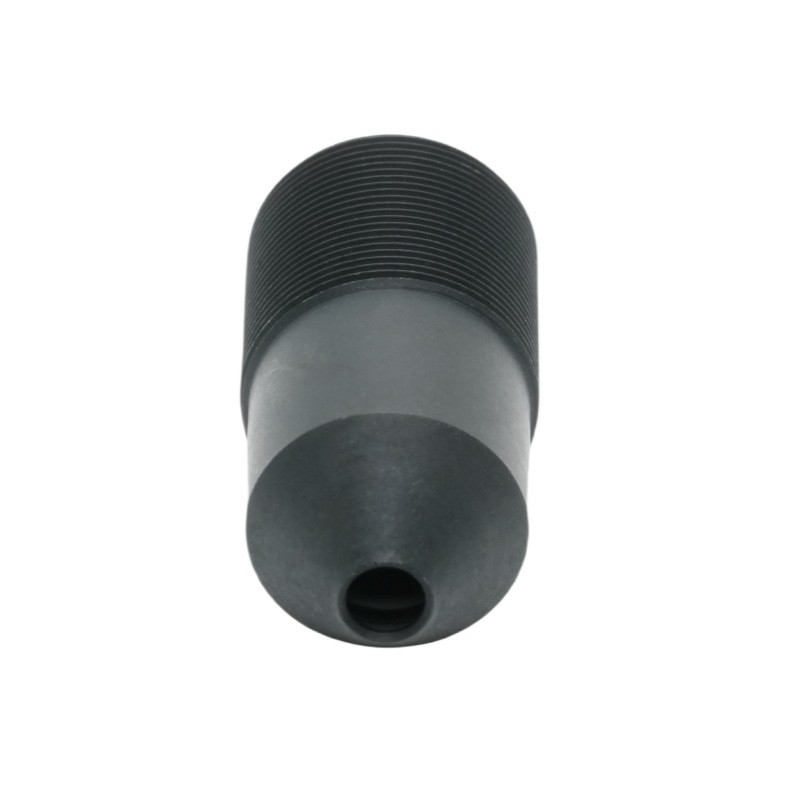

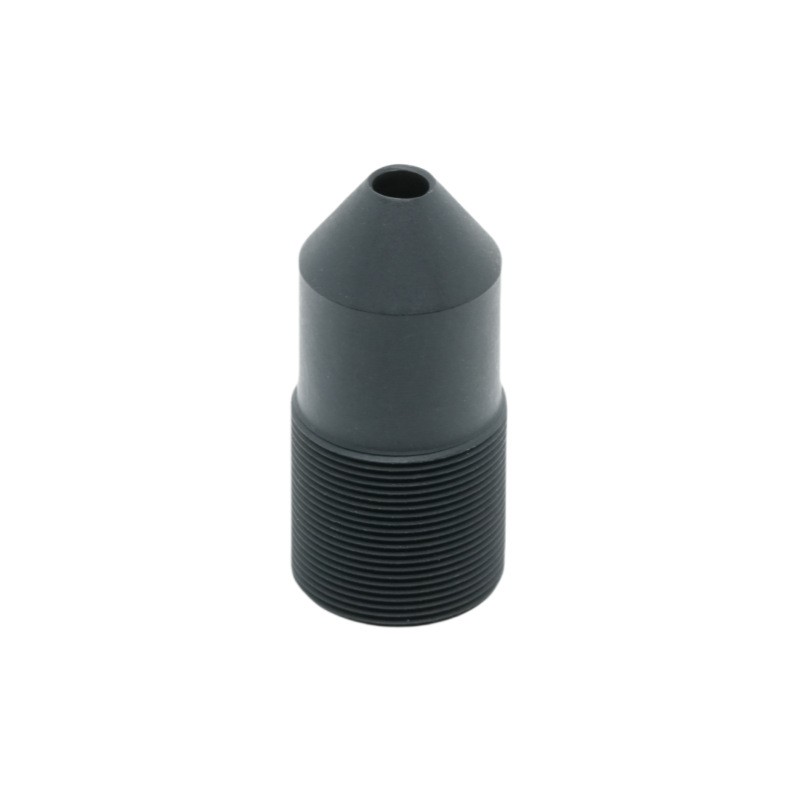

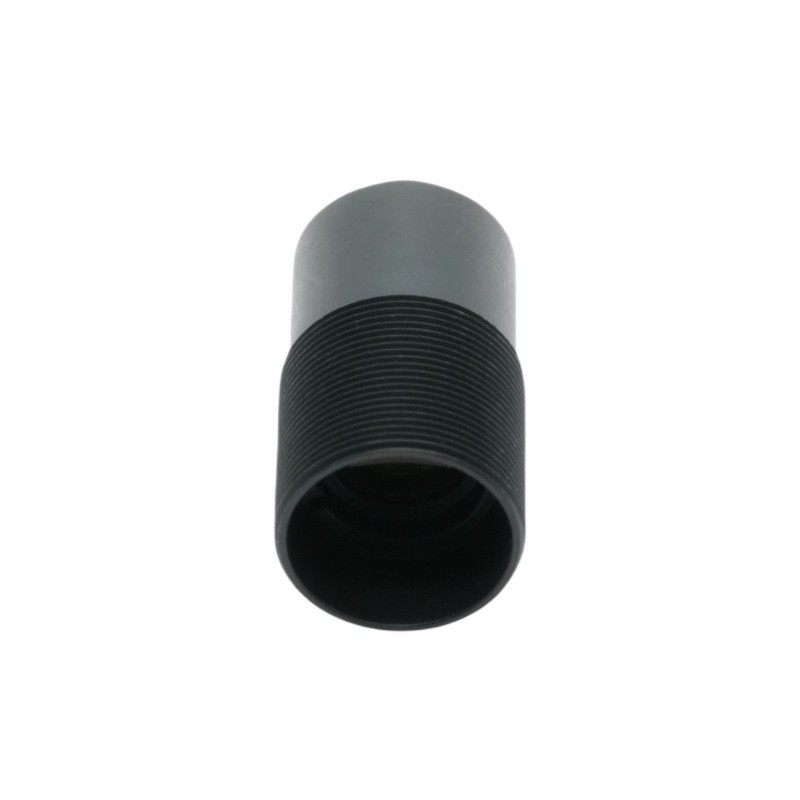

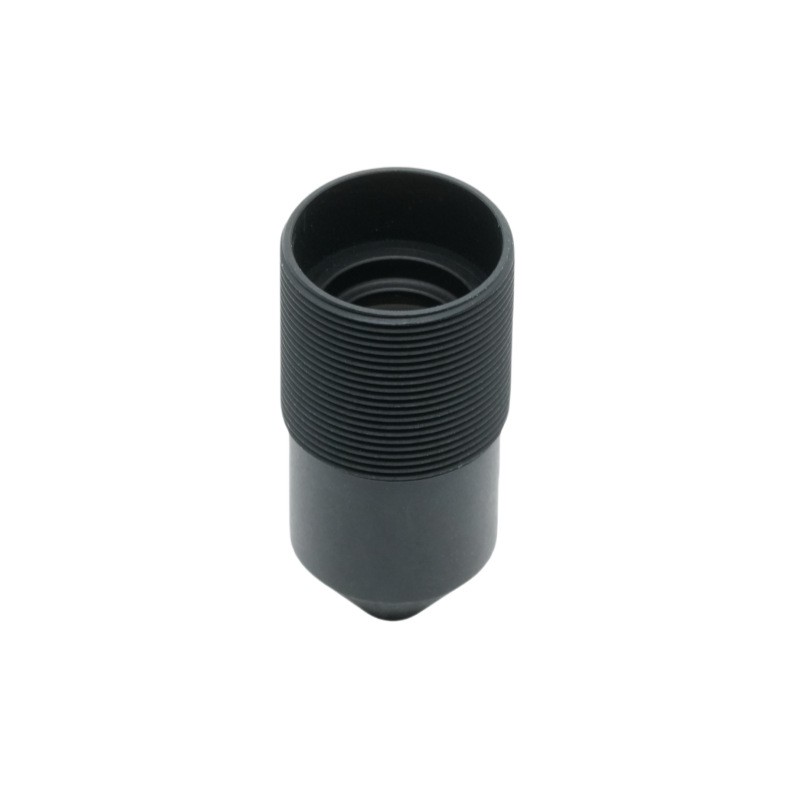

16 mm konisk lins

Produktkort:

PL-1645F-M12 från BOSHI Optical Technology är ett kompakt objektiv med 16 mm brännvidd och F4,5 bländare med fast brännvidd som är konstruerad speciellt för 1/2"-formatsensorer. Designad med en konstruktion av 4-glaselement helt i glas, ger denna M12-monterade lins en 28,3°-cirkel med diagonal bild och en idealisk bilddiagonal på 5 mm. 1/2" och mindre bildapparater i utrymmesbegränsade visionsystem. Med en mekanisk bakre brännvidd på 3,65 mm och total spårlängd på bara 28,65 mm, integreras PL-1645F-M12 sömlöst i kameramoduler på kortnivå för industriell inspektion, biometrisk identifiering och inbäddade bildbehandlingsapplikationer. BOSHI Optical Technology har optimerat detta 16 mm F4.5-objektiv för överlägsen kant-till-kant-belysning, vilket uppnår 95 % relativ belysning och ultralåg TV-distorsion på -0,25 %, vilket säkerställer trogen bildåtergivning även i scener med hög kontrast. Huvudstrålningsvinkeln är strikt kontrollerad under 8°, vilket minimerar vinjettering och färgskiftning när den paras ihop med moderna CMOS-sensorer. Oavsett om den används i fabriksautomation, logistik streckkodsläsare eller medicinska bildbehandlingsenheter, erbjuder denna 1/2" sensorlins en balanserad blandning av upplösning, kompakthet och kostnadseffektivitet. Lita på BOSHI Optical Technology för att leverera tillförlitlig optisk prestanda för din nästa generations visionprodukt, med PL-1645F-M12 som sätter riktmärket för M12-precisionslinsen.

Produktdetaljerad beskrivning:

1. Detaljerad parameter

Brännvidd (EFL):16 mm ±5 % - Ger ett måttligt teleperspektiv, idealiskt för objektigenkänning på arbetsavstånd mellan 100 mm och 2 000 mm.

Bländare (F/NO):F4,5 ±5% - Balanserar ljusgenomströmning med skärpedjup, lämplig för inomhus och väl upplysta utomhusmiljöer utan att offra upplösning.

Optisk konstruktion:4G (helglaselement) - Säkerställer termisk stabilitet, hög transmittans och motståndskraft mot miljöförstöring jämfört med hybridplast-glasdesign.

Bildcirkel:Ø8,5 mm max - Täcker helt 1/2" sensorer (diagonal ~8 mm) och är bakåtkompatibel med 1/2,3" och 1/3" format.

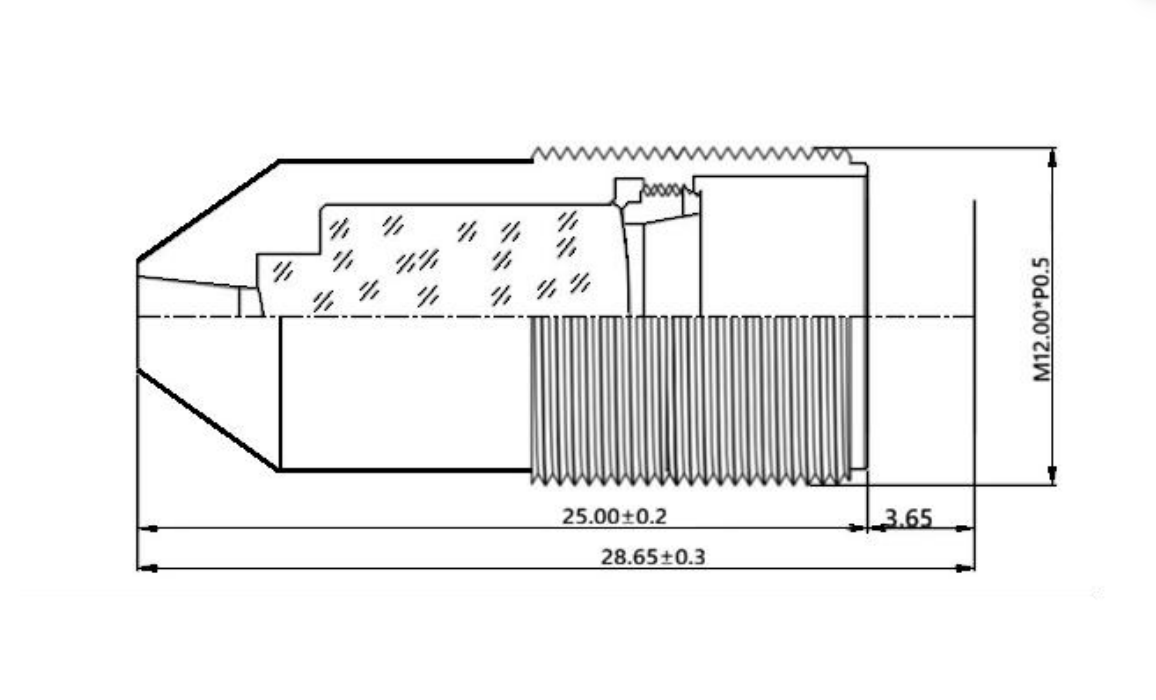

Mekanisk bakre brännvidd:3,65 mm ±0,2 - Ger enkel integration med standard M12-sensorkort och valfria IR-skurna filterhållare.

Total spårlängd:28,65 mm ±0,3 - Ultrakompakt profil för miniatyrkameror i drönare, handhållna enheter och övervakningsnoder.

TV-förvrängning:-0,25% - Nästan osynlig trumförvrängning, kritisk för mätning och OCR-applikationer.

Relativ belysning:95,0 % - Exceptionell enhetlighet, vilket minskar behovet av plattfältskorrigering vid efterbearbetning.

CRA (Chief Ray Angle):<8°- Matchar mikrolinsarrayen för de flesta Sony-, ON Semi- och OmniVision 1/2"-sensorer, vilket förhindrar färgskuggning.

Montera:M12×P0.5 - Branschstandardgänga för snabb utbytbarhet och aktiv uppriktning.

2. Prestandafördelar

Hög likformighet och låg distorsion: 95 % relativ belysning och -0,25 % distorsion säkerställer att 16 mm brännvidd F4,5 bländare ger geometriskt exakta bilder med minimalt fall, vilket minskar algoritmisk korrigering i maskinseende pipelines.

Optimerad CRA för moderna sensorer: Med en huvudstrålevinkel under 8° eliminerar denna 1/2" sensorlins perifera färgartefakter, vilket möjliggör konsekvent vitbalans och färgåtergivning över hela fältet - en avgörande fördel för ansiktsigenkänning och färgbaserad sortering.

Robusthet i helt glas: 4G-konstruktionen motstår fokusförskjutning på grund av temperaturfluktuationer (-20°C till +70°C), vilket gör M12-monterade industriobjektiv pålitligt i fabriksgolv, utomhuskiosker och bilkameror.

Kompakt mekanisk design: Med en längd på bara 28,65 mm passar den in i smala höljen medan 3,65 mm BFL ger gott om utrymme för täckglas eller filterstaplar, vilket förenklar den mekaniska designen för systemintegratörer.

Plug-and-Play-kompatibilitet: M12-gängan och standard bakre brännvidd tillåter direkt ersättning av befintliga objektiv utan mekanisk omdesign, vilket minskar tiden till marknaden för kamera OEM-tillverkare.

3. Applikationsdomän

Industrial Machine Vision: 16 mm F4.5-konfigurationen utmärker sig vid defektdetektering på produktionslinjer (t.ex. PCB-inspektion, ytrepaanalys) där måttlig förstoring och låg distorsion är av största vikt.

Biometri och åtkomstkontroll: 1/2" sensorlinsen ger skarpa iris- och ansiktsdrag på 30-50 cm arbetsavstånd, medan <8° CRA säkerställer kompatibilitet med NIR-förbättrade sensorer för aktiv IR-belysning.

Logistik & streckkodsavläsning: 28,3° FOV och hög relativ belysning möjliggör tillförlitlig avkodning av 1D/2D-koder över olika förpackningsstorlekar, även under ojämn belysning.

Inbyggda OEM-system: Från att undvika drönarhinder till medicinsk endoskopi, M12-linsen erbjuder en beprövad formfaktor för volymproduktion, med BOSHI Optical Technology som tillhandahåller fullständig optisk och mekanisk dokumentation för snabb integration.

Smart Retail & Shelf Monitoring: Profilen med låg distorsion stöder exakt produktdimensionsuppskattning och planogramöverensstämmelse, medan det kompakta höljet passar in i diskreta takmonterade eller hyllkantskameror.
