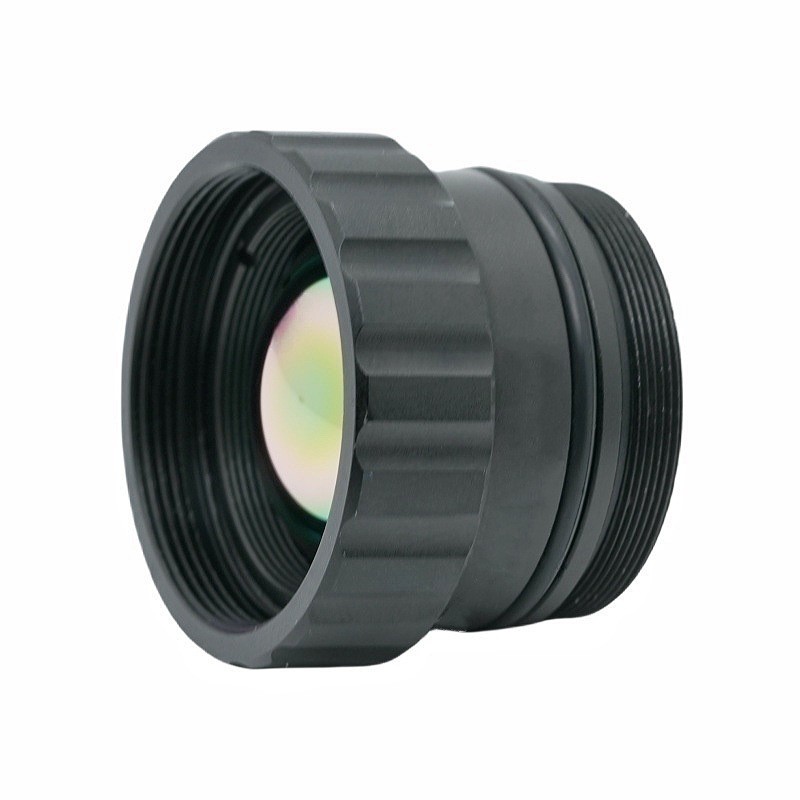

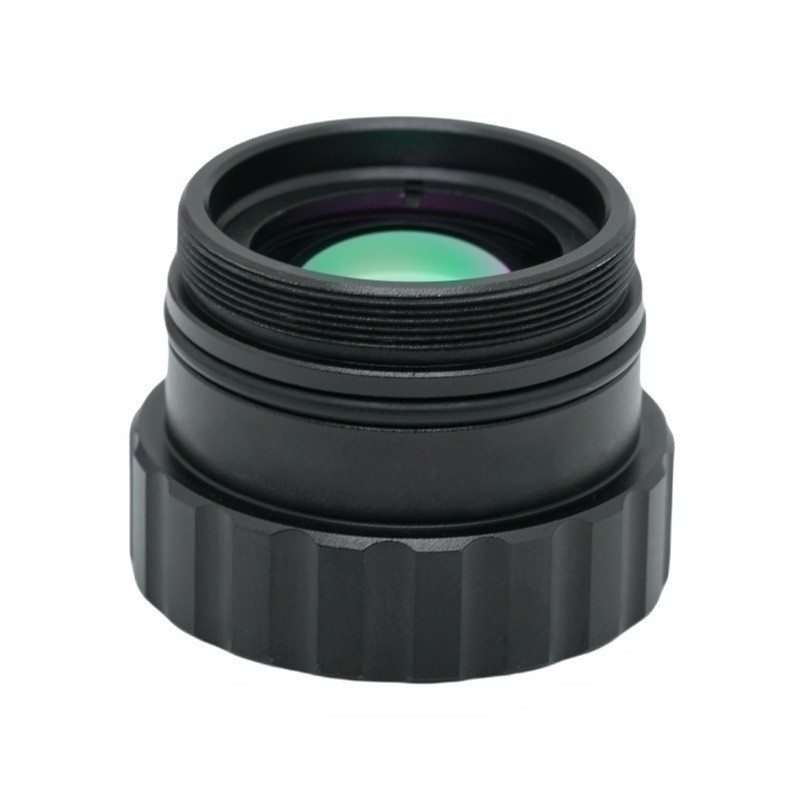

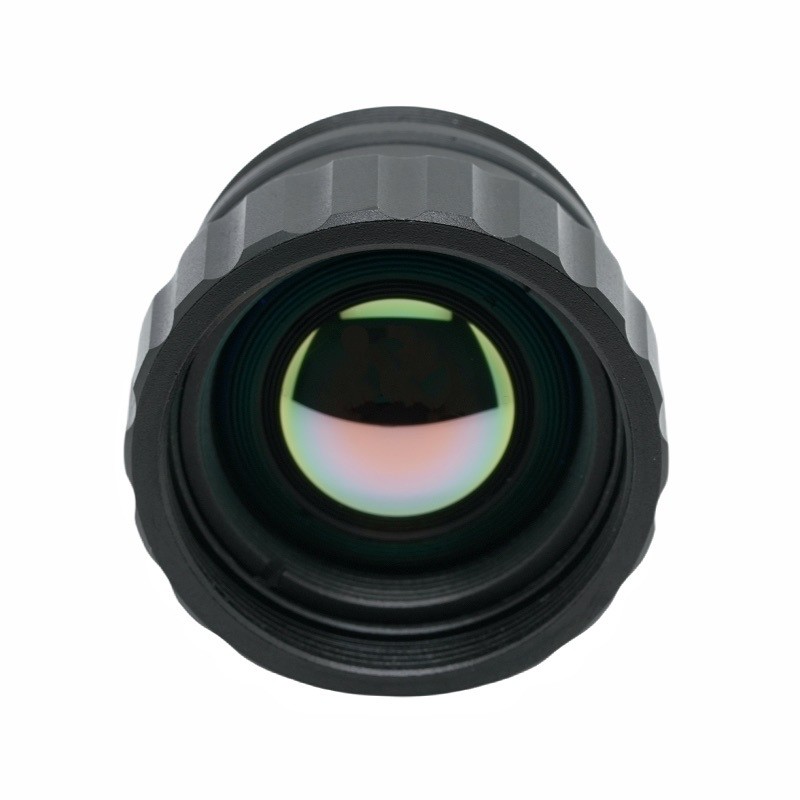

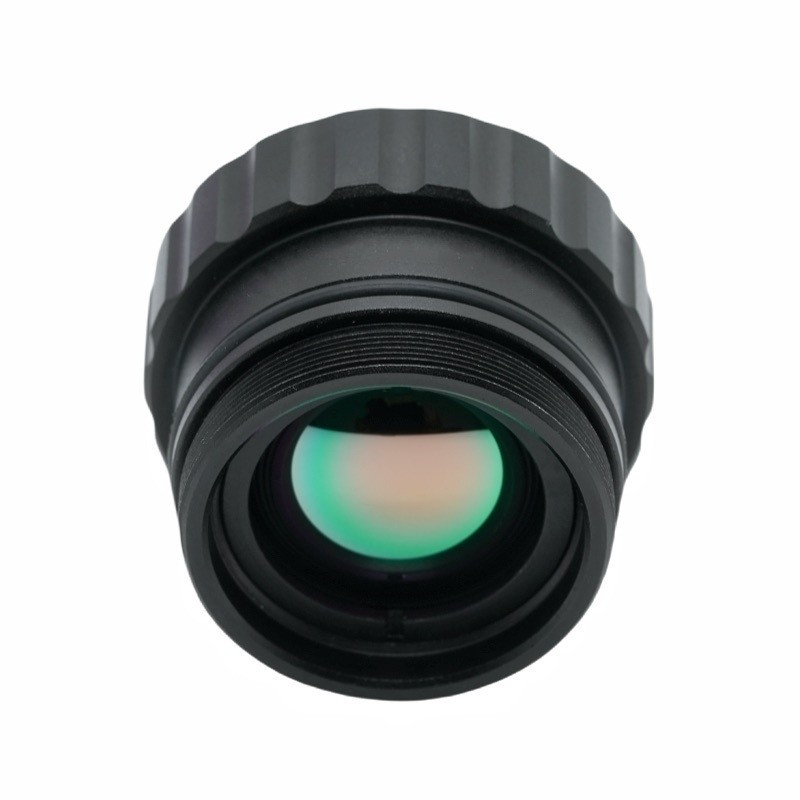

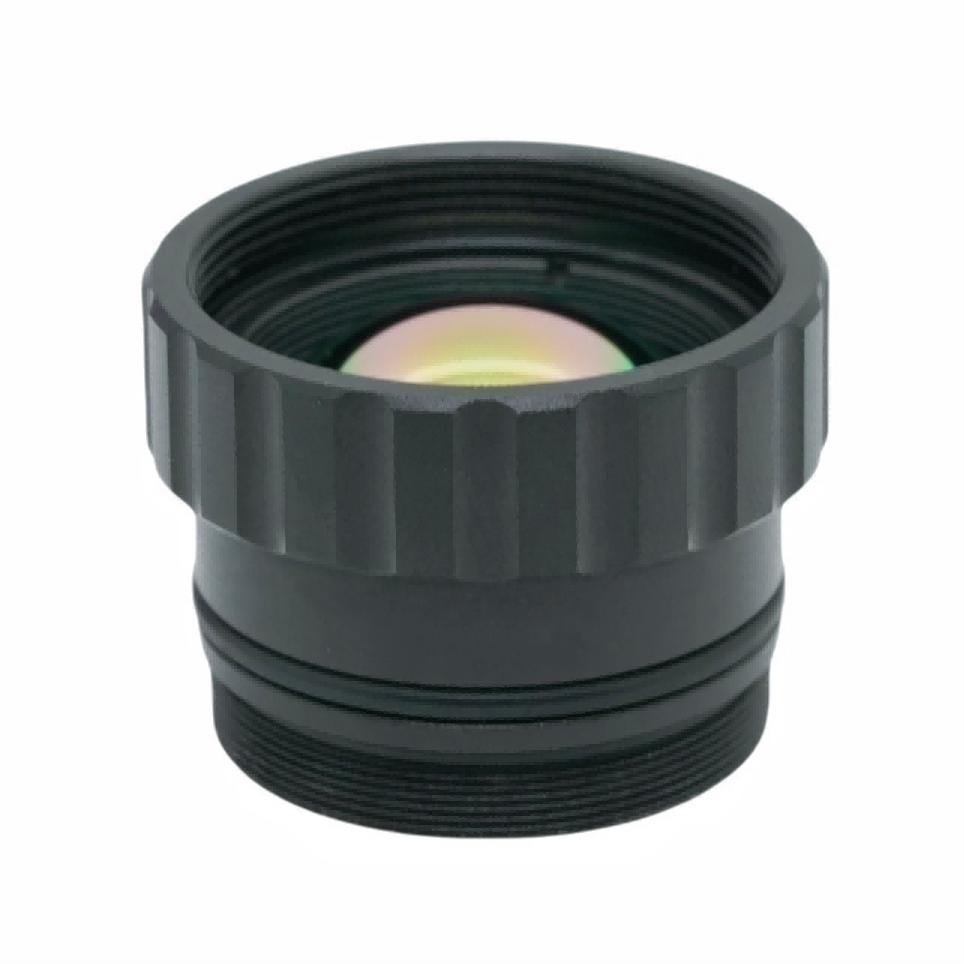

19 mm värmeobjektiv med brännvidd

Produktkort introduktion

Denna F1.0 19 mm infraröda termiska lins utvecklad av BOSHI Optical Technology är en högpresterande optisk komponent skräddarsydd för långvågiga infraröda termiska bildsystem som arbetar inom våglängdsbandet 8-12 μm. Denna 19 mm infraröda lins stöder 640 × 512,12 μm infraröda detektorer och uppnår en fin balans mellan måttligt horisontellt synfält och enastående förmåga att samla in ljus. Tillverkad av BOSHI Optical Technology, denna långvågiga infraröda lins applicerar AR-beläggning på alla exponerade optiska ytor och levererar IP67-frontelement vattentät konstruktion för att klara komplicerade utomhus och tuffa förhållanden. Den har justerbar fokus som täcker 0,5 meter till oändlighet och bibehåller en stabil optisk prestanda över ‑40℃ till +80℃, vilket ger tillfredsställande transmittans och relativ belysningseffekt. Den fungerar som pålitlig optisk hårdvara för industriell övervakning, perimetersäkerhet samt temperaturmätning av värmekameror.

Detaljerad produktbeskrivning

1. Parameteranalys

Optiska specifikationer:Denna 19 mm infraröda lins kommer med ultrastor bländare F1.0, dess horisontella synfält kan nå 22,85 grader, vilket balanserar detektionsavstånd och scenkapacitet väl. Dess operativa våglängd faller på det 8-12 μm långvågiga infraröda atmosfäriska fönstret, som fungerar som kärnspektrumband för passiv värmeavbildning. Thermal Imaging Optics kan samla in tillräckligt med infraröd strålning för bildrekonstruktion.

Detektorkompatibilitet:Den optiska strukturen är optimerad för att passa 640×512 upplösning tillsammans med 12μm pixelpitch infraröda detektorer. Den kan perfekt matcha vanliga okylda IR-linssensormoduler som finns på marknaden.

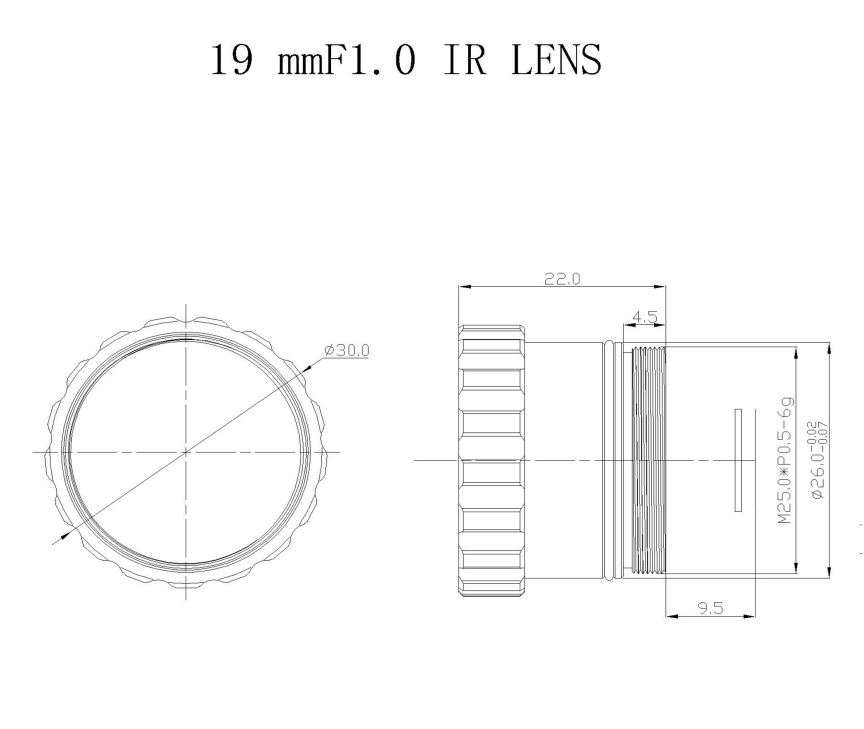

Mekaniska och miljömässiga parametrar:Den använder M25×0.5 Monteringsstandardgängstruktur för att underlätta installation och monteringsarbete. Fokusjusteringsområdet täcker 0,5 meter till oändligt, och det kan tillfredsställa observationskrav för både mål på nära håll och scener på långa avstånd. Arbetstemperaturområdet sträcker sig från ‑40℃ till +80℃, vilket anpassar sig till extremt kalla och höga temperaturer. Den främre optiska komponenten uppnår IP67 skyddsklass för att motstå damm och vatteninträngning utomhus.

Optiska kvalitetsindex: Exponerade optiska ytor använder AR-beläggningsbehandling. Den totala transmittansen för denna långvågiga infraröda lins kan uppnå inte mindre än 90 procent. Dess relativa belysning håller sig över 86 procent. Distorsionsvärdet kontrolleras under minus 10 procent för att garantera prestanda för bildgeometri.

2. Prestandafördelar

1. Superior Light Collection:Den ultrastora bländarstrukturen F1.0 ökar mottagningseffektiviteten för infraröda fotoner avsevärt. När värmestrålningssignalen är svag kan värmekameror utrustade med denna 19 mm infraröda lins fortfarande visa tydliga temperaturkontrastbilder.

2. Hög optisk effektivitet:AR Coating samarbetar med den optiska linsgruppen för att minska infraröd energiförlust. Den totala överföringen håller sig över 90 procent. Relativ belysning över 86 procent håller bildens ljusstyrka enhetlig från bildens centrum mot kanterna och undviker effektivt mörka hörnfenomen på bildbilden.

3. Anpassningsförmåga för hård miljö:Den främre linsen uppnår IP67-skyddsnivå, vilket blockerar damminvasion och erosion av stänkvatten. Det breda arbetstemperaturomfånget undertrycker optisk termisk drift effektivt. BOSHI Optical Technology utför strikt verifiering av temperaturanpassningsförmågan för denna värmebildsoptik, så att stabil bildprestanda kan bibehållas vid frekventa temperaturförändringar.

4.Flexibel fokusjustering:Fokusområde från 0,5 meter till oändligt stöder sömlös växling mellan målinspektion på korta avstånd och övervakningsuppgifter på långa avstånd. Användare kan avsluta fokusinställningen enligt faktiska objektavståndskrav.

5. Kontrollerbar distorsion:Distorsionsindex håller sig under minus 10 procent. Det sänker geometrisk deformation av utgående bilder och höjer mätprecisionen för relevanta applikationsscenarier för temperaturmätning.

6. Standardiserat gränssnitt:M25×0.5 Mount standardgänga kan realisera snabb dockning och integration med de flesta vanliga okylda infraröda värmekameror på marknaden. Det minskar arbetsbelastningen för anpassade ändringar för systemintegratörer.

3. Ansökningsfält

1. Perimetersäkerhet och gränsövervakning:Säkerhetsoptisk produkt är en nyckelproduktriktning för BOSHI Optical Technology. Detta okylda IR-objektiv kan installeras på utomhusvärmeövervakningskameror. Den implementerar inkräktaredetektering hela dagen utan hjälp med synligt ljus. Typiska användningsscenarier inkluderar fabriksstängselövervakning, parkgränsskydd och gränsinspektionsarbete.

2.Industriellt prediktivt underhåll:Denna 19 mm infraröda lins kan monteras på termisk inspektionsutrustning. Personalen kan använda den för att upptäcka överhettningsfel för kraftanläggningar, mekaniska lager, elskåp och rörledningssystem. Tidig upptäckt av fel hjälper till att undvika oväntad avstängning av utrustning.

3.Brandförebyggande och tidig varningssystem:Den långvågiga infraröda linsen kan användas i skogsbrandsövervakningsprojekt och brandriskinspektioner i lager. Den kan fånga onormala höga temperaturpunkter i förväg och ge en tidig varningssignal för brandolyckor.

4. Fordonsmonterade termiska visionsystem:Den fungerar som visuell hjälpkomponent nattetid för specialfordon. Under helt mörk miljö eller kraftig dimma, avslutar den upptäcktsarbetet för fotgängare, väghinder och vilda djur.

5. Detektering av byggnadsenergibesparing:Den kan matchas med bärbara värmekamera. Arbetare använder denna värmebildsoptik för att kontrollera byggnadsväggens värmeförlustsituation, luftläckageposition och problem med isoleringsskiktsdefekter. Det tillhandahåller datastöd för energibesparande renovering av byggnader.

6.Obemannade systemnyttolaster:Denna produkt kan integreras i UAV-enheter. Den utför termisk flygundersökning, miljöövervakning och sökräddningsuppgifter. IP67-prestandan ger garanti för UAV-flygning utomhus.
