2,9 mm konisk lins

Produktkort

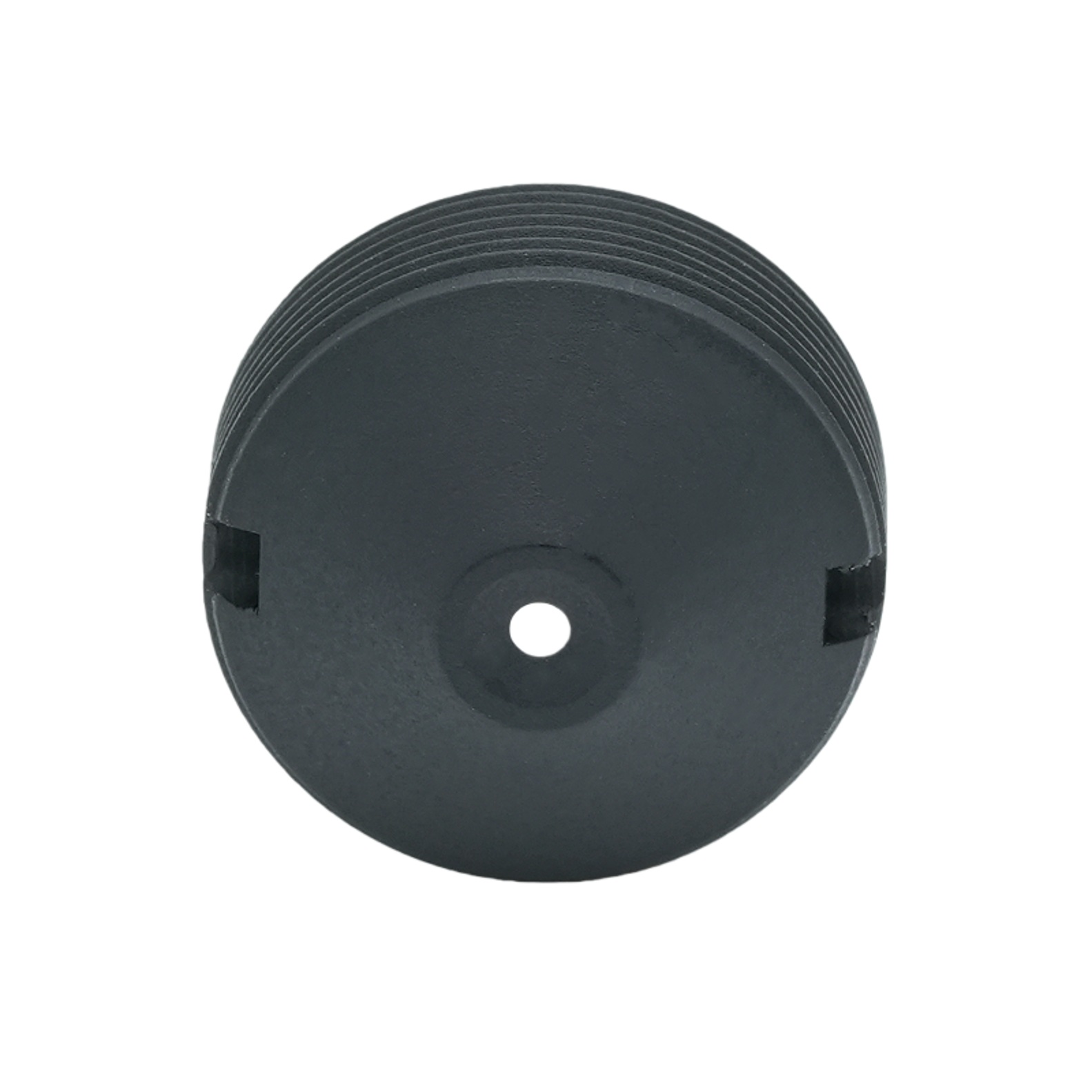

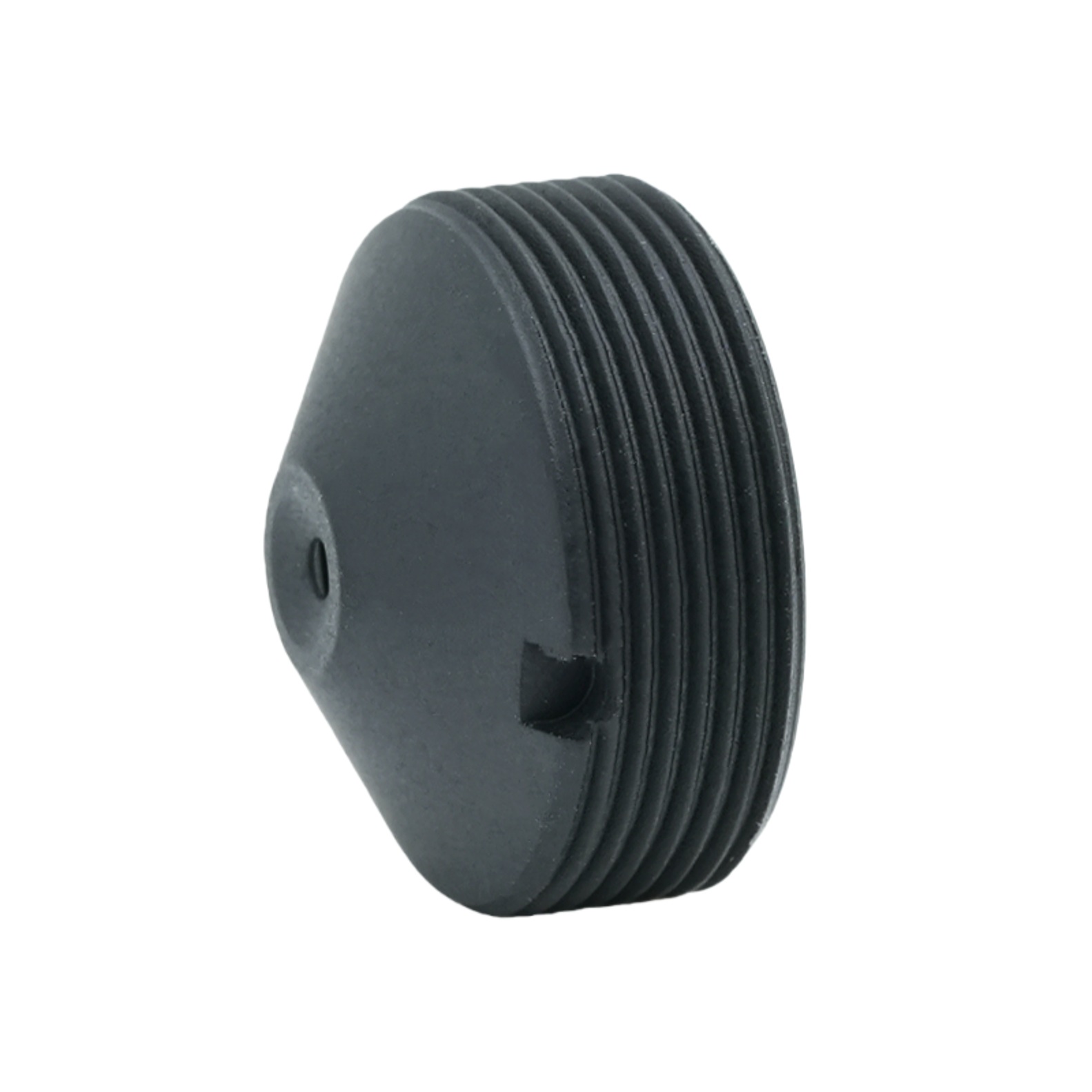

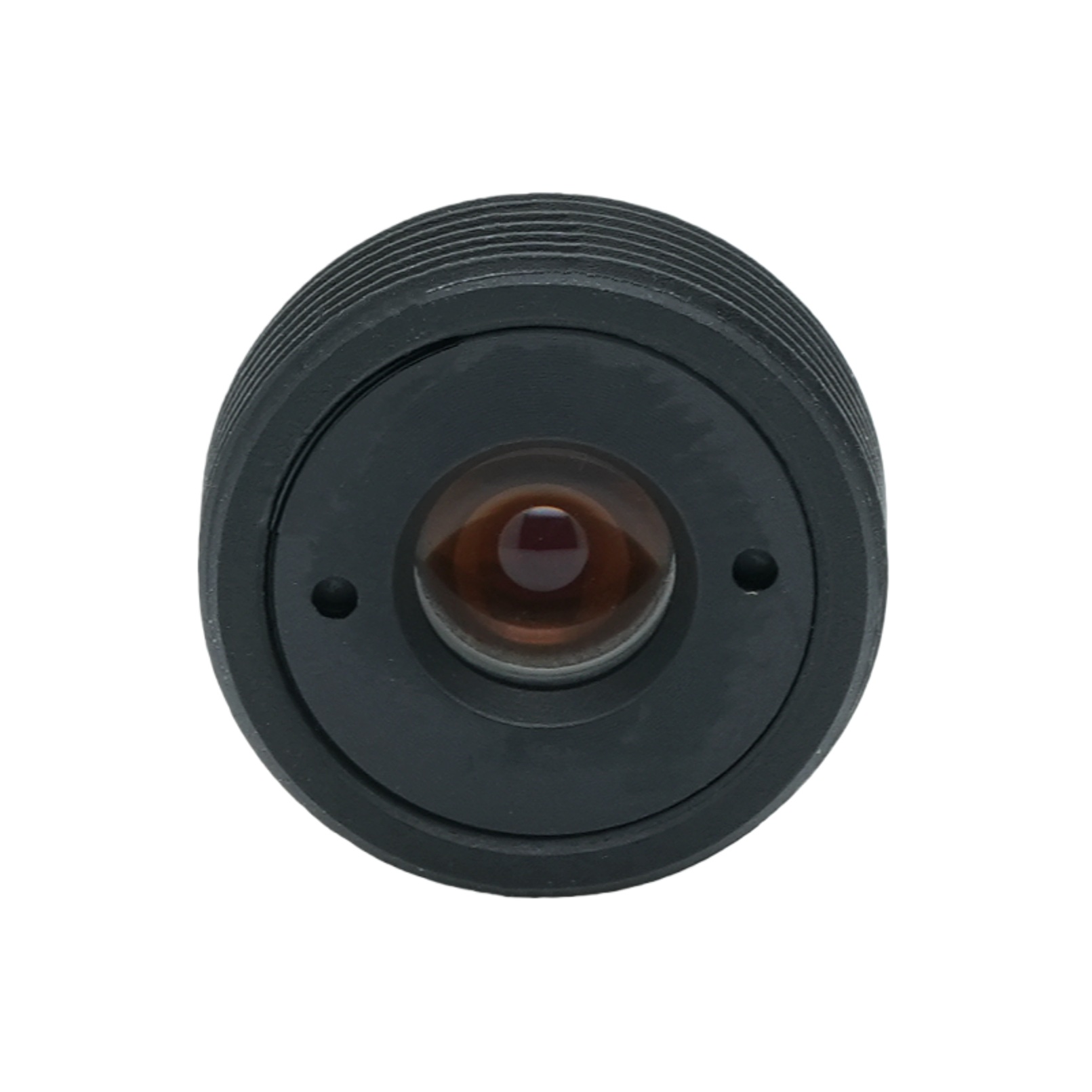

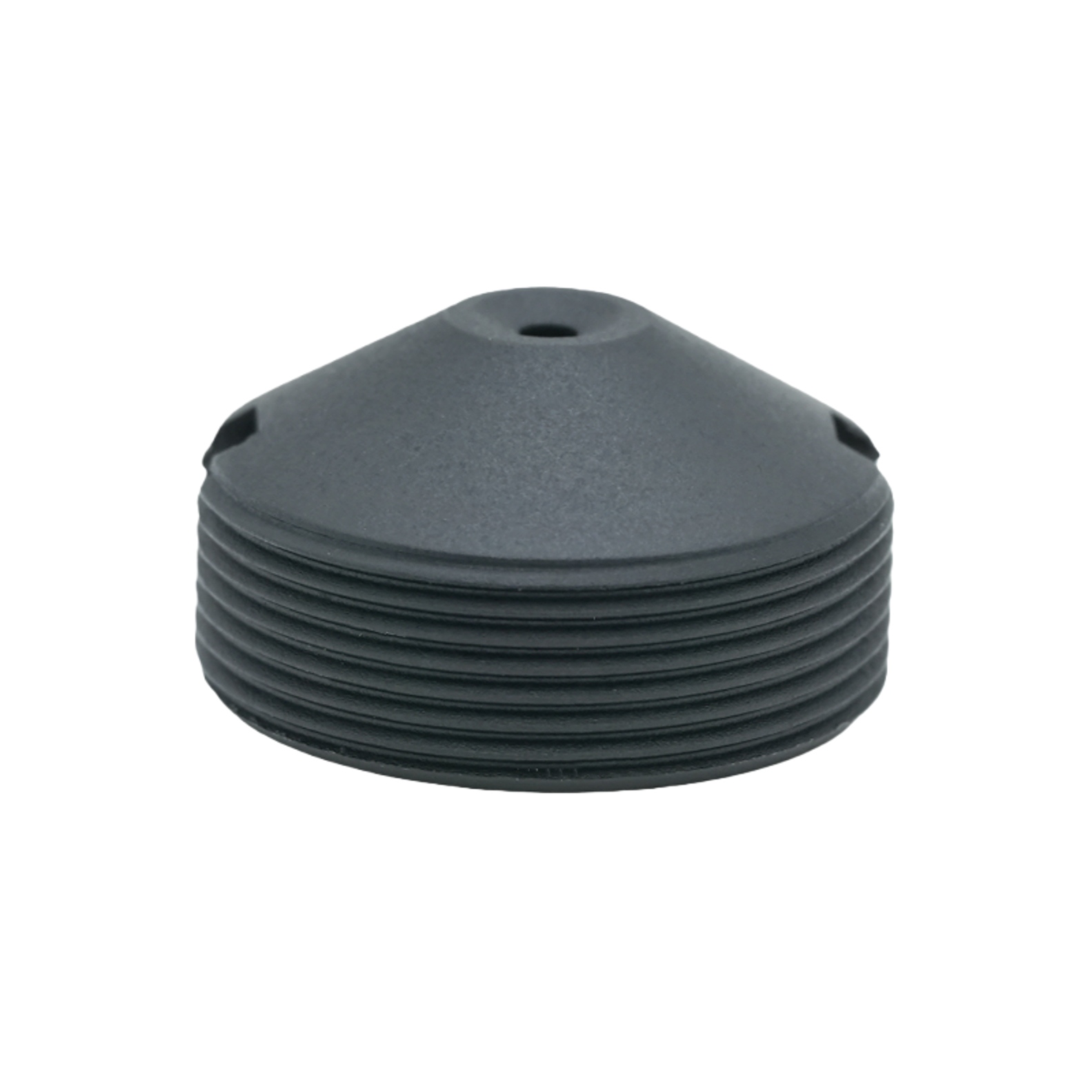

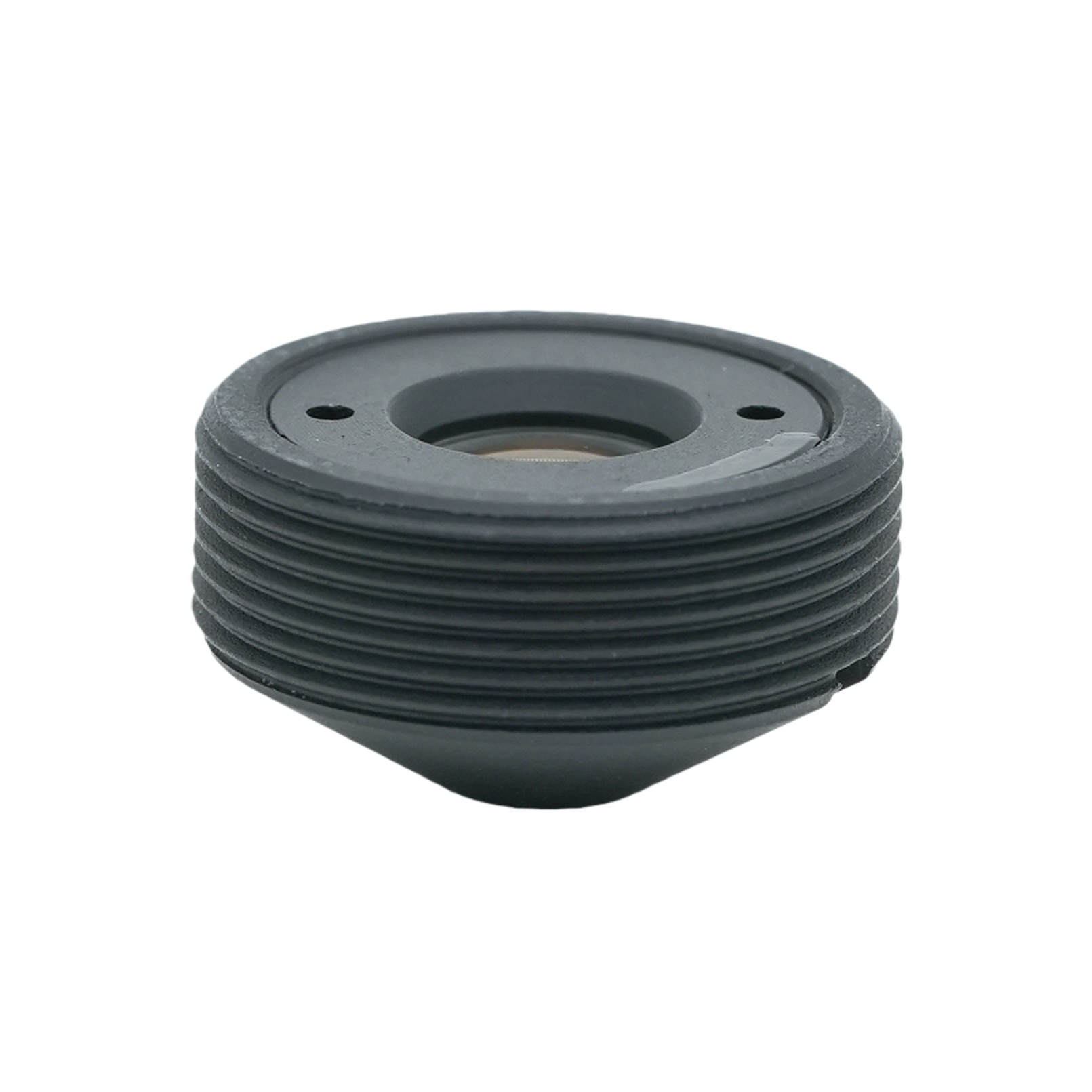

BOSHI Optical Technology presenterar PL-02934H-M12, en högpresterande fast vidvinkellins konstruerad för 1/4"-formatsensorer. Med en 2,9 mm brännvidd och en snabb bländare på F3,4 ger detta objektiv en generös 119° diagonal lins för applikationstäckning, vilket gör det till ett idealiskt utrymme för användningsområden. Helglaskonstruktion (3 element) säkerställer termisk stabilitet och konsekvent bildkvalitet över ett brett temperaturområde. Linsen har en kontrollerad huvudstrålevinkel på mindre än 6,63°, vilket minimerar färgskuggning och bibehåller färgnoggrannhet när den paras ihop med moderna CMOS-sensorer. BOSHI Optical Technology har noggrant balanserat den optiska designen för att uppnå en TV-förvrängning på -14,27 % – ett typiskt värde för ultravida objektiv som kan korrigeras digitalt – och en relativ belysning på 30 % vid kanten, vilket säkerställer användbar ljusstyrka även i svagt ljus. Surround-view-system i fordon och industriell inspektion där 2,9 mm brännvidd och bred täckning på 119° är avgörande Oavsett om du designar en instrumentbräda eller en dörrklockkamera, erbjuder PL-02934H-M12 den optiska prestanda och mekaniska robusthet som BOSHI, optisk teknologi och fullkompatibilitet är känd för. gränssnitt.

Produktdetaljerad beskrivning

1. Optisk parameteranalys

Brännvidd (EFL): 2,9 mm ±5 % – en kort brännvidd som möjliggör ett ultrabrett perspektiv, avgörande för att fånga stora områden på nära avstånd. Denna brännvidd på 2,9 mm är den primära bestämningsfaktorn för linsens vinkeltäckning.

Bländare (F/NO): F3,4 ±5% – en måttlig hastighet som balanserar ljusgenomströmning med skärpedjup, lämplig för både inomhus- och utomhusmiljöer med varierande belysning.

Bildcirkel & sensorformat: Maximal bildcirkel Φ4,65 mm, speciellt designad för 1/4"-sensorer (standarddiagonal ~4,5 mm). 1/4"-formatet säkerställer fullt utnyttjande av sensorns aktiva område utan vinjettering.

Synfält: Diagonal 119°, Horisontell 81,6°, Vertikal 58° – detta 119° synfält ger ett vidsträckt fönster, vilket minskar antalet kameror som behövs för full panoramatäckning.

TV-distorsion: ‑14,27 % (piptyp) – ett förutsägbart och repeterbart distorsionsmönster som enkelt kan korrigeras i programvaran, vilket möjliggör rätlinjig utmatning för maskinseendeuppgifter.

Chief Ray Angle (CRA): <6,63° – en låg CRA som matchar moderna sensormikrolinsarrayer och undertrycker överhörning och färgskiftning, speciellt vid 119° fältkanterna.

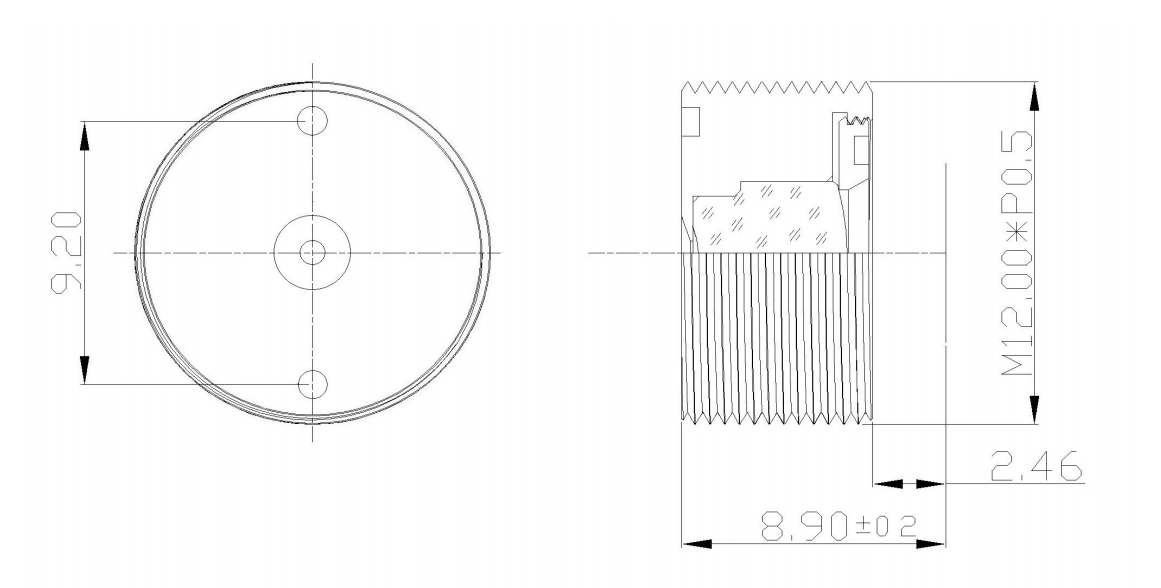

Mekanisk bakre brännvidd (BFL): 2,46 mm ±0,2 – ger tillräckligt med utrymme för IR-skurna filter eller täckglas, samtidigt som ett kompakt M12-monteringsfotavtryck bibehålls.

Total spårlängd (TTL): 8,90 mm ±0,3 – en smal profil som tillåter integrering i höljen med begränsat utrymme.

Relativ belysning: 30,0 % – säkerställer att hörnljusstyrkan förblir acceptabel, vilket underlättar tillförlitlig kantdetektering i övervaknings- och biltillämpningar.

Fäste: M12-gänga (standard) – erbjuder snabb mekanisk montering och bred kompatibilitet med linshållare från hyllan.

2. Prestandafördelar

Ultrabred men ändå korrigerbar distorsion: TV-distorsionen på -14,27 % är ett medvetet designval för vidvinkeloptik. Istället för att försöka noll distorsion (vilket skulle öka storlek och kostnad) ger BOSHI Optical Technology en mycket konsekvent distorsionsprofil som kan kompenseras fullt ut genom digital bildbehandling, vilket bevarar fördelen med 2,9 mm brännvidd utan att offra perifer upplösning.

Låg CRA för sensorkompatibilitet: Med en huvudstrålningsvinkel under 6,63° fungerar objektivet sömlöst med 1/4"-sensorer som har grunda pixelbrunnar. Detta minimerar vinjettering och färgojämnhet, vilket säkerställer att bilder som tagits med hela 119° synfält bibehåller naturlig färgbalans från mitten till hörnet.

Termiskt stabil glaskonstruktion: 3-elements helglasdesign (ej plast) garanterar stabil fokus och upplösning över temperaturer från -20°C till +70°C, vilket gör den tillförlitlig för utomhusövervakning och kameror i fordon där temperaturfluktuationer är vanliga.

Kompakt integration: 8,9 mm TTL- och M12-fästet tillåter direkt drop-in-ersättning för befintliga kameramoduler. Det mekaniska bakre brännviddsavståndet på 2,46 mm lämnar utrymme för valfria filter, medan F/3,4-bländaren erbjuder ett bra skärpedjup för objekt från 0,3 m till oändligt, vilket minskar behovet av autofokusmekanismer.

Konsekvent belysning: Även om den relativa belysningen är 30 %, är detta typiskt för en 119°-lins; den gradvisa roll-off kan kompenseras genom sensorförstärkning eller digital skuggkorrigering. Objektivets låga F-nummer säkerställer tillräcklig central ljusstyrka, vilket möjliggör användbara bilder även under förhållanden med 10 lux.

3. Användningsområden

Övervakning och säkerhet: Domkameror, portvisare och korridormonitorer drar nytta av synfältet på 119° för att täcka stora områden med en enda enhet. Brännvidden på 2,9 mm är optimal för inomhusövervakning där rumshörn måste fångas utan döda vinklar. M12-fästet förenklar eftermontering i befintliga säkerhetshus.

Fordon och mobilitet: Surround-view-system, blindvinkelkameror och backkameror för fordon utnyttjar den breda 119° diagonalen för att eliminera blinda zoner. Den robusta glaskonstruktionen och stabila optiska prestanda över temperatur överensstämmer med fordonskvalifikationskraven.

Machine Vision & Robotics: För objektdetektering, navigering och plocka-och-plats-guidning möjliggör objektivets förutsägbara distorsion och låga CRA noggrann metrisk mätning efter korrigering. Den kompakta 8,9 mm TTL tillåter integrering i drönarnyttolaster eller handhållna skannrar.

Konsumentelektronik: Smarta dörrklockor, VR/AR-headset och 360° konferenskameror utnyttjar 1/4" sensorkompatibiliteten och det breda synfältet för att ge uppslukande upplevelser. Bländaren F/3.4 ger tillräckligt skärpedjup för ansiktsigenkänning på olika avstånd.

Industrial IoT & Embedded Vision: Med sin fasta brännvidd och enkla M12-gränssnitt är denna lins idealisk för inspektionssystem på produktionslinjer, där en 119° vy kan inspektera stora PCB-paneler eller förpackningsytor i en enda ram. BOSHI Optical Technology stöder anpassning av den mekaniska bakre brännvidden för att rymma olika sensorskyddsglas, vilket ytterligare utökar objektivets mångsidighet.

Genom alla dessa applikationer säkerställer kärnegenskaperna – 2,9 mm brännvidd, F/3,4 bländare, 1/4" sensorformat, 119° synfält, låg TV-förvrängning, kontrollerad huvudstrålevinkel och M12-fäste – att BOSHI Optical Technologys lins ger konsekventa, högkvalitativa bildbehandlingar med en minimal ansträngning efter bearbetning av produkten. en balans mellan bred täckning, kompakt storlek och kostnadseffektivitet.
