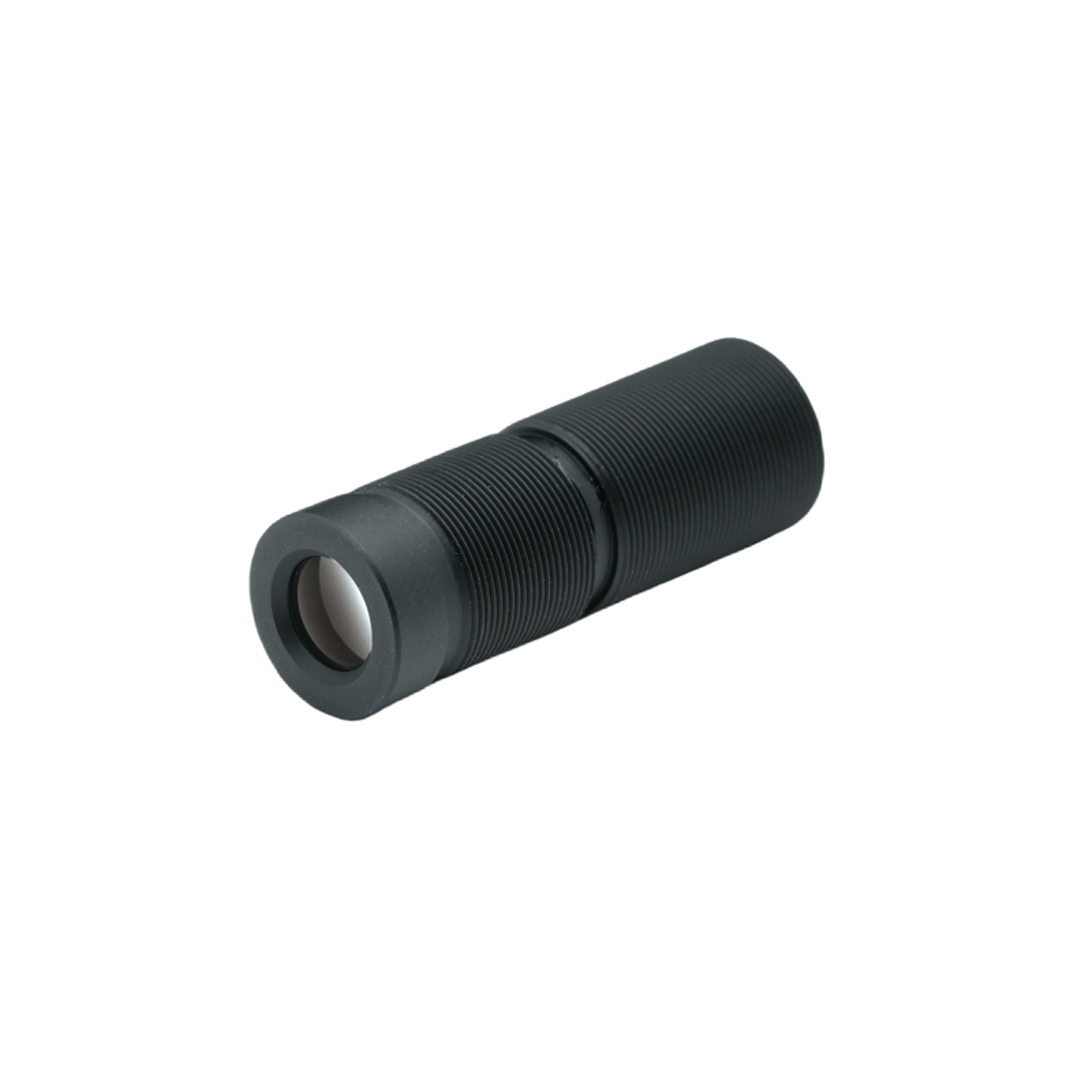

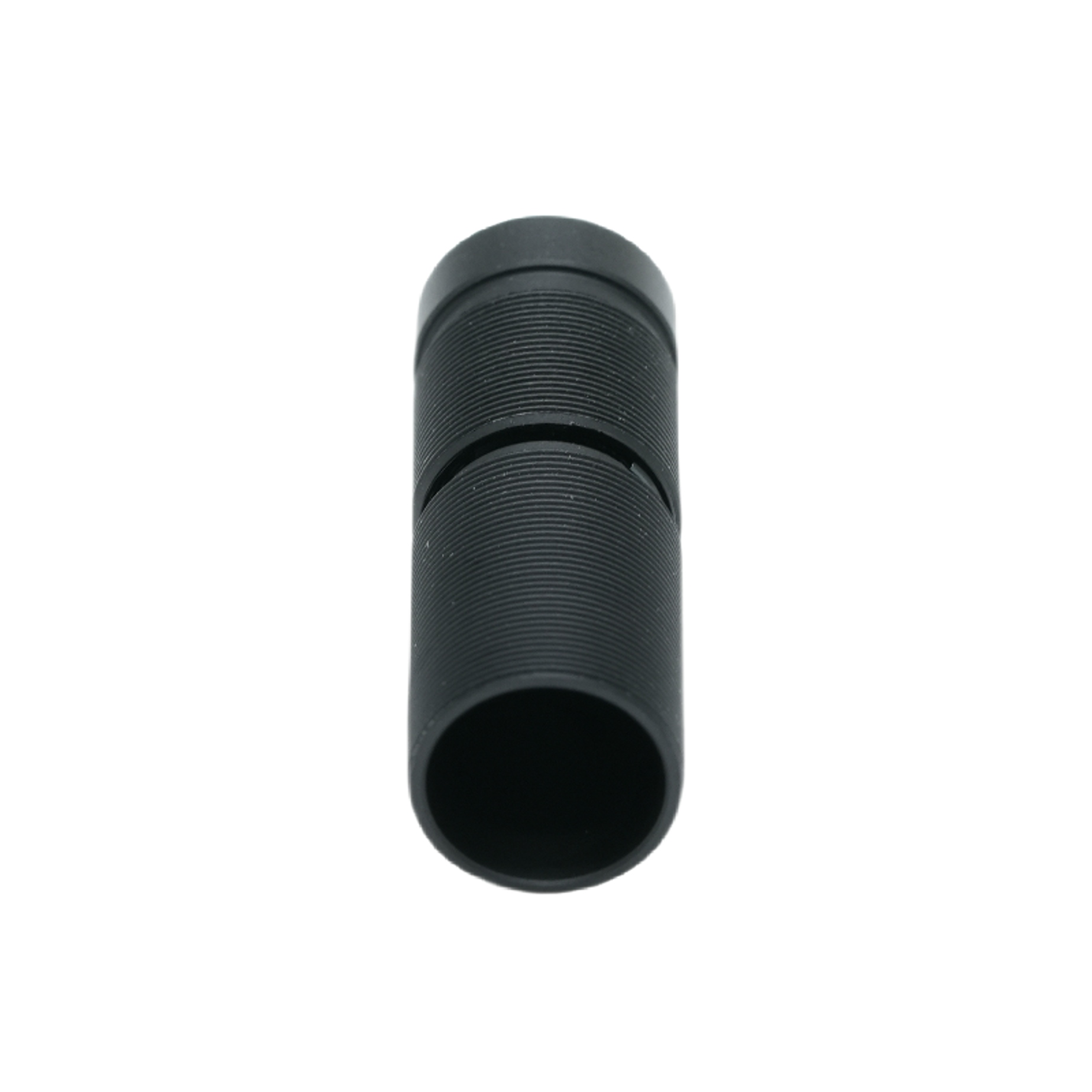

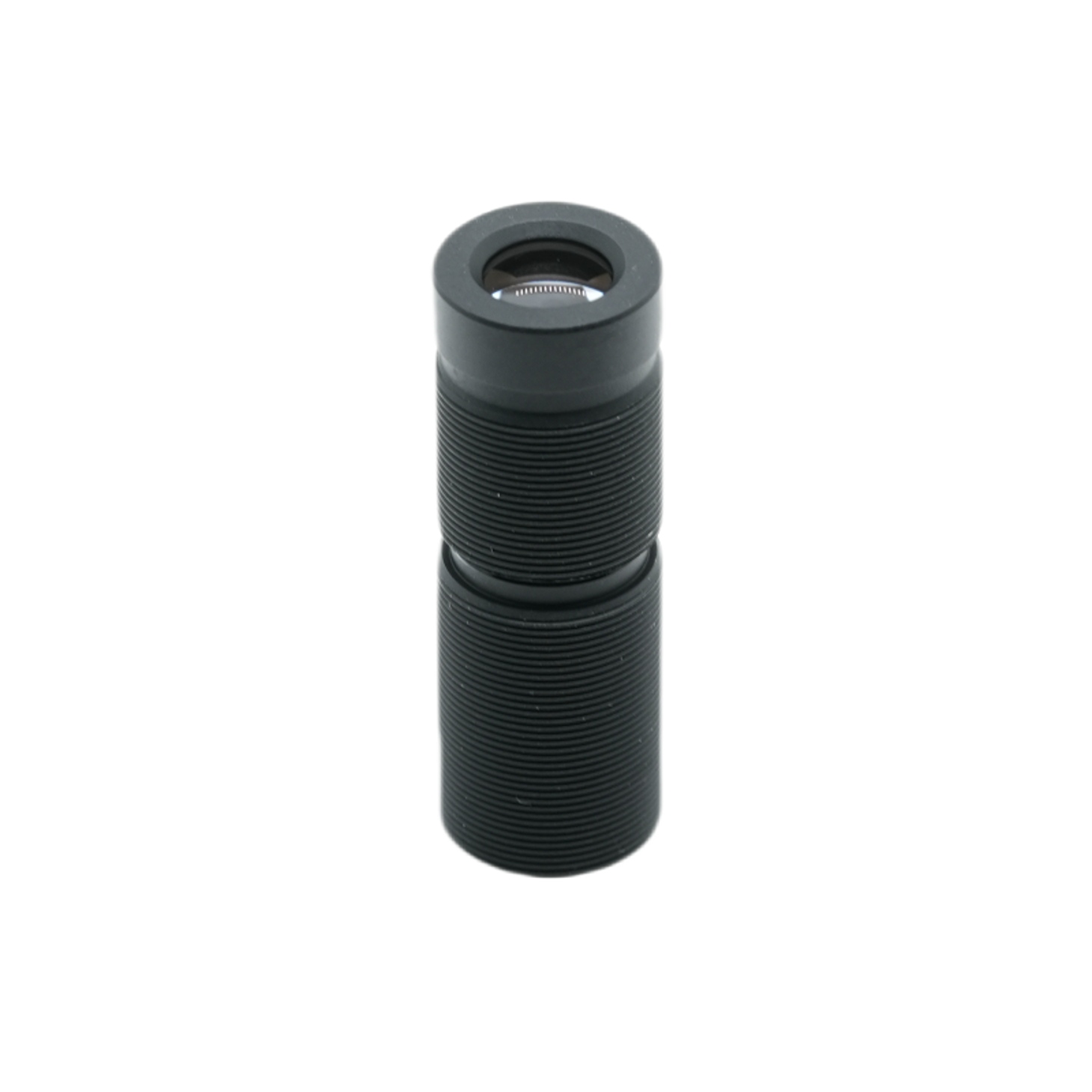

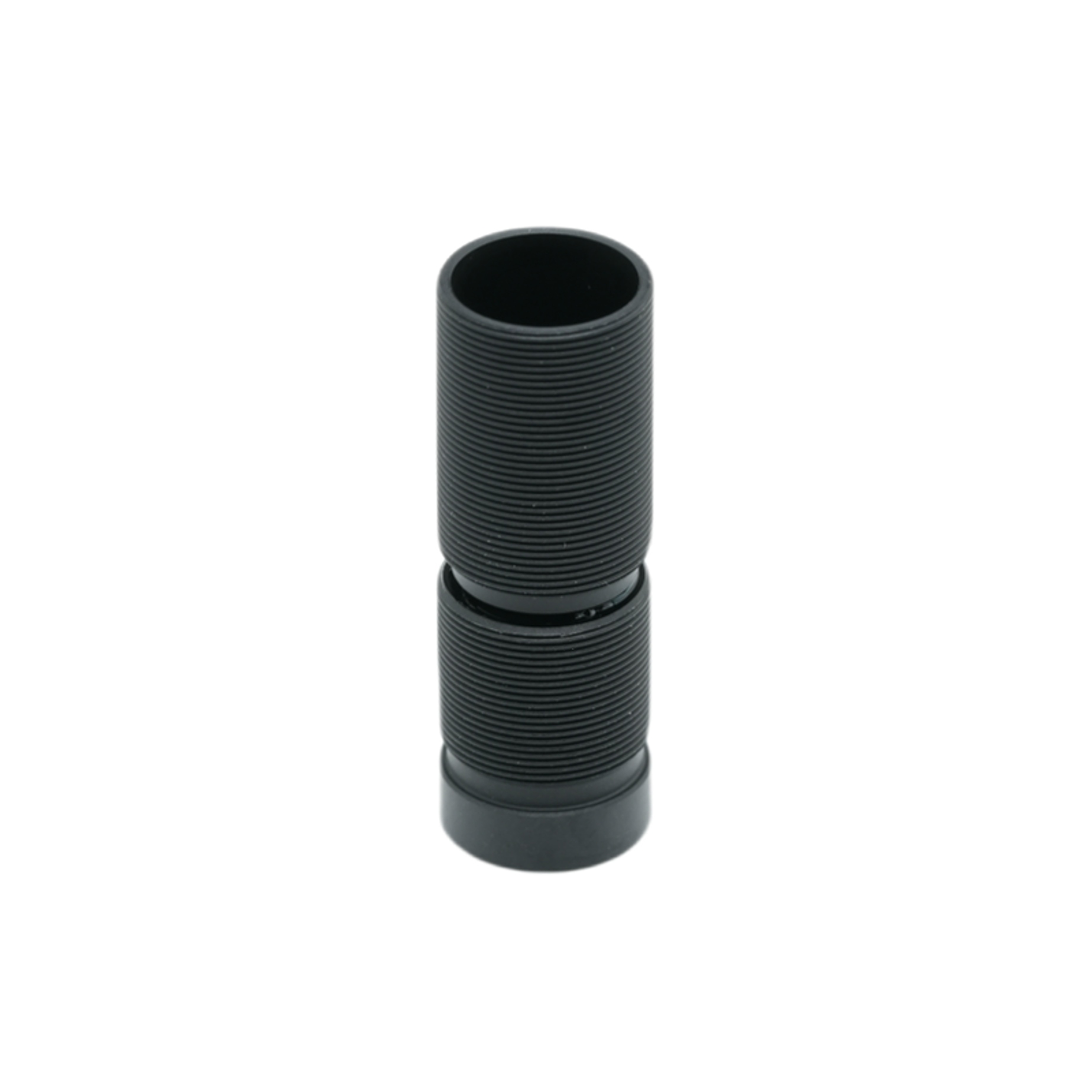

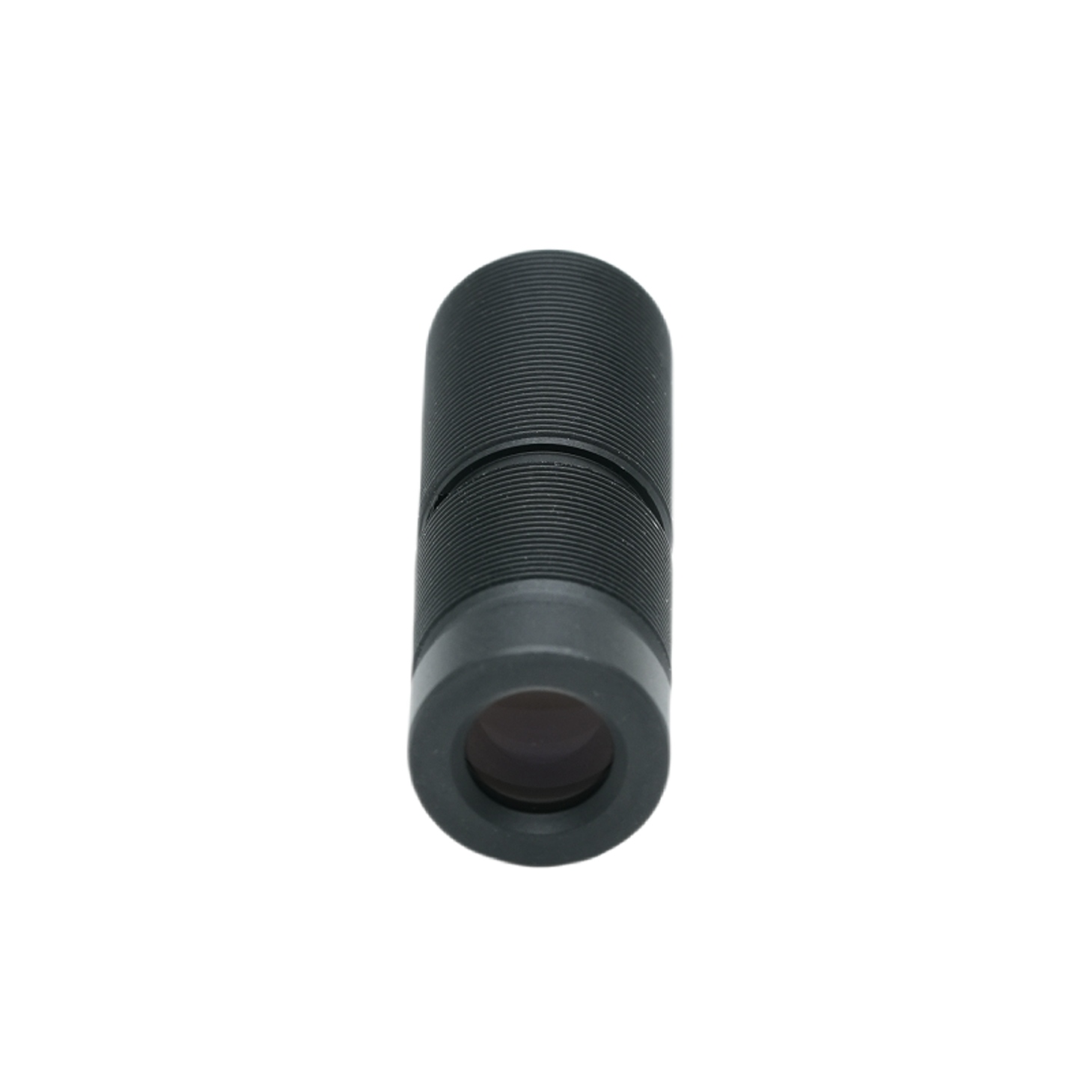

24 mm konisk lins

Produktkort

PL-2445D-M9 är ett kompakt objektiv med fast brännpunkt konstruerad av BOSHI Optical Technology för högupplöst industriell bildbehandling. Med en 24 mm brännvidd och F/4,5 bländare ger detta objektiv exceptionell klarhet och konsekvent ljusstyrka över en 1/2,5" sensor, som täcker en maximal bildcirkel på Ø7,4 mm. Dess helt glas (3-element) konstruktion säkerställer termisk stabilitet och överlägsen transmission, medan M9 gängfästet (P0,35) erbjuder en tillförlitlig integrering av linsen i utrymmessystemen. smalt synfält (16,7° diagonalt) idealiskt för långdistansinspektion, med en TV-förvrängning på bara -0,05 % och en relativ belysning på 97,0 % – värden som garanterar trogen geometrisk återgivning och minimal vinjettering. Oavsett om det används i automatiserad optisk inspektion, precisionsmätning eller övervakning, bibehåller detta 24 mm brännviddsobjektiv från BOSHI Optical Technology skärpa från centrum till kant. Dess robusta optiska design stöder konsekvent prestanda under varierande temperaturer, vilket gör det till ett pålitligt val för OEM-integratörer som kräver repeterbar bildkvalitet utan att kompromissa med storlek eller kostnad.

Detaljerad produktbeskrivning

BOSHI Optical Technology presenterar PL-2445D-M9, en optisk precisionslins som är skräddarsydd för 1/2,5" sensorplattformar. Nedan följer en omfattande sammanfattning av dess specifikationer, prestandafördelar och applikationsscenarier.

1. Viktiga optiska parametrar

Brännvidd: 24 mm ±5 % – ger ett måttligt teleperspektiv, vilket möjliggör förstoring av avlägsna motiv samtidigt som hanterbara arbetsavstånd bibehålls.

Bländare (F/NO): F/4,5 ±5 % – balanserar ljusgenomströmning med skärpedjup, lämplig för väl upplysta fabriksgolv och utomhusmiljöer.

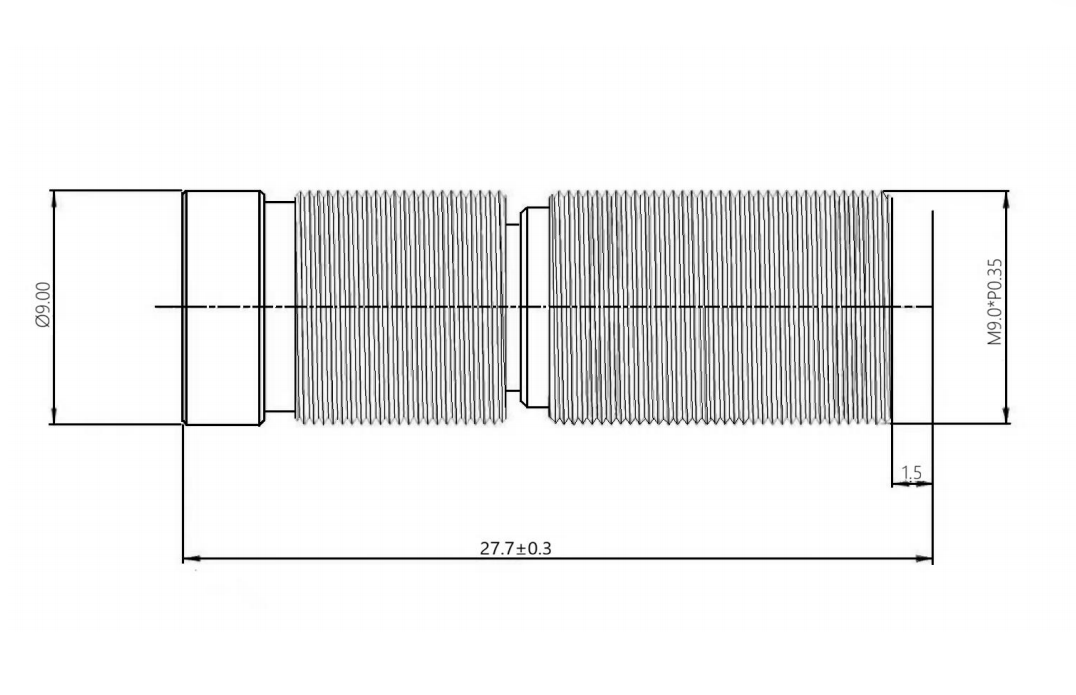

Total spårlängd (TTL): 27,7±0,3 mm – ultrakompakt fotavtryck för miniatyriserade kameramoduler.

Bakre brännvidd (BFL): 17,65 mm – ger gott om utrymme för installation av filter eller täckglas.

Maximal bildcirkel: Ø7,4 mm – täcker helt det aktiva området på en 1/2,5" sensor utan att beskäras.

Synfält: Diagonal 16,7°, Horisontell 13,4°, Vertikal 10,7° – smalvinkelgeometri idealisk för detaljerad inspektion av små mål på avstånd.

Fäste: M9×P0.35 – en standardgänga för miniatyrlinser, som säkerställer enkel utbytbarhet med befintliga M9-baserade höljen.

2. Prestandafördelar

Exceptionellt låg distorsion: TV-distorsion är specificerad till -0,05 %, vilket nästan eliminerar cylinder- eller nålkuddeeffekter. Detta säkerställer noggrann dimensionsmätning och rätlinjig bevarande, avgörande för metrologi och uppriktningsuppgifter.

Hög relativ belysning: Med 97,0 % bibehåller objektivet jämn ljusstyrka över hela sensorn, vilket minskar behovet av skuggkorrigering efter bearbetning och förbättrar signal-brusförhållandet i periferin.

Optimerad huvudstrålevinkel: CRA på <6,6° matchar mikrolinsens lutning för de flesta 1/2,5"-sensorer, vilket minimerar färgskiftningar och känslighetsförlust vid kanterna. Denna kompatibilitet förbättrar systemets totala kvanteffektivitet.

Helglasdesign (3 element): Glaskonstruktionen med 3 element ger överlägsen termisk stabilitet, reptålighet och UV-beständighet jämfört med plastalternativ. Den garanterar repeterbar fokus över ett brett temperaturområde (-20°C till +70°C).

Precision M9-gänga: M9-fästet med fin stigning möjliggör noggrann fokusjustering och säker låsning, vilket förhindrar oavsiktlig decentrering under vibrationer eller stötar.

3. Användningsområden

Maskinseende och automatiserad inspektion: Med sin 24 mm brännvidd och låga distorsion utmärker sig detta objektiv i PCB-inspektion, detektering av ytdefekter och inriktning av miniatyrkomponenter. Det smala synfältet passar bra med högupplösta 1/2,5"-sensorer för att lösa fina detaljer (t.ex. 5-10 µm funktioner).

Industriell mätning: Distorsionen nära noll och den höga relativa belysningen gör den idealisk för mätare, 3D-skanning och kalibreringssystem där absolut noggrannhet är avgörande.

Säkerhet och övervakning: För övervakning på långa avstånd i korridorer, tunnlar eller perimeterstängsel erbjuder telefotokarakteristiken i kombination med F/4.5-bländaren tillräckligt skärpedjup för att hålla motiven i fokus över ett stort avstånd.

Inbyggda visionsystem: Kompakt storlek (TTL <28 mm) och M9-gänga tillåter integrering i drönare, robotar och handhållna inspektionsenheter där vikt och utrymme är avgörande.

Vetenskaplig och laboratorieavbildning: Dess stabila optiska prestanda stöder mikroskopisk hjälpavbildning, strålprofilering och högkontrastdokumentation av platta prover.

BOSHI Optical Technology har designat PL‑2445D‑M9 för att möta de rigorösa kraven från modern industriell optik. Varje enhet genomgår individuell kollimations- och upplösningstestning för att säkerställa att 24 mm brännvidd och F/4,5 bländare levererar jämn kvalitet. Objektivets låga CRA och minimala distorsion minskar ytterligare den algoritmiska komplexiteten i bildbehandlingspipelines, vilket påskyndar distributionscyklerna för systemintegratörer. Oavsett om det används i höghastighetsproduktionslinjer eller stationära mätstationer, erbjuder detta objektiv en pålitlig, kostnadseffektiv lösning som utnyttjar BOSHI Optical Technologys årtionden av tillverkningsexpertis. För anpassade monteringsanpassningar eller AR-beläggningsvarianter tillhandahåller fabriken flexibelt OEM-stöd, vilket säkerställer att PL-2445D-M9 passar sömlöst in i din befintliga optiska arkitektur.
