4,1 mm värmeobjektiv med brännvidd

Produktkort

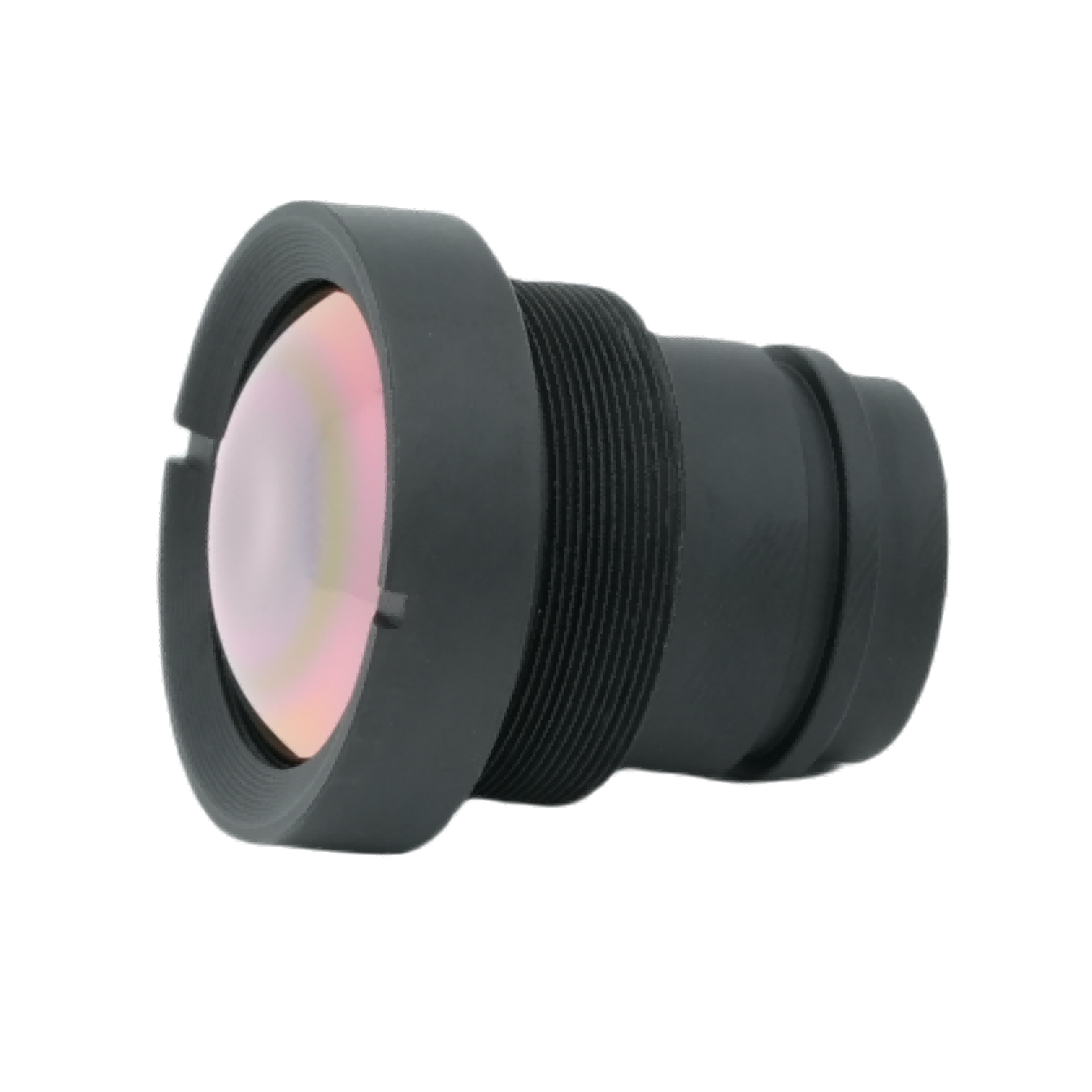

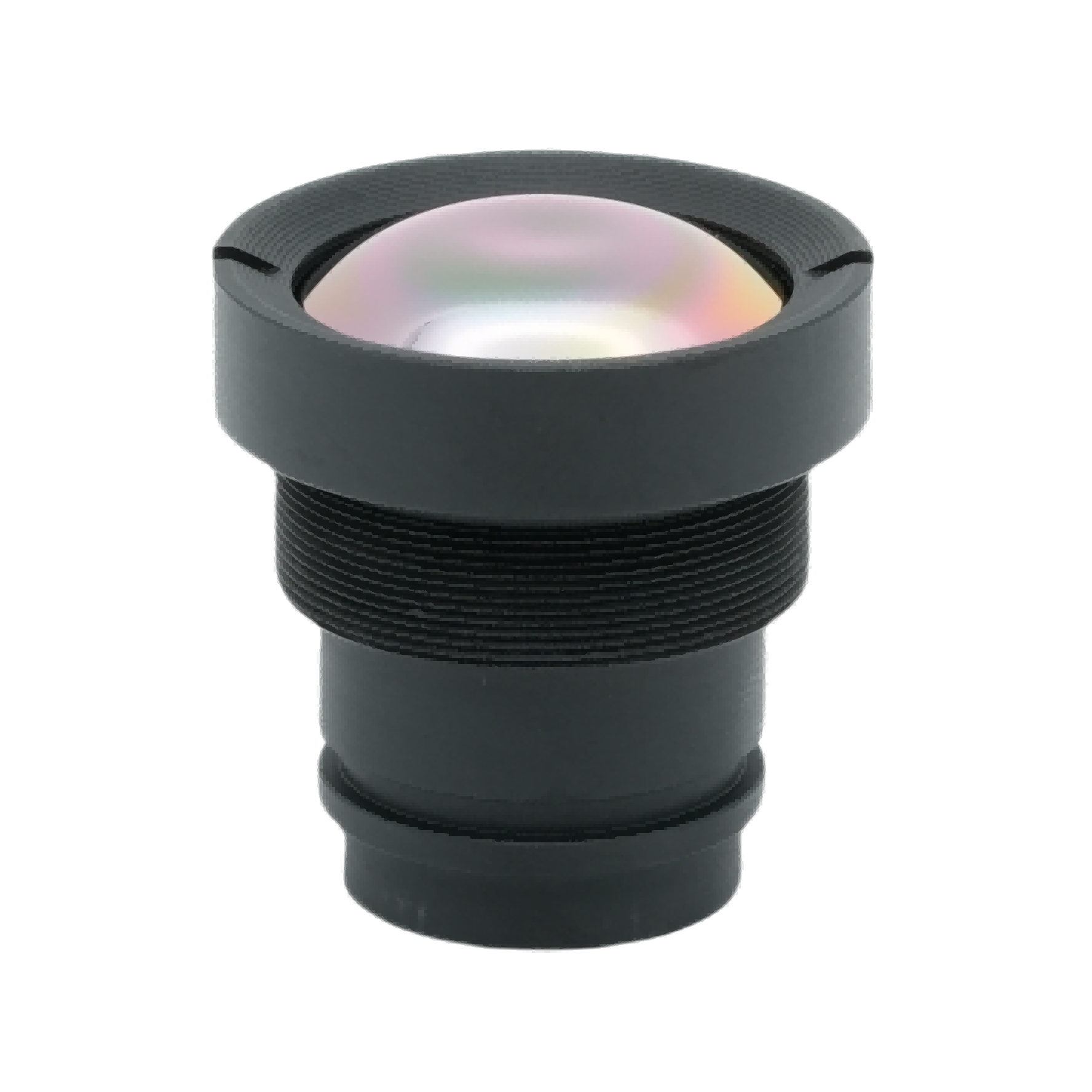

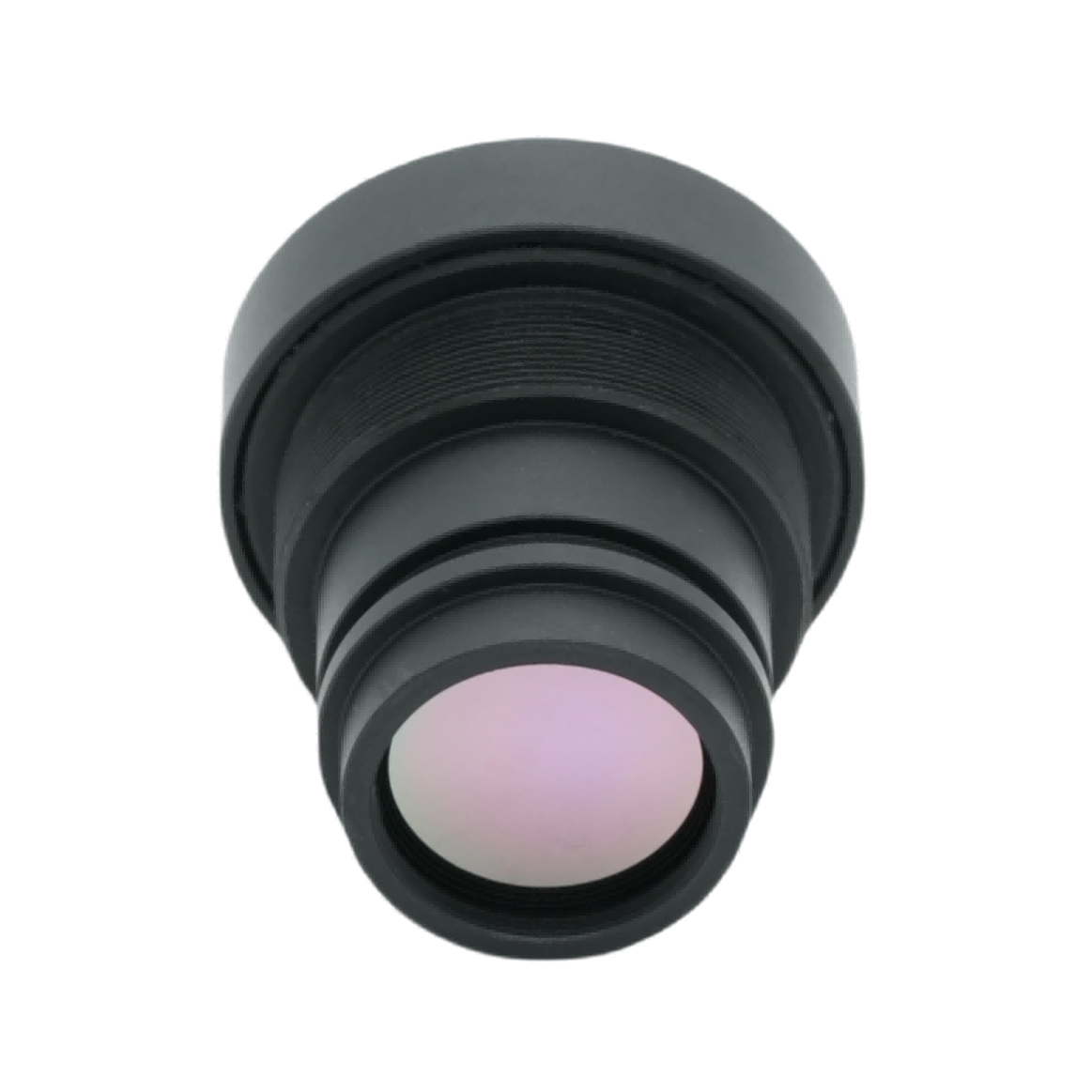

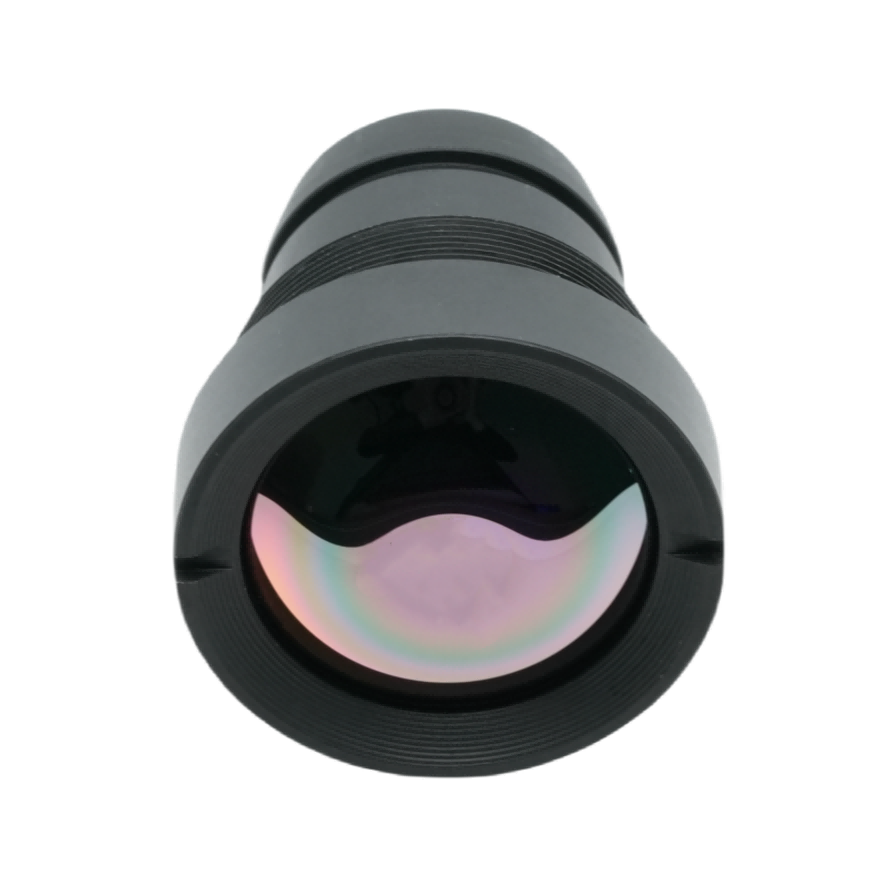

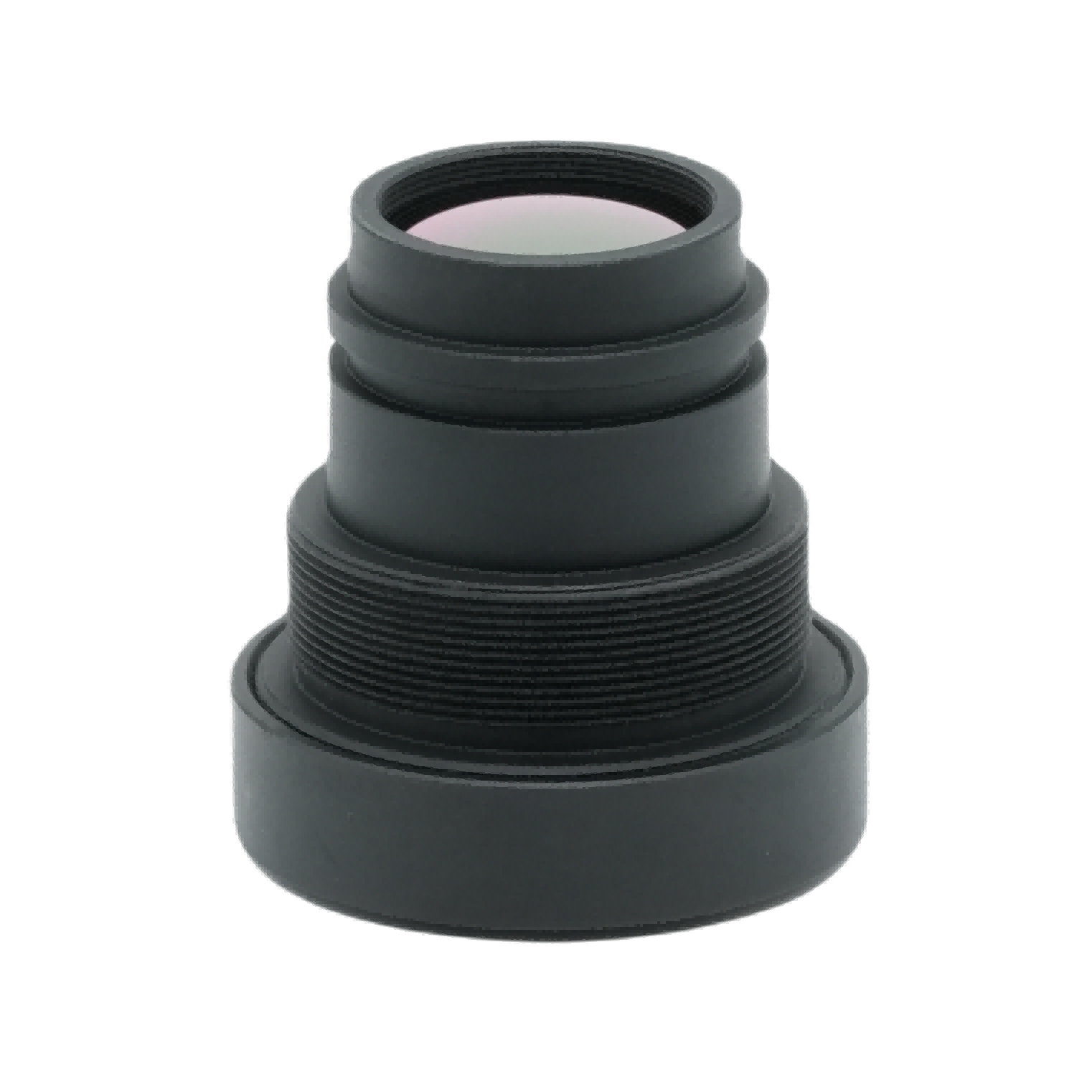

Tillverkad och levererad avBOSHI optiskTeknik, det härF1.0 4,1 mm värmebildsobjektiv med brännviddfungerar som ett ultravidvinkel infrarött objektiv skräddarsytt för 640×512 upplösning, 12 μm pixel okylda infraröda fokalplansmatriser. Denna termiska infraröda lins använder avancerad exponerad AR-antireflektionsbeläggning för att leverera infraröd transmittans över 88 %. Som en professionell infraröd optisk lins från BOSHI Optical Technology, kommer denna enhet med IP67 frontlinsskydd, cirka 25 g lätt struktur och pålitlig optisk stabilitet vid vid temperatur. Den stöder sömlös integrering i kompakta, okylda värmekamerasystem, och dess breda FOV-design ger bred scentäckning för olika scenarier för användning av värmebilder.

Detaljerad produktbeskrivning

Parameter

Optiska specifikationer. Denna infraröda optiska lins har 4,1 mm brännvidd och F1,0 ultrastor bländare. Det stora bländarvärdet ger en hög insugningskapacitet för infrarött ljus. Sådana optiska prestanda utgör kärngarantin för tydlig termisk infraröd linseffekt under arbetsförhållanden med låg temperatur och låg strålning.

Detektormatchning. Objektivet är specialbyggt för 640×512 upplösning, 12 μm pixel infraröda detektorer. Den uppnår hög matchningsgrad med vanliga okylda termiska sensorformat och undviker bildavvikelser orsakade av oöverensstämmelse mellan lins och sensor.

Synfält. Den realiserar 130° diagonal, 102° horisontell, 83° vertikal bred FOV. Användare kan erhålla scenetäckning med stort räckvidd utan mekaniska skanningskomponenter, vilket förenklar det övergripande mekaniska schemat för termisk utrustning.

Fokusera prestanda. Dess kontinuerliga fokusområde täcker 0,5 m till oändlighet. Fokusförmågan tar hänsyn till inspektionsarbete på nära håll och övervakningsuppgifter på långa avstånd, och utökar den användbara avståndsgränsen för detta 4,1 mm brännviddsobjektiv.

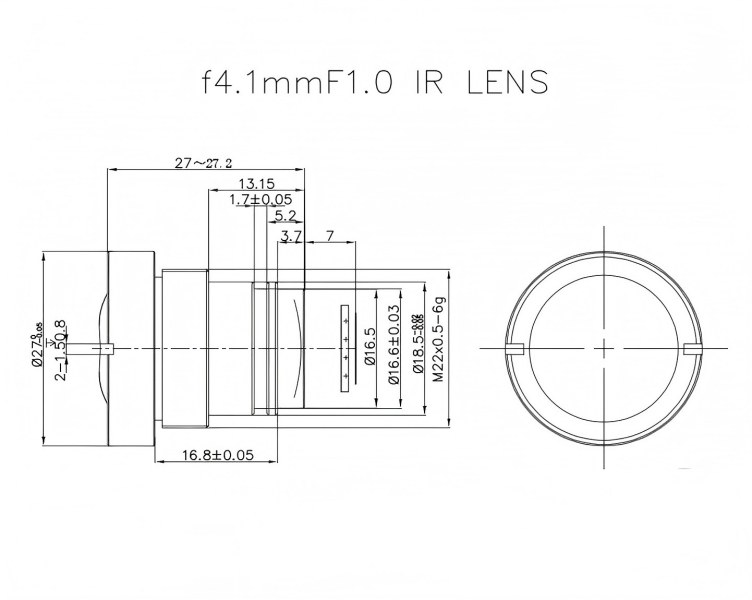

Miljö & Mekaniskt Index. Drifttemperaturområdet når -40℃ ~ +80℃. Den främre linsen når IP67 vattentät och dammtät klass. Den tillämpar M22×0,5 monterad standardgänga gränssnitt för bekväm montering. Nettovikten förblir ca 25g, vilket skapar gynnsamma förutsättningar för utveckling av lättviktsutrustning.

Indikatorer för bildkvalitet. Utrustad med AR anti-reflektionsbeläggning överstiger den optiska transmittansen 88 %. Relativ belysning förblir högre än 80 %. Distorsionsvärdet kontrolleras under 45 %. Uppsättningen indikatorer balanserar vidvinkelbildsfunktion och verklig bildkvalitet.

Prestandafördelar

Överlägsen termisk känslighet för lågt ljus. Den maximala bländaren F1.0 stärker effektiviteten för uppsamling av strålningsenergi. När du möter svaga miljöer och miljöer med låg strålning kan denna termiska infraröda lins uppenbarligen lyfta värmebildens kontrast. Det minskar risken för oskärpa när målinfrarödsignalen är svag.

Ultrabred täckning. Den 130° diagonala breda FOV kan täcka större övervakningsområde för en enda enhet. Projektsidan kan minska mängden utplacerade värmekameror för övervakning av hela området i enlighet med detta. Detta ger en direkt minskning av den totala systemkonstruktionskostnaden.

Stabil bildlikhet. Mer än 80 % relativ belysning dämpar vinjetteringsfenomen effektivt. Ljusstyrkan hålls konsekvent över hela bildramen. Över 88 % transmittans minskar infraröd energiförlust i den optiska transmissionsvägen. BOSHI Optical Technology utför upprepad kalibrering på denna infraröda optiska lins för att säkerställa enhetlig utdata under långvarigt kontinuerligt arbetstillstånd.

Stark miljömässig hållbarhet. IP67 frontlinsskydd plus brett temperaturarbetsområde stödjer stabil drift i regn, damm, extrem kyla och hög värme. Objektivet är inte beroende av frekvent manuellt underhåll och passar utomhus och tuff industrimiljö.

Kompakt och enkel integration. Den lätta strukturen på 25 g och standardfästet M22×0,5 minskar svårigheten med mekanisk design för miniatyriserade värmeavbildningsenheter. Utrustningsutvecklare kan spara strukturellt modifieringsarbete under produktintegreringen.

Flexibel fokusförmåga. Det minsta fokuseringsavståndet på 0,5 m stöder detektering av nära mål. Jämfört med rena objektiv med fast fokus på långa avstånd, utökar denna 4,1 mm brännviddsprodukt applikationsgränserna och uppfyller observationskrav på blandade avstånd.

Applikationsfält

Perimetersäkerhetsövervakning. Denna breda FOV termiska infraröda lins ger vidvinkel termisk övervakningskapacitet för fabriker, parker, gränszoner och bostadsområden. Den slutför intrångsdetektering dag och natt utan synligt ljus. Perimetersäkerhetsövervakning är en av de viktigaste tillämpningsanvisningarna för produkter från BOSHI Optical Technology.

Industriell termisk inspektion. Den infraröda optiska linsen stöder utrustningstemperaturscreening, elskåpsfeldetektering, inspektion av termiskt läckage i rörledningar och fabrikssäkerhetspatrullering. Fältpersonal kan upptäcka onormala värmekällor i tid för att förhindra arbetssäkerhetsolyckor.

Smart Transport & Vehicle Vision. Den kan användas för termiskt mörkerseende för bilar, vägtrafikövervakning. Under dimma, natt och dåliga siktförhållanden hjälper matchningsprestandan med upplösningen 640×512 att slutföra arbetet med att identifiera fotgängare och hinder.

Obemannade system nyttolast. Linsen drar nytta av sin lättviktsfunktion på 25 g och fungerar som lätt termisk nyttolast för UAV, robotar och obemannade markfordon. Den åtar sig sök och räddning, övervakning av skogsbränder och terrängpatrulleringsrelaterade uppdrag.

Allmän säkerhet och nödräddning. I termisk positionering vid brandbekämpning och sök- och räddningsuppdrag fungerar den bra i mörka, rökiga eller visuellt mörka miljöer. Termiska signaler kan penetrera partiell rökstörning för att låsa målpositionen.

Jordbruk & Miljöövervakning. Operatörer utför analys av vegetationstemperatur, observation av vilda djur och spårning av värmedistribution i miljön genom denna termiska infraröda lins. Det ger effektivt datastöd för jordbruksforskning och ekologisk miljöforskning.
