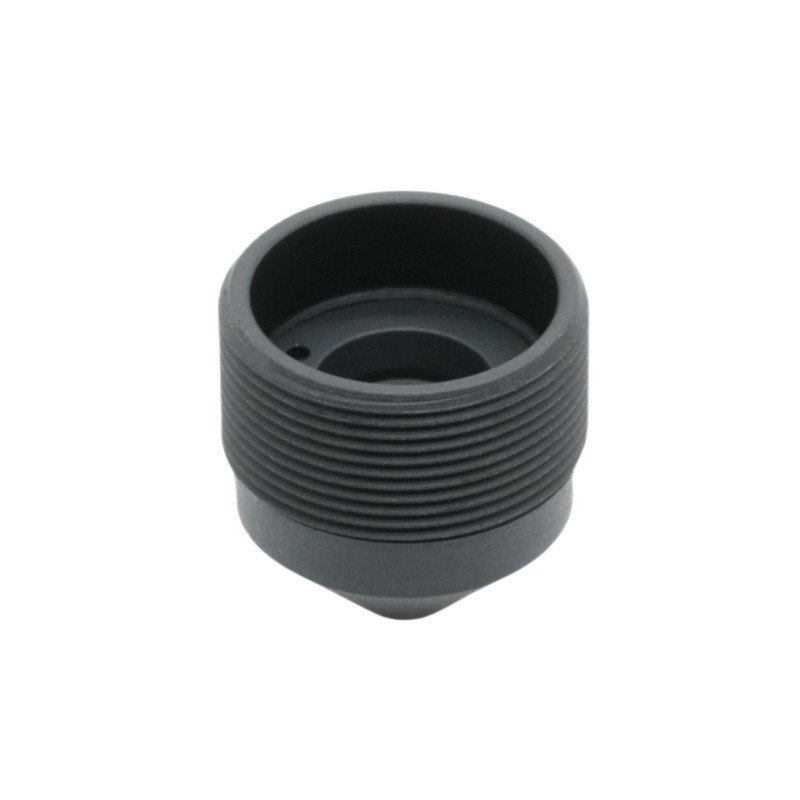

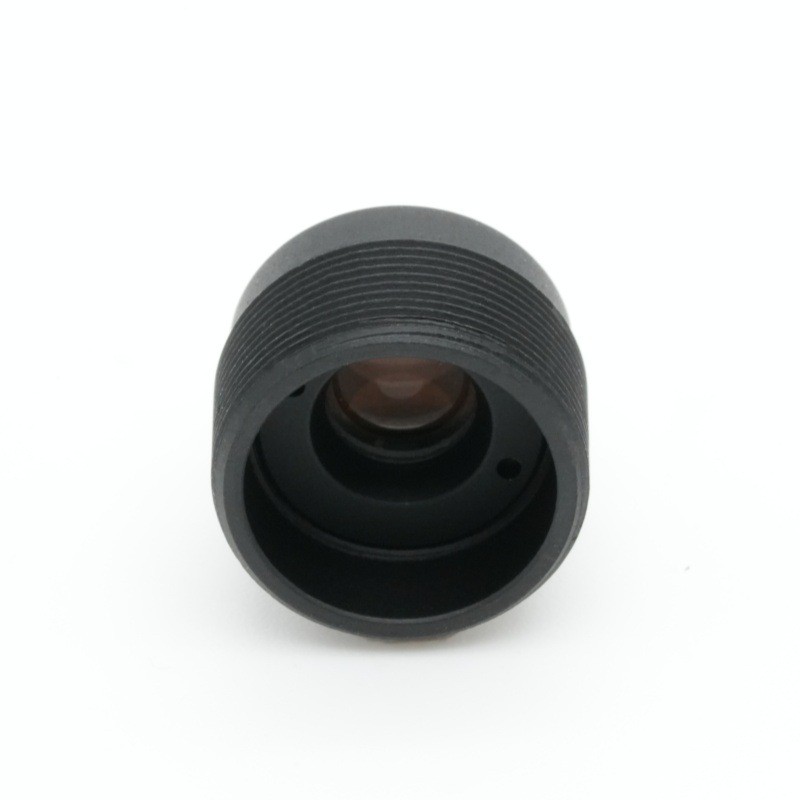

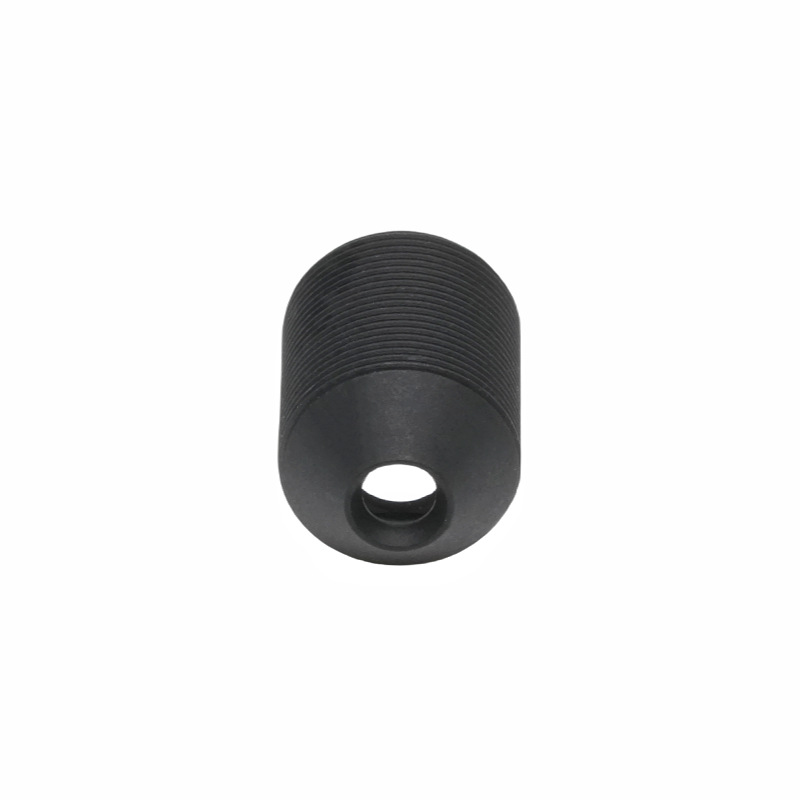

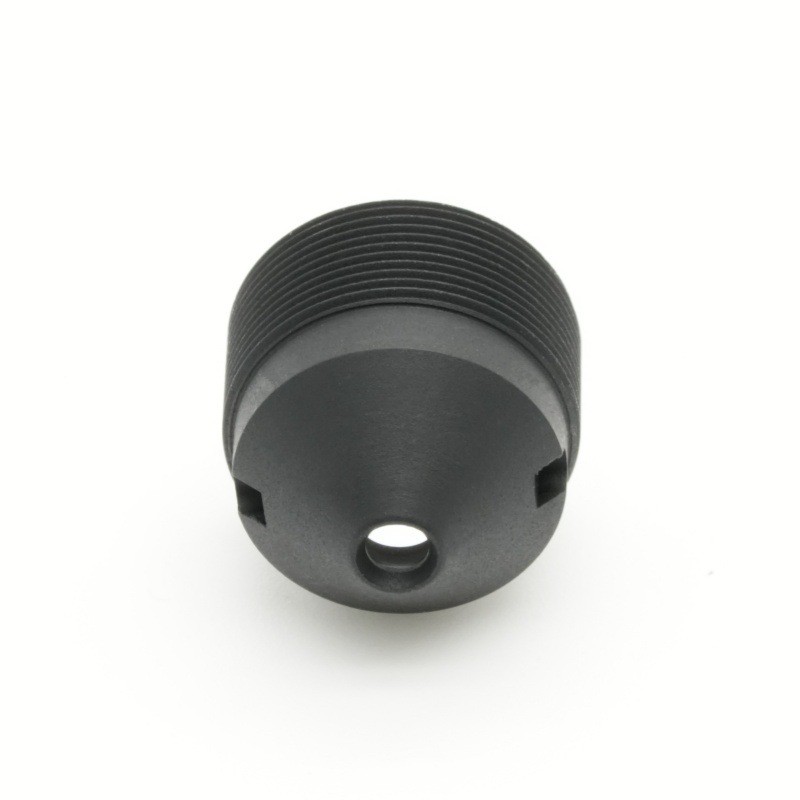

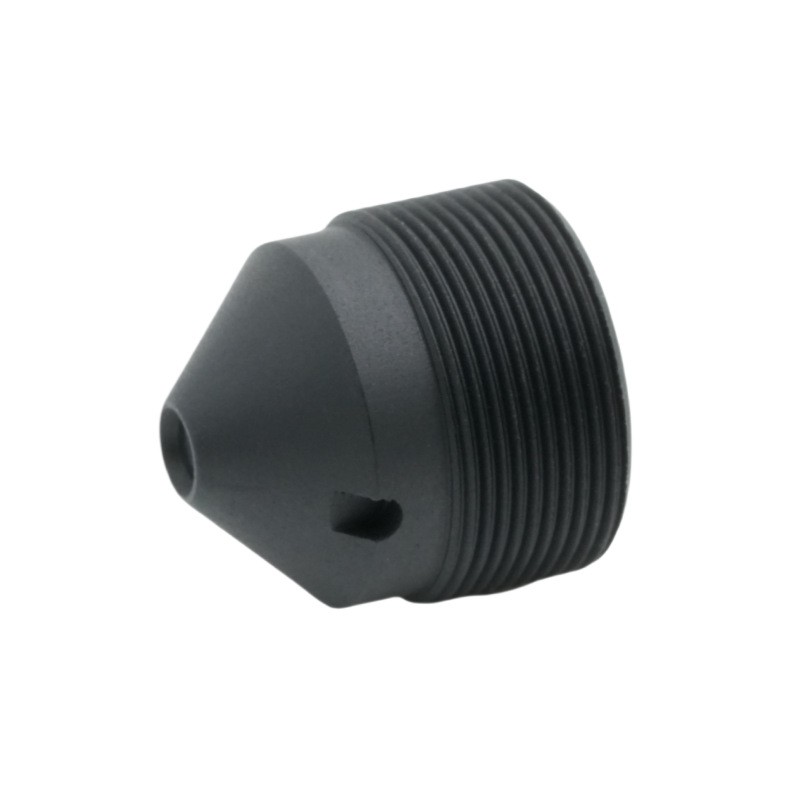

6,2 mm kon lins

Produktkort

Tillverkad av BOSHI Optical Technology, denna högtillförlitliga 6,2 mm fasta brännviddslins är specialbyggd för OEM-säkerhetsprojekt i stora volymer, optimerad kring standarden för 1/2,7 tums formatobjektiv. Utrustad med F2.6 fast bländare ger denna kompakta miniatyroptik en fin balans mellan ljusinsamlingsprestanda och praktiskt skärpedjup för övervakningsoptik i mellanregister. Som ett professionellt M7-kortobjektiv antar det en linsdesign med låg strålvinkel under 15°, tillsammans med objektivets prestanda för hög relativ belysning för att mildra hörnvinjettering och färgskiftning - en vanlig felpunkt för billiga mini ip-kamerakomponenter. Den levererar ett 74-graders diagonalt synfält för identifiering av objekt och mänsklig kropp, med generös bildcirkeltolerans för att absorbera monteringsavvikelser under produktion av höghastighetsmoduler. BOSHI Optical Technology utför optisk och mekanisk validering i full batch för alla OEM-säkerhetskortslinser, vilket säkerställer konsekvent dygnet runt-avbildning i övervakningsutrustning för inomhusbruk och bostäder. Den är kostnadsoptimerad för automatiserade monteringslinjer och fungerar som en beprövad optisk komponent för Wi-Fi-kameror, kompakta IP-moduler och allmänna övervakningsenheter.

Detaljerad produktbeskrivning

Parameteranalys

- 6,2 mm fast fokusobjektiv (EFL 6,2±5%):Denna medelhöga fasta brännvidd är kalibrerad specifikt för övervakningsoptik i mellanregister. Inte för brett för att utlösa kraftig kantförvrängning, och inte heller för smalt för att begränsa scenens täckning. För typisk väggmonterad övervakningshöjd möjliggör denna brännvidd tydlig igenkänning av mänskliga figurer och varor inom 3–8 m observationsavstånd, idealiskt för entréer, kontor och butikslokaler, och undviker prestandaavvägningar med ultravida eller kompakta teleobjektiv.

- F2,6 fast bländare (F/NO 2,6±5%):Praktisk fast-iris-specifikation för dagliga övervakningsscenarier. Denna fasta bländare F2.6 ger ett stabilt ljusintag under normal inomhusbelysning, samtidigt som det bibehåller tillfredsställande skärpedjup. Flera föremål på olika avstånd inuti ramen kan förbli skarpa samtidigt, vilket eliminerar risken för oskärpa som orsakas av för stor bländare i kompakt miniatyroptik.

- 1/2,7 tums format linsoptimering:Hela det optiska systemet är simulerat och avstämt för 1/2,7 tums sensor. Ø7,0 mm maximal bildcirkel ger tillräcklig säkerhetsmarginal bortom sensorns aktiva område. När du monterar detta M7-kortobjektiv på kameramoduler kommer mindre positionsförskjutningar från automatiserad SMT-utrustning inte att generera mekanisk vinjettering, vilket direkt lyfter massproduktionsutbytet för kamera OEM-kunder.

- Specifikation för synfält:74° Diagonal / 62° Horisontell /33,5° Vertikal. Verklig säkerhetsorienterad vinkelkalibrering. Den horisontella 62° täcker de flesta väggmonterade kontors- och butiksövervakningsbehov, den vertikala vinkeln passar standardinstallationshöjden utan att slösa pixelresurser på onödig tak- eller markyta.

- Låg strålvinkellins (CRA＜15°):En central konkurrenskraftig funktion för mini ip-kamerakomponent. Många kompakta budgetobjektiv kommer med högt CRA-värde, vilket ger hörnfärger, känslighetsfall och ojämn ljusstyrka när de matchar vanliga CMOS-sensorer. Kontrolleras under 15°, denna design undertrycker kraftigt sådana optiska defekter.

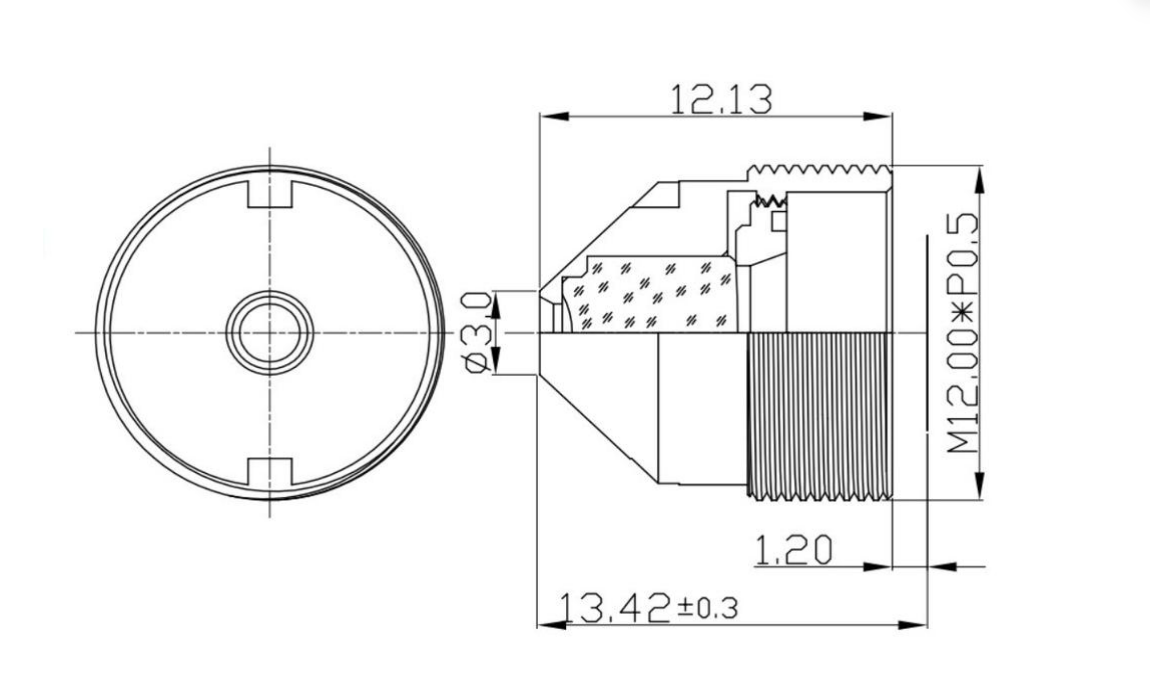

- Mekaniska specifikationer för M7-kortobjektiv:TTL:13,42±0,3 mm; BFL:6,5±0,2mm. Strikt toleranskontroll på total spårlängd och bakre brännvidd. Kompakt dimension stöder högintegrerad miniatyrmoduldesign; snäva mekaniska toleranser garanterar repeterbar optisk utgång efter automatiserad inskruvning för massbeställningar av OEM-säkerhetskortlinser.

- Distorsion & belysningsindex:TV-förvrängning-12,00 %, relativ belysning 58,0 %. Applikationsanpassad distorsion för videoövervakningsinspelning, utan onaturlig scensträckning. Objektivprestanda med 58,0 % hög relativ belysning bevarar acceptabel ljusstyrka i bildens hörn, vilket minskar ISP-algoritmbördan för att korrigera mörka kanter.

Core Performance Advantages av BOSHI Optical Technology

1. Kombinationen av en mogen 6,2 mm fast brännvidd och F2,6 fast bländare ger en balanserad optisk kapacitet för övervakningsoptik i mellanregister. Den presterar stadigt under ljusa dagtid och svaga inomhusmiljöer, och frigör helt avbildningspotentialen för 1/2,7-tumsformatlinsen utan att vara överdrivet beroende av ISP-programvarukorrigering.

2. Som kompakt miniatyroptik med en överdimensionerad bildcirkel på 7,0 mm, reserverar detta M7-kortobjektiv monteringsfeltolerans. Mindre positioneringsavvikelser under montering av massmodul ger inga mörka hörn, vilket minskar antalet defekter för OEM-tillverkare av kamera.

3. Inbyggd linsegenskap med låg chief ray vinkel fungerar tillsammans med objektiv med hög relativ belysning. Ljusstyrkan från mitt till hörn och färgkonsistens bibehålls väl; den löser effektivt hörnskuggning och färgavvikelser som stör många konkurrerande mini ip-kamerakomponenter.

4. Optimerad mekanisk dimension för automatiserat massproduktionsarbetsflöde. BOSHI Optical Technology implementerar provtagningsinspektion på optiska index och mekanisk dimension för varje parti av OEM-säkerhetskortlinser. Konsekvent produktprestanda garanteras för OEM- och ODM-övervakningsprojekt med stora volymer.

5. Balanserad TV-distorsion och kantbelysning minskar behovet av kraftig bildkorrigeringsalgoritm. Kameror integrerade med det här objektivet kan mata ut naturliga övervakningsbilder, vilket sparar chipberäkningsresurser för andra funktioner.

Target Application Scenarios

1. Kommersiell inomhusövervakningsutrustning: Stöldskyddskameror för detaljhandeln, kontorsövervakningsmoduler, kompakta IP-kameror i lobbyn och korridorer. Detta OEM-säkerhetskortsobjektiv, byggt som övervakningsoptik i mellanklassen, matchar 1/2,7-tumsformatlinsen perfekt. Som kvalificerad mini ip-kamerakomponent levererar den tydliga objekt- och människokroppsdetaljer för medelstora offentliga zoner.

2. Säkerhetsenheter för smarta hem: Hushållens Wi-Fi-övervakningskameror, extrakameramoduler för entréer. Tack vare den kompakta miniatyroptikstrukturen och objektivets egenskaper med låg strålvinkel, passar M7-kortobjektivet med utrymmesbegränsad hårdvara för hemmakamera.

3. Mini-inbäddade visionsystem: extra kameror för åtkomstkontroll, små bildsamlingsmoduler som använder M7-gränssnitt. Den fasta brännvidden på 6,2 mm ger korrekt förstoring för observation av objekt på kort till medeldistans.

4. OEM-övervakningskameraprojekt med stora volymer: Massproducerade analoga och IP-säkerhetskameror. BOSHI Optical Technology ger en kostnadseffektiv optisk lösning, detta objektiv med fast bländare F2.6 kan integreras i färdig kamerahårdvara för globala säkerhetsprodukter.
