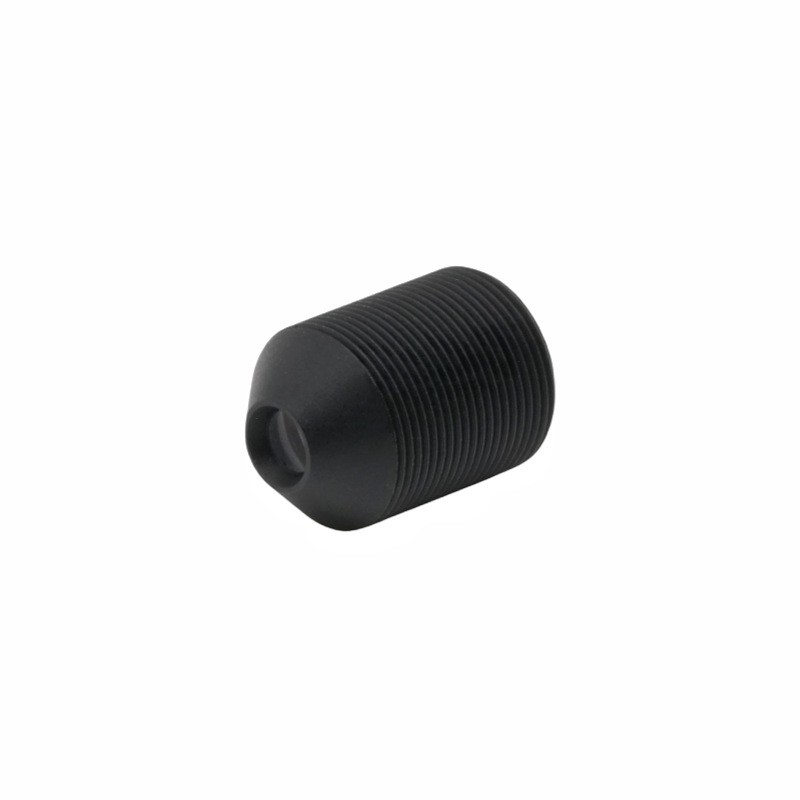

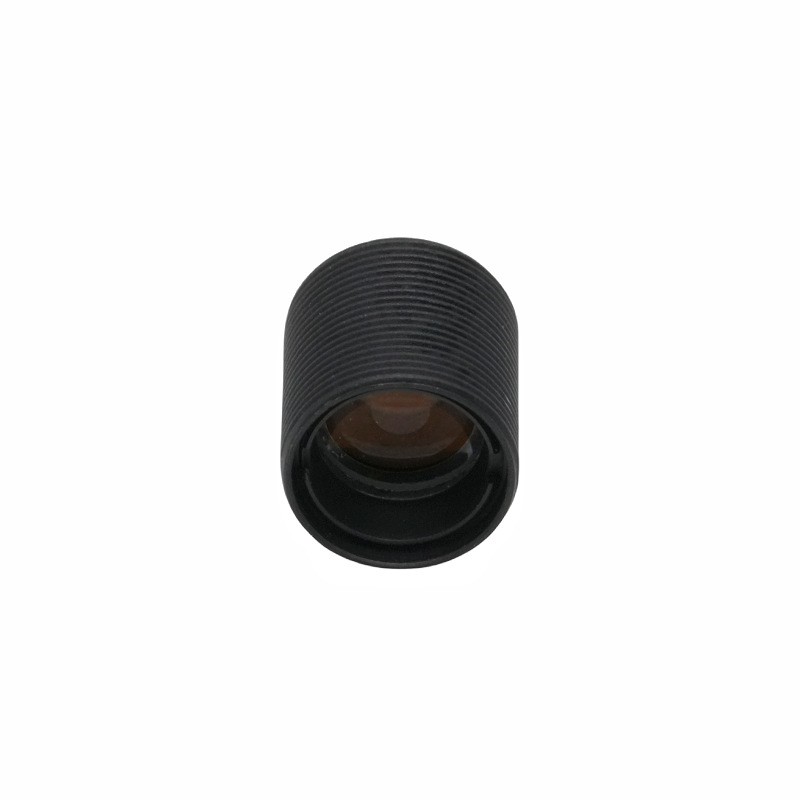

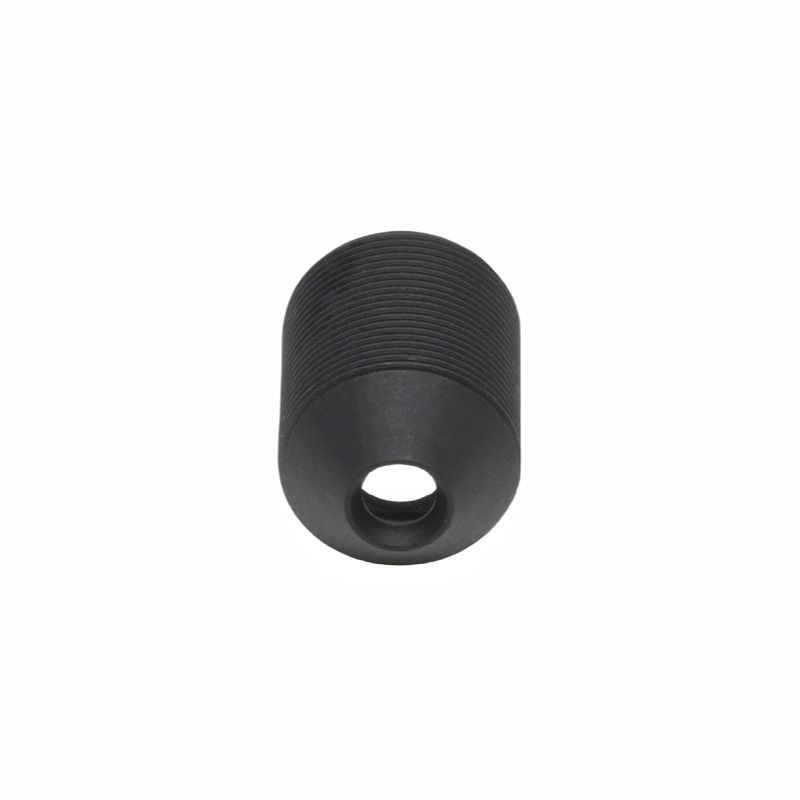

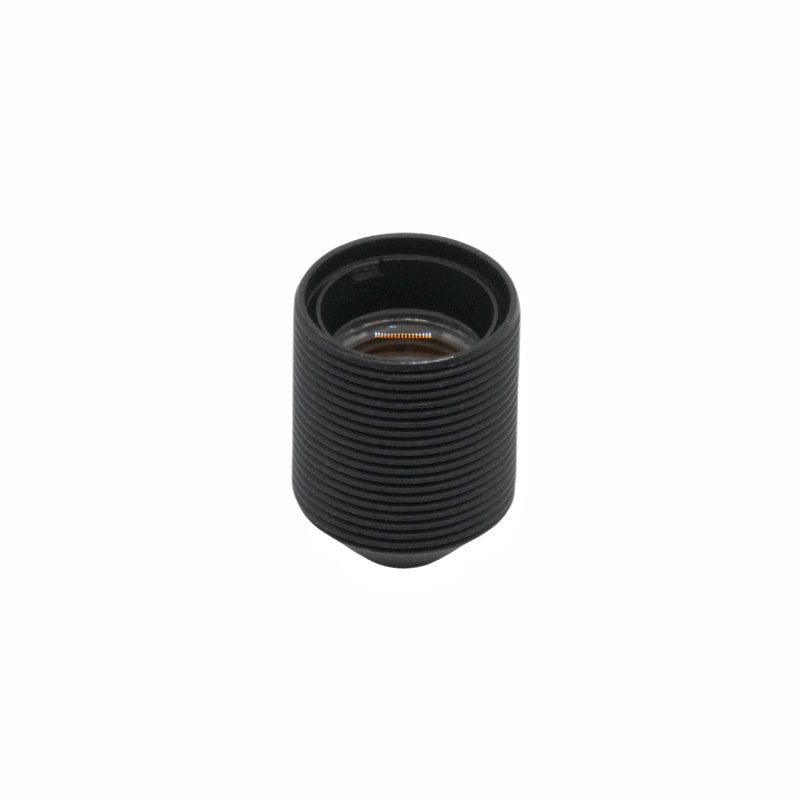

6,2 mm konisk lins

Produkt Kort beskrivning

Shanghai SILK Optical Technology CO., LTD erbjuder M7-objektivet, en kompakt optisk lins konstruerad för integrering av småformatskameraobjektiv med 1/2,7" bildsensorer. Denna 6,2 mm fasta brännviddslins har en konstruktion med 4-gruppsobjektiv och ger balanserad bildprestanda för miniatyrkamerahårdvara. Med en maximal bildcirkel på Ø7,0 mm stödjer denna vidvinkel miniatyrlins med 4° diagonal. Synfält för att fånga tillräckligt med motivtäckning Som ett lågt CRA-objektiv med en huvudstrålevinkel under 15°, matchar det vanliga CMOS-sensorer perfekt och minskar vinjetteringsrisken, tillsammans med 58,0 % hög relativ belysning för att bibehålla en jämn ljusstyrka över hela bilden. Byggd med M7-kortfattad optisk längd, ±01 mm. Väl lämpad för enhetshus med begränsat utrymme Tillverkad av Shanghai SILK Optical Technology CO., LTD, genomgår denna kompakta optiska lins strikta optiska tester för att garantera konsekvent output för massproducerade inbäddade visionenheter.

Detaljerad produktbeskrivning

1. Parameteranalys

- Brännviddsprestanda: Denna 6,2 mm fasta brännvidd ger 6,2 ± 5 % mm effektiv brännvidd, med F/NO 2,6 ± 5 % bländare, som balanserar ljusintag och skärpedjup för dagliga scenarier inomhus och utomhus.

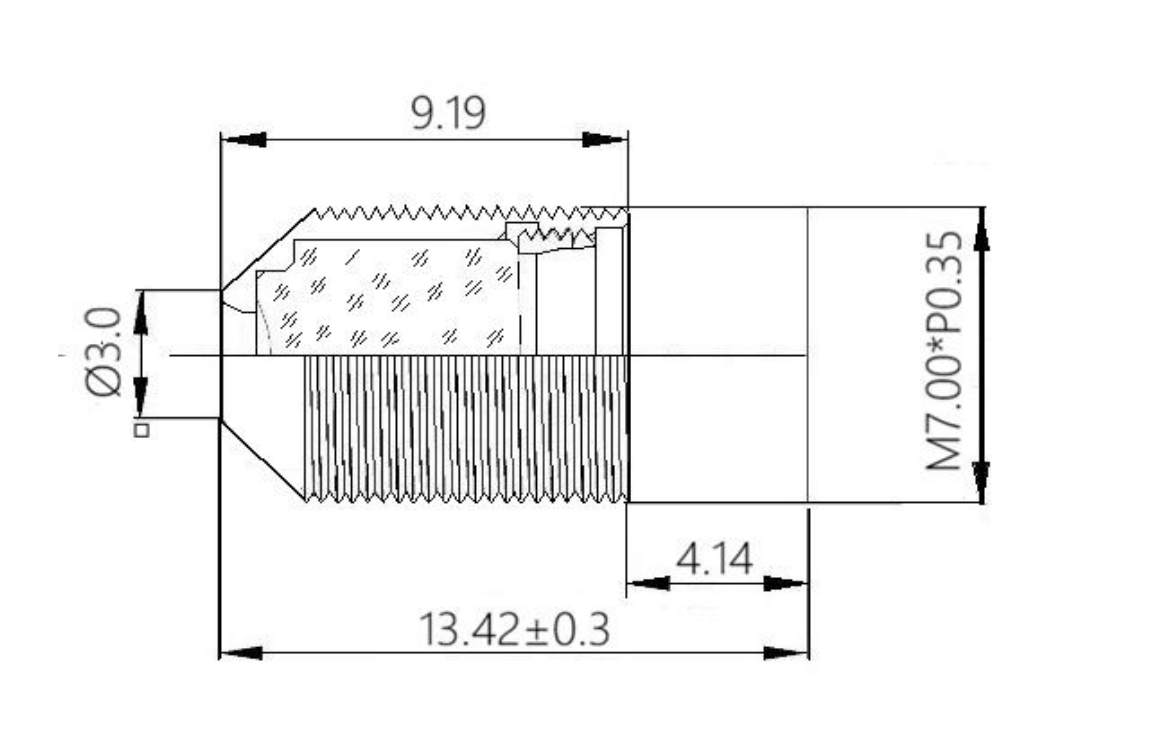

- Mekanisk dimension: Total TTL når 13,42±0,3 mm, BFL är 6,5±0,2 mm; M7-fäste säkerställer enkel montering för små kameramoduler.

- Optisk struktur: 4-gruppslinsenhet ger en kompakt optisk layout, maximal bildcirkel Ø7,0 mm, perfekt passande 1/2,7" sensormålstorlek.

- Synfält: Vidvinkel miniatyrlins ger 74° diagonal, 62° horisontellt, 33,5° vertikalt synfält. TV-distorsion är -12,00 %, lämplig för allmän övervakning utan krav på ultralåg distorsion.

- Optiska index: 58,0% relativ belysning; som ett lågt CRA-objektiv, CRA＜15°, vilket avsevärt minskar problem med mörka hörn för CMOS-sensorer.

Shanghai SILK Optical Technology CO., LTD kontrollerar strikt tolerans för varje nyckelparameter för att hålla batchkonsistensen för detta M7-objektiv.

2. Prestandafördelar

- Kompakt formfaktor: Som en kompakt optisk lins anpassar den ultrakorta totala längden till mycket miniatyriserade kameramodulstrukturer, vilket sparar internt enhetsutrymme.

- Sensorkompatibilitet: Optimerad för 1/2,7-tums kameralinslösning för småformat; låg CRA-objektivegenskaper undviker att sensorkänsligheten faller vid bildkanterna.

- Enhetlig skärmljusstyrka: Hög relativ belysning bibehåller användbar ljusstyrka över hela bilden, vilket minskar efterbearbetningsbelastningen för inbyggda visionsystem.

- Praktisk vidvinkeltäckning: Detta vidvinkelminiatyrobjektiv ger ett anständigt synfält för att fånga mer sceninformation med begränsad kamerakvantitet.

- Pålitlig montering: Standard M7-fäste ger stabil mekanisk positionering; Shanghai SILK Optical Technology CO., LTD slutför fullständig optisk inspektion före leverans för denna optiska övervakningslins.

3. Applikationsfält

- Miniatyrövervakningskameror: Denna optiska övervakningslins passar små säkerhetskameror för hemmet, kompakta IP-kameramoduler för inomhusövervakning.

- Inbäddad visionutrustning: Den kompakta optiska linsen fungerar för små industriella extrakameror inbyggda i smarta hushållsenheter.

- IoT visuella terminaler: 6,2 mm fast fokal lins integreras i smarta dörrkameror, visuella accesskontrollenheter som använder 1/2,7" sensorer.

- Miniatyrbild för konsumenter: Denna kameralins i småformat används för kompakt maskinvara för visuell insamling som kräver måttlig vidvinkelvy.

- Anpassade optiska miniatyrmoduler: 4-grupps linsenhetsstruktur stöder anpassad sekundär matchning för speciella miniatyrvisionsprojekt av Shanghai SILK Optical Technology CO., LTD.
