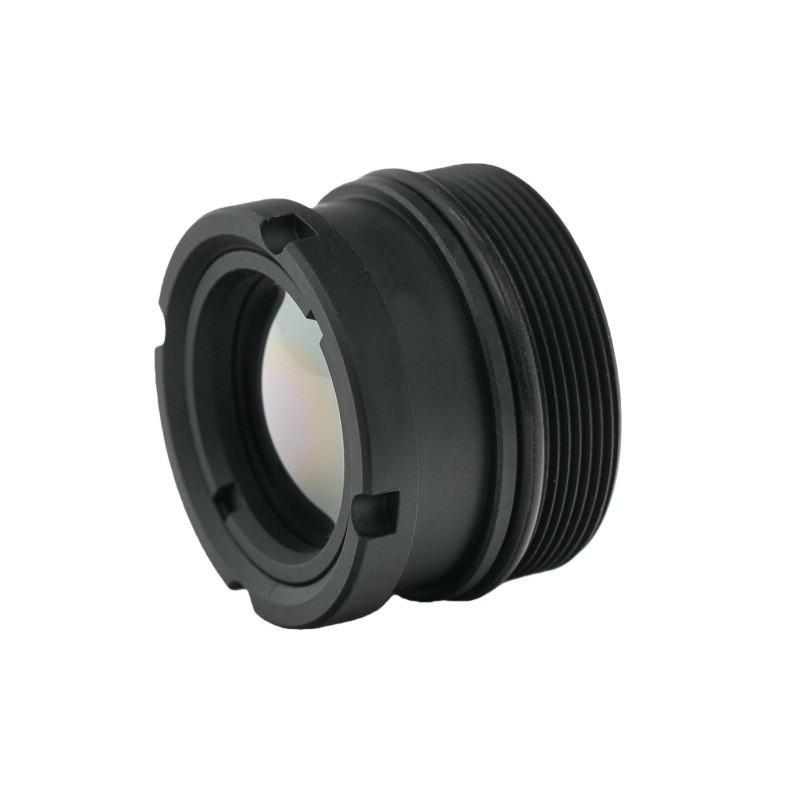

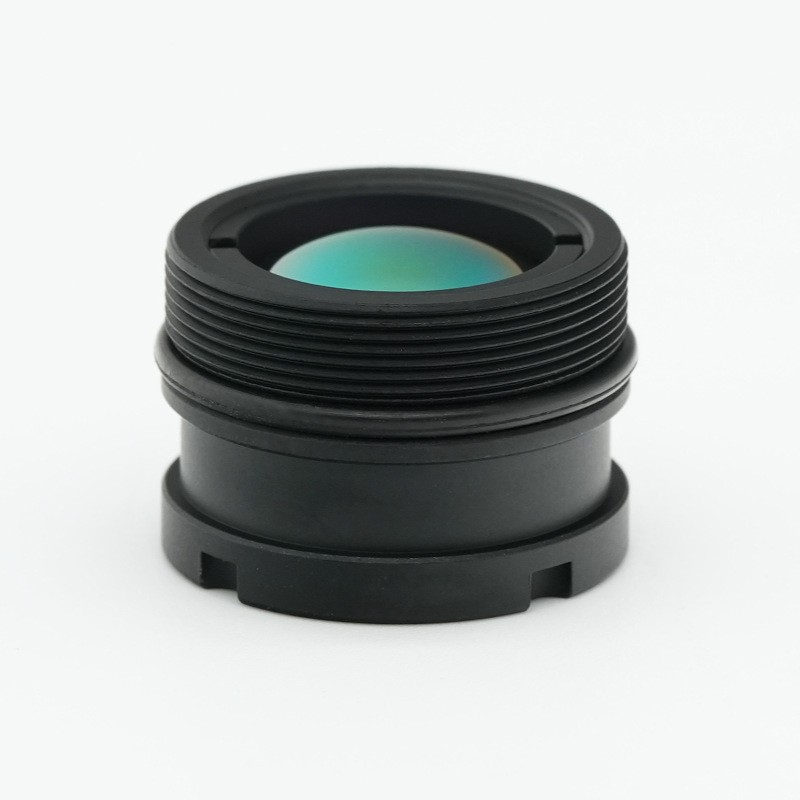

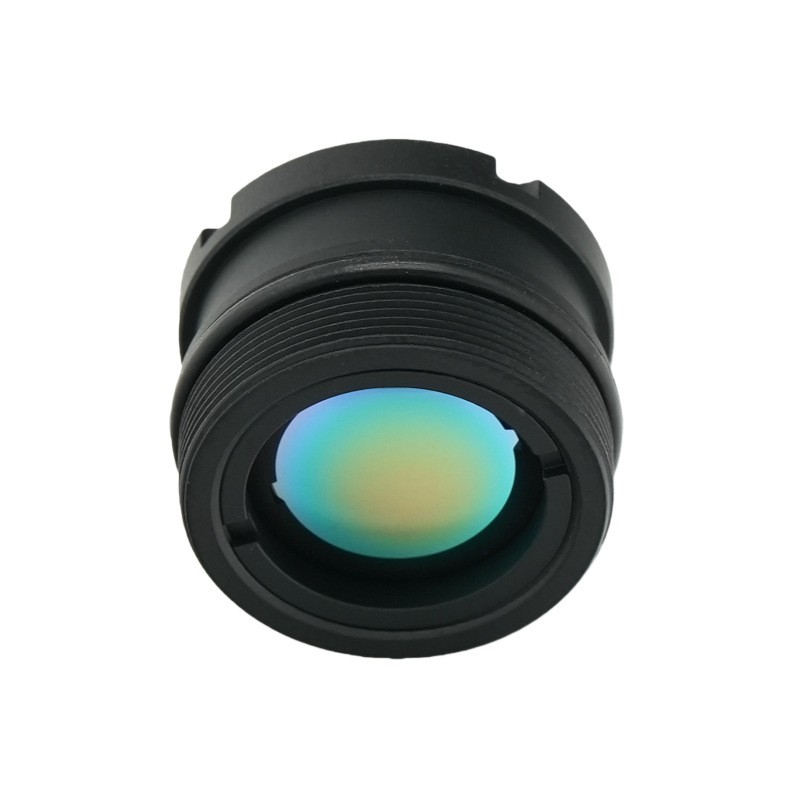

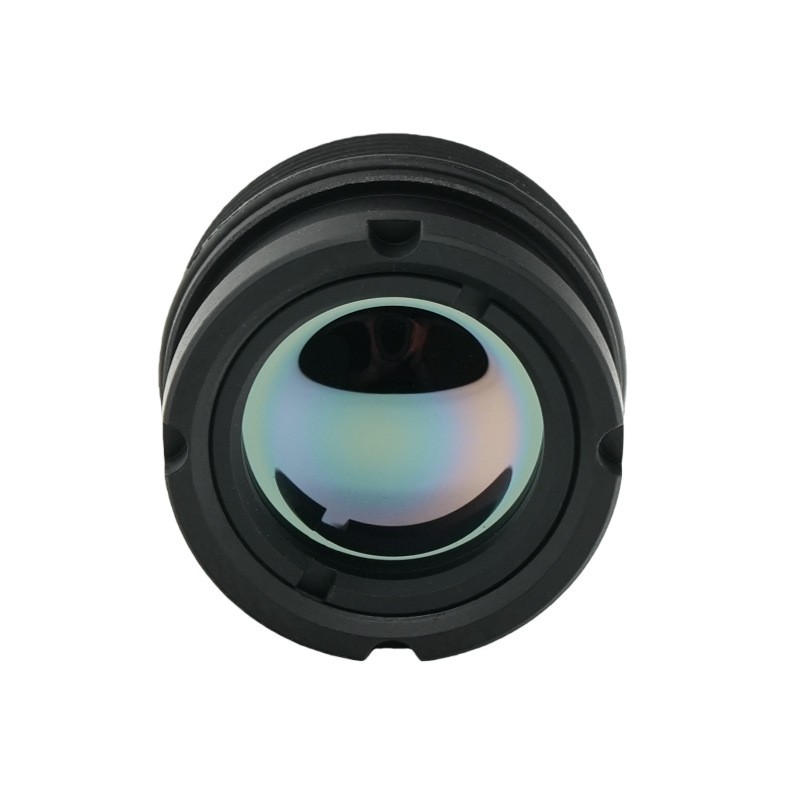

9,1 mm värmeobjektiv med brännvidd

Produktkort

Tillverkad av BOSHI Optical Technology, ger denna förstklassiga långvågiga infraröda lins enastående bildprestanda som en avancerad okyld termisk linslösning. Dettavärmebildslinshar 9,1 mm brännvidd tillsammans med ultrastor F1.0-bländare och passar bra med 640×512 detektor med 12 μm pixelpitch. Utrustad med HD-beläggning och IP67-skydd för främre optiska element, uppnår den hög transmittans över 8-12μm arbetsvågband. Det kompakta M17×0,5-fästet stöder fokuseringsområde från 3 meter till oändligt. Den upprätthåller en stabil optisk uteffekt inom temperaturintervallet ‑40℃ till +80℃ och ger hög relativ belysning tillsammans med kontrollerad distorsion. Den lämpar sig för användning i alla väder och fungerar som en idealisk optisk kärna för kompakta bärbara värmekameror som täcker industriell övervakning och scenarier för säkerhetsinspektioner.

Detaljerad produktbeskrivning

Parameter

1.Optiska prestandaparametrar. Denna långvågiga infraröda lins använder 9,1 mm brännvidd och F1,0 F-nummer. Dess arbetsvåglängd faller inom standard långvågigt infrarött 8-12μm vågband. Diagonalt synfält når 62,4 grader, horisontellt synfält når 48,1 grader och vertikalt synfält når 38,5 grader. En sådan synfältskonfiguration ger den här värmebildslinsen kraftfull observationskapacitet för stort område. Design med stor bländare hjälper till att samla in tillräckligt med infraröd strålning under komplexa omgivningsförhållanden.

2. Detektormatchande parametrar. BOSHI Optical Technology optimerar denna okylda termiska lins för 640×512 detektor med 12μm pixelpitch. Den optiska strukturen matchar de vanliga kompakta termiska sensormodulerna på marknaden. Det optiska fotavtrycket är i linje med detektorns målyta för att ge fullt spel åt detektorupplösningsprestanda och undvika bildvinjettering eller upplösningsslöseri orsakat av felmatchning.

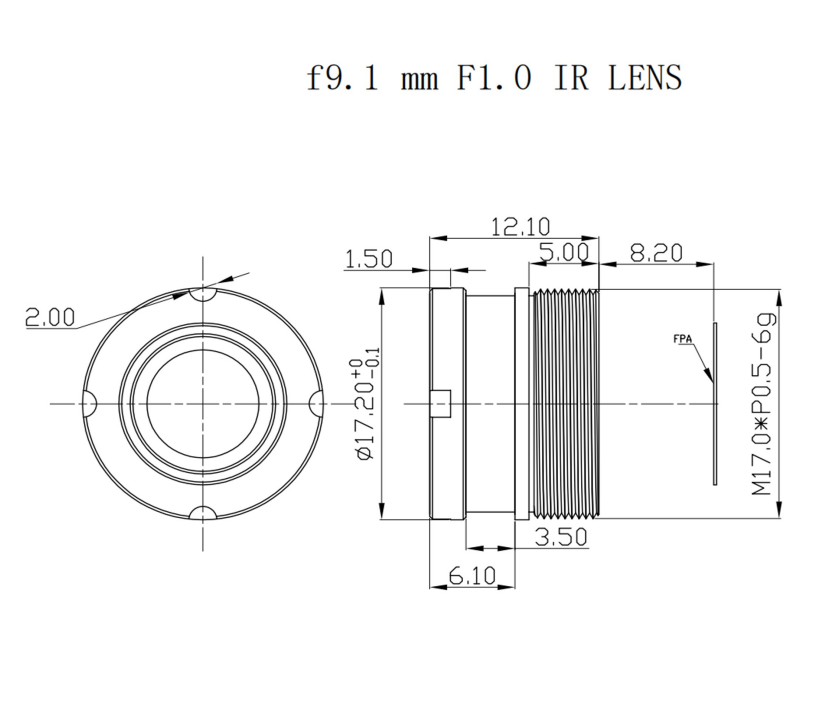

3.Mekaniska och miljömässiga parametrar. Produkten applicerar M17×0,5 gängad montering för att åstadkomma bekväm mekanisk montering. Fokusräckvidden täcker 3 meter till oändlighet och uppfyller detekteringskraven för både när- och fjärravståndsmål. Drifttemperaturen varierar från ‑40℃ till +80℃ för att anpassa olika extrema klimatförhållanden. Det främre optiska elementet når IP67 inträngningsskyddsklass för att motstå damm och vatteninträngning från yttre miljö.

4. Optiska kvalitetsmått. Optisk överföring av dettavärmebildslinsuppnår inte mindre än 90 procent. Relativ belysning förblir över 84 procent och distorsionsvärdet håller sig under negativa 10 procent. Exponerade optiska ytor bearbetas med HD-beläggning. Hög transmittans minskar infraröd signalförlust. Bra relativ belysning garanterar jämn ljusfördelning för helbildsbild. Kontrollerad distorsion undertrycker bilddeformation av vidvinkelsynfält.

Prestandafördelar

1.Ultra-stor F1.0-bländarfördel. Den stora bländaren F1.0 hos denna långvågiga infraröda lins samlar in mer infraröd strålningsenergi. Under arbetsmiljöer med låg temperatur och låg utstrålning förbättras bildkänsligheten avsevärt och det effektiva detekteringsavståndet främjas ytterligare. BOSHI Optical Technology utför upprepad optisk simulering för bländarstruktur för att balansera ljusintagskapacitet och aberrationskontrollprestanda.

2.Hög transmittans och HD-beläggningsfördel. HD-beläggning applicerad på utsatta ytor ger över 90 procent optisk transmittans för denna okylda termiska lins. Beläggningsskiktet begränsar ytreflektionseffekten effektivt. Bildkontrasten förbättras och spökbildstörningar minskar. Mindre infraröd energi går förlorad under överföringsprocessen och giltig infraröd signal som kommer in i detektorn ökar.

3.Utmärkt kantbelysning fördel. Relativ belysning högre än 84 procent gör ljusstyrkan prestanda även över hela bildramen. Många produkter för termiska vidvinkellinser lider av uppenbara mörka hörnfenomen vid ramkanterna. Den här värmebildslinsen övervinner sådana defekter genom optisk layoutoptimering och garanterar tydliga detaljer för det marginella observationsområdet.

4.IP67 front-end vattentät strukturell fördel. Främre optiska element når IP67 skyddsstandard. Damm och vattenstänk kan inte påverka inre optiska komponenter. Användare kan använda den här linsen för utomhusbruk i alla väder utan att konfigurera extra skyddshöljen. Den strukturella designen minskar systemintegrationskostnaderna för terminal värmekamerautrustning.

5.Bred temperaturanpassningsförmåga fördel. Denna långvågiga infraröda lins bibehåller stabil bildprestanda från ‑40℃ till +80℃. Produkten introducerar en effektiv undertryckningsmekanism för termisk defokusering. När omgivningstemperaturen ändras drastiskt förblir termisk defokusering på en låg nivå. Frekvent manuell omfokusering krävs inte längre för enheter utrustade med denna okylda termiska lins.

6. Kompakt M17×0.5 monteringsgränssnitt fördel. M17×0,5 gängad fäste äger litet monteringsutrymme. Det ger stor bekvämlighet för integreringsarbete av miniatyrvärmekameror, drönarnyttolastutrustning och handhållna termiska enheter. Terminalproduktens volym och vikt kan kontrolleras väl medan optisk prestanda är reserverad.

Ansökningsfält

1. Säkerhets- och omkretsövervakningsscenarier. Denna värmeavbildningslins passar utomhus gränsförsvarsarbete, fabriksperimeterövervakning och oövervakade tidiga varningsuppgifter. Den kan upptäcka inkräktandemål under fullständigt mörka förhållanden.BOSHI optiskTekniken ackumulerar rik projekterfarenhet för säkerhetsorienterad linsutveckling. Denna långvågiga infraröda lins fungerar som en optisk kärnkomponent för många perimetervarningsprodukter för värmekameror.

2. Scenarier för industriellt prediktivt underhåll. Utrustad med denna okylda termiska lins, slutför värmekamerautrustningen termisk inspektionsarbete för elektrisk utrustning, rörledningstemperaturövervakningsarbete och mekaniskt överhettningsfeldiagnosarbete. Personalen kan upptäcka dold utrustningsrisk i förväg genom temperaturfördelningsdata som fångas av denna värmebildslins för att realisera förutsägande underhåll och minska oväntade avstängningsförluster.

3. Scenarier för nyttolast för obemannade luftfarkoster. Denna långvågiga infraröda lins tjänar termisk flygundersökning, förebyggande av skogsbränder och sök- och räddningsuppdrag. Det kompakta M17×0,5-fästet hjälper objektivet att anpassa det begränsade installationsutrymmet för drönarens nyttolast. IP67-skydd möjliggör stabil drift under utomhusarbetsmiljö. Funktionen för brett synfält stöder skanning av stora markområden.

4. Scenarier för handhållna värmebilder. Denna värmebildslins är tillämpbar på bärbara värmekameror för brandbekämpning, räddningsutrustning och byggnadsinstrument för att upptäcka energiförluster. Handhållna enheter ställer strikta krav på komponentvolym och vikt. Den kompakt-strukturerade okylda termiska linsen matchar handhållen produktdesignidé och erbjuder tillförlitlig värmeavbildning för fältoperatörer.

5. Fordonsmonterade termiska visionscenarier. Den här långvågiga infraröda linsen stöder mörkerseende för bilar och hjälpbilder för terrängkörning. Den tillhandahåller giltig bildutdata under helt mörka körförhållanden och hjälper förare att identifiera väghinder och potentiella faror vid nattkörning. IP67-klass kan klara av komplexa väderförhållanden under fordonskörning.

6. Scenarier för observation av vilda djur och miljöövervakning. Denna värmebildslins stöder övervakning av djurpopulationer, tidig varning för skogsbränder och ekologiskt forskningsarbete utomhus. Den fångar termisk strålningssignal från vilda djurmål utan extra ljuskälla. Linsen fungerar stabilt i öppen vild miljö med stöd för IP67-skydd och bred temperaturanpassning.
