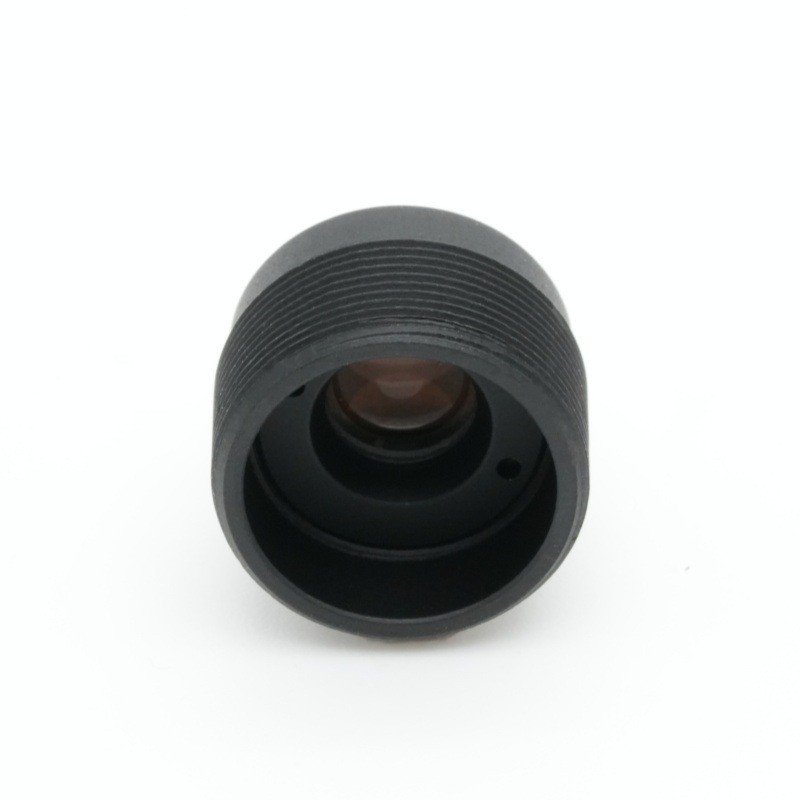

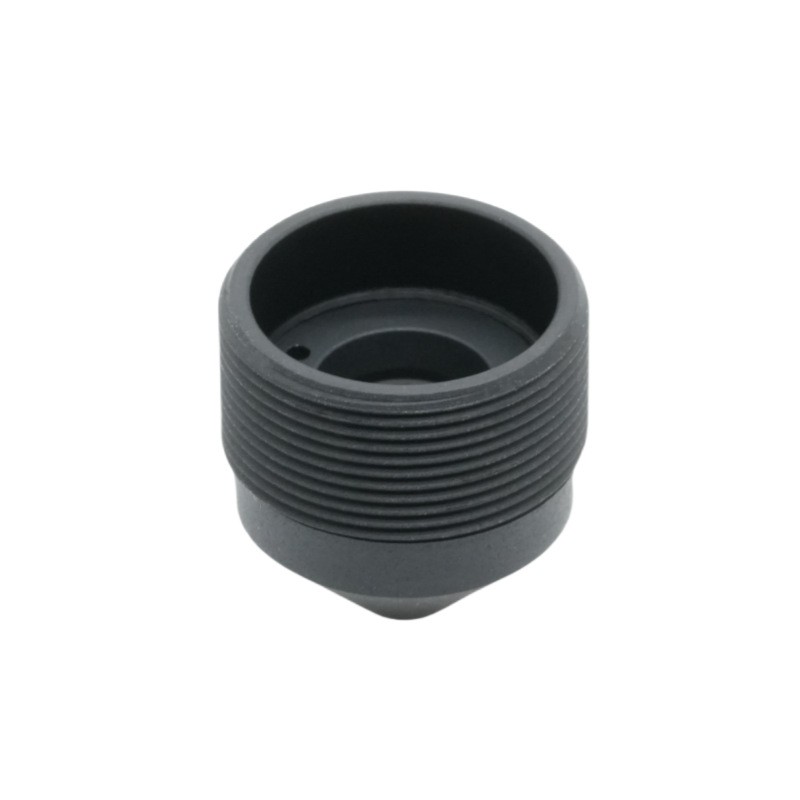

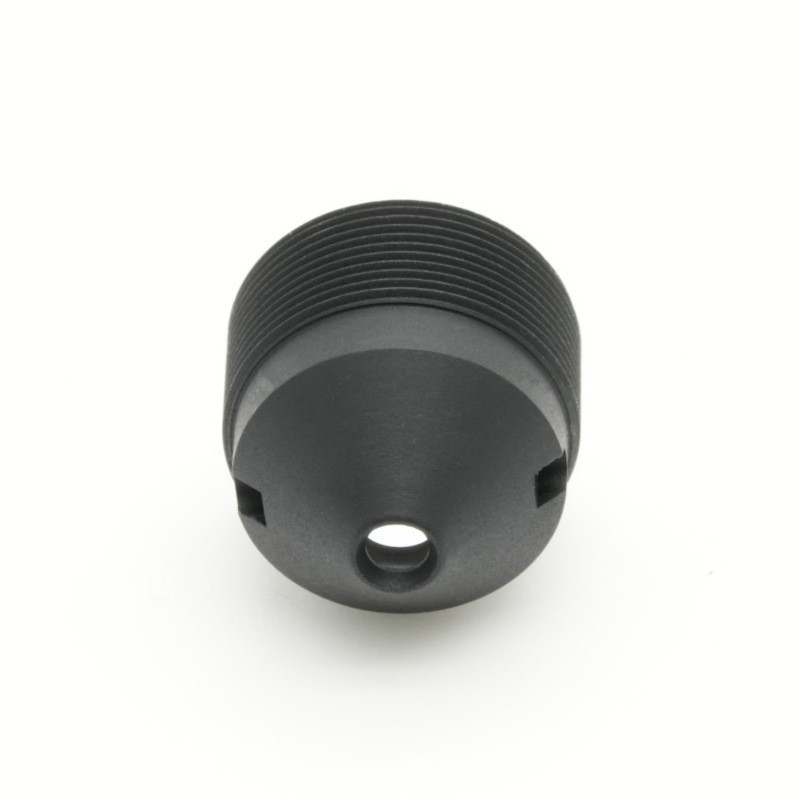

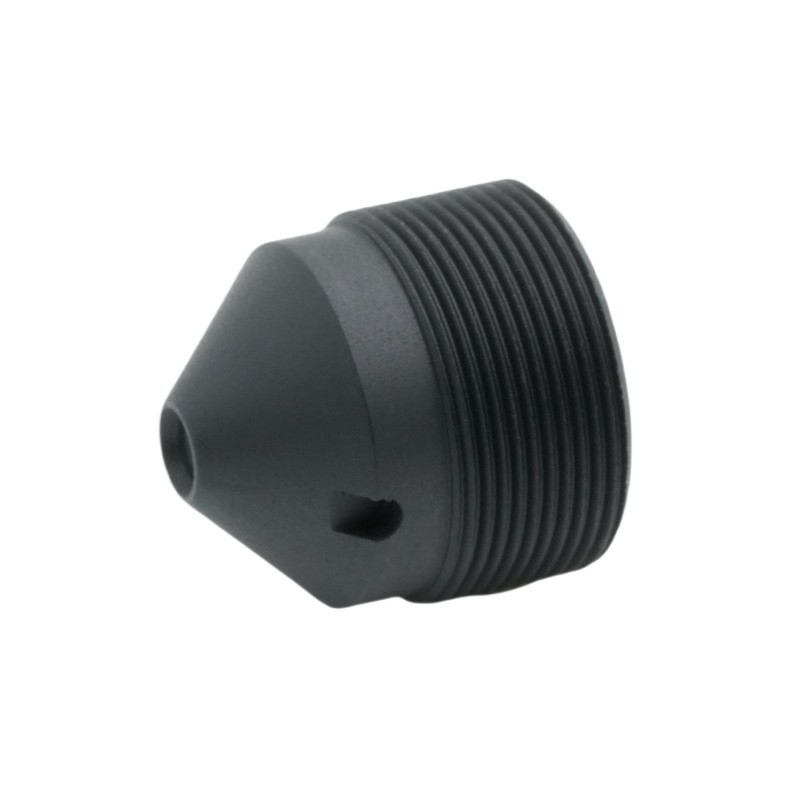

M7 6,2 mm konobjektiv

Produktkort

Tillverkad avBOSHI optisk teknik, denna pålitliga 6,2 mm fasta brännviddslins är konstruerad för storskaliga OEM-säkerhetsprojekt och optimerad för 1/2,7 tums sensorstandard. Med F2.6 fast bländare, balanserar denna kompakta miniatyroptik ljusuppsamlingskapacitet och användbart skärpedjup för övervakningsoptik i mellanregister. Detta professionella M7-kortobjektiv antar linsdesign med låg strålvinkel som hålls under 15 grader och levererar objektivprestanda med hög relativ belysning för att förbättra vanliga defekter som hörnvinjettering och färgskiftning som ofta ses i vanliga mini ip-kamerakomponenter. Den erbjuder ett 74-graders diagonalt synfält för att stödja objektigenkänning och identifiering av mänsklig kropp, och dess stora bild-cirkeltolerans kompenserar monteringsavvikelser under tillverkning av höghastighetsmoduler. BOSHI Optical Technology utför en hel batch optisk och mekanisk verifiering för varje OEM-säkerhetskortlins för att uppnå stabil dygnet-runt-avbildning för övervakningsutrustning för inomhusbruk och bostäder. Optimerad för automatiserade monteringslinjer, den här optiska komponenten passar Wi-Fi-kameror, kompakta IP-moduler och flera allmänna övervakningsenheter.

Detaljerad produktbeskrivning

Parameteranalys

1. 6,2 mm fast brännvidd med EFL 6,2±5 procent.Denna medelstora fasta brännvidd är speciellt kalibrerad för övervakningsoptik i mellanregister. Det kommer inte att skapa allvarlig kantförvrängning som ultravid optik, och inte heller offra scenetäckning på det sätt som kompakta teleobjektiv gör. Under konventionell väggmonterad övervakningsinstallationshöjd stödjer denna brännvidd tydlig mänsklig figur och godsidentifiering inom 3-8 meters observationsavstånd. Den fungerar bra för entréer, kontorsutrymmen och butikslokaler och undviker prestandakompromisser med ultravida eller kompakta teleobjektiv.

2. F2,6 fast bländare med F/NO 2,6±5 procent.Denna fasta-iris-specifikation passar användningsscenarier för daglig övervakning. Denna fasta bländare F2.6 säkerställer stabil ljusmottagning under vanlig inomhusbelysning samtidigt som det bibehåller tillfredsställande skärpedjup. Flera mål på olika avstånd inom ramen kan bibehålla skärpan samtidigt. Den undviker risker som inte är i fokus som utlöses av alltför stor bländare för kompakt miniatyroptik.

3. 1/2,7 tums format linsoptimering.Det kompletta optiska systemet får simulering och tuning riktad 1/2,7 tums sensor. Dess maximala Ø7,0 mm bildcirkel skapar tillräcklig säkerhetsmarginal bortom sensorns aktiva arbetsområde. När detta M7-kortobjektiv integreras i kameramoduler, kan mindre positionsförskjutningar som genereras av automatiserad SMT-utrustning inte orsaka mekanisk vinjettering, och höjer effektivt massproduktionsutbytet för kamera OEM-kunder.

4. Synfältsspecifikation med 74 graders diagonal, 62 grader horisontell och 33,5 grader vertikal.Denna vinkelparameter är kalibrerad för verklig säkerhetsapplikation. 62-graders horisontell vy uppfyller de flesta väggmonterade övervakningskrav för kontor och butiker. Dess vertikala vinkel anpassar standardinstallationshöjden och förhindrar slöseri med pixelresurser på redundant tak eller markbildsyta.

5. Låg strålvinkellins med CRA＜15 grader.Detta representerar en viktig konkurrensförtjänst hos denna mini ip-kamerakomponent. Många billiga kompakta objektiv har högt CRA-värde. När den matchas med vanliga CMOS-sensorer kommer hög CRA att producera hörnfärger, minskad känslighet och ojämn ljusstyrka. Kontrollerad under 15 grader, reducerar denna linsdesign avsevärt sådana optiska brister.

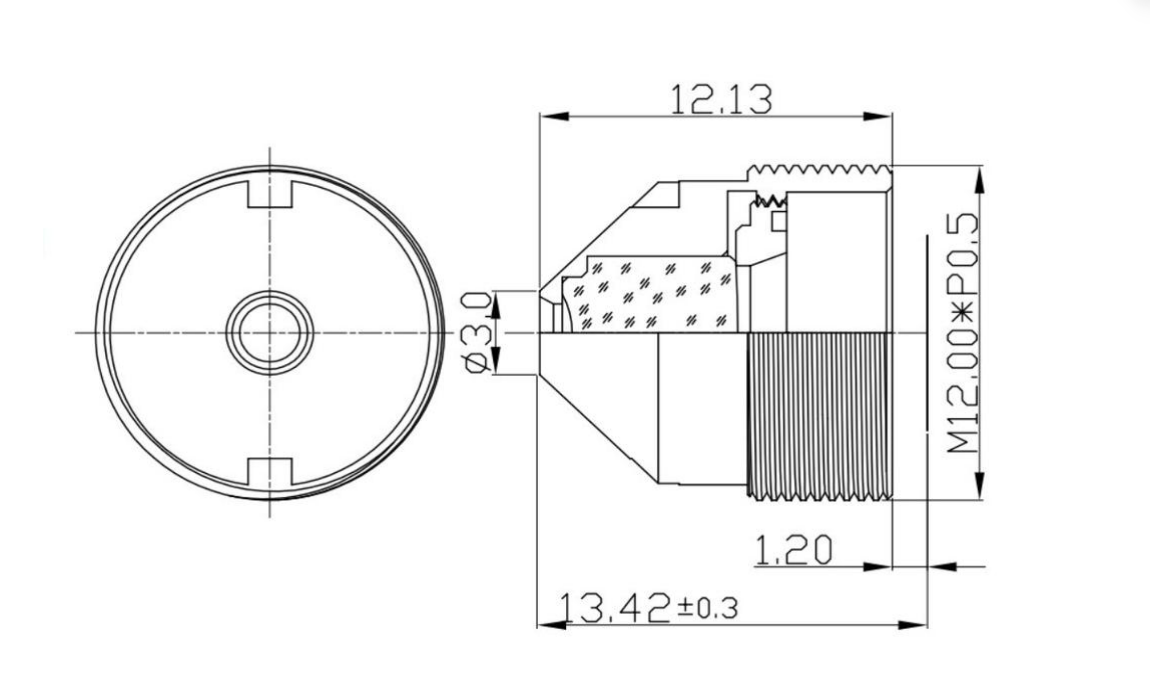

6. Mekaniska specifikationer för M7-kortobjektiv.TTL når 13,42±0,3 mm och BFL når 6,5±0,2 mm. Total spårlängd och bakre brännvidd följer strikt toleranshantering. Kompakt övergripande dimension möjliggör högintegrerad miniatyrmoduldesign. Exakta mekaniska toleranser ger konsekvent optisk prestanda efter automatiserad inskruvning för massbeställningar av OEM-säkerhetskortlinser.

7. Distorsion & belysningsindex.TV Distortion ligger på -12,00 procent och relativ belysning når 58,0 procent. Distorsionsnivån justeras för videoövervakningsinspelning och förhindrar onaturlig scensträckning. Objektivprestanda med 58,0 procent hög relativ belysning håller rätt ljusstyrka i bildens hörn och minskar ISP-algoritmens arbetsbelastning för mörk kantkorrigering.

Core Performance Advantages av BOSHI optisk teknik

1. Den matchade designen av moget 6,2 mm fast fokalobjektiv och F2,6 fast bländare ger balanserad optisk prestanda för övervakningsoptik i mellanregister. Objektivet bibehåller stabil uteffekt under ljusa dagtid och svaga inomhusmiljöer. Den kan helt låsa upp bildbehandlingskapaciteten hos 1/2,7 tums formatobjektiv utan stort beroende av ISP-programvarukorrigering.

2. Som kompakt miniatyroptik utrustad med förstorad 7,0 mm bildcirkel, ger detta M7-kortobjektiv monteringsfeltolerans. En liten positionsavvikelse under montering av massmodul kommer inte att bilda mörka bildhörn och sänker defekt produktförhållande för kamera OEM-tillverkare.

3. Det naturliga särdraget hos linser med låg huvudstrålevinkel samverkar med linsindex för höga relativa belysning. Produkten uppnår gynnsam ljusstyrka och färgkonsistens från bildens mitt mot hörnen. Det löser effektivt hörnskuggning och färgskiftningsproblem som besvärar många konkurrerande mini ip-kamerakomponenter.

4. Mekanisk struktur optimeras för automatiserade massproduktionsprocedurer. BOSHI Optical Technology implementerar provtagningsinspektion som täcker optiska index och mekanisk dimension för varje batch av OEM-säkerhetskortlinser. Stabil produktprestanda kan garanteras för OEM- och ODM-övervakningsprojekt med stora volymer.

5. Måttlig TV-distorsionsnivå och kantbelysningsprestanda minskar kraven på komplex bildkorrigeringsalgoritm. Kameror som är sammansatta med detta objektiv kan mata ut naturliga övervakningsvideofilmer och spara chipberäkningsresurser för andra funktionella moduler.

Target Application Scenarios

1. Kommersiell inomhusövervakningsutrustning.Detta omfattar stöldskyddskameror för detaljhandeln, kontorsövervakningsmoduler och kompakta IP-kameror i lobbykorridorer. Som medelstor övervakningsoptik matchar detta OEM-säkerhetskortsobjektiv perfekt 1/2,7-tumsformatobjektiv. Eftersom den är en kvalificerad mini ip-kamerakomponent, fångar den tydliga objekt- och människokroppsdetaljer för medelstora offentliga områden.

2. Smarta hemsäkerhetsenheter.Applikationssortimentet innehåller Wi-Fi-övervakningskameror för hushåll och extrakameramoduler för byggnadsingångar. Den här M7-kortlinsen drar nytta av den kompakta miniatyroptikramen och objektivets egenskaper med låg strålvinkel och kan anpassa hemkamerahårdvara med begränsat internt installationsutrymme.

3. Mini inbyggda visionsystem.Den stöder extra kameror för åtkomstkontroll och små bildsamlingsmoduler som använder M7-gränssnitt. Den fasta brännvidden på 6,2 mm ger lämplig förstoring för observationsarbete på korta till medeldistanser.

4. OEM-övervakningskameraprojekt med stora volymer.Det gäller massproducerade analoga och IP-säkerhetskameror. BOSHI Optical Technology tillhandahåller en kostnadseffektiv optisk lösning. Detta objektiv med fast bländare F2.6 kan bäddas in i färdig kamerahårdvara för globala säkerhetsprodukter.
