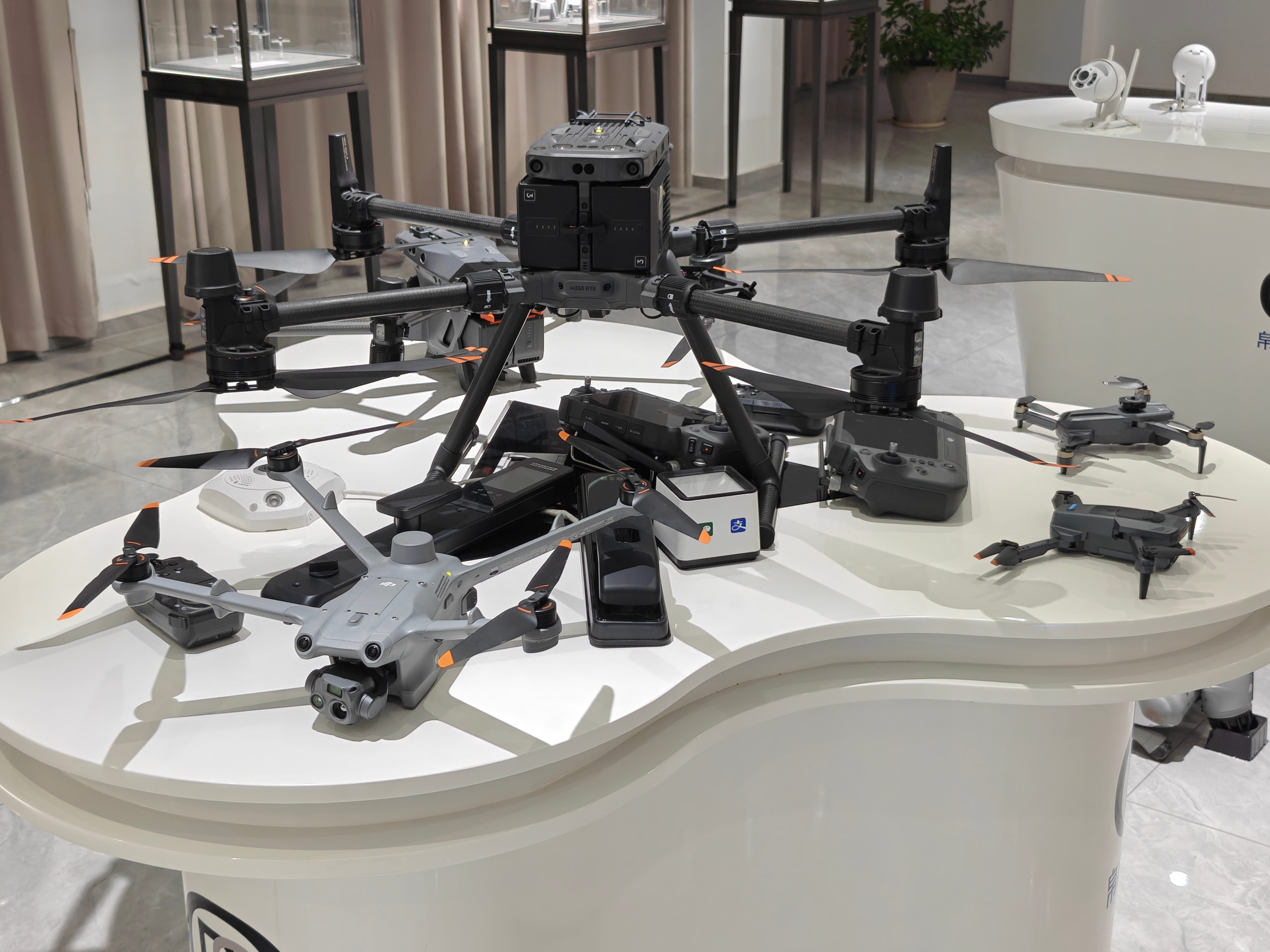

Eyes in the Sky: Den tekniska utvecklingen och optiska kompromisserna med Drone Lens Systems

Prosumer och filmdrönare: The Visual Power of Multi-Focal Systems

Under lång tid var drönarfilmen begränsad till "vidvinkelprimär"-berättelsen. Tidiga drönare bar vanligtvis en enda lins (ungefär 24 mm motsvarande), vilket, även om det var perfekt för storslagna landskap, gjorde att flygbilder kändes repetitiva. När kreativa krav eskalerade började drönare integrera multilinssystem för att rekonstruera den professionella fotografens "treenighet" av brännvidder på himlen.

Fysiska begränsningar och rumslig jämvikt i system med flera linser

Moderna flaggskeppsbilddrönare har nu system med tre linser (Wide, Medium Tele och Tele) för att ge "rymdkompression" i flygbilder.¹Att designa tre oberoende bildmoduler inom en begränsad kardanvolym är en enorm teknisk utmaning som involverar viktfördelning och dynamisk tyngdpunktskompensation.

Huvudkameran på 24 mm använder vanligtvis en stor sensor (som 4/3 CMOS) för att ge toppkvalitet och dynamiskt omfång.²Tillägget av objektiven Medium Tele (motsvarande 70 mm) och Tele (motsvarande 166 mm) erbjuder oöverträffad flexibilitet i perspektivet.¹70 mm-objektivet, utrustat med en 1/1,3-tums sensor, utmärker sig när det gäller att framhäva motiv samtidigt som den behåller en känsla av den omgivande miljön, perfekt för arkitektoniska strukturer eller miljöporträtt.¹

166 mm Tele-objektivet är revolutionerande och ökar bländaren till$f/3,4$för bättre upplösningsförmåga jämfört med tidigare generationer.¹Vid flygfilmning ligger värdet av ett teleobjektiv i "undvikande" – det gör att piloter kan fånga intima detaljer om vilda djur eller motiv utan att inkräkta på eller gå in i farliga begränsade zoner.¹

Cinema-Grade Systems och DL-fästets optiska DNA

För produktioner på Hollywood-nivå är drönare med fasta linser otillräckliga. Professionella system som Inspire 3 introducerar fullformatsflygkameror med ekosystem för utbytbara linser.⁴Här skiftar fokus till "optisk stabilitet" och "arbetsflödeskompatibilitet."

DL-fästet är ett patentskyddat system designat med ett ultrakort flänsavstånd. Dess matchande prime linser (18 mm, 24 mm, 35 mm, 50 mm) använder asfäriska (ASPH) design för att undertrycka marginell astigmatism och kromatisk aberration vid stora bländare.⁴Konsistens är avgörande på film – när en drönare skär från en bred bild till en närbild, skulle betydande skillnader i färgåtergivning eller aberration drastiskt öka efterproduktionskostnaderna. Dessa linser är matchade till DJI Cinema Color System (DCCS) för att säkerställa naturliga hudtoner och ömtåliga skuggdetaljer.⁴

Dessutom adresserar dessa system "fokusandning" - den besvärliga förändringen i kompositionen när linsen fokuserar. Genom optimerade optiska strukturer bibehåller dessa filmobjektiv ett stabilt synfält under fokusering, och uppfyller de rigorösa standarderna för filmspråk.⁴

FPV-drönare: hastighet, realtidssvar och överlevnad av "Fisheye"

Om filmdrönare "målar" på himlen, "kämpar FPV-drönare". I extrema manövrar där hastigheter kan överstiga 150 km/h är objektivets uppdrag inte vackra bilder utan en extrem känsla av rumslig positionering.

Avvägningen mellan FOV och distorsion

FPV-piloter behöver ett ultrabrett synfält (FOV) för att uppfatta hinder. I trånga skogar eller övergivna byggnader är perifera visuella signaler viktigare än centrumskärpa. Följaktligen använder FPV-objektiv extremt korta brännvidder, vanligtvis mellan 1,7 mm och 2,8 mm.⁶

En 1,7 mm lins ger en nästan 170-graders FOV, som täcker kanterna av mänskligt syn men introducerar kraftig "fiskögon"-förvrängning.⁶Även om denna distorsion är estetiskt "förstörd" för fotografering, fungerar den som en fysisk referens för piloter att bedöma drönarens pitchvinkel.

Med framväxten av digitala system (som DJI O3/O4) pressar FPV-objektiv på för högre upplösningar (4K/120fps) och bättre dynamiskt omfång, vilket gör filmiska FPV-bilder "en-tag" möjliga.⁷

The Millisecond Race: Glass-to-Glass latens

I FPV är ett mått som ignoreras av traditionella fotografer "Glass-to-Glass latens". Detta är tiden från det att ljus träffar sensorn tills bilden visas på pilotens glasögon.

Vid 100 mph betyder en 100ms fördröjning att drönaren färdas cirka 4,5 meter innan piloten ser vad som hände.⁸Dedikerade FPV-kameror använder förenklad sensoravläsning och bearbetning för att prioritera hastighet framför skärpa.

1. Analoga system:Använd CCD-sensorer med direkt videoutgång och uppnå latenser under 20 ms till priset av korniga, lågupplösta bilder.⁸

2. Digitala HD-system:Använd komprimeringsalgoritmer. Moderna system använder höga bildhastigheter (90fps eller 120fps) för att minska skanningstiden. Vid 90 fps tar en enkelbildsskanning ~11ms, vilket gör att den totala systemets latens håller sig under 30ms.⁷

Dessutom är WDR (Wide Dynamic Range) avgörande. När en drönare spricker från ett mörkt inre till starkt solljus måste linsen justera exponeringen eller använda högdynamiska sensorer på millisekunder för att förhindra pilotens "blindhet".⁹

Fotogrammetri och GIS: The Scientific Beauty of Geometric Precision

I kartvärlden blir en drönare ett precisionsmätverktyg. Målet är inte längre att "se bra ut" utan att vara "exakt". Varje pixel är knuten till GPS/RTK-koordinater och optisk geometri.

Global Shutter: Eliminerar "Jello-effekten"

De flesta digitalkameror använder en "Rolling Shutter", som läser pixlar rad för rad. På en rörlig drönare orsakar detta "Jello-effekt" - geometrisk förvrängning av bilden.¹¹

Vid mätning kan en 1% geometrisk distorsion leda till massiva förskjutningsfel i en 3D-modell. Professionella kartobjektiv (som Zenmuse P1) använder således en Mechanical Global Shutter.¹³Genom en central bladslutare exponeras alla 45 miljoner pixlar samtidigt. Även om den är dyr och komplex, säkerställer den noggrannhet på centimeternivå utan markkontrollpunkter.¹³

Ground Sample Distance (GSD) och kalibrering

Prestandan för en kartdrönare definieras av GSD – det faktiska avståndet på marken representerat av en pixel. Detta bestäms av höjd (H), pixelstorlek (a) och brännvidd (f):

För en sensor med 4.4$\mu m$pixlar, ett 24 mm objektiv på 200 m ger en GSD på ~3,6 cm, medan ett 50 mm objektiv ger ~1,6 cm precision.¹⁴

Varje mapplins är strikt kalibrerad innan den lämnar fabriken. Distorsionskoefficienter (radiell och tangentiell) lagras i "Dewarpdata"-metadata för varje foto, vilket gör att programvaran kan kompensera för optiska brister automatiskt.¹³

Industriell inspektion och SAR: Multimodal Perception

Vid brandbekämpning, elledningsinspektion eller sök och räddning (SAR) behöver linser "övermänskliga" sinnen. Synligt ljus är bara en del av historien; Termisk (långvågig infraröd) och laseravstånd är beslutsfattarna.

Språnget inom termisk avbildning

Värmekameror upptäcker värmestrålning. Tidiga industriella drönare var begränsade till 640 × 512 upplösning. De senaste flaggskeppets nyttolaster (som Zenmuse H30T) har skjutit upp detta till 1280 × 1024.¹⁷

Den här 4x ökningen av pixeltätheten är en spelomvandlare. Räddare kan nu skilja på en människa och ett djur på 250 meters avstånd.¹⁹Moderna infraröda kameror inkluderar också optisk zoom (upp till 32x), vilket gör att inspektörer kan vistas på ett säkert sätt utanför elektromagnetiska störningszoner medan de kontrollerar högspänningstorn.¹⁹

Optiska hjälpmedel i extrema miljöer: mörkerseende och dehazing

Industrilinser måste fungera under "helvetiska" förhållanden. För nattdrift kan "Starlight"-sensorer med ISO-inställningar upp till 819 200 och avancerad brusreducering förvandla en becksvart scen till en tydlig, färgad bild.¹⁸

För smog eller dimmiga miljöer integrerar optiska system nu "Electronic Dehazing"-algoritmer.²²Detta är inte bara en kontrasthöjning; den använder fysiska modeller av atmosfärisk spridning för att återställa klarheten på pixelnivå i realtid.

Jordbruksdrönare: fångar livets osynliga signaler

Jordbruksdrönare är mästare på "Multispectral"-teknik. Deras linser fångar specifika smala band som Green, Red, Red Edge och Near-Infrared (NIR).²⁵

Hemligheten med den "röda kanten"

Inom jordbruket handlar bedömningen av grödors hälsa inte bara om hur gröna de ser ut. När växter stressas av skadedjur eller torka förändras deras klorofyllstruktur på mikroskopisk nivå innan den blir synlig för ögat.

"Red Edge"-bandet är extremt känsligt för dessa förändringar. Genom att beräkna Red Edge NDVI (Normalized Difference Vegetation Index) kan bönder upptäcka stress på grödor veckor innan en katastrof inträffar.²⁵Multispektrala linser hjälper också till att kartlägga jordens salthalt genom att använda spektrala inversionsalgoritmer för att styra precisionsbehandling av land.²⁶

Slutsats: Mer än bara glas

Utvecklingen av drönaroptik är en strävan efter "informationsentropi."

Inom konsumentteknik handlar det om att maximera världens emotionella och färgtrohet. I FPV handlar det om att minimera tidsfördröjningen för enhet mellan människa och maskin. Vid kartläggning handlar det om att krossa geometrisk distorsion för en sann digital tvilling av jorden. Inom industri- och jordbrukssektorer handlar det om att bryta gränserna för mänskligt syn för att fånga infraröd strålning, laserpunktmoln och multispektral data.

Drönaroptikens framtid ligger i integrationen av "Computational Photography" och "AI Semantic Understanding." Linser kommer inte längre bara att fånga pixlar; de kommer att mata ut "mening" - identifierar automatiskt sprickor i en bro eller filtrerar bort bilar i rörelse från en karta. I detta fysikspel på hög höjd tänjer vi ständigt på de visuella gränserna för vad som är möjligt under himlens kupol.
