Hur man väljer det perfekta M12-objektivet för en 1/2,7"-sensor: Undvik "vinjettering" och "soft Edge"-fällorna

Fälla 1: "Tunnelvision"-effekten (vinjettering)

För att förstå vinjettering, föreställ dig att du försöker passa in en stor fyrkantig pinne i ett litet runt hål.

Varje objektiv projicerar en cirkulär bild på den rektangulära kamerasensorn. Detta kallasBildcirkel. En 1/2,7-tums sensor har en specifik fysisk diagonal dimension (ungefär 6,6 mm).

• Om linsens bildcirkel är mindre än sensorn:Hörnen på den rektangulära sensorn kommer inte att ta emot något ljus. Resultatet? Hårda svarta hörn på dina bilder.

• Om linsbildcirkeln har exakt rätt storlek eller något större:Hela sensorn badar i ljus. Du får en ren, helbildsbild.

Fixen:När du köper ett M12-objektiv kan du inte bara titta på brännvidden (som 4 mm). Du måste kontrolleraMålsensorstorlekspecifikation. Om du sätter ett objektiv designat för en mindre 1/3" eller 1/4" sensor på din 1/2,7" sensor kommer du att få vinjettering varje gång. Se alltid till att objektivspecifikationen uttryckligen anger kompatibilitet med 1/2,7" format.

Fälla 2: Mysteriet "Sharp Center, Blurry Edges".

Okej, så du köpte ett objektiv med rätt bildcirkel. De mörka hörnen är borta. Men nu har du ett nytt problem: registreringsskylten i mitten av ramen är kristallklar, men träden i kanten av ramen ser helt ur fokus.

Detta händer av två huvudsakliga skäl:

1. A Mismatch in Chief Ray Angle (CRA)Tänk på pixlarna på en modern sensor som små, djupa hinkar. Om ljus faller rakt ner i hinken (i mitten av sensorn) fångas det perfekt. Men vid sensorns kanter kommer ljus in i en vinkel. Om den vinkeln är för brant träffar ljuset väggen på "hinken" och studsar bort, vilket orsakar suddiga kanter och färgskiftningar. En M12-lins av hög kvalitet är konstruerad för att böja dessa kantstrålar så att de faller rent in i sensorns pixlar. Precisionslinser håller till exempel CRA under 15° för att säkerställa jämn ljusstyrka och skärpa över hela synfältet.

2. Dålig linsstruktur och fältkrökningBilliga linser lider ofta av "fältkrökning". Eftersom linselementen är böjda är fokalplanet de projicerar faktiskt böjt som en skål, inte platt som din sensor. Om mitten är i fokus är kanterna oskarpa. För att korrigera detta krävs flera, exakt formade linselement.

Lösningen: Precisionsoptik byggd för uppgiften

Du behöver inte kompromissa genom att beskära din bild eller acceptera suddiga hörn. På Shanghai Silk Optical Technology Co., Ltd. designar vi våra M12-linser för att sömlöst förenas med moderna sensorer.

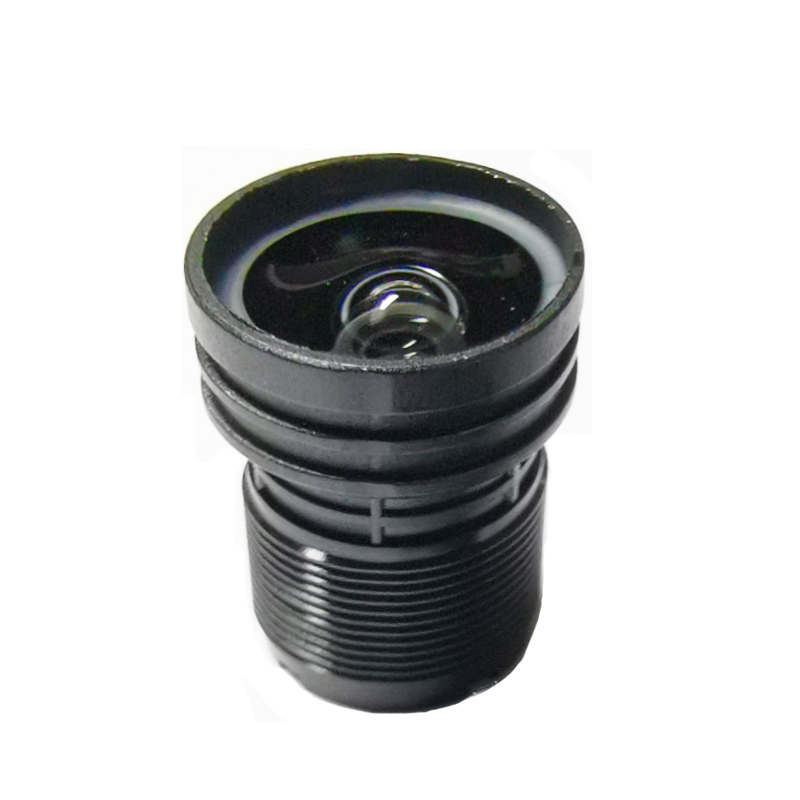

Ta vårPL100-serien M12-objektivsom ett exempel på att göra det rätt:

• Perfekt passform för 1/2,7":Konstruerad med en bildcirkel som perfekt täcker 1/2,7"-sensorer, vilket helt eliminerar mörka hörn.

• Optimerad CRA (<15°):Ljuset träffar kanterna på din sensor i perfekt vinkel, vilket säkerställer ljusstyrka från kant till kant.

• 7E helglasstruktur:Genom att använda sju specialiserade glaselement plattar vi till fokalplanet och korrigerar optisk distorsion (håller TV-distorsion nere på anmärkningsvärda -12%). Detta innebär att hörnen är lika skarpa och högupplösta (2MP-5MP) som dödpunkten.

BottenLinje

Din 1/2,7"-sensor är bara lika bra som ljuset som träffar den. Sätt inte din dyra elektronik i flaskhalsar med en bit glas som inte matchar. Genom att verifiera bildcirkeln och vara uppmärksam på optiska korrigeringar från kant till kant kan du garantera en skarp, tydlig och professionell bild för dina kunder.

(Letar du efter den perfekta M12-matchningen för ditt kameraprojekt?Kontakta vårt tekniska team idag för att begära prover och detaljerade specifikationer.)
