MTF-testning förklaras: Hur ingenjörer utvärderar linsprestanda

När de väljer ett kameraobjektiv tittar många köpare på specifikationer som brännvidd, bländare, sensorstorlek och megapixelstöd.

Men en fråga förbises ofta:

Hur vet ingenjörer om ett objektiv faktiskt är bra?

Svaret är optisk testning.

Bland alla objektivutvärderingsmetoder är MTF-testning ett av de viktigaste verktygen som används av optiska ingenjörer för att mäta verkliga linsprestanda.

MTF hjälper till att svara på en enkel men kritisk fråga:

Hur mycket detaljer och kontrast kan ett objektiv faktiskt leverera till bildsensorn?

Det är därför professionella kameratillverkare, optiska ingenjörer och linsleverantörer uppmärksammar MTF-data.

Eftersom en lins inte bedöms efter vad som står på ett specifikationsblad.

Det bedöms av kvaliteten på bilden den producerar.

Vad är MTF?

MTF står för Modulation Transfer Function.

Namnet låter komplicerat, men konceptet är relativt enkelt.

Ett objektiv fångar inte en bild perfekt. Under bildbehandlingsprocessen går vissa detaljer och kontraster oundvikligen förlorade.

MTF mäter hur effektivt ett objektiv överför kontrast från den verkliga världen till kamerasensorn.

Enkelt uttryckt:

Högre MTF innebär att objektivet kan återge finare detaljer med bättre kontrast.

Till exempel:

Föreställ dig att fotografera en byggnad med många små fönster.

En lins med dålig optisk prestanda kan fånga byggnadens allmänna form men förlora detaljerna i enskilda fönster.

Ett objektiv med stark MTF-prestanda kan bevara de fina strukturerna tydligare.

Denna förmåga att återge detaljer är vad ingenjörer kallar optisk upplösning.

Varför megapixlar inte räcker till

Ett vanligt missförstånd inom kamerabranschen är:

"Fler megapixlar betyder alltid bättre bildkvalitet."

Men sensorn är bara en del av bildsystemet.

En 8MP-sensor producerar inte automatiskt en bild med 8MP-kvalitet.

Linsen måste kunna lösa tillräckligt med detaljer för att sensorn ska kunna använda dessa pixlar effektivt.

Om objektivets prestanda är otillräcklig kan sensorn helt enkelt ta en större version av en mjuk bild.

Det är därför ingenjörer ofta säger:

Sensorn registrerar information, men linsen avgör hur mycket information som når sensorn.

MTF-testning hjälper till att utvärdera om objektivet verkligen kan stödja kamerasystemets upplösningsförmåga.

Hur ingenjörer utför MTF-testning

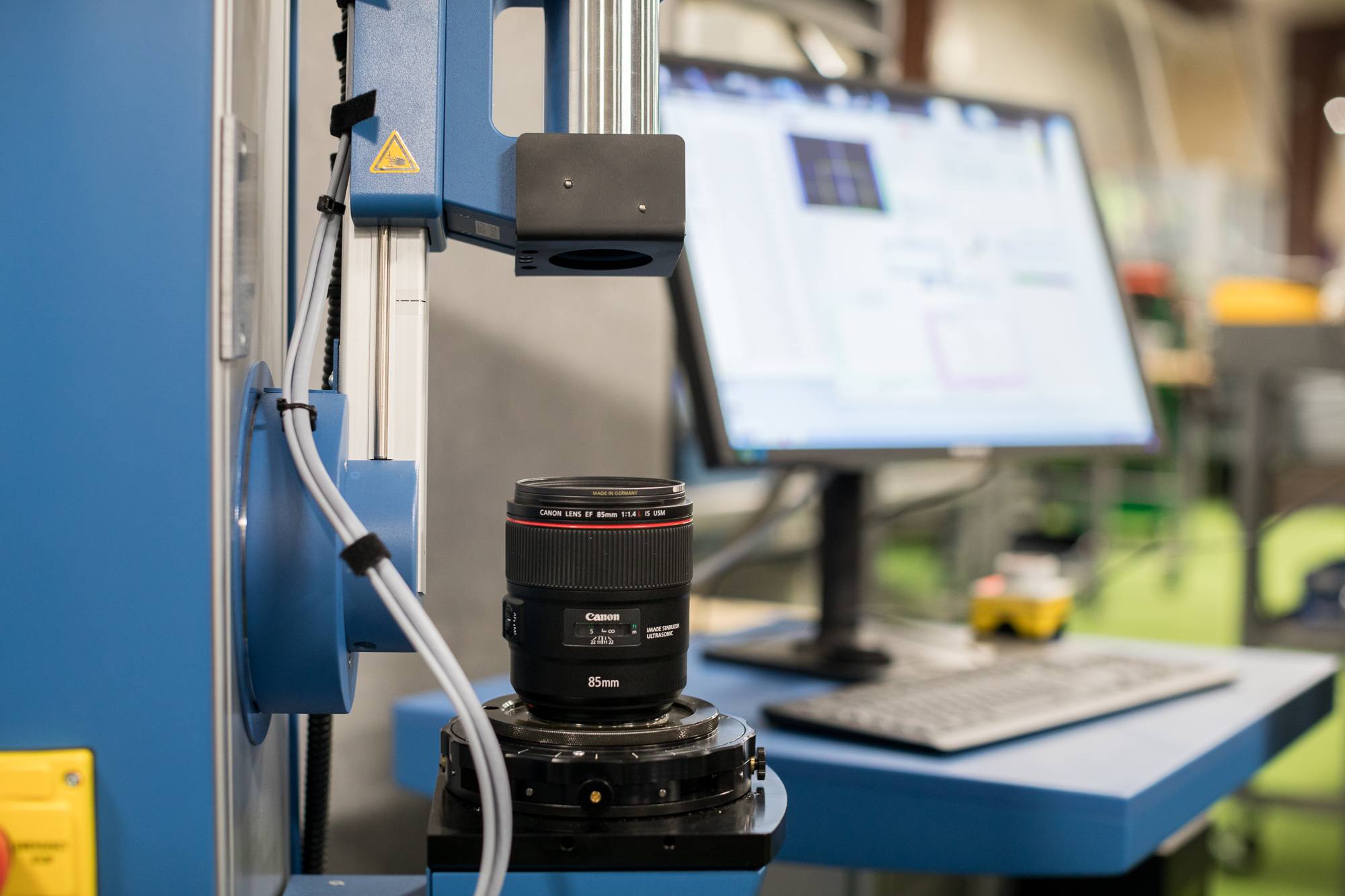

Under MTF-testning använder ingenjörer vanligtvis en kontrollerad testmiljö.

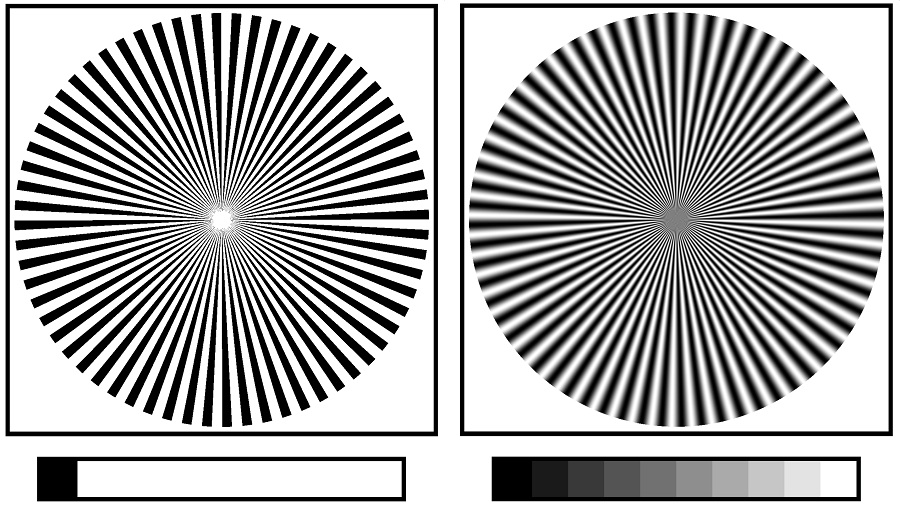

Ett objektiv monteras med en specifik kamerasensor eller optiskt mätsystem och testas med hjälp av specialdesignade mönster.

Systemet analyserar hur väl objektivet återger olika detaljnivåer.

Flera faktorer utvärderas:

1. Upplösningsförmåga

Linsen testas för att avgöra hur väl den kan återge fina strukturer.

Detta är särskilt viktigt för:

Säkerhetskameror

Industriella inspektionssystem

Maskinsyn

Medicinsk bildbehandling

AI-kameror

Ett objektiv kan verka skarpt på en grundläggande nivå men misslyckas när man fångar små föremål eller avlägsna detaljer.

2. Kontrastprestanda

Upplösning handlar inte bara om att se linjer.

Ett bra objektiv måste också behålla kontrasten.

Till exempel kan två objekt ha tydliga gränser i verkligheten, men en dålig lins kan få dem att verka sammanslagna eftersom kontrastskillnaden minskar.

MTF utvärderar hur väl objektivet bibehåller kontrasten på olika detaljnivåer.

3. Center och Edge Performance

Ett vanligt misstag när man utvärderar linser är att endast kontrollera mittområdet.

Men riktiga applikationer kräver prestanda över hela bilden.

För vidvinkelövervakningskameror eller drönarkameror är kantprestanda särskilt viktigt.

Ett objektiv kan ge utmärkt skärpa i mitten men visa minskad skärpa nära hörnen.

MTF-testning låter ingenjörer utvärdera:

Centerupplösning

Prestation i mittfältet

 Kantskärpa

Ett väldesignat objektiv bör bibehålla balanserad prestanda över hela bilden.

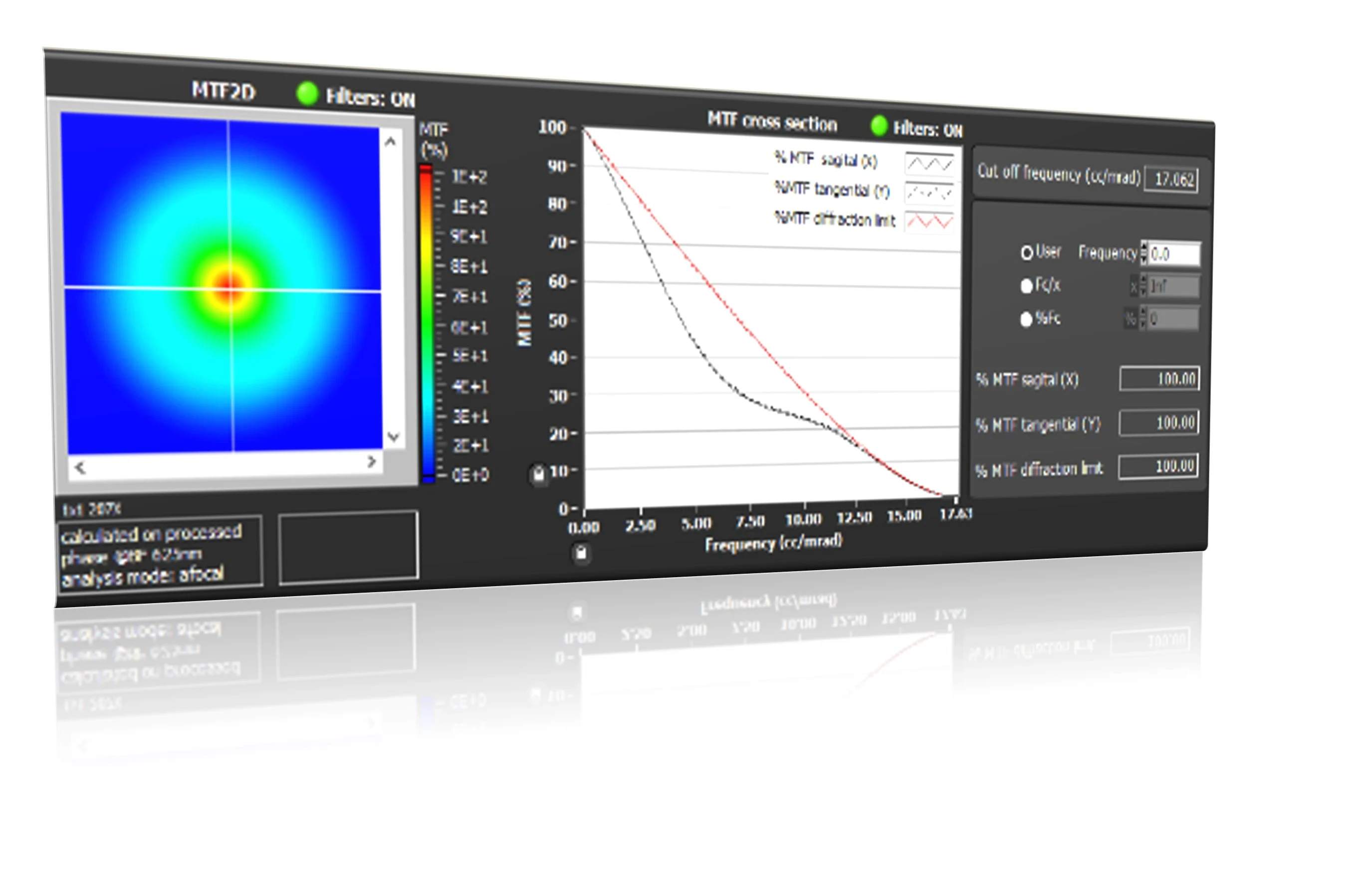

Förstå MTF-kurvor

MTF-resultat visas vanligtvis som en graf.

Även om MTF-diagram kan se tekniska ut, är grundidén okomplicerad.

Den horisontella axeln representerar vanligtvis rumsfrekvensen.

Det betyder hur fina detaljerna är.

Den vertikala axeln representerar kontrastöverföring.

Ett högre värde betyder att linsen bibehåller mer kontrast.

I allmänhet:

Hög MTF vid låga frekvenser betyder bra kontraståtergivning

Hög MTF vid höga frekvenser betyder bättre findetaljerad upplösning

Ett objektiv med stark prestanda bibehåller högre MTF-värden när detaljerna blir finare.

Varför MTF är viktigt i olika applikationer

Olika kameraapplikationer har olika optiska krav.

Säkerhetsövervakning

Säkerhetskameror fungerar ofta under utmanande förhållanden:

Lågt ljus

Långa avstånd

Breda scener

Flytta föremål

Ett objektiv med bra MTF-prestanda kan hjälpa till att bibehålla:

Ansiktsdetaljer

Fordonsinformation

Objektigenkänningsnoggrannhet

Speciellt i AI-baserade övervakningssystem påverkar bildkvaliteten direkt detekteringsprestandan.

Industriell vision

Machine vision-system inspekterar ofta små skillnader.

Exempel inkluderar:

Produktdefekter

Tillverkningsfel

Komponentpositionering

En liten förlust av detaljer kan påverka inspektionsnoggrannheten.

Höga MTF-objektiv ger tydligare och mer tillförlitliga bilddata.

Robotik och AI Vision

Robotar förlitar sig på kameror för att förstå sin miljö.

De måste känna igen:

Föremål

Hinder

Människor

Rörelse

Dålig optisk upplösning skapar osäkerhet för AI-algoritmer.

Bättre objektivprestanda ger renare visuell input.

Medicinsk bildbehandling

Medicinsk utrustning kräver ofta kompakta men högpresterande optiska system.

I dessa applikationer kan bildens klarhet direkt påverka diagnos och analys.

MTF hjälper ingenjörer att säkerställa att optiska system uppfyller stränga bildkrav.

MTF är inte den enda objektivutvärderingsstandarden

Även om MTF är extremt viktigt, utvärderar ingenjörer linser med bara en parameter.

En fullständig optisk utvärdering kan också inkludera:

Distorsion

Kromatisk aberration

Relativ belysning

Spöken

Blossa

Fokusstabilitet

Temperaturprestanda

Mekanisk tolerans

Ett objektiv med utmärkt MTF men dålig tillförlitlighet kanske inte passar för verkliga produkter.

Optisk teknik handlar alltid om balans.

Det bästa objektivet är inte bara det med det högsta numret.

Det är den som fungerar tillförlitligt i den avsedda applikationen.

Hur professionella linstillverkare använder MTF-data

För optiska tillverkare är MTF-testning inte bara ett utvecklingsverktyg.

Det är också en viktig kvalitetskontrollmetod.

Under linsutveckling använder ingenjörer MTF-resultat för att:

Optimera optisk design

Justera linsstrukturer

Jämför olika material

Förbättra monteringsnoggrannheten

Under massproduktion hjälper MTF-testning till att säkerställa överensstämmelse mellan olika satser.

Detta är särskilt viktigt eftersom det är mycket lättare att tillverka en utmärkt prototyp än att producera tusentals identiska linser.

En pålitlig linstillverkare måste kontrollera både optisk design och tillverkningsprocesser.

Boshi Optics: Fokus på verklig optisk prestanda

På Boshi Optics förstår vi att kunder inte köper linser enbart på grund av specifikationerna.

De köper pålitlig bildprestanda.

För applikationer inklusive säkerhetsövervakning, AI-vision, drönare, bilkameror, medicinsk bildbehandling och industriella system, påverkar optisk kvalitet direkt den slutliga produktupplevelsen.

Genom optisk design, precisionstillverkning och prestandautvärdering fokuserar Boshi Optics på att skapa linslösningar som ger stabil bildkvalitet i verkliga tillämpningar.

För i moderna kamerasystem:

Fler pixlar betyder inte automatiskt mer information.

Bättre optik skapar bättre bilder.

Och bättre bilder skapar bättre beslut.

Slutsats

MTF-testning är ett av de mest värdefulla verktyg ingenjörer använder för att förstå objektivets prestanda.

Det avslöjar vad megapixelnummer inte kan visa:

Hur tydligt ett objektiv återger detaljer

Hur väl den upprätthåller kontrasten

Om skärpan är konsekvent över hela bilden

Om det optiska systemet verkligen kan stödja sensorn

När du väljer ett kameraobjektiv är det viktigt att se bortom specifikationerna och förstå optisk prestanda.

En lins av hög kvalitet är inte bara en bit glas.

Det är grunden som gör att hela bildbehandlingssystemet kan prestera.
