Ett måste att läsa för upphandling: 5 dolda fällor i specifikationsblad för optiska linser

Verkligheten med att köpa optiska komponenter

Låt oss vara ärliga: att jämföra specifikationsblad för optiska linser kan kännas som att läsa ett främmande språk. De flesta inköpschefer och utländska köpare fokuserar naturligtvis på de tre stora:Upplösning (megapixlar), brännvidd och pris.Du hittar en leverantör som erbjuder ett "5MP 4mm F2.0-objektiv" för tjugo cent billigare än din nuvarande leverantör. Du lägger en enorm provbeställning. En månad senare går din ledande ingenjör in på ditt kontor med en kameramodul och säger: "Hörnen är helt suddiga och linsen träffar sensorglaset."

Vad gick fel? Du föll i de dolda fällorna av optiska parametrar.

För att köpa objektiv som en sann optisk insider måste du titta förbi rubriksiffrorna. Här är de 5 kritiska, ofta ignorerade specifikationerna som skiljer en framgångsrik produktion från en kostsam RMA-mardröm.

1. CRA (Chief Ray Angle): The Silent Megapixel Killer

Du köpte ett 5MP-objektiv och en 5MP-sensor, men din bild ser ut som en 2MP-kamera. Varför? Eftersom CRA inte matchade.

Huvudstrålningsvinkeln är den vinkel med vilken ljusstrålar träffar själva kanterna på bildsensorn. Moderna högupplösta sensorer har små, djupa pixlar. Om linsen böjer ljuset i en vinkel som är för brant (t.ex. en CRA på 25° på en sensor som kräver 15°), rinner ljuset in i fel pixelbrunnar.

• Resultatet:Svåra färgfransar (lila glorier) och helt suddiga kanter.

• Inköpsfix:Fråga alltid dina ingenjörer om sensorns maximala CRA-tillåtelse och matcha den strikt med objektivets specifikationsblad.

2. "Optisk" kontra "TV" förvrängning: Marknadsföringstricket

Om du köper linser för maskinseende, AGV-robotar eller ansiktsigenkänning är distorsion din fiende. Men leverantörer älskar att spela spel med detta nummer.

Du kanske ser ett specifikationsblad med anspråk på "Distortion: < 2%". Låter bra, eller hur? Men du måste fråga:Är det optisk distorsion eller tv-distorsion?

• Optisk distorsion:Ett matematiskt värde som alltid ser lägre ut på pappret.

• TV-förvrängning:Hur distorsionen faktiskt visas på en bildskärm eller på en AI-algoritm. Det är vanligtvis en mycket högre siffra.

• Inköpsfix:Om din AI-programvara behöver raka linjer, kräv strikt detTV-förvrängningvärde. Låt dig inte luras av det konstgjorda låga "Optiska" numret.

3. Linsstruktur (t.ex. 1G3P): Problemet med "sommaroskärpa"

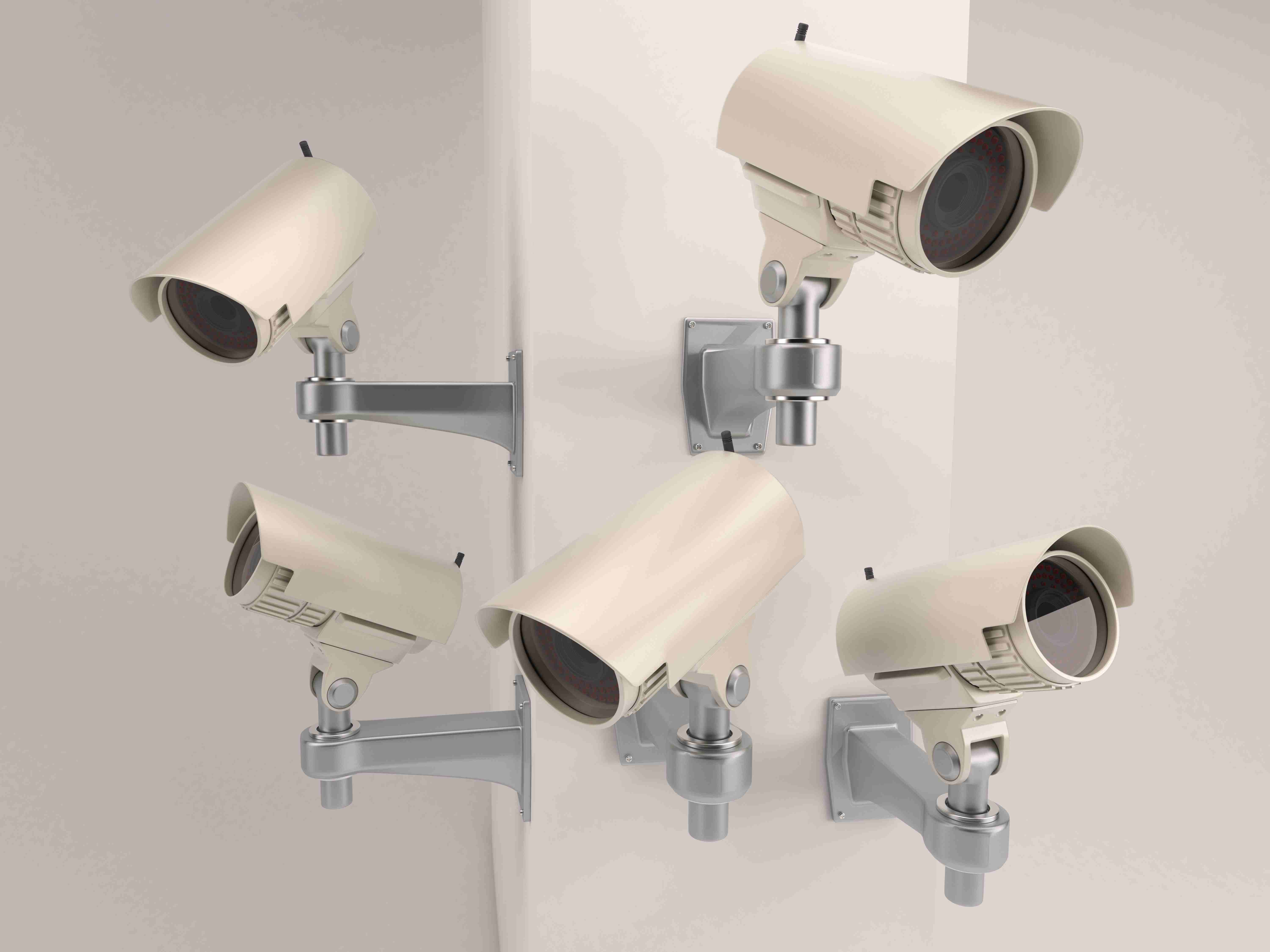

Du testar en billig lins av helt plast (4P) i ett luftkonditionerat labb, och det ser fantastiskt ut. Du distribuerar 10 000 säkerhetskameror i Texas eller Dubai. När sommaren slår på, expanderar plasten, fokus skiftar och varenda kamera blir suddig.

• Inköpsfix:Titta på den strukturella makeupen på specifikationsbladet. För miljöer med temperatursvängningar behöver du glas. A1G3P (1 glas, 3 plast)eller2G2Phybridstrukturen använder precisionsglaselement för att stabilisera optiken mot värme. Att betala lite mer för en hybridstruktur sparar dig enorma ersättningskostnader senare.

4. TTL (Total Track Length) & BFL: The Mechanical "Crunch"

Optisk prestanda betyder ingenting om objektivet inte fysiskt passar in i ditt kamerahus.

• TTL (Total Track Length):Avståndet från toppen av objektivet till bildsensorn. Om ditt kamerahus är superkompakt får ett objektiv med lång TTL helt enkelt inte plats bakom kupolglaset.

• BFL (Back Focal Length):Avståndet från botten av linshylsan till brännpunkten. Om BFL är för kort kommer att skruva in M12-linsen i fästet att den fysiskt kraschar in i (och går sönder) ditt dyra IR-CUT-filter.

5. F-nummer vs. faktisk överföring (beläggningar)

En F1.6 bländare från en billig fabrik och en F1.6 bländare från en premiumtillverkare kommerintesläpp in samma mängd ljus.

Varför? Eftersom blankt glas reflekterar bort ljuset. Tillverkare av avancerade linser använder flerlagers bredbandsantireflekterande beläggningar (AR Coatings) på varje enskild glasbit för att säkerställa 98 %+ ljusgenomsläpplighet. Billiga tillverkare hoppar över beläggningarna för att spara pengar, vilket resulterar i en mörk, brusig bild trots att de har rätt "F-nummer".

• Inköpsfix:Fråga leverantören om deras beläggningsprocesser. Om objektivet är otroligt billigt har de sannolikt kompromissat med AR-beläggningarna.

Bottom Line för sourcing

Sluta köpa objektiv baserade enbart på megapixlar och pris. Nästa gång en leverantör ger dig en offert, verifiera deras CRA, bekräfta TV-förvrängningen, kontrollera TTL mot dina mekaniska ritningar och fråga om glas-till-plast-förhållandet.

På Shanghai Silk Optical Technology Co., Ltd. skickar vi dig inte bara en prislista; vi tillhandahåller fullständig, transparent optisk ingenjörsdata. Vi hjälper inköpsteam att sömlöst matcha precisionsoptik till deras exakta sensor- och miljökrav, vilket säkerställer att din monteringslinje går utan en enda "dold" överraskning.
