Inledning: Objektsspecifikationsbladet är inte bara en siffrorstabell

När ingenjörer väljer ett kameraobjektiv är det första steget vanligtvis enkelt:

Öppna specifikationsbladet.

Sedan kommer den svåra delen.

Ett typiskt objektivdatablad kan innehålla:

• EFL
• F-nummer
• FOV
• MTF
• Distorsion
• CRA
• TTL
• Sensorformat
• Relativ belysning

För erfarna optiska ingenjörer berättar dessa siffror en historia.

För nybörjare kan de se ut som ett främmande språk.

Utmaningen är att inte hitta ett objektiv med de "bästa" specifikationerna.

Utmaningen är att förstå:

Vilka optiska parametrar har egentligen betydelse för din applikation?

En övervakningskamera, autonom robot, drönare, medicinsk utrustning och industriellt synsystem använder alla linser - men de kräver helt andra optiska egenskaper.

Den här guiden förklarar de väsentliga kameralinsspecifikationerna som ingenjörer behöver förstå innan de gör ett val.

---

1. Brännvidd (EFL): Grunden för objektivperspektiv

Vad är brännvidd?

Effektiv brännvidd (EFL) är en av de viktigaste specifikationerna för ett kameraobjektiv.

Det bestämmer:

• Förstoring
• Betraktningsvinkel
• Perspektivförhållande mellan objekt

Helt enkelt:

Kort brännvidd = bredare vy
Lång brännvidd = smalare vy

---

Vanliga exempel

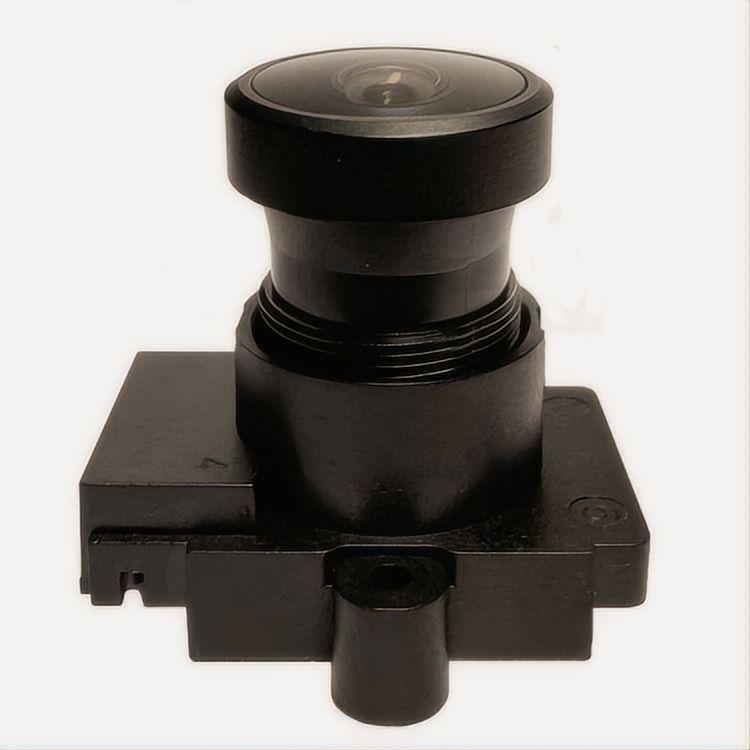

Vidvinkelobjektiv

Typiska brännvidder:

• 1,8 mm
• 2,8 mm
• 3,6 mm

Applikationer:

• Säkerhetskameror
• Smarta hemenheter
• Robotik
• Parkeringsövervakning

Fördelar:

• Stort täckningsområde
• Bättre miljömedvetenhet

Begränsningar:

• Högre distorsion
• Minskad objektstorlek på avstånd

---

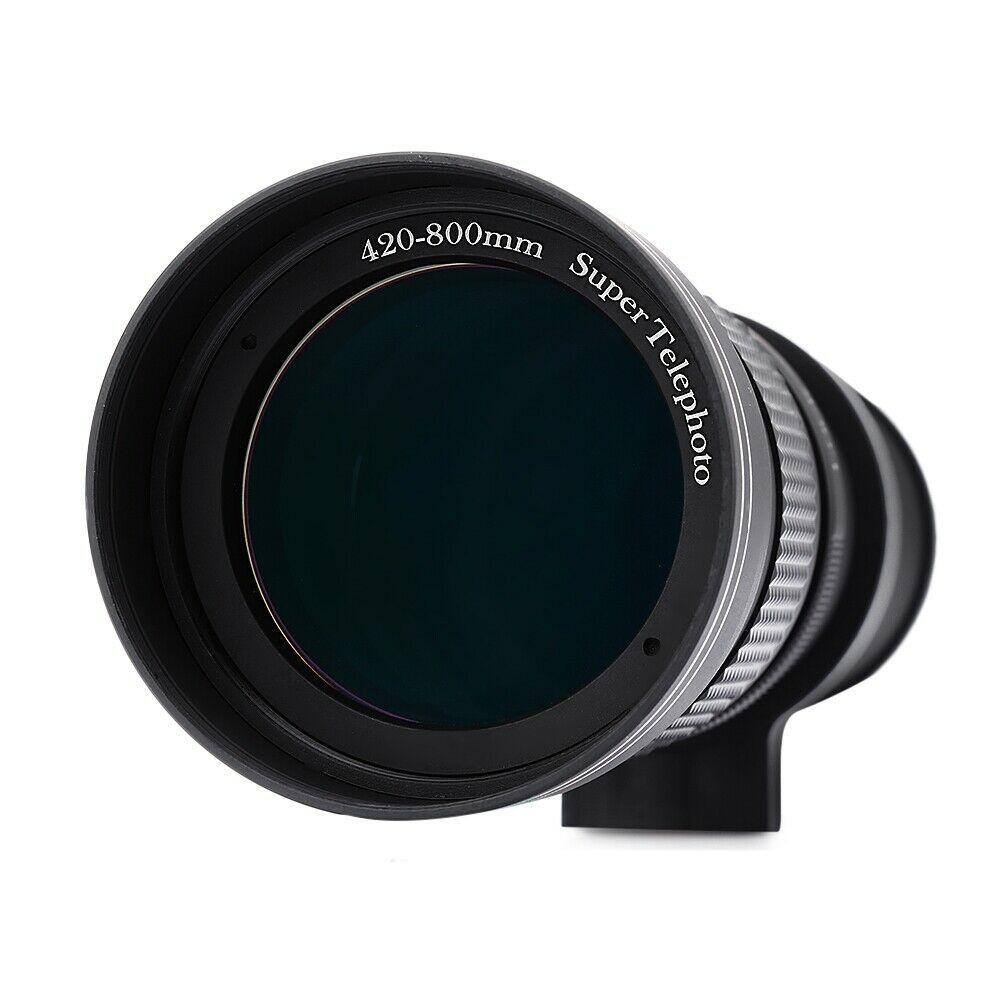

Teleobjektiv

Typiska brännvidder:

• 12 mm
• 25 mm
• 50 mm+

Applikationer:

• Trafikövervakning
• Långdistansbesiktning
• Industriell mätning

Fördelar:

• Fångar avlägsna detaljer

Begränsningar:

• Smalt synfält

---

2. Synfält (FOV): Hur mycket kan kameran se?

Synfält beskriver det synliga området som fångas av en lins.

Det uttrycks vanligtvis som:

• Horisontell FOV
• Vertikal FOV
• Diagonal FOV

---

Varför FOV är viktigt

Att välja fel FOV skapar dyra problem.

För smal:

• Fler blinda fläckar
• Fler kameror krävs
• Högre installationskostnad

För bred:

• Överdriven förvrängning
• Minskad igenkänningsnoggrannhet

En professionell objektivvalsprocess tar alltid hänsyn till:

• Målavstånd
• Detektionsområde
• Objektstorlek
• Krav på erkännande

---

3. Bländare (F-nummer): Objektivets förmåga att fånga ljus

Bländaren är en av de mest missförstådda specifikationerna.

F-talet representerar förhållandet mellan:

• Linsens brännvidd
• Ingångspupillens diameter

Ju mindre F-nummer:

→ Ju större bländare
→ Ju mer ljus kommer in i linsen

---

Vanliga bländarvärden

---

Varför Aperture är viktigt

Miljöer med svagt ljus skapar utmaningar:

• Ökat sensorljud
• Längre exponeringstid
• Rörelseoskärpa

En större bländare hjälper till genom att ge mer optisk information före elektronisk förstärkning.

Det är därför högpresterande applikationer i allt högre grad fokuserar på objektiv med stor bländare.

---

4. Sensorkompatibilitet: Linsen och sensorn måste fungera tillsammans

Ett vanligt misstag som ingenjörer gör är att välja ett objektiv endast baserat på brännvidd.

Ett objektiv måste också matcha sensorformatet.

Vanliga sensorstorlekar inkluderar:

• 1/4"
• 1/3"
• 1/2,7"
• 1/2"
• 1/1,8"
• 1/1,2"

---

Vad händer när de inte matchar?

Linsbildcirkel för liten

Resultat:

• Mörka hörn
• Vinjettering
• Förlorade pixlar

---

Objektiv designad för mindre sensor Används på större sensor

Resultat:

• Minskad bildkvalitet
• Dålig kantprestanda

---

Professionell optisk matchning kräver att man överväger:

• Sensor diagonal
• Pixelstorlek
• Huvudstrålvinkel
• Bildcirkel

---

5. Distorsion: Skillnaden mellan bred och användbar

Distorsion beskriver hur mycket raka linjer blir krökta i en bild.

Den vanligaste typen:

Barrel Distortion

Typiskt inom:

• Vidvinkellinser
• Fisheye linser



---

Distorsion är inte alltid dåligt.

Till exempel:

FPV-drönarlinser använder ofta avsiktligt stark vidvinkelförvrängning för att skapa uppslukande syn.

Dock:

Applikationer som:

• Mätsystem
• Registreringsskyltigenkänning
• Maskinseende

kräver bättre distorsionskontroll.

Nyckeln är inte att helt eliminera distorsion.

Nyckeln är att kontrollera distorsion enligt applikationsbehov.

---

6. MTF: Mätning av verklig optisk prestanda

MTF (Modulation Transfer Function) är en av de viktigaste optiska utvärderingsmetoderna.

Den beskriver hur väl en lins överför kontrast från ett objekt till en bild.

Helt enkelt:

Högre MTF = Bättre förmåga att återge detaljer.

---

Varför MTF är viktigt

Två linser kan ha:

• Samma brännvidd
• Samma bländare
• Samma upplösning betyg

Men helt annan bildkvalitet.

Varför?

Eftersom optisk prestanda beror på:

• Glaskvalitet
• Linsstruktur
• Beläggningsteknik
• Tillverkningsprecision

MTF avslöjar den verkliga optiska förmågan.

---

7. CRA (Chief Ray Angle): Kritisk för moderna sensorer

CRA beskriver vinkeln för inkommande ljusstrålar som når sensorn.

Moderna CMOS-sensorer är mycket känsliga för CRA.

Felaktig CRA-matchning kan orsaka:

• Färgskuggning
• Minskad ljusstyrka
• Bildförsämring

Denna parameter är särskilt viktig för:

• Bilkameror
• Maskinseende
• Högupplösta sensorer

---

8. TTL och mekaniska konstruktionsparametrar

Optisk prestanda är inte den enda faktorn.

Ingenjörer måste också överväga mekanisk kompatibilitet.

Viktiga parametrar inkluderar:

TTL (Total Track Length)

Det optiska avståndet från den första linsytan till bildplanet.

Viktigt för:

• Kameramoduldesign
• Utrymmesbegränsade applikationer

---

Monteringstyp

Vanliga gränssnitt:

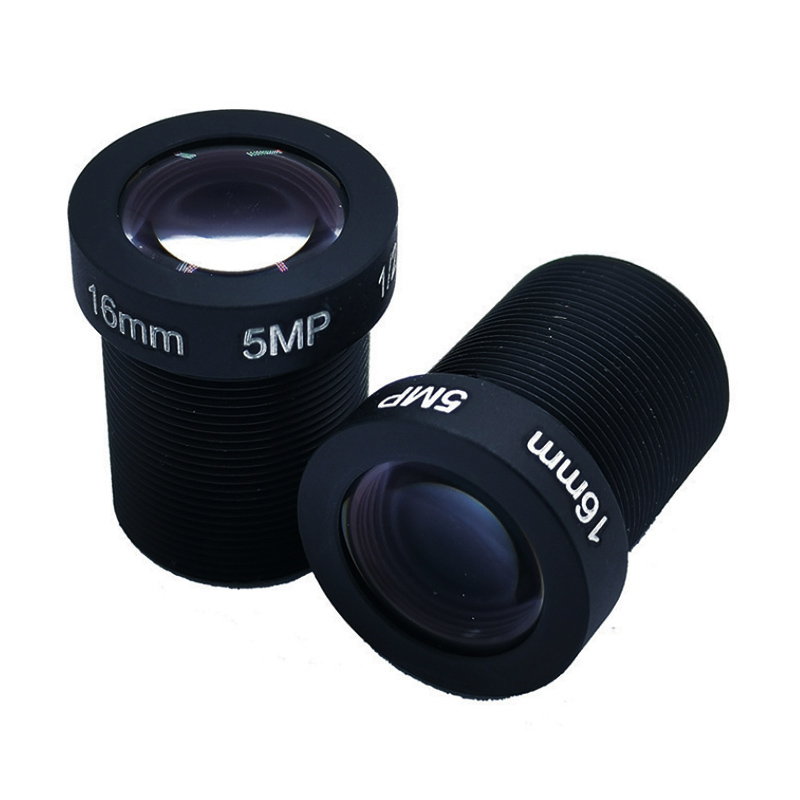

• M12 fäste
• CS-fäste
• C-fäste
• F fäste
• Anpassade fästen

Fästet bestämmer den mekaniska integrationen.

---

9. Relativ belysning: Bildkvalitet över hela ramen

Relativ belysning beskriver ljusstyrkans konsistens från mitten till kanten.

Dålig relativ belysning orsakar:

• Mörka hörn
• Ojämn bildljusstyrka

Detta är särskilt viktigt för:

• Vidvinkellinser
• Övervakningskameror
• AI vision system

En bra lins bör bibehålla konsekvent belysning över hela bilden.

---

10. Det vanligaste misstaget: att välja specifikationer istället för lösningar

Ett av de största misstagen ingenjörer gör är att endast jämföra linser med siffror.

Till exempel:

"Lens A har högre upplösning, så det måste vara bättre."

Inte nödvändigtvis.

Ett framgångsrikt objektivval tar hänsyn till hela systemet:

• Sensor
• Ljusmiljö
• Arbetsavstånd
• AI-krav
• Bildbehandlingsförmåga

Det bästa objektivet är inte det med den högsta specifikationen.

Det är den som är optimerad för applikationen.

---

Hur ingenjörer bör utvärdera en kameralins

Innan du väljer ett objektiv, fråga:

Ansökningsfrågor

• Vilka föremål behöver upptäckas?
• Vad är arbetsavståndet?
• Vilka ljusförhållanden finns?
• Är färginformation viktig?
• Är AI-analys involverad?

---

Optiska frågor

• Är FOV tillräcklig?
• Är bländaren tillräckligt stor?
• Stämmer sensorn?
• Är distorsion acceptabelt?
• Är kantprestanda viktigt?

---

Systemfrågor

• Är storleken begränsad?
• Krävs temperaturstabilitet?
• Är långsiktig tillförlitlighet viktigt?

---

Slutsats: Att förstå linsspecifikationerna skapar bättre bildsystem

Kameralinsspecifikationer är inte bara tekniska siffror.

De representerar optiska beslut som direkt påverkar systemets prestanda.

En väl utvald lins kan förbättra:

• Bildkvalitet
• AI-noggrannhet
• Systemtillförlitlighet
• Produktens konkurrenskraft

Ett dåligt valt objektiv kan begränsa även den mest avancerade kameran och algoritmen.

I moderna bildsystem väljer ingenjörer bara en bit glas.

De väljer grunden för visuell intelligens.

---

Slutlig insikt

En sensor fångar pixlar.

En algoritm bearbetar information.

Men linsen avgör vilken information som finns i första hand.

Bättre optisk förståelse leder till bättre tekniska beslut.
