Varför måste kameralinser överleva temperaturförändringar
Sätt en kamera utomhus på vintern.
Låt det sedan ligga där till sommaren.
Kameran kan fortfarande slås på. Sensorn fungerar fortfarande. Elektroniken är fortfarande igång.
Men ser bilden exakt likadan ut?
Inte nödvändigtvis.
Detta är en av de saker som är lätta att förbise när man väljer kameralins. En lins kan se perfekt skarp ut i ett laboratorium vid rumstemperatur, men ändå bete sig annorlunda efter att ha tillbringat timmar på en varm parkeringsplats eller en iskall utomhusmiljö.
Anledningen är enkel:
En kameralins är inte dimensionellt eller optiskt stabil när temperaturen ändras.
Och när du har att göra med ett optiskt system mätt i bråkdelar av en millimeter kan "små" förändringar bli mycket verkliga bildproblem.
En lins är lika mycket ett mekaniskt system som ett optiskt
När människor tittar på en kameralins tänker de oftast på glas.
Det är vettigt. Glaset är där ljuset går.
Men inuti en riktig lins är det mycket mer som händer.
Det finns optiska element, linshylsor, distanser, hållare, trådar, självhäftande material och ibland optiska plastelement. Olika delar är gjorda av olika material och olika material reagerar olika på temperaturen.
När temperaturen stiger expanderar material.
När temperaturen sjunker drar de ihop sig.
Problemet är att de inte alla expanderar eller drar ihop sig med exakt lika mycket.
Föreställ dig flera optiska element placerade på noggrant beräknade avstånd från varandra.
Värm nu hela linsen.
Linshylsan expanderar. De optiska elementen ändras något. Avståndet mellan elementen ändras. De optiska materialens brytningsegenskaper kan också förändras med temperaturen.
Linsen har inte gått sönder.
Inget ser uppenbart fel ut från utsidan.
Men optiskt sett är systemet inte längre exakt där designern ursprungligen tänkt sig.
Det är där saker och ting börjar bli intressanta.
Fokus kan röra sig utan att kameran rör sig
En av de vanligaste konsekvenserna är fokusskifte.
En lins med fast fokus är utformad så att bilden som bildas av det optiska systemet hamnar på rätt plats i förhållande till sensorn.
Ändra den optiska geometrin så kan den bästa fokuspositionen flyttas.
Detta är särskilt viktigt för kameror som är permanent installerade.
Föreställ dig en säkerhetskamera fokuserad under monteringen vid cirka 23°C.
På natten sjunker temperaturen till -20°C.
Under följande eftermiddag står kamerahuset i direkt solljus och blir mycket varmare.
Själva kameran har inte rört sig.
Sensorn har inte rört sig.
Men objektivet kan ha ändrats tillräckligt för att punkten med bästa fokus ska ändras.
På fabriken såg bilden skarp ut.
Ute, flera timmar senare, kan det se märkbart mjukare ut.
Det är därför "linsen fungerar vid -20°C till 60°C" och "linsen bibehåller god optisk prestanda från -20°C till 60°C" inte nödvändigtvis är samma uttalande.
Den andra frågan är den ingenjörer faktiskt bryr sig om.
Varför optiska material är viktiga
Temperaturen ändrar inte bara de fysiska dimensionerna på en lins.
Optiska material har också temperaturberoende brytningsegenskaper.
Detta innebär att det optiska beteendet hos en lins kan ändras på två sätt samtidigt:
geometrin förändras, och det optiska materialet i sig förändras.
För ett enkelt optiskt system kan effekten vara relativt liten.
För ett mer krävande objektiv, särskilt ett med flera element och snäva prestandakrav, kan dessa förändringar ackumuleras.
Resultatet kan visa sig som fokusförskjutning, förändringar i MTF, ändrat aberrationsbeteende eller andra förändringar i bildkvalitet.
Det är också därför linsdesign aldrig bara handlar om att beräkna den optiska vägen vid en temperatur.
En bra design måste ta hänsyn till miljön där objektivet faktiskt kommer att fungera.

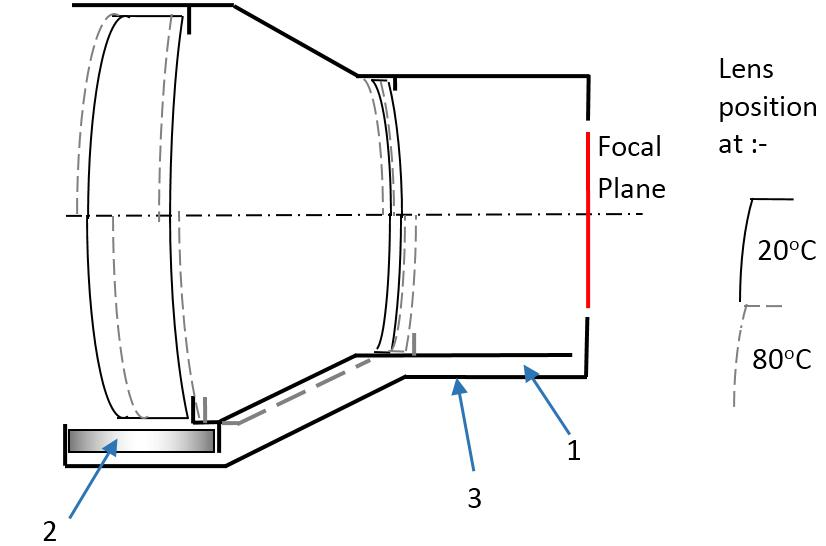

Det är därför Athermalization existerar
Detta leder oss till en term som optiska ingenjörer använder ofta:
atermisering.
Det låter komplicerat, men grundidén är ganska praktisk.
Om temperaturen ändå kommer att förändra linsen, varför inte utforma det optiska systemet så att dessa förändringar kompenserar för varandra?
Ingenjörer kan välja optiska material med olika termiska egenskaper, justera elementavstånd, välja lämpliga mekaniska material eller designa den mekaniska strukturen för att kompensera för termisk expansion.
Målet är inte nödvändigtvis att göra varje enskild komponent immun mot temperatur.
Det vore orealistiskt.
Målet är att göra det optiska systemet som helhet mindre känsligt för temperaturförändringar.
Detta blir allt viktigare i bilkameror, utomhusövervakning, industriell vision, drönare och andra applikationer där kameran inte kan leva i ett bekvämt inomhusrum.
Utomhuskameror har ett mycket svårare liv

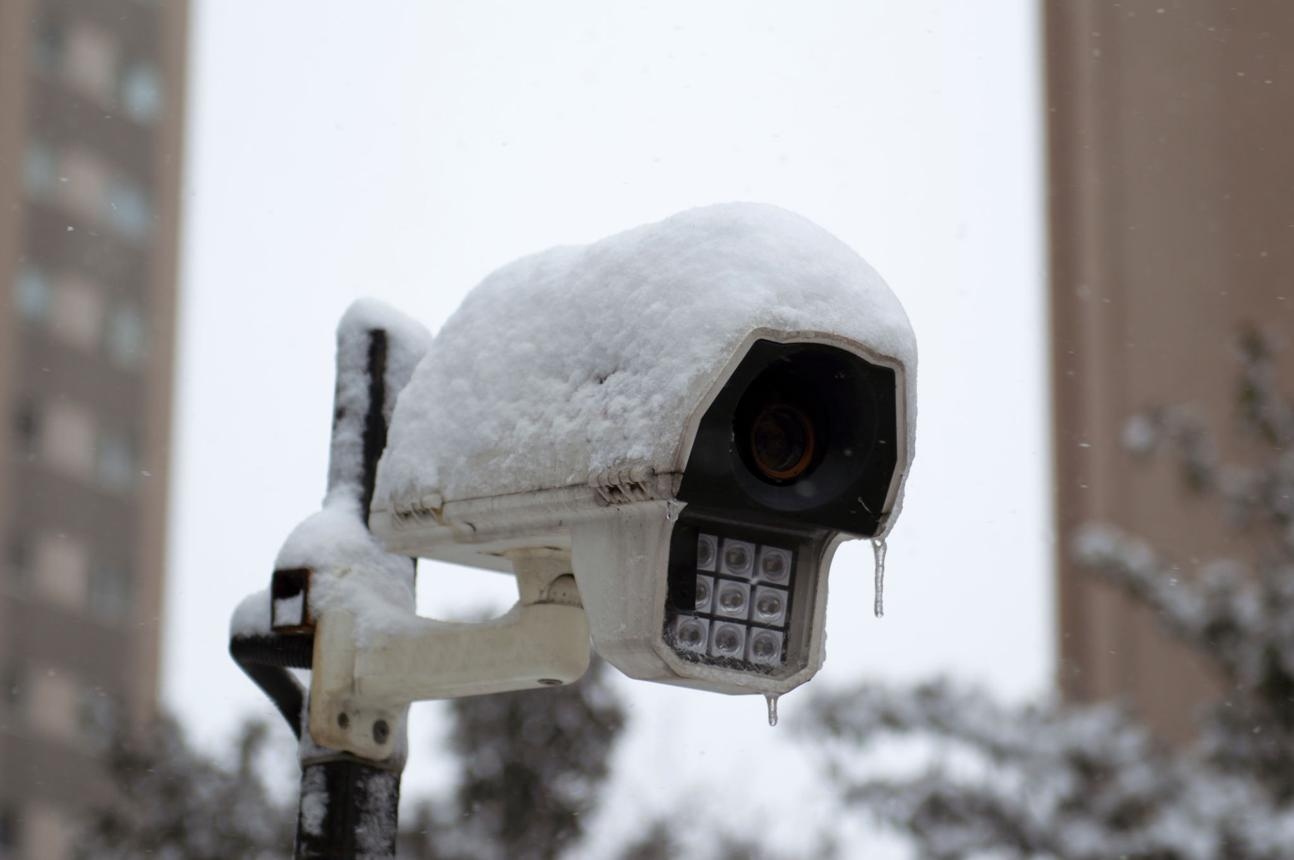

Överväg en säkerhetskamera på parkeringsplatsen.
På natten kan kameran fungera i en kall miljö.
Under dagen kan samma kamera sitta i ett mörkt hölje som utsätts för direkt solljus. Temperaturen inuti huset kan skilja sig betydligt från den omgivande luften.
Föreställ dig nu att du gör detta varje dag.
Frågan är inte bara om linsen kan överleva en varm dag eller en kall natt.
Det är om det optiska systemet kan bibehålla sin prestanda genom upprepade temperaturförändringar.
Det är därför temperaturcykling är användbart under produktutvärdering.
Ingenjörer kan utsätta objektivet eller kamerasystemet för olika temperaturförhållanden och sedan kontrollera om den optiska prestandan håller sig inom det erforderliga området.
För en linstillverkare är den här typen av tester mycket mer informativ än att bara kontrollera om objektivet fortfarande slås på efteråt.
En kamera som slår på är inte nödvändigtvis en kamera som fortfarande ger en bra bild.
Bilkameror Drar problemet vidare
Fordonsapplikationer gör termisk stabilitet ännu viktigare.
Ett fordon kan flytta från en kall utomhusmiljö till direkt solljus. Kameran kan vara monterad bakom en vindruta, nära fordonskarossen eller på en annan plats där lokala temperaturer blir ganska höga.
Kameran måste också arbeta upprepade gånger genom dessa temperaturcykler under dess livslängd.
Av denna anledning ägnar ofta billinsutveckling stor uppmärksamhet åt termiskt beteende, mekanisk stabilitet, optisk inriktning och långsiktig konsistens.
Samma princip gäller för andra krävande bildbehandlingsapplikationer.
En drönare som flyger på höjden upplever inte samma termiska miljö som en kamera som sitter på ett skrivbord.
En industrikamera nära maskiner kan utsättas för kontinuerlig värme.
En utomhusövervakningskamera kan möta stora dag-natt-temperaturskillnader.
Den optiska designen måste matcha den faktiska miljön – inte de bekväma förhållandena i laboratoriet.
Temperaturtestning är där skillnaden visar sig
Det är också här skillnaden mellan ett linsprov och en produktionsklar lins blir uppenbar.
Under utvecklingen kan en optisk design fungera mycket bra vid rumstemperatur.
Men när objektivet går in i massproduktion dyker en annan fråga upp:
Kan samma optiska prestanda bibehållas över produktionspartier och över temperaturförhållanden?
Det kräver mer än optisk beräkning.
Det handlar om materialval, mekaniska toleranser, monteringsnoggrannhet, inspektion och miljötestning.
Boshi Optiknärmar sig linstillverkning som en integrerad process, som omfattar optisk bearbetning, precisionsformning, linsmontering och inspektion. För applikationer med höga miljökrav blir denna tillverkningskonsistens lika viktig som den ursprungliga optiska designen.
Eftersom det finns lite värde i att designa en lins som presterar vackert vid 23°C om den verkliga applikationen tillbringar större delen av sitt liv någon annanstans.
Så, behöver varje lins extrem temperaturbeständighet?
Inga.
Och detta är en viktig punkt.
En lins för en inomhuskamera behöver inte nödvändigtvis samma värmekrav som en bilkamera eller ett utomhussäkerhetssystem.
Det finns inget universellt "bästa" driftstemperaturintervall.
Rätt specifikation beror på applikationen.
Det viktiga är att förstå den faktiska miljön innan du väljer objektiv.
Var ska kameran installeras?
Vad är det förväntade temperaturintervallet?
Kommer temperaturen att förändras långsamt eller snabbt?
Kommer linsen att uppleva upprepade temperaturväxlingar?
Kräver applikationen stabilt fokus över hela sortimentet?
Dessa frågor är ofta mer användbara än att bara be om den högsta temperaturklassificeringen på ett datablad.
En lins måste fungera där kameran fungerar
Det är den delen som ibland missas.
En kameralins är inte testad så att en tillverkare kan sätta ett imponerande temperaturtal på ett specifikationsblad.
Temperaturprestanda spelar roll eftersom bilden är viktig.
En lins som förblir mekaniskt intakt men tappar fokus, kontrast eller optisk konsistens under verkliga driftsförhållanden har inte riktigt löst problemet.
För optiska ingenjörer, inköpsteam och kameratillverkare är den bättre frågan därför inte:
"Kan den här linsen överleva temperaturen?"
Det är:
"Kan det här objektivet bibehålla den optiska prestanda som vår kamera behöver över hela temperaturområdet?"
Det är en mycket mer användbar fråga.
Eftersom kameror inte bor i laboratorier.
De lever på bilar, byggnader, drönare, maskiner, gator, fabriker – och allt oftare på platser där temperaturen är allt annat än behaglig.
Ett bra kameraobjektiv är inte designat för en temperatur. Den är designad för den miljö där kameran faktiskt måste arbeta.
