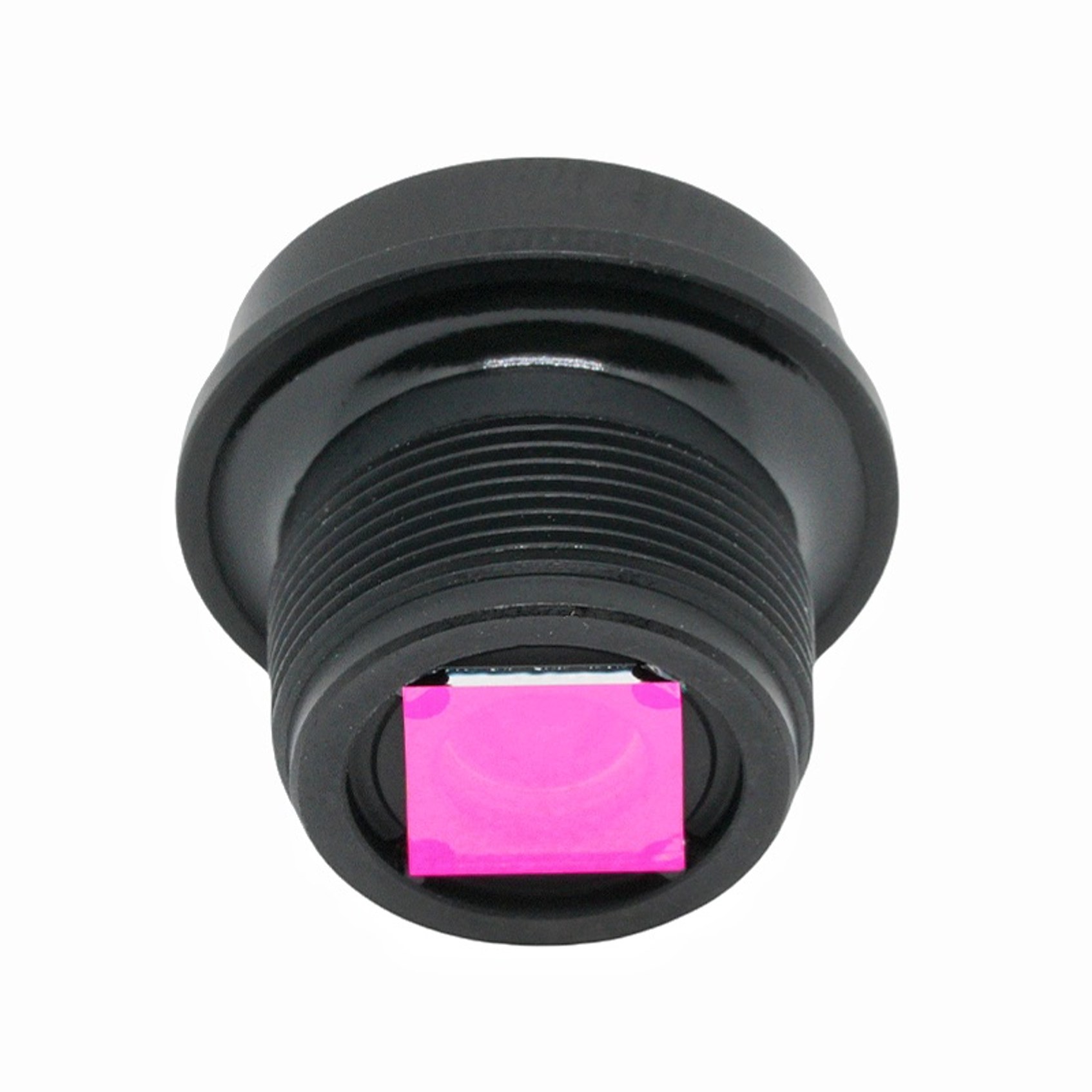

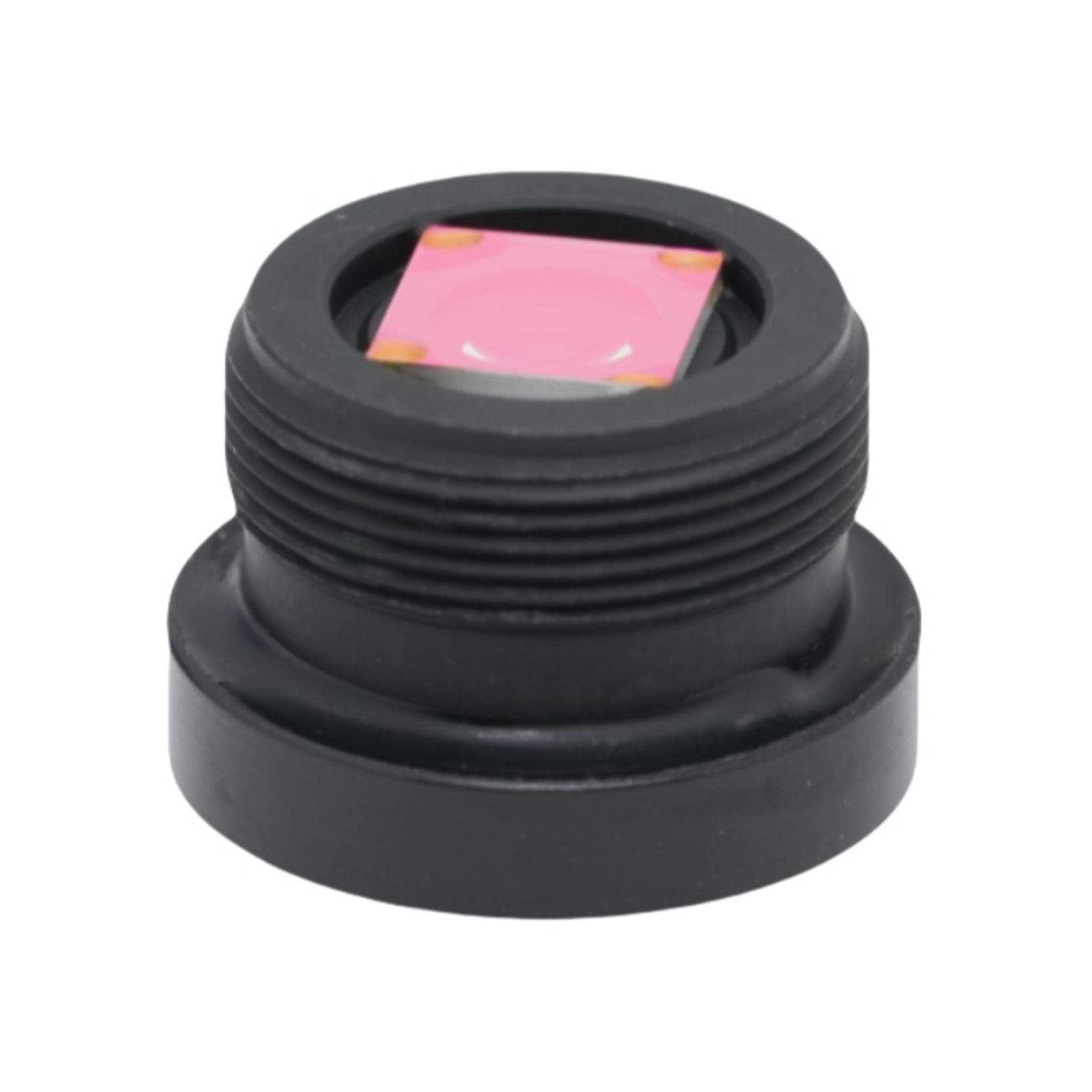

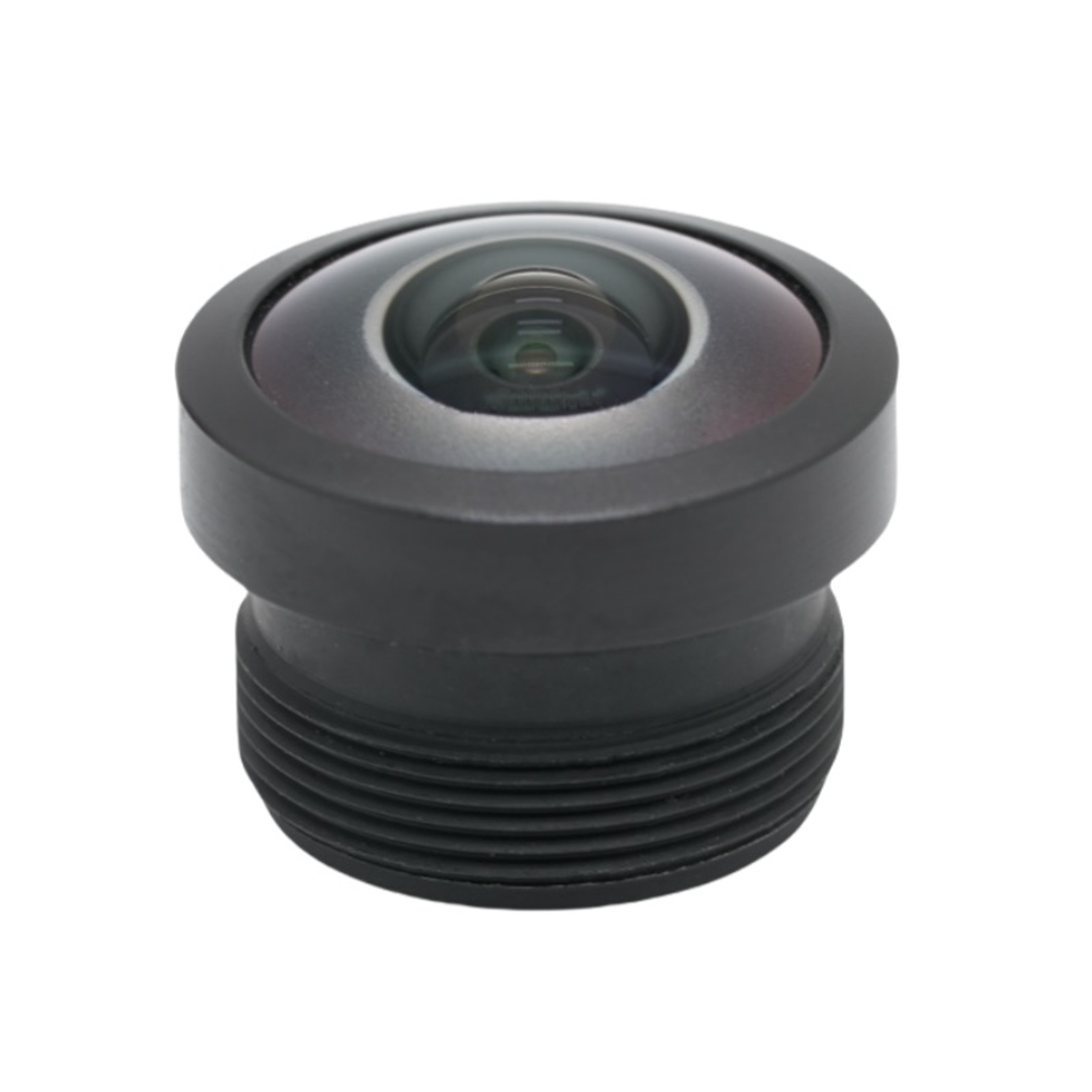

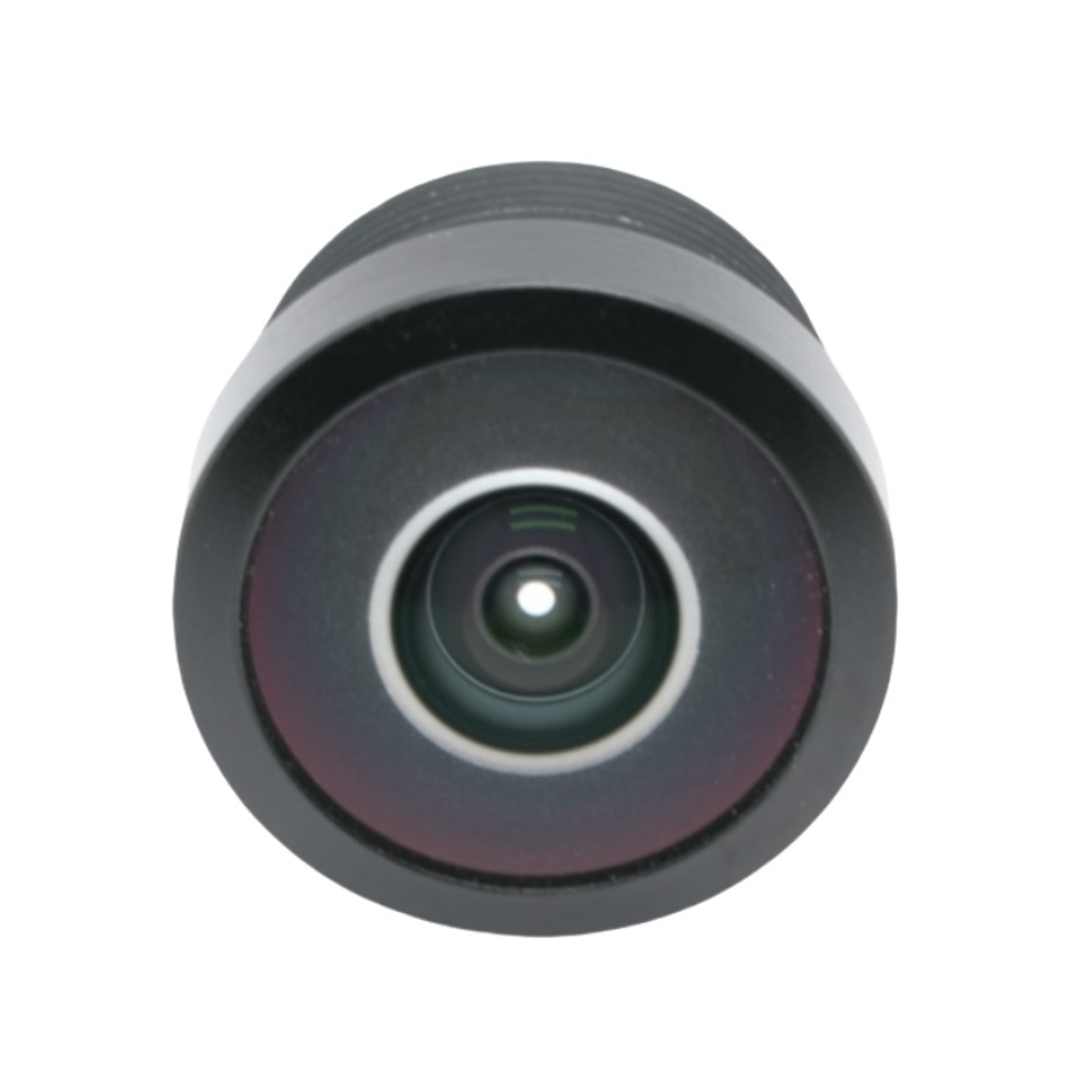

1,5 mm Fisheye-objektiv

Produktkort

Tillverkat av BOSHI Optical Technology, detta kompakta fisheye-objektiv har 1,5 mm brännvidd och F2,2 bländare, perfekt matchad för 1/4-tums AR0144-sensor. Den levererar 200 graders synfält för att fånga omfattande scen täckning inom begränsat installationsutrymme. Den väl optimerade optiska strukturen garanterar stabil relativ belysning och kontrollerad huvudstrålevinkel för konsekvent sensorprestanda. Detta kortkameraobjektiv har M12-fäste för enkel montering i miniatyrkameramoduler. Den betjänar olika industri- och övervakningsprojekt, vilket ger tillförlitlig bildproduktion för massproduktion och prototyptestning. Varje enhet från BOSHI Optical Technology genomgår strikt optisk inspektion för att tillfredsställa kundernas krav på stora volymer.

Produktdetaljerad beskrivning

1. Detaljerad parameter

- Detta ultravidvinkelobjektiv kommer med 1,5 mm brännvidd inom 5 procents tolerans, tillsammans med F2.2 bländare med 5 procent tolerans för att balansera bildens ljusstyrka och skärpedjup. Dess totala spårlängd når 13,03 mm plus ett mindre toleransområde, och bakre brännvidd mäter 3,08 mm för korrekt sensorpassning.

- Designad för 1/4 tums AR0144-sensor, denfisheye linsger diagonalt 200 graders synfält, 167 grader horisontellt synfält och 118,4 grader vertikalt synfält. Distorsionsvärdet når negativt 85,0 procent typiskt för storvinklar fisheye-effekt. Relativ belysning uppnår 65,0 procent medan CRA håller sig under 18,0 grader för att undvika vinjetteringsrisk för målsensorn. Standard M12-fäste stöder direkt installation för vanlig kortkamerahårdvara.

2. Detaljerad analys av prestandafördelar

- Brännvidden på 1,5 mm och bländaren F2,2 samverkar för att uppnå bra ljusintag, vilket stöder tydlig bildåtergivning i miljöer med medelhögt ljus utan extra extra ljuskälla. Den kontrollerade CRA under 18,0 grader matchar mottagningsfunktionen hos 1/4-tums AR0144-sensor och minskar bildens mörkare hörn.

- 65,0 procent relativ belysning håller jämn ljusstyrka över hela bilden, vilket förbättrar den övergripande bildkvaliteten för detta kortkameraobjektiv. 200 graders synfält tar bort döda fläckar så en enda kameraenhet kan täcka mycket större övervakningszon. Kompakt total spårlängd stöder miniatyriserad moduldesign för utrustning med begränsad utrymme. Standard M12-fäste möjliggör snabbt utbyte och kompatibilitet med vanliga kamerahusdelar. Strikt toleranskontroll frånBOSHI optisk tekniksäkerställer konsekvent optisk prestanda bland massproducerade linssatser.

3. Detaljerad applikationsfältsanalys

- Övervakningsutrustning:Denna fisheye-lins passar minisäkerhetskameror inomhus för butiker och små kontor, och utnyttjar 200 graders synfält för att övervaka hela rummet via en enda enhet.

- Industriella synmoduler:Den 1/4-tums AR0144-sensorkompatibla linsen fungerar för perifer övervakning av utrustning och visuell extra maskininspektion med behov av kompakta moduler.

- Smarta hemenheter:Används i hemövervakningskameror och visuella dörrklockor, där 1,5 mm brännvidd ger bred scenfångning i små produkthöljen.

- Tilläggsvision för fordon:Lämplig för omgivande kameramoduler med kort räckvidd för att observera fordon i närheten.

- Miniatyrkameraprojekt för konsumenter:Används för anpassad USB-kamerautveckling och prototypverifiering av forskningsinstitut och produktutvecklare.
