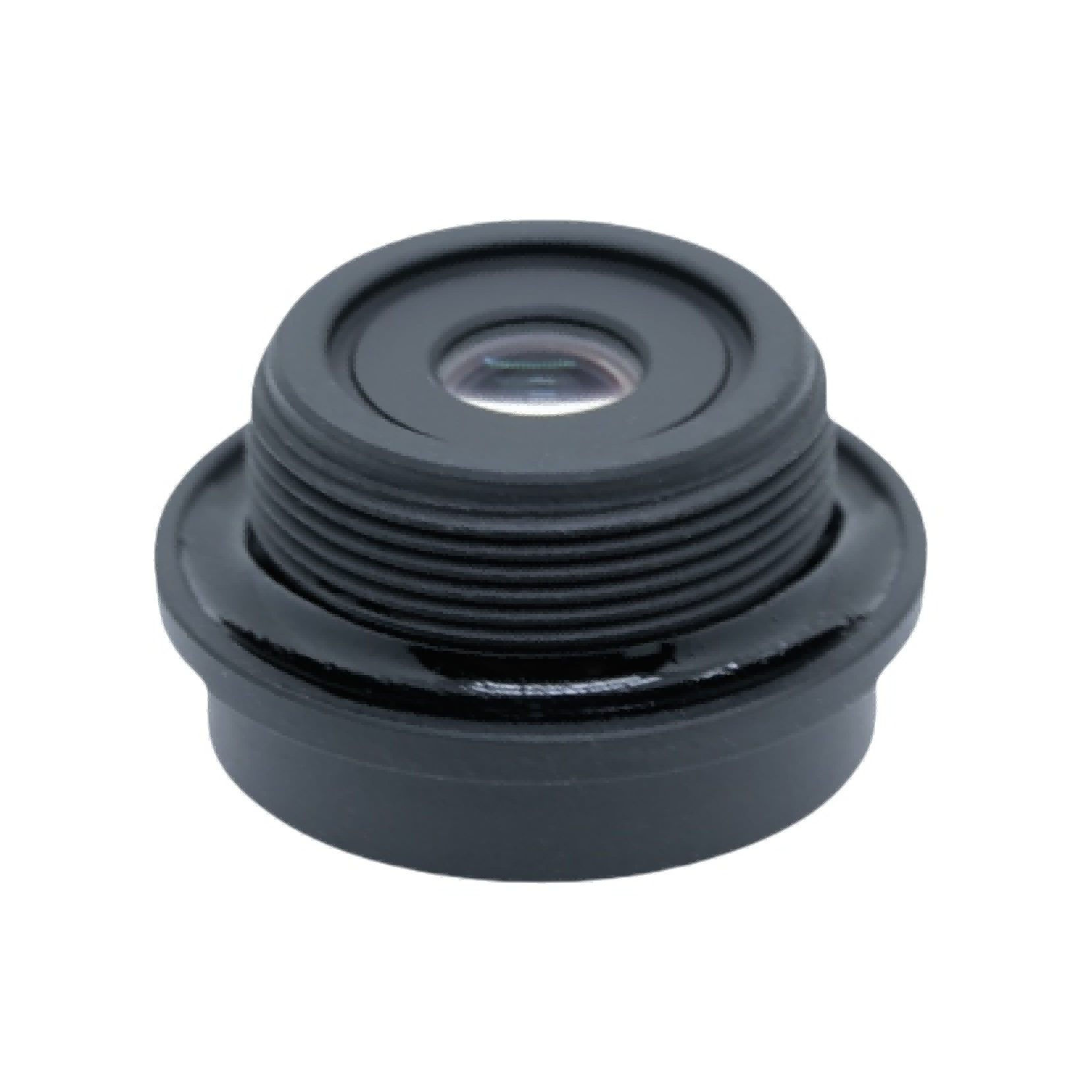

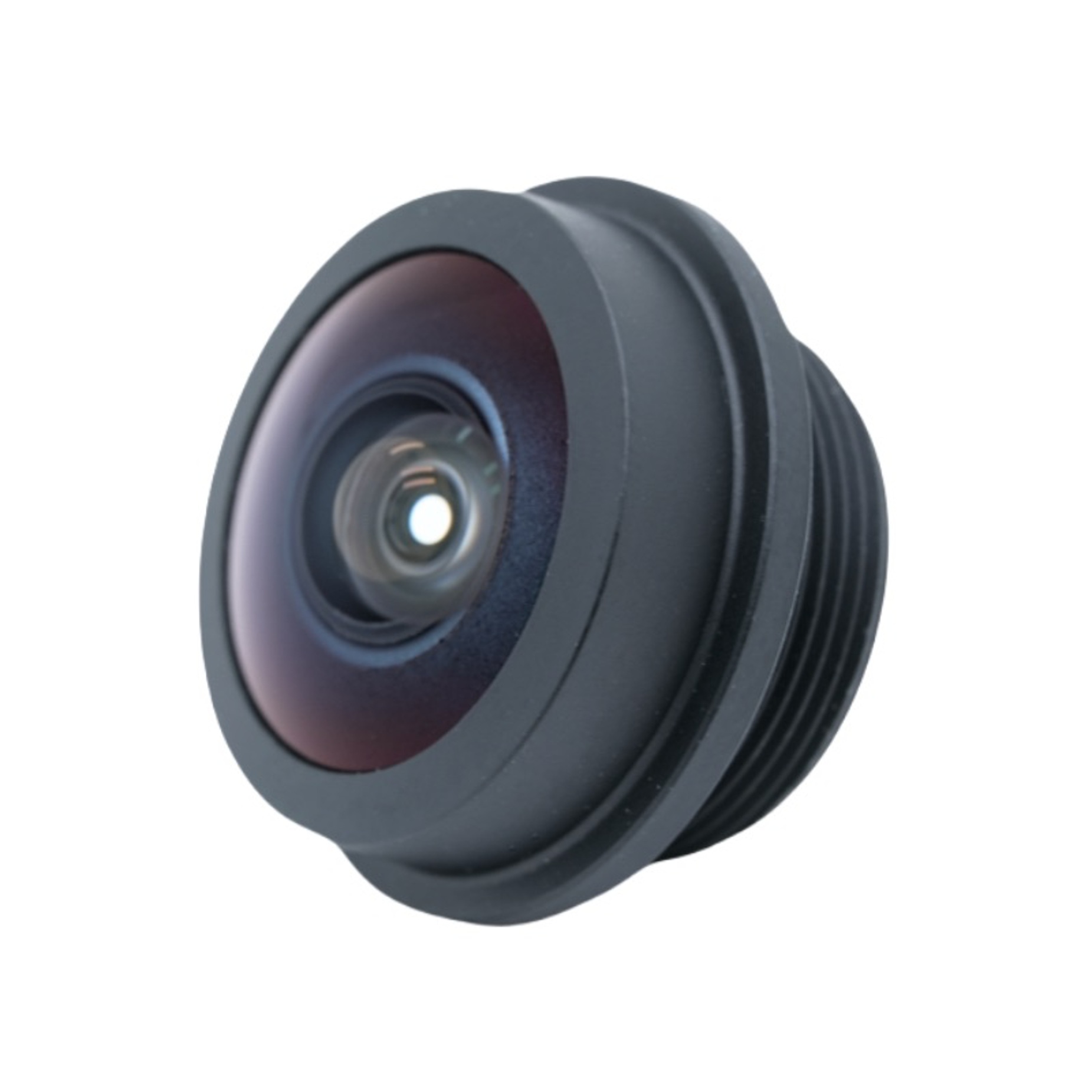

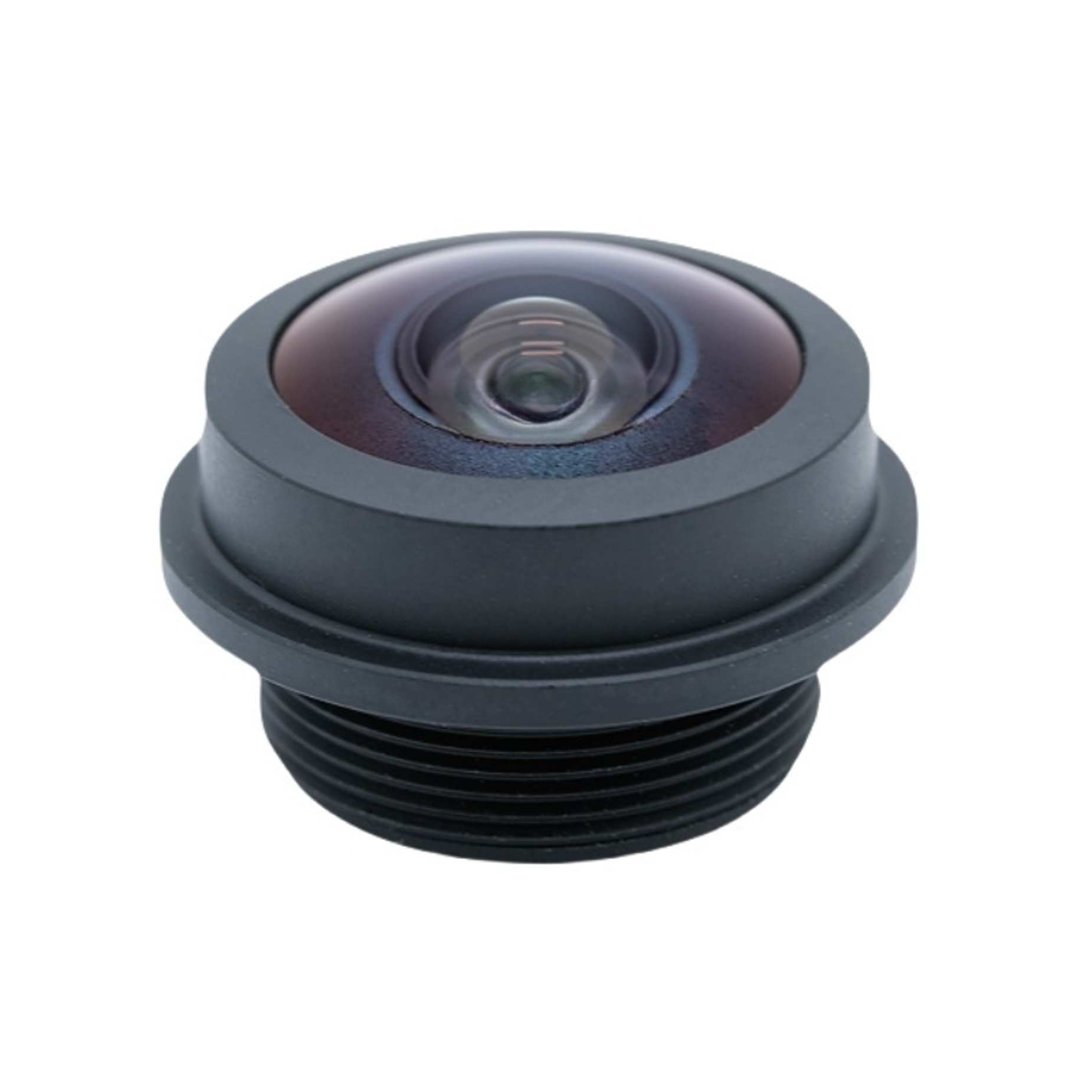

1,8 mm Fisheye-objektiv

Produktkort

Tillverkad av BOSHI Optical Technology, denna högpresterande ultravidvinkel M12-lins är optimerad för 1/2,9 tums sensorn, utrustad med 1,8 mm brännvidd och F2,0 bländare för att realisera extraordinär stor scenfångningskapacitet. Den ger ett 208 graders diagonalt visningsområde för att realisera komplett panoramabild utan visuella döda zoner. Kompakt mekanisk storlek möjliggör enkel inbäddning i små kameramoduler. Varje enhet genomgår strikta optiska tester för att uppnå konstant hög relativ belysning och hanterbar f-theta-distorsion. BOSHI Optical Technology utnyttjar moget arbetsflöde för optisk tillverkning för att upprätthålla tillförlitlig produktkonsistens för massorderkrav för panoramaövervakning och maskinseende optikprojekt.

Produktdetaljerad beskrivning

1. Parameter

Brännvidden når 1,8 mm med en tolerans på plus och minus 5 procent. Denna brännvidd på 1,8 mm stöder extremt stor betraktningsvinkel och matchar specifikationskravet för 1/2,9 tums sensor.

Arbetsöppningen är F2.0 med en tolerans på plus och minus 5 procent. Denna bländare F2.0 säkerställer tillräcklig ljusinsläpp för bildtagning i svagt ljus.

Total spårlängd är 13,26 mm med plus och minus 0,3 mm tolerans. Bakre brännvidd bibehåller 3,2 mm för korrekt sensorfokuseringsposition.

Synfältsspecifikationen inkluderar 208 graders diagonal vinkel, 173 graders horisontell vinkel och 93 graders vertikal vinkel. Denna 208 graders fisheye-visningskapacitet täcker extremt brett scenområde.

F-theta distorsionsvärde kontrolleras till minus 8,0 procent. Låg f-theta-förvrängning minskar bilddeformationen för panoramautsikt.

Relativ belysning når 50,0 procent. Hög relativ belysning dämpar effektivt mörka hörnfenomen vid bildkanterna.

Huvudstrålningsvinkeln håller sig under 18,0 grader. Detta index optimerar ljusinfallsförhållandena för 1/2,9 tums sensorn.

Använder standard M12-fästes linsgränssnitt med gängspecifikation M12 multiplicerat med P0,5. Den stöder snabb montering och utbyte av standardkamerahårdvara.

2. Prestandafördelar

Ger 208 graders fisheye ultravidvinkeltäckning. En enda lins kan fånga ett stort område så att användarna minskar mängden hårdvara och den totala projektkostnaden för panoramaövervakning.

F2.0 bländare ger utmärkt ljusinsamlingsförmåga. Det förbättrar bildens ljusstyrka i svag miljö och sänker behovet av extra utfyllnadsljuskälla.

Väljusterad huvudstrålevinkel passar CMOS-mottagningsfunktionen. Den fungerar tillsammans med hög relativ belysning för att hålla jämn ljusstyrka från bildcentrum till bildkant.

Kontrollerad låg f-theta-distorsion balanserar vidvinkelkarakteristik och bildverklighet. Det undviker kraftig bildförvrängning som stör vanliga fisheye-produkter.

Standard M12-fästes linsdesign ger stark kompatibilitet. Den kan passa de flesta kommersiella miniatyrkameramoduler inom optikindustrin för maskinseende.

Optimerad mekanisk dimension stöder miniatyriserad produktdesign. Det sparar internt utrymme för kompakt övervakningsenhet, smart terminal och robotutrustning.

Som produkter frånBOSHI optisk teknik, varje lins klarar multiprocedurinspektion. Stabil tolerans på 1,8 mm brännvidd och F2,0 bländare garanterar konsekvent optisk prestanda under massproduktion.

3. Ansökningsfält

Panoramaövervakning för säkerhetsövervakning.Detta ultravidvinkelobjektiv tjänar stöldskyddskameror inomhus, lobbyövervakningsenheter och panoramakameror för dörröppningar. Den 208 graders fisheye-vyn täcker hela rummet och tar bort övervakning av döda vinklar med hjälp av en 1/2,9-tums sensor.

Automotive perifer extra vision.Objektivet med M12-fästet är integrerat i surroundkamerasystem för fordon. Den fångar upp all omgivande information runt bilen och hjälper föraren att backa och parkera säkert.

Optikscenarier för industriell maskinseende.Fabriker använder den här linsen för stationsinspektioner på stora områden, säkerhetsdetektering av perifer och breda ögonblicksbilder av platsen. Låg f-theta-distorsion hjälper maskinalgoritmen att bearbeta visuella data korrekt.

Visuell hårdvara för smart hem.Kompakta kameramoduler för hemsäkerhet använder den här produkten. Den kompletterar hushållsövervakning i full vinkel och stöder fjärrvisning i realtid med hög relativ belysning för att få tydliga bilder dag och natt.

Utrustning för robotmiljöuppfattning.Servicerobot och inspektionsrobot utrustar denna ultravidvinkelkomponent. Den skaffar bred miljöinformation för identifiering av hinder och vägplanering.

Miniatyr IoT-kameramoduler. Olika internet-of-things visuella terminaler använder denna lins. 1,8 mm brännvidd och F2,0 bländare tillgodoser efterfrågan på bred sceninspelning av små IoT-kameror.
