Först, låt oss döda en vanlig missuppfattning

Många köpare tror fortfarande att svartljusavbildning främst handlar om sensorn.

Det är det inte. Eller åtminstone inte längre.

Moderna CMOS-sensorer—särskilt i klasserna 1/1,8", 1/2,7" och 1/2,8" har förbättrats dramatiskt i kvanteffektivitet och prestanda för baksidesbelysning. Ärligt talat, de flesta anständiga övervakningssensorer idag är redan kapabla till en respektabel reaktion i svagt ljus.

Flaskhalsen har skiftat.

Den verkliga begränsningen nu är optisk genomströmning.

Betydelse: hur effektivt linsen överför tillgängligt ljus till sensorplanet.

Och det är just därför F1.0 spelar roll.

F1.0 är inte "något bättre" än F1.6

Denna del underskattas hela tiden.

Folk ser:

• F1.6
• F1.4
• F1.2
• F1.0

...och anta att skillnaden är inkrementell.

Faktiskt, repa det - låt oss titta på fysiksidan först.

F-talet är omvänt proportionellt mot ingångspupillens diameter. Ljustransmission skalar ungefär med kvadratförhållandet.

Så jämfört med ett F1.6-objektiv kan ett F1.0-optiskt system teoretiskt leverera över 2,5 gånger mer ljus till sensorn.

Det är ingen liten förbättring.

Det är skillnaden mellan:

• användbar färgavbildning
• och monokromt fel.

Eller mellan:

• 1/15s exponeringsoskärpa
• och stabil rörelsefångst.

Eller mellan:

• AI som korrekt identifierar en mänsklig siluett
• och med tillförsikt klassificerar en buske som ett fordon.

Ingenjörer som arbetar med riktiga implementeringar vet redan detta. Särskilt i logistikparker, stadsgator eller industrizoner med låg belysning där det blir politiskt eller operativt problematiskt att lägga till extra vitt ljus.

Varför "Full-Color at Night" är faktiskt ett optiskt problem

Marknadsteam älskar frasen "nattseende i fullfärg".

Vad de vanligtvis inte förklarar är hur brutalt svårt det är optiskt.

För att upprätthålla färginformation i nästan mörka miljöer måste systemet bevara tillräckligt signal-brusförhållande över RGB-kanaler samtidigt.

Det betyder att linsen måste:

• maximera fotonintaget
• minimera flare
• undertrycka spöken
• bibehålla hög MTF under lågkontrastförhållanden
• kontrollera kromatisk aberration
• bevara kantbelysningen
• bibehålla IR-samfokuskonsistens

Och tyvärr gör designen med stor bländare alla dessa svårare.

Detta är den del många billiga linsleverantörer bekvämt hoppar över.

Att bygga ett äkta F1.0-övervakningsobjektiv är inte bara att "göra hålet större".

En stor bländare ökar dramatiskt svårigheten att hantera aberration:

• sfärisk aberration
• sagittal koma
• fältkrökning
• astigmatism
• axiell kromatisk förskjutning

Alla blir mer aggressiva.

Speciellt vid kantfältet.

Och när du väl går över till 5MP eller 8MP bildbehandling? Toleransfönstret blir snabbt fult.

En lins som såg "acceptabel" ut vid 2MP kollapsar plötsligt under högre pixeltäthet.

The Hidden Enemy: Edge Performance

Här är något som inköpsteam ofta upptäcker för sent:

En kamera med svagt ljus kan se fantastisk ut i mitten... och hemsk i kanterna.

Varför?

Eftersom optiska system med stor bländare naturligtvis kämpar med off-axis bildbehandlingsprestanda.

Detta blir särskilt problematiskt i:

• parkeringsövervakning
• omkretsövervakning
• lagertäckning
• UAV nattinspektion
• robotisk navigering

I dessa applikationer spelar kantdetaljer lika mycket som centrumdetaljer.

Om ansiktsdetaljer smetar i hörnen eller registreringsskyltar kollapsar under låga luxförhållanden, fungerar systemet inte fungerande – även om mittbilden ser ljus ut.

Det är därför som avancerade F1.0-linssystem i allt högre grad förlitar sig på:

• multi-asfäriska arkitekturer
• lågspridningsglas
• hybridglas-plastgrupper
• hårdare CRA-kontroll
• precision aktiv inriktning

På Shanghai Silk Optical använder våra linssystem med svart ljus avancerade optiska strukturer med flera element inklusive 7-elementsarkitekturer för högtransmission vid lågljus.

Och ärligt talat? Även med moderna verktyg är optimering med stor bländare fortfarande en av de mest irriterande balanshandlingarna inom optisk teknik.

Du förbättrar hörnljusstyrkan och plötsligt ökar distorsionen.
Du undertrycker koma och MTF-skift.
Du drar åt förändringar av CRA och sensorkompatibilitet.

Det finns ingen gratis lunch i linsdesign.

CRA-matchning: problemet nästan ingen förklarar ordentligt

Låt oss prata om Chief Ray Angle (CRA).

För detta avgör tyst om din dyra sensor fungerar som den ska eller inte.

Moderna CMOS-sensorer – särskilt högupplösta sensorer på baksidan – har strikt vinkelacceptansbeteende.

Om den inkommande strålningsvinkeln överskrider sensortoleransen:

• kantskuggningen ökar
• färgskiftning visas
• känsligheten sjunker
• hörnljudet stiger

Detta blir katastrofalt i ultravida system med svagt ljus.

Speciellt under F1.4.

Ett dåligt optimerat F1.0-objektiv kan faktiskt producera sämre verkliga prestanda än ett korrekt konstruerat F1.6-system.

Ja, verkligen.

Det är därför design med låg CRA blir kritisk i modern svartljusoptik. Vissa avancerade övervakningslinser håller nu CRA under ~12° för att förbättra sensorkopplingens effektivitet.

Och ändå jämför många köpare fortfarande linser med endast:

• brännvidd
• F-nummer
• pris

Det är en farlig förenkling.

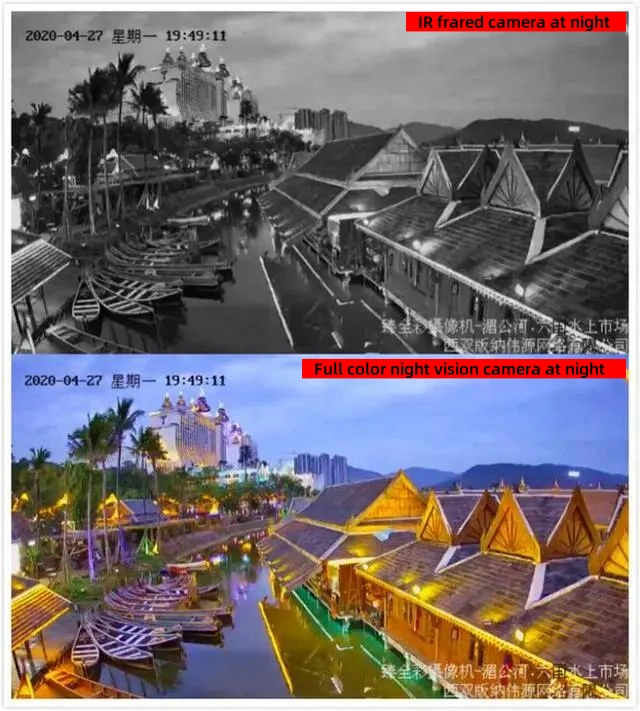

IR-lysdioder är inte alltid svaret

Det sker också ett branschskifte här.

Traditionellt IR mörkerseende fungerar fortfarande. Ingen argumenterar något annat.

Men IR-assisterad övervakning skapar sina egna problem:

• reflekterande hotspots
• begränsat identifieringsavstånd
• förlust av färginformation
• insektsattraktion
• överexponerade förgrundsobjekt
• Inkonsekvenser i AI-igenkänning

I utbyggnader av smarta städer blir reglerna för föroreningar av synligt ljus också strängare i vissa regioner.

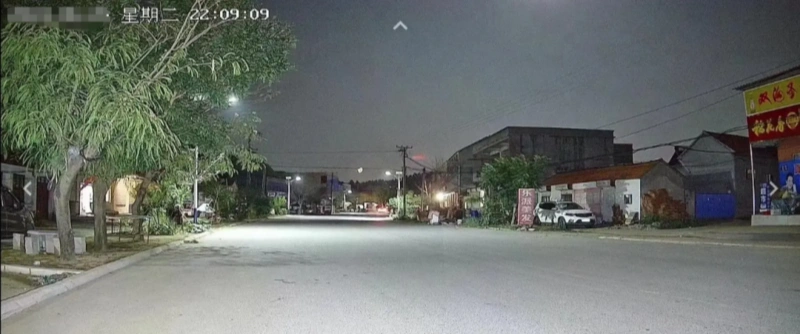

Så branschen har gått mot svart ljus fullfärgssystem som i högre grad förlitar sig på omgivande belysning:

• månsken
• urban spillljus
• skyltbelysning
• vägbelysning

Och denna övergång gör optik med ultrastor bländare mycket viktigare än för fem år sedan.

Uppriktigt sagt håller objektivet på att bli den primära lågljusförstärkaren i hela bildbehandlingskedjan.

F1.0 Engineering Tradeoff Ingen gillar att diskutera

Här är den del som marknadsföringsbroschyrer vanligtvis undviker.

F1.0-objektiv är svårare att tillverka konsekvent.

Mycket svårare.

Toleranskänsligheten ökar dramatiskt:

• decentrering
• luta
• inkonsekvens i beläggningen
• formsprutningsavvikelse
• monteringsspänning
• temperaturförskjutning

Alla blir förstorade.

En medioker monteringsprocess kommer att förstöra prestanda i svagt ljus långt innan den optiska designen i sig når teoretiska gränser.

Det är därför högvolymskonsistens är lika viktig som det optiska receptet.

Automatiserad MTF-sortering, aktiv inriktning, temperaturkompensationsdesign och precisionsformningskontroll är inte längre "premiumextra". De är överlevnadskrav för skalbar svart ljusproduktion.

Och ärligt talat, det är här många ultra-lågkostnadsoptik misslyckas tyst i fält.

Inte i labbet.
Inte i marknadsföringsdemos.
Men ett halvår senare i riktiga utomhusmiljöer.

Svartljusövervakning driver linsdesign in i en ny era

Skiftet mot:

• 5 MP+
• AI-analys
• nattbilder i fullfärg
• edge AI-bearbetning
• smarta trafiksystem
• autonoma säkerhetsrobotar

... tvingar linstekniken att utvecklas snabbare än många förväntade sig.

För när sensorer väl passerade en viss känslighetströskel blev optiken den begränsande faktorn igen.

Historien upprepar sig.

Och just nu sitter F1.0-system med stor bländare i centrum för den övergången.

Inte för att "större bländare låter premium."

Men eftersom modern övervakning i allt högre grad är beroende av att utvinna användbar visuell intelligens från nästan inget ljus alls.

Det är en optisk utmaning först.

Allt annat kommer senare.

Om Shanghai Silk Optical

Shanghai Silk Optical Technology Co., Ltd.specialiserat på optiska precisionslösningar för:

• säkerhetsövervakning
• bildbehandling av fordon
• medicinsk optik
• robotiska visionsystem
• UAV-avbildning
• smarta hemkameror
• LiDAR och projektionsoptik

Företaget driver en vertikalt integrerad tillverkningskedja som omfattar:

• optisk linsbehandling
• precisionsformtillverkning
• formsprutning
• automatiserad montering
• MTF inspektion och sortering

med månatlig linsproduktionskapacitet som överstiger miljontals enheter.
