F1.0 vs IR: Vilket lågljusobjektiv passar ditt projekt?

Som optisk ingenjör påShanghai Silk Optical, min vardagliga verklighet består av att bekämpa brytningsindex, skrapa för bråkdelar av en procent på MTF-kurvor och bråka om råvaruräkningar. Jag ser alldeles för många produktlinjer misslyckas i fälttester eftersom ett inköpsteam svalde en generisk säljkrok, lina och sänke. "F1.0 är framtiden", säger de till dig. Eller "IR är billigt och oförstörbart."

Köp inte in i hypen. Optisk design är ett orubbligt spel av fysiska avvägningar. Låt oss titta förbi marknadsförings-PPT:erna och bryta ner vad som faktiskt händer med din bildbehandlingspipeline när du väljer den ena framför den andra.

1. F1.0 "Blacklight" Full Color: The Photon Monster (And Its Hidden Tax)

Hela utgångspunkten för aktiv teknik i fullfärg i svagt ljus hänger påF1.0 bländare.

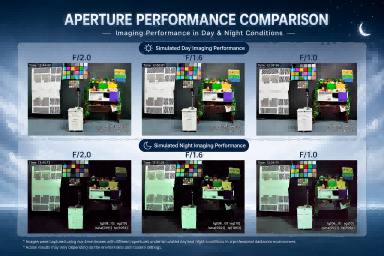

Om du inte är en optiknörd, här är den snabba matematiken: F-numret är förhållandet mellan linsens brännvidd och dess ingångspupilldiameter. Varje gång du tappar ett F-stopp fördubblar du ljuset som når sensorn. Att flytta från ett standard F2.0-objektiv till ett F1.0 innebär att du dumparfyra gångermer ljus på dina CMOS-pixlar.

I verklig användning – säg en patrull AMR som navigerar på en svagt upplyst logistikgård – betyder det att du inte behöver påträngande, bländande vit LED-bländning för att fånga fullfärgsvideo med hög kontrast. För AI-modeller som är beroende av kromatisk data för att klassificera objekt (som att identifiera en misstänkts jacka eller ett faroskylt) är F1.0 spektakulärt.

Men här är haken som amatörleverantörer inte kommer att berätta för dig: vidöppna bländare introducerar absolut kaos i optiska aberrationer.

När du öppnar iris till F1.0 träffar ljusstrålar linselementens ytterkanter i otroligt branta vinklar. Detta utlöser två stora problem:

• Razor-Thin Dep of Field (DoF):Din felmarginal sjunker till millimeter. Om ditt mekaniska hölje böjer sig till och med lite på grund av solvärme, kommer ditt mål att glida ur fokus.

• Perifer MTF-kollaps:Sfärisk aberration och koma kommer att förvandla hörnen av din bild till en lerig, oanvändbar soppa.

För att motverka detta kan vi inte bara använda billigt sfäriskt glas från hyllan. Vi måste designa runtASP (Aspherical Lens) elementatt tvinga tillbaka de oseriösa kantstrålarna till en enda brännpunkt.

Låt mig faktiskt omformulera det – det handlar inte bara om att använda asfäriska former; det handlar om materialvalet. Om du köper ett billigt F1.0-objektiv helt i plast, är detviljamisslyckas i det ögonblick som omgivningstemperaturen når 40°C. På Silk Optical stabiliserar vi dessa massiva öppningar med hybridarkitekturer av glas och plast (som vår2G3P eller multiglasformuleringar) tillsammans med striktaTemperaturkompensationkonstruktionsteknik. Om din leverantör inte pratar om termisk drift medan han citerar ett F1.0-objektiv, gå därifrån.

2. Infraröd (IR) nattseende: den kostnadseffektiva arbetshästen (med en våglängdsfälla)

På andra sidan stängslet har vi traditionell IR-belysning (vanligtvis ihopkopplad med 850nm eller 940nm aktiva IR-lysdioder). Linser i den här kategorin – som vår höga volymPL071 4MP-8MP 6G helglasserier – är otroligt mogna, mycket stabila och exceptionellt vänliga för din inköpsbudget.

Den största fördelen med ett IR-system ärkompromisslös kontrast. I miljöer med absolut noll lux – underjordiska tunnlar, obelysta landsbygdsområden – förvandlar IR världen till svart-vitt med hög kontrast. Det tar bort färgförvirring och ger AI-algoritmer knivskarpa profiler och gränser att spåra.

Men det finns en tyst mördare som väntar i IR-inställningar: Focus Shift.

Ett vanligt, frustrerande scenario: Ditt FoU-team kalibrerar ett kamerasystem i labbet under dagen. Det ser otroligt skarpt ut. Natten faller, de aktiva IR-belysningen startar och plötsligt ser matningen ut som att någon smetat fett över linsen.

"Faktiskt, repa det - skyll inte på sensorns brusreducering. Det är grundläggande fysik."

Synligt ljus (400–700nm) och infrarött ljus (850nm/940nm) färdas med olika hastigheter genom samma glasmedium eftersom brytningsindexet skiftar baserat på våglängd. Om dina linselement inte är medvetet optimerade förIR Co-fokus, kommer fokalplanet för synligt ljus och fokalplanet för IR-ljus att landa på två helt olika djup bakom linsen.

För att kringgå denna mardröm, integrerar viED (Extra-low Dispersion) Glaselement och använder komplexa flerskiktiga bredbandsantireflekterande beläggningar. Vidare under montering hos vårBoshi Intelligent Technology Park, passerar varje enskild enhet genom automatiserade SMA (Small Medium Aperture) aktiva inriktningsmaskiner för att verifiera multi-våglängds MTF-svar. Utan äkta IR co-focus engineering är ditt mörkerseendesystem bara en chansning.

3. Sourcing Blueprint: Vilken passar din matris?

Låt oss ta bort företagets ludd och kondensera detta till en konkret, implementerbar beslutsmatris för ditt ingenjörsteam.

Tryck på avtryckaren på F1.0 Blacklight Full Color om:

• Färgen är ej förhandlingsbar:Din programvara kräver kromatiska signaturer för analys (t.ex. registreringsskyltigenkänning, flerfärgad tillgångsspårning, extrahering av ansiktsdrag).

• Aktiv belysning är förbjuden:Ditt system fungerar i områden där starkt vitt ljus eller synligt infrarött sken orsakar allmän störning, lockar till sig insekter eller äventyrar smyg.

• High-density Edge AI-noggrannhet är avgörande:Ditt neurala nätverk kräver maximal Signal-to-Noise Ratio (SNR) per pixel utan att förlita sig på kraftiga program för tidsreducerande brusreducering som introducerar spökartefakter.

• Inköpsmandat:Insistera på glas-plast-hybrid- eller helglaskonstruktioner med integrerade ASP-element och dokumenterade termiska drifttoleransspecifikationer som spänner -20°C till +70°C.

Håll dig till infraröd (IR) nattseende om:

• Budgeten är strikt begränsad:Du använder tusentals noder (som standard lagerövervakning eller lågnivå vakuumrobotstötfångare) och kan inte absorbera premiumkostnaden för flera asfäriska glaselement.

• Du arbetar i äkta Zero-Lux-miljöer:Det finns noll omgivande ljus eller urban skyglow att skörda, vilket gör en passiv F1.0-lins värdelös utan aktiv vitljusassistans.

• Geometri betyder mer än färg:Ditt system förlitar sig enbart på geometriska konturer, kantdetektering eller visionbaserad SLAM-spatial kartläggning.

• Inköpsmandat:Kontrollera att objektivspecifikationen uttryckligen garanterarIR samfokuseringfunktioner och funktioner robust intern flare dämpning (somBlått glaseller specialiserad maskering av bakre element) för att blockera intern IR-studs.

Skalad precision utan ludd

PåShanghai Silk Optical, vi tror inte på att sälja lösningar som passar alla. Genom att driva vårt toppmoderna tillverkningsnav upprätthåller vi en automatiserad produktionskapacitet som överstiger6 miljoner linser per månad. Vi överbryggar klyftan mellan avancerad optisk fysik och ultrastabil global leveranskedja, med stöd avISO9001:2015ochIATF16949:2016certifieringar av fordonsklass.

Oavsett om dina FoU-ingenjörer behöver skräddarsytt F1.0 vidvinkelglas för en drönare för autonom leverans eller en mycket kostnadsoptimerad 5MP IR-lins för en industriell produktionslinje, levererar vi rådata först.

Ge oss dina sensorspecifikationer och dina krav på Chief Ray Angle (CRA). Låt oss titta på de faktiska MTF-kurvorna och bygga något som fungerar i smutsen, inte bara på en whiteboard.
