Hur man anger en värmebildslins: 7 parametrar som köpare bör bekräfta

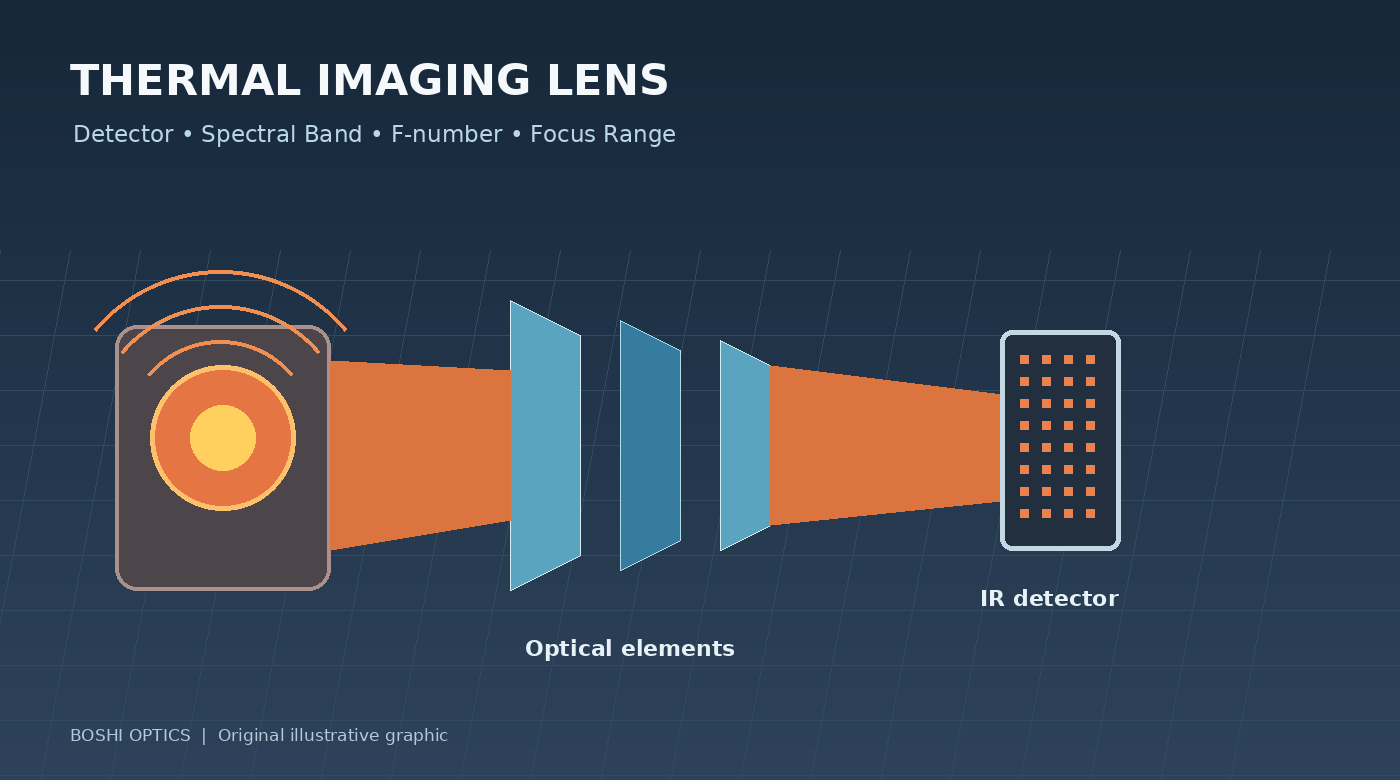

En värmekamera bildar inte en bild på samma sätt som en konventionell kamera med synligt ljus. Den detekterar infraröd strålning inom ett definierat spektralband och omvandlar den mottagna signalen till en värmebild. Linsen måste vara konstruerad för det våglängdsområdet och anpassad till detektorn och den avsedda användningen.

För köpare är utmaningen att en termisk linsspecifikation kan innehålla flera parametrar som ser bekanta ut – brännvidd, F-nummer, synfält och fokusområde – vid sidan av krav som är specifika för infraröd avbildning. Att välja ett objektiv enbart utifrån brännvidd kan leda till en montering som inte ger den förväntade täckningen, känsligheten eller mekanisk passform.

Den här guiden beskriver sju parametrar som är värda att bekräfta när du köper envärmebildslinsför säkerhet, industriell övervakning, inspektion eller andra infraröda tillämpningar.

1. Bekräfta detektorformatet och pixelbredden

Börja med detektormodellen när det är möjligt. Identifiera åtminstone detektorupplösningen, det aktiva området och pixelstigningen. Vanliga termiska detektorkonfigurationer inkluderar olika pixelantal och pixeldelningar, och linsen måste ge en bildcirkel och optisk prestanda som är lämplig för detektorn.

Pixelpitch är avståndet mellan intilliggande detektorpixlar. Det är relevant för den rumsliga detalj som systemet kan sampla, men det bestämmer inte självständigt den slutliga bildupplösningen. Optisk prestanda, fokus, signalbehandling, atmosfäriska förhållanden och målkontrast spelar också roll.

En lins designad för ett detektorformat kanske inte täcker ett större aktivt område. Omvänt kan en lins fysiskt täcka detektorn men misslyckas med att leverera den erforderliga bildkvaliteten vid kanterna.

När du begär en offert, tillhandahåll den exakta detektormodellen eller dess datablad. Detta gör att den optiska leverantören kan utvärdera kompatibiliteten snarare än att förlita sig på en beskrivning som "640 × 512 värmekamera" enbart.

2. Specificera spektralbandet och optiska material

Värmebildslinser måste överföra den infraröda strålningen som är relevant för detektorn och tillämpningen. Det långvågiga infraröda (LWIR) bandet är vanligtvis associerat med värmeavbildningssystem, men det erforderliga spektralområdet bör bekräftas från detektorn och systemspecifikationen snarare än antas.

Optiska material som är lämpliga för kameror med synligt ljus är inte automatiskt lämpliga för varje infraröd våglängd. Materialöverföring, beläggningar, ytskydd och miljökrav måste beaktas för det avsedda spektralbandet.

Förtydliga det erforderliga våglängdsområdet och om linsen måste ha en antireflexbeläggning eller ett skyddande frontelement. Om kameran fungerar utomhus, fråga hur den exponerade optiska ytan skyddas och vilka rengörings- eller hanteringsrestriktioner som gäller.

Anta inte att "infraröd lins" beskriver en enda utbytbar produktkategori. Nära-infraröd avbildning och långvågig värmeavbildning har olika optiska krav. Det exakta bandet är en av de första detaljerna som en leverantör bör bekräfta.

3. Välj brännvidd baserat på målavstånd och täckning

Brännvidd och detektordimensioner bestämmer tillsammans synvinkeln. Rent praktiskt beror valet på hur mycket av scenen kameran måste täcka och hur långt bort målet kommer att vara.

En kortare brännvidd ger i allmänhet ett bredare synfält på samma detektor, vilket kan vara användbart för områdesövervakning. En längre brännvidd minskar sikten och kan placera fler pixlar över ett avlägset mål, förutsatt att det optiska systemet och atmosfäriska förhållanden stödjer den nödvändiga detaljen.

Innan du väljer en brännvidd, definiera målavstånd, målstorlek, erforderlig horisontell och vertikal täckning och om kameran måste observera både nära och avlägsna objekt. Ett enkelt scendiagram är ofta till hjälp.

Om systemet måste upptäcka ett litet föremål på känt avstånd är frågan inte bara om målet dyker upp i bilden. Det är om målet upptar tillräckligt med detektorpixlar, med tillräcklig kontrast, för den avsedda detekterings- eller mätuppgiften. Detta kan kräva utvärdering på systemnivå snarare än enbart en brännviddsberäkning.

4. Förstå F-numret och dess avvägningar

F-numret beskriver förhållandet mellan brännvidd och den effektiva bländardiametern. Vid värmeavbildning kan ett lägre F-tal hjälpa det optiska systemet att samla in mer strålning, vilket kan vara värdefullt när man upptäcker mål med låg kontrast eller arbetar med en begränsad integrationstid.

Ett lägre F-nummer är dock ingen universallösning. Optisk designkomplexitet, aberrationskontroll, linsstorlek, kostnad, fokustolerans och bildkvalitet över hela fältet måste också beaktas. Detektorn, elektroniken, kalibreringsprocessen och driftsförhållandena påverkar den slutliga värmebilden.

När du jämför kandidatlinser, bekräfta F-numret tillsammans med det spektrala bandet, detektorn, brännvidden och synfältet. Undvik att jämföra bländartal utan att kontrollera om produkterna är avsedda för samma systemkrav.

Lämplig bländare är den som uppfyller målen för känslighet och bildkvalitet inom projektets storlek, kostnad och tillverkningsbegränsningar.

5. Definiera fokusområde och minsta arbetsavstånd

En värmekamera kan användas för långdistansövervakning, noggrann inspektion eller en kombination av båda. Det erforderliga fokusomfånget bör därför anges uttryckligen.

Vissa applikationer fokuserar på eller nära oändligheten, medan andra behöver inspektera utrustning eller komponenter på kortare avstånd. Ett objektiv som är optimerat för ett område kanske inte ger acceptabel prestanda i ett annat. Minsta fokusavstånd, fokuseringsmekanism och möjligheten till fokusjustering bör bekräftas innan du väljer montering.

Om kameran ska installeras bakom ett skyddsfönster, inkludera fönstret i systemdiskussionen. Dess material, tjocklek och placering kan påverka transmissionen eller optiska prestanda, beroende på spektralbandet och designen.

Ange de närmaste och längsta målavstånden, och identifiera om fokus måste vara justerbart i fält eller fixerad under montering. Dessa detaljer är särskilt viktiga för OEM-utrustning där objektivet kommer att integreras i ett tätat eller kompakt hölje.

6. Bekräfta synfält, förvrängning och bildtäckning

En termisk lins bör utvärderas för det erforderliga synfältet och den del av detektorn som måste förbli användbar. Den nominella vinkeln är bara en del av bilden.

Relativ belysning, distorsion och optisk prestanda över hela fältet kan påverka hur konsekvent mål visas från mitten till kanterna. För applikationer som involverar mätning, spårning eller automatiserad analys kan distorsionsbeteende och kalibrering vara särskilt viktigt.

Om kameran behöver täcka en specifik korridor, maskin, elskåp eller utomhusområde, ange scenens dimensioner och avstånd från kamera till mål. Fråga efter det horisontella och vertikala synfältet, inte bara det diagonala värdet, när applikationen har ett definierat bildförhållande.

Förtydliga också om kameran kommer att användas för kvalitativ observation, automatisk detektering eller temperaturmätning. Dessa uppgifter kan ställa olika krav på hela bildbehandlingssystemet. En linsspecifikation bör kopplas till det avsedda resultatet, inte bara till en lista med optiska siffror.

7. Kontrollera miljö-, mekaniska och produktionskrav

Värmebildslinser används ofta i krävande miljöer, inklusive utomhusövervakning, industriell inspektion och utrustning som arbetar över ett brett temperaturområde. Specificera förväntade driftstemperaturer, fuktexponering, vibrationer, dammskydd och eventuella relevanta tätningskrav.

Mekanisk integration förtjänar lika stor uppmärksamhet. Bekräfta monteringsgränssnittet, linsdiameter, total spårlängd, detektorposition, tillgängligt utrymme och fokusjusteringsmetod. Om designen innehåller ett skyddande frontelement eller fönster, förtydliga dess roll och nödvändiga egenskaper.

För OEM-projekt, ange förväntad prototypkvantitet, uppskattad årlig volym, målenhetskostnad och projektschema. Dessa kommersiella indata hjälper leverantören att avgöra om en standardlins är lämplig eller en skräddarsydd design bör utvärderas.

Slutligen, definiera hur prover ska bedömas. Detektorn, linsen, kalibreringen och testmiljön bör överensstämma med den avsedda användningen. Kom överens om testavstånd, fokusprocedur, målvillkor och acceptanskriterier innan massproduktionsgodkännande.

Slutsats: specificera hela värmeavbildningssystemet

Att välja en värmebildslins kräver mer än matchande brännvidd eller F-nummer. Detektorformat, pixelpitch, spektralband, synfält, fokusområde, optisk prestanda, mekaniska begränsningar och driftsmiljö påverkar alla om objektivet är lämpligt.

Ett komplett detektordatablad, målavståndsinformation, scenkrav och mekanisk ritning ger en mycket starkare grund för utvärdering än en kort begäran om en "termisk lins."

Boshi Optics, en del avShanghai Silk Optical Technology Co., Ltd., erbjuder optiska produkter för avbildningstillämpningar, inklusive alternativ för termiska linser och anpassad optisk utveckling. Om du köper en lins för en ny värmekamera, dela detektormodellen, spektralbandet, önskat synfält, fokusområde och tillgängliga mekaniska dimensioner.

Utforska vårprodukter för värmeavbildningslinserochskräddarsydda optiska lösningar , eller kontakta oss viaBoshi Optics hemsida för att diskutera din ansökan.
