Varför systemkompatibilitet är viktigare än individuella specifikationer
Ett kameraprojekt kan se perfekt ut på papper.
Sensorn har den upplösning som krävs. Objektivet har den angivna brännvidden. Monteringsgängan passar. Budgeten är godkänd.
Ändå ger det första provet nedslående bilder.
Hörnen är suddiga. Bilden är mörkare än förväntat. Fokus ändras när kameratemperaturen stiger. Eller så fångar objektivet ett annat område av scenen än teknikteamet förväntade sig.
Dessa problem betyder inte nödvändigtvis att linsen är defekt. Ibland är problemet att linsen valdes som en individuell komponent snarare än utvärderades som en del av ett komplett bildsystem.
För kameratillverkare och produktutvecklare är denna distinktion viktig. En bra objektivspecifikation är inte detsamma som ett välmatchat kamerasystem.
1. Varför det inte räcker med att matcha megapixelvärdet
Ett vanligt tillvägagångssätt för val av objektiv är att matcha objektivets annonserade megapixelvärde med kamerasensorn.
Det är ett användbart initialfilter, men det garanterar inte den förväntade bildkvaliteten.
Det faktiska resultatet beror på flera faktorer, inklusive pixelstorlek, optisk upplösning, kontrast, bildfältsposition, sensoregenskaper och bildbehandling.
Överväg en kamera som använder en högupplöst sensor. Mitten av bilden kan se skarp ut, medan fina detaljer nära hörnen verkar mjukare. En enda megapixeletikett kan inte helt beskriva denna skillnad.
Det är därför ingenjörer ofta utvärderar moduleringsöverföringsfunktionen (MTF), som beskriver hur väl ett bildsystem återger kontrast vid olika rumsliga frekvenser.
Den praktiska frågan är inte bara om ett objektiv stöder ett visst megapixelantal. Det är huruvida objektivet kan leverera den nödvändiga detaljen över bildområdet som är avgörande för applikationen.
För en säkerhetskamera kan hörnprestanda påverka förmågan att känna igen detaljer över en bred scen. För en inspektionskamera kan bildkvaliteten i ett specifikt mätområde vara viktigare.
De korrekta utvärderingskriterierna beror på vad kameran faktiskt måste göra.
2. Synfältet beror på mer än brännvidd
Ett 2,8 mm-objektiv förknippas ofta med vidvinkelavbildning, medan en längre brännvidd i allmänhet fångar ett smalare synfält under jämförbara förhållanden.
Men brännvidden ensam avgör inte det slutliga synfältet.
Sensordimensioner spelar också roll. Det gör även det fysiska arrangemanget av kameran i förhållande till målet.
Föreställ dig två kameramoduler som använder objektiv med samma brännvidd. Om deras sensorer har olika aktiva dimensioner, kommer de inte nödvändigtvis att fånga samma horisontella eller vertikala scenområde.
Arbetsavstånd introducerar ett annat praktiskt övervägande. Ett objektiv som täcker det önskade området på ett avstånd kan fånga för mycket eller för lite när kameran är installerad någon annanstans.
Innan du slutför ett objektiv, bekräfta tre saker:
Sensorns aktiva bilddimensioner
Det erforderliga horisontella och vertikala synfältet
Arbetsavståndet mellan kameran och målet
Om möjligt, tillhandahåll en skiss av den avsedda installationen eller ett fotografi som visar kamerans position.
Dessa detaljer hjälper det optiska teamet att utvärdera om den föreslagna brännvidden är lämplig istället för att bara förlita sig på en nominell specifikation.

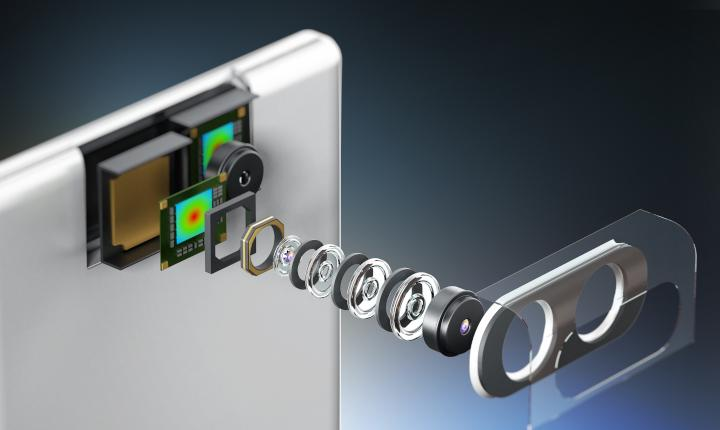

3. Den mekaniska passningen kan påverka optisk prestanda
Ett objektiv kan ha rätt gänga och fortfarande vara olämpligt för en viss kameramodul.
Mekanisk kompatibilitet handlar om mer än om delarna kan skruvas ihop.
Det tillgängliga utrymmet, lins-till-sensor-avståndet, monteringstoleranser, höljesdesign och fokusjusteringsmetoden kan alla påverka den slutliga monteringen.
Till exempel kan en kompakt produkt införa en strikt gräns för total spårlängd (TTL). En lins som uppfyller de optiska kraven men överskrider det tillgängliga utrymmet är ingen praktisk lösning.
På liknande sätt kan en förändring av ett hölje eller monteringsstruktur förändra linsens position i förhållande till sensorn.
För ett anpassat projekt är det värt att dela den mekaniska ritningen innan den optiska designen slutförs.
Viktiga detaljer inkluderar monteringstyp, maximala linsdimensioner, sensorposition, tillgängligt justeringsintervall och eventuella begränsningar av höljet.
Detta är särskilt relevant för kompakta säkerhetskameror, bildbehandlingsmoduler för bilar, inbyggda synenheter och medicinska endoskopsystem.
Ju tidigare optiska och mekaniska krav betraktas tillsammans, desto lägre är risken att upptäcka ett integrationsproblem efter att prover har tillverkats.
4. Ljusförhållanden kan ändra rätt linsval
Ett objektiv avsett för en väl upplyst inomhusmiljö kanske inte är det bästa valet för en kamera som fungerar utomhus på natten.
Ljusförhållandena påverkar de optiska kraven, men lösningen är inte alltid att välja objektivet med störst bländare.
En bredare bländare kan tillåta mer ljus att nå sensorn, vilket är användbart i applikationer med svagt ljus. Bildkvaliteten beror dock också på faktorer som skärpedjup, aberrationskontroll, sensorkänslighet, exponeringsinställningar och det avsedda arbetsavståndet.
Infraröd avbildning introducerar ytterligare överväganden.
Till exempel kan en kamera som använder 850 nm eller 940 nm infraröd belysning kräva en lins- och filterkonfiguration som är lämplig för det våglängdsområdet. Ett system som i första hand är designat för synligt ljus bör inte automatiskt antas ge likvärdig prestanda i nära-infraröda förhållanden.
För dag- och nattövervakningskameror bör linsen, filterarrangemanget, sensorn och belysningsstrategin utvärderas tillsammans.
Målet är inte att maximera en specifikation isolerat. Det är för att uppnå den önskade bilden under de faktiska driftsförhållandena.
5. Temperaturstabilitet är ett krav på systemnivå
Temperaturen kan påverka både optiska och mekaniska komponenter.
Ändringar i materialdimensioner och brytningsegenskaper kan förskjuta fokuspositionen eller förändra bildkvaliteten när omgivningen förändras. Storleken på dessa effekter beror på den optiska designen, materialen, den mekaniska konstruktionen och driftstemperaturområdet.
En lins som fungerar bra under ett kort laboratorietest i rumstemperatur kan därför behöva ytterligare utvärdering innan den används i en utomhus- eller bilprodukt.
För projekt med höga miljökrav, specificera förväntat driftstemperaturintervall tidigt.
Ingenjörsteamet kan sedan avgöra om temperaturrelaterade fokusskiftningar, materialval, mekanisk kompensation eller ytterligare validering bör övervägas.
Det är viktigt att inte anta att varje lins behöver en atermisk design. Den lämpliga lösningen beror på applikationen, den acceptabla prestandavariationen och de övergripande systemkraven.
6. När ska du välja ett anpassat objektiv?
Inte alla kameraprojekt behöver en ny optisk design.
En standardlins kan vara det mest ekonomiska och praktiska valet när det redan uppfyller kraven på sensor, synfält, mekaniska och miljömässiga krav.
Anpassad utveckling blir värd att överväga när befintliga produkter inte kan uppfylla en eller flera viktiga begränsningar.
Typiska skäl inkluderar:
En icke-standard linsdiameter eller total spårlängd
Ett specifikt synfält inom ett begränsat mekaniskt hölje
Särskilda våglängds- eller filtreringskrav
Krävande bildkvalitetskrav över hela bildfältet
Applikationsspecifika miljöförhållanden
Integrationskrav som standardlinser inte klarar av
Det finns också en kommersiell hänsyn.
En anpassad design kan innebära ytterligare ingenjörs-, verktygs-, test- och kvalificeringsarbete. Dess lämplighet beror därför på förväntad produktionsvolym, målkostnad, utvecklingsplan och värdet av att uppfylla de specifika kraven.
Den bästa utgångspunkten är att definiera det önskade resultatet och jämföra möjliga alternativ – inte att anta att anpassade alltid är bättre än standard.

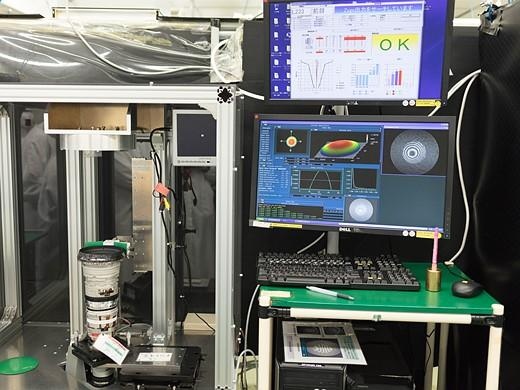

7. Utvärdera objektivet som en del av det kompletta bildbehandlingssystemet
Innan du godkänner ett objektiv för massproduktion, överväg hur det presterar i den avsedda kamerakonfigurationen.
En användbar utvärderingsprocess inkluderar:
Bekräfta först kompatibiliteten.
Kontrollera sensor, synfält, montering, mekaniska dimensioner och spektrala krav.
För det andra, testa representativa prover.
Utvärdera bilder på avsett arbetsavstånd, bländare, belysning och relevanta fältpositioner.
För det tredje, verifiera de viktiga prestationskriterierna.
Dessa kan inkludera bilddetaljer, distorsion, hörnljusstyrka, fokusstabilitet eller andra applikationsspecifika krav.
Slutligen, fastställa kriterier för produktionsacceptans.
När provet är godkänt, dokumentera relevanta specifikationer och testförhållanden så att framtida produktionspartier kan utvärderas konsekvent.
Den exakta processen kommer att variera beroende på applikation. En kompakt övervakningslins och en specialiserad medicinsk avbildningslins kräver inte nödvändigtvis samma kvalificeringsprocedur.
Det viktiga är att acceptanskriterierna återspeglar hur kameran faktiskt kommer att användas.
Att bygga en bättre kamera börjar med bättre optisk integration
På Boshi Optics, en del av Shanghai Silk Optical Technology Co., Ltd., arbetar vi med design, utveckling och tillverkning av optiska linser för applikationer inklusive säkerhet, bilavbildning, drönare, medicinska endoskop och andra bildsystem.
För projekt med specifika krav börjar de mest produktiva diskussionerna med den kompletta applikationen: sensorn, målsynfält, arbetsavstånd, tillgängligt mekaniskt utrymme, ljusförhållanden, driftsmiljö och förväntad produktionsvolym.
Dessa detaljer hjälper till att avgöra om en befintlig lins är lämplig eller om en skräddarsydd lösning förtjänar ytterligare utvärdering.
Om du utvecklar en ny kamera eller upplever problem med bildkvaliteten med en befintlig modul, dela dina applikationsdetaljer med Boshi Optics.
Vårt team kan granska de tillgängliga kraven och diskutera potentiella linsalternativ, anpassningsmöjligheter och nästa steg mot provutvärdering.
Ett framgångsrikt objektivprojekt börjar inte med det längsta specifikationsbladet. Det börjar med att förstå vad kameran behöver uppnå.
