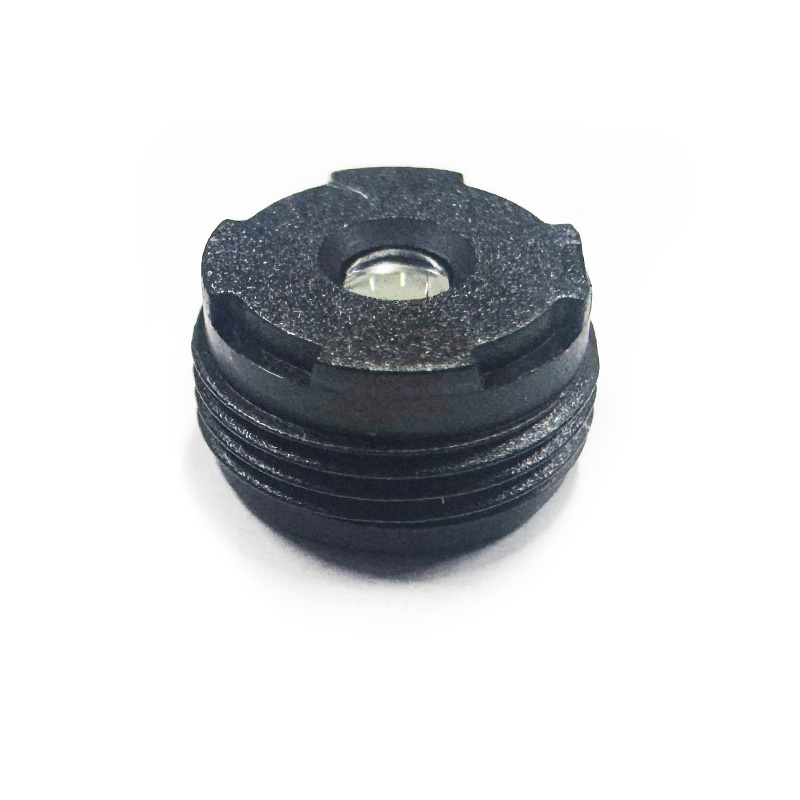

3,05 mm konisk lins

Produktkort

Denna kompakta maskinseendelins är tillverkad av Shanghai SILK Optical Technology CO., LTD, optimerad för 1/4”-sensor med 2592*1944 upplösning. Byggd med pålitlig optisk layout, ger denna minikortlins stabil bildprestanda med3,05 mmbrännvidd och F5.0 bländare. Den stöder en 4,8 mm bildcirkel och 72-graders diagonal FOV, vilket uppfyller kraven på vidsynsvyer för kompakta bildbehandlingsmoduler. Linsens design med låg distorsion håller TV-distorsion under 1,5 %, tillsammans med 650nm IRCF-våglängd för att filtrera bort oönskad infraröd störning. Ultrakort TTL på 3,6 mm gör den lämplig för enhetsintegrering med begränsad utrymme. ShangHai SILK Optical Technology CO., LTD utför strikt optisk inspektion för varje enhet, vilket säkerställer konsekvent batchkvalitet för massproduktionsprojekt. Denna kostnadseffektiva M5.5-monterade optiska komponent är idealisk för inbyggda kamerasystem i små storlekar över flera konsument- och industriscenarier.

Detaljerad produktbeskrivning

Parameter

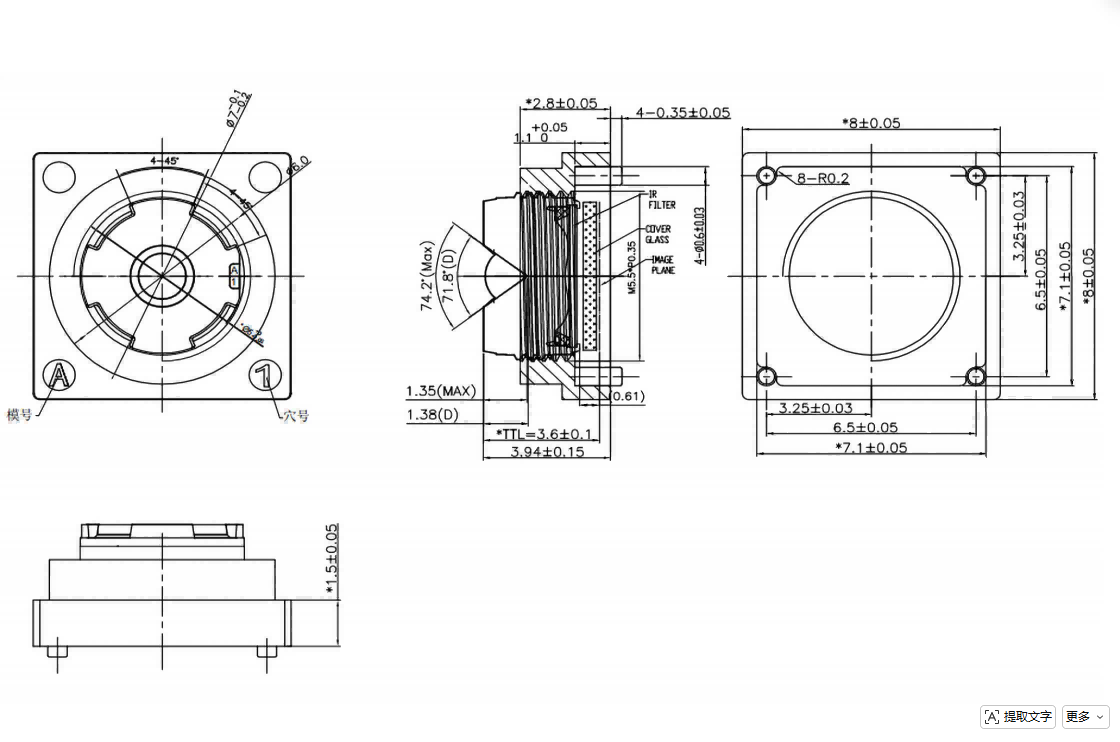

Optiska kärnparametrar: Linsen accepterar3,05 mmbrännvidd med ±5 % tolerans, parat med F5.0 bländare ±5 % tolerans, balanserande skärpedjup och bildljusstyrka. TTL når 3,6±0,1 mm för ultrakompakt montering. 650nm IRCF-våglängd blockerar effektivt infrarött ströljus för verkliga färger på dagen.

Bildformat och synfält: Max bildcirkel är Φ4,8 mm, perfekt matchande 1/4” COMS-sensor (2592*1944). Diagonal FOV träffar 72°, horisontell FOV 61°, vertikal FOV 47°, vilket ger bred täckning för små kameror.

Distorsion & Illumination & CRA: TV-distorsion＜1,5 % för rak återgivning; relativ belysning 42,8%±5% garanterar jämn ljusstyrka från mitten till hörnet; CRA＜32,7° matchar den vanliga 1/4” sensorpixelns huvudstrålevinkel och undviker vinjettering och färgförskjutning.

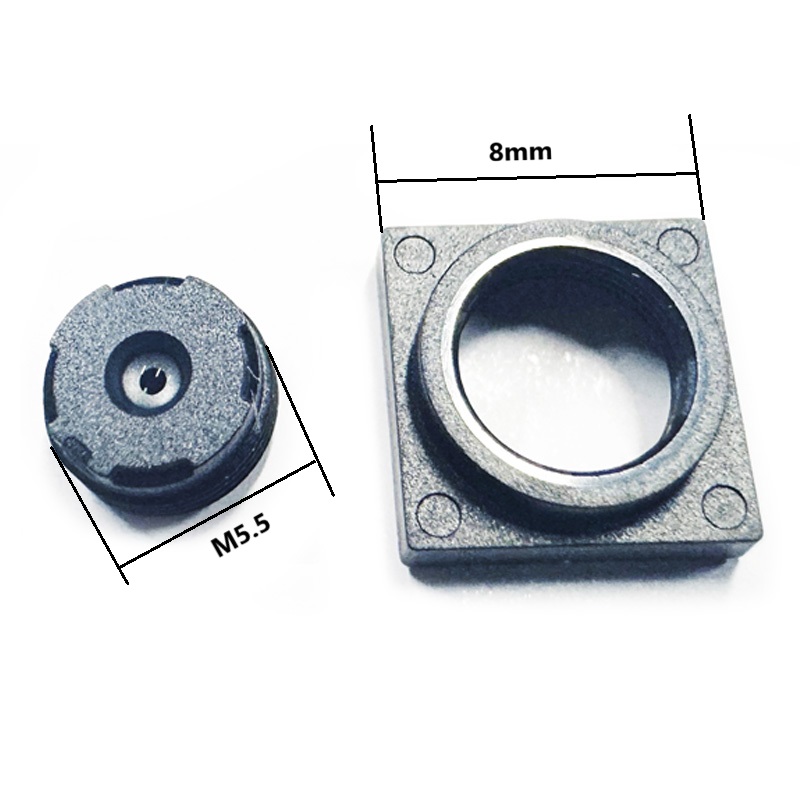

Mekaniskt gränssnitt: Standard M5.5-fäste, lätt att rikta in och montera för mikrokameramoduler.

Performance Advantages

Optisk prestanda med låg distorsion: Som ett objektiv med låg distorsion minskar TV-distorsion under 1,5 % bildförvrängning, vilket är avgörande för igenkännings- och skanningsuppgifter.

Kompakt mekanisk dimension: Detta minikortobjektiv har endast 3,6 mm total spårlängd, väl lämpad för tunn inbäddad hårdvara där det invändiga utrymmet är extremt begränsat.

Välmatchad sensorkompatibilitet: Designad exklusivt för 1/4-tums sensorlinsapplikation, 4,8 mm bildcirkel och ＜32,7° CRA förhindrar mörka hörn och färgskiftning, vilket ger full uppspelning av sensorpixelkapacitet.

Stabil infraröd filtrering: 650 nm IR-skärning eliminerar infrarött brus, vilket förbättrar färgåtergivningen för att fånga upp synligt ljus.

Konsekvent massproduktionskvalitet: Tillverkad av Shanghai SILK Optical Technology CO., LTD, varje lins genomgår strikta optiska tester, vilket garanterar parameterkonsistens för stora beställningar.

Applikationn Fält

Miniatyrkameror för smarta hem: Använd detta M5.5-fästeobjektiv för små övervakningskameror inomhus, dörrklockkameror, för att fånga klar vidvinkel livevy inom begränsat höljesutrymme.

Bärbara skanningsenheter: Linsen med låg distorsion stöder streckkods- och QR-kodskanning, vilket ger oförvrängd bild för snabb kodavkodning.

Bärbar bildutrustning: Minikortobjektivet med 3,05 mm brännvidd passar små bärbara kameror, kroppsburna inspelare och uppfyller kraven på kompakt layout.

Maskinseende hjälpmoduler: Som kompakt maskinseendelins fungerar den för enkel objektdetektering, visuell räkning och hjälpavkänning med 1/4” sensorlins hårdvara.

Utbildnings- och experimentkamerakit: Kostnadseffektiv optisk komponent för elevsynsrelaterad projektutveckling.2. Produktkort

Denna kompakta maskinseendelins är tillverkad av Shanghai SILK Optical Technology CO., LTD, optimerad för 1/4" sensor med 2592*1944 upplösning. Byggd med en pålitlig optisk layout, ger denna minikortlins stabil bildprestanda med 3,05 mm brännvidd och F5,0 bländare. Den stöder en 4,72 mm diagonal bildcirkel och en 4,72 mm diagonal bilddiagon. Bredbildskrav för kompakta bildbehandlingsmoduler Linsdesignen med låg distorsion håller TV-förvrängning under 1,5 %, tillsammans med 650 nm IRCF-våglängd för att filtrera oönskad infraröd interferens vid 3,6 mm gör den lämplig för utrymmesbegränsad enhetsintegrering, LTD. säkerställer konsekvent batchkvalitet för massproduktionsprojekt. Denna kostnadseffektiva M5.5-monterade optiska komponent är idealisk för inbyggda kamerasystem i små storlekar över flera konsument- och industriscenarier.

Detaljerad produktbeskrivning

Parameter

Optiska kärnparametrar: Objektivet antar 3,05 mm brännvidd med ±5 % tolerans, parat med F5,0 bländare ±5 % tolerans, balanserar skärpedjup och bildljusstyrka. TTL når 3,6±0,1 mm för ultrakompakt montering. 650nm IRCF-våglängd blockerar effektivt infrarött ströljus för verkliga färger på dagen.

Bildformat och synfält: Max bildcirkel är Φ4,8 mm, perfekt matchande 1/4” COMS-sensor (2592*1944). Diagonal FOV träffar 72°, horisontell FOV 61°, vertikal FOV 47°, vilket ger bred täckning för små kameror.

Distorsion & Illumination & CRA: TV-distorsion＜1,5 % för rak återgivning; relativ belysning 42,8%±5% garanterar jämn ljusstyrka från mitten till hörnet; CRA＜32,7° matchar den vanliga 1/4” sensorpixelns huvudstrålevinkel och undviker vinjettering och färgförskjutning.

Mekaniskt gränssnitt: Standard M5.5-fäste, lätt att rikta in och montera för mikrokameramoduler.

Prestandafördelar

Optisk prestanda med låg distorsion: Som ett objektiv med låg distorsion minskar TV-distorsion under 1,5 % bildförvrängning, vilket är avgörande för igenkännings- och skanningsuppgifter.

Kompakt mekanisk dimension: Detta minikortobjektiv har endast 3,6 mm total spårlängd, väl lämpad för tunn inbäddad hårdvara där det invändiga utrymmet är extremt begränsat.

Välmatchad sensorkompatibilitet: Designad exklusivt för 1/4-tums sensorlinsapplikation, 4,8 mm bildcirkel och ＜32,7° CRA förhindrar mörka hörn och färgskiftning, vilket ger full uppspelning av sensorpixelkapacitet.

Stabil infraröd filtrering: 650 nm IR-skärning eliminerar infrarött brus, vilket förbättrar färgåtergivningen för att fånga upp synligt ljus.

Konsekvent massproduktionskvalitet: Tillverkad av Shanghai SILK Optical Technology CO., LTD, varje lins genomgår strikta optiska tester, vilket garanterar parameterkonsistens för stora beställningar.

 Ansökningsfält

Miniatyrkameror för smarta hem: Använd detta M5.5-fästeobjektiv för små övervakningskameror inomhus, dörrklockkameror, för att fånga klar vidvinkel livevy inom begränsat höljesutrymme.

Bärbara skanningsenheter: Linsen med låg distorsion stöder streckkods- och QR-kodskanning, vilket ger oförvrängd bild för snabb kodavkodning.

Bärbar bildutrustning: Minikortobjektivet med 3,05 mm brännvidd passar små bärbara kameror, kroppsburna inspelare och uppfyller kraven på kompakt layout.

Maskinseende hjälpmoduler: Som kompakt maskinseendelins fungerar den för enkel objektdetektering, visuell räkning och hjälpavkänning med 1/4” sensorlins hårdvara.

Utbildnings- och experimentkamerakit: Kostnadseffektiv optisk komponent för elevsynsrelaterad projektutveckling.
