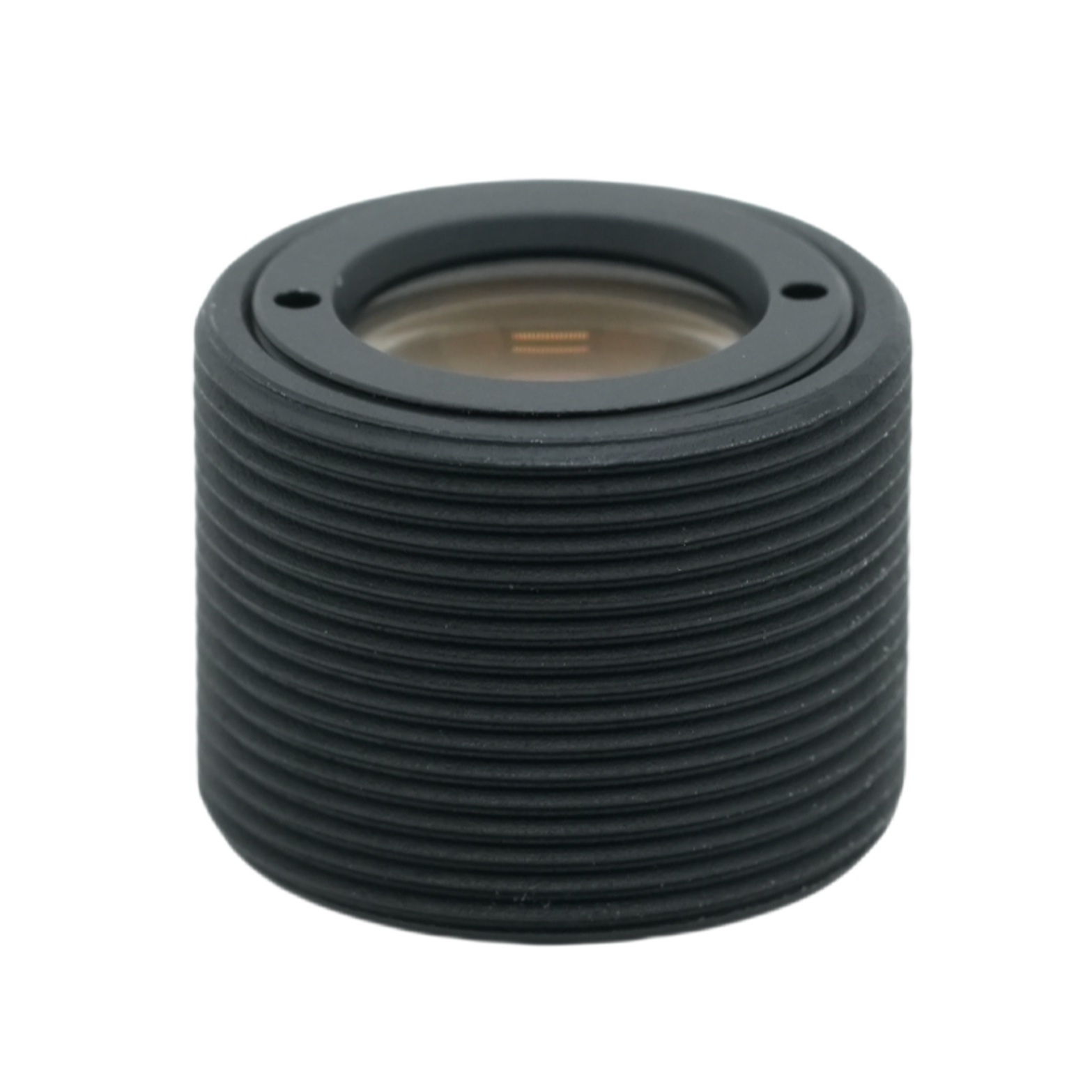

4,2 mm konisk lins

Produkt Kort beskrivning

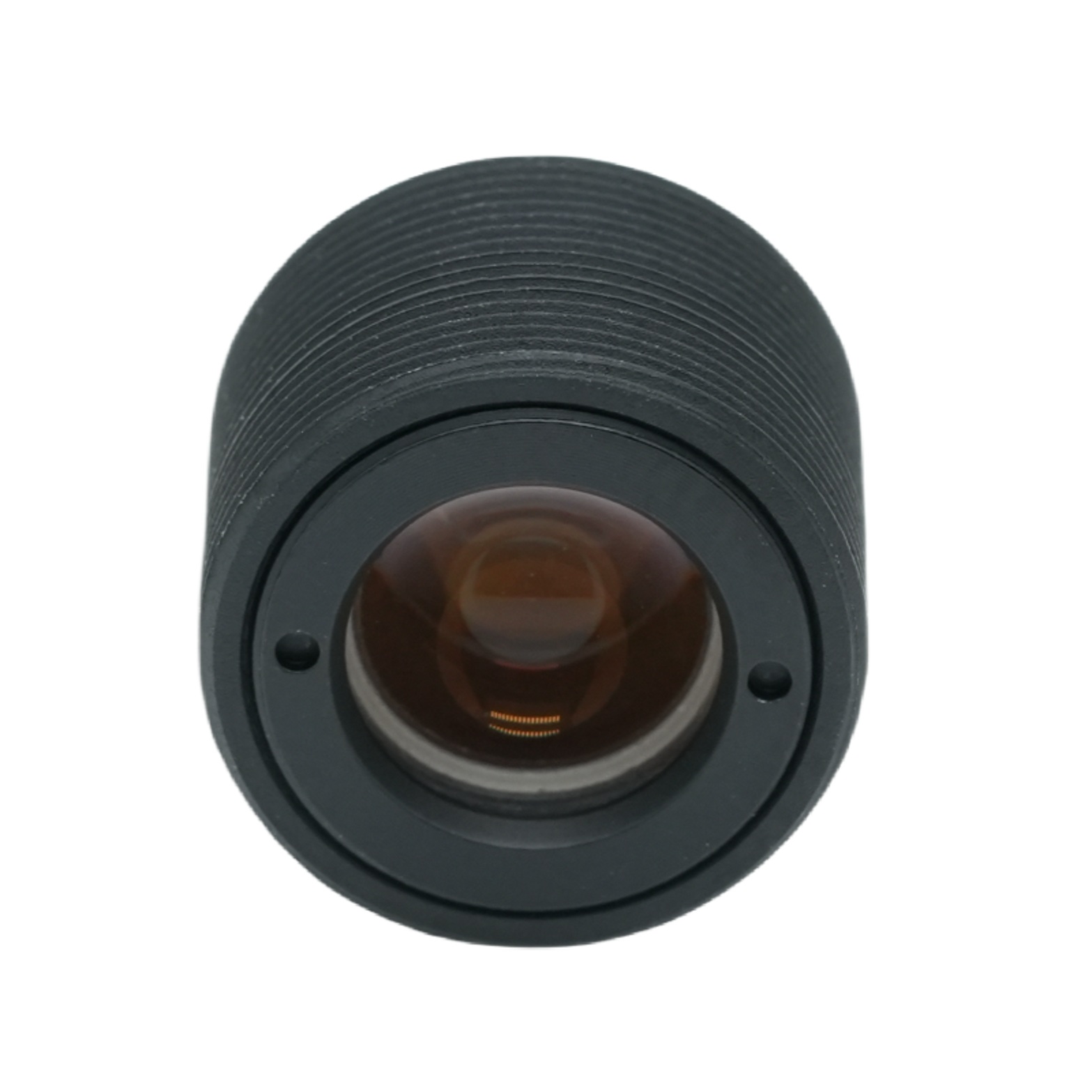

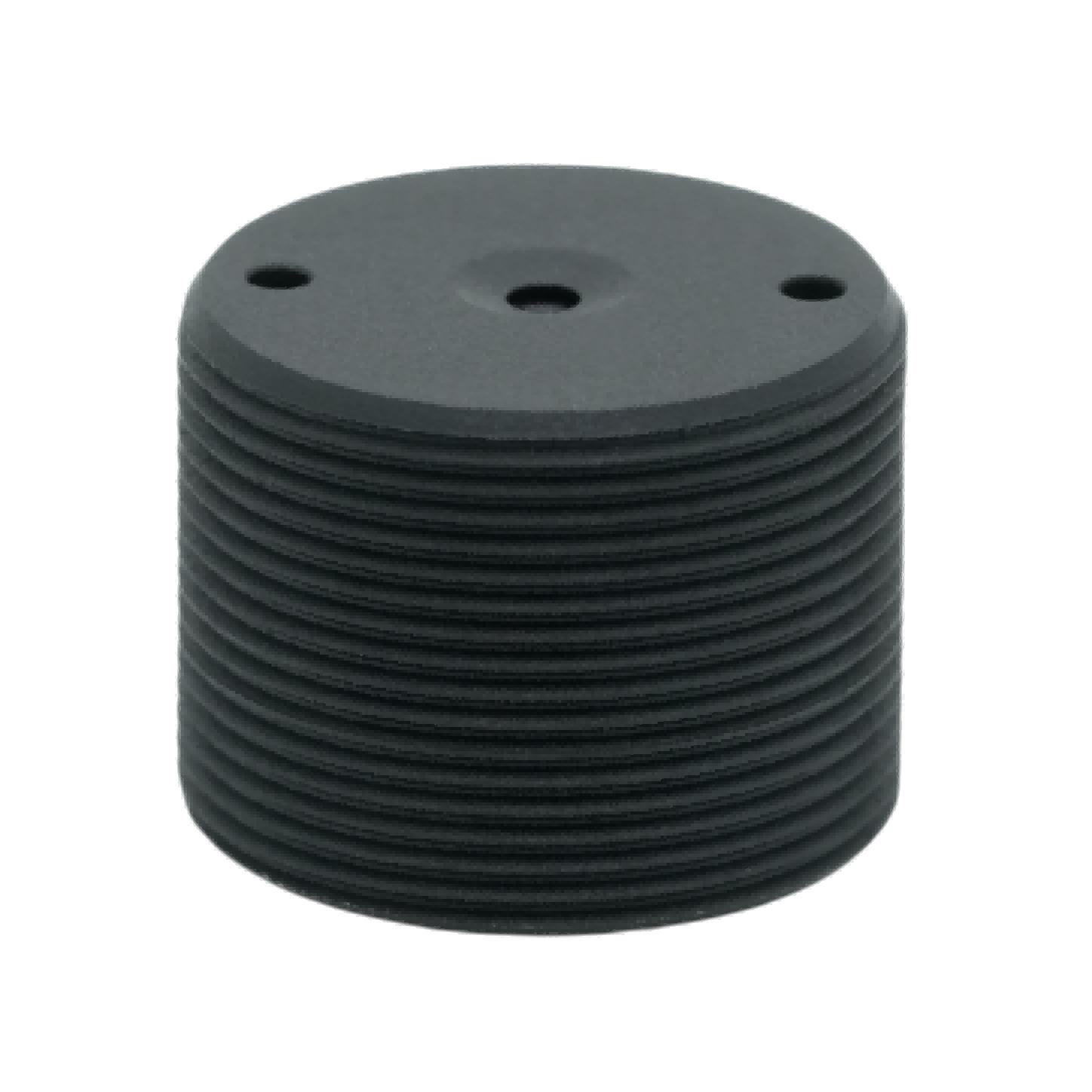

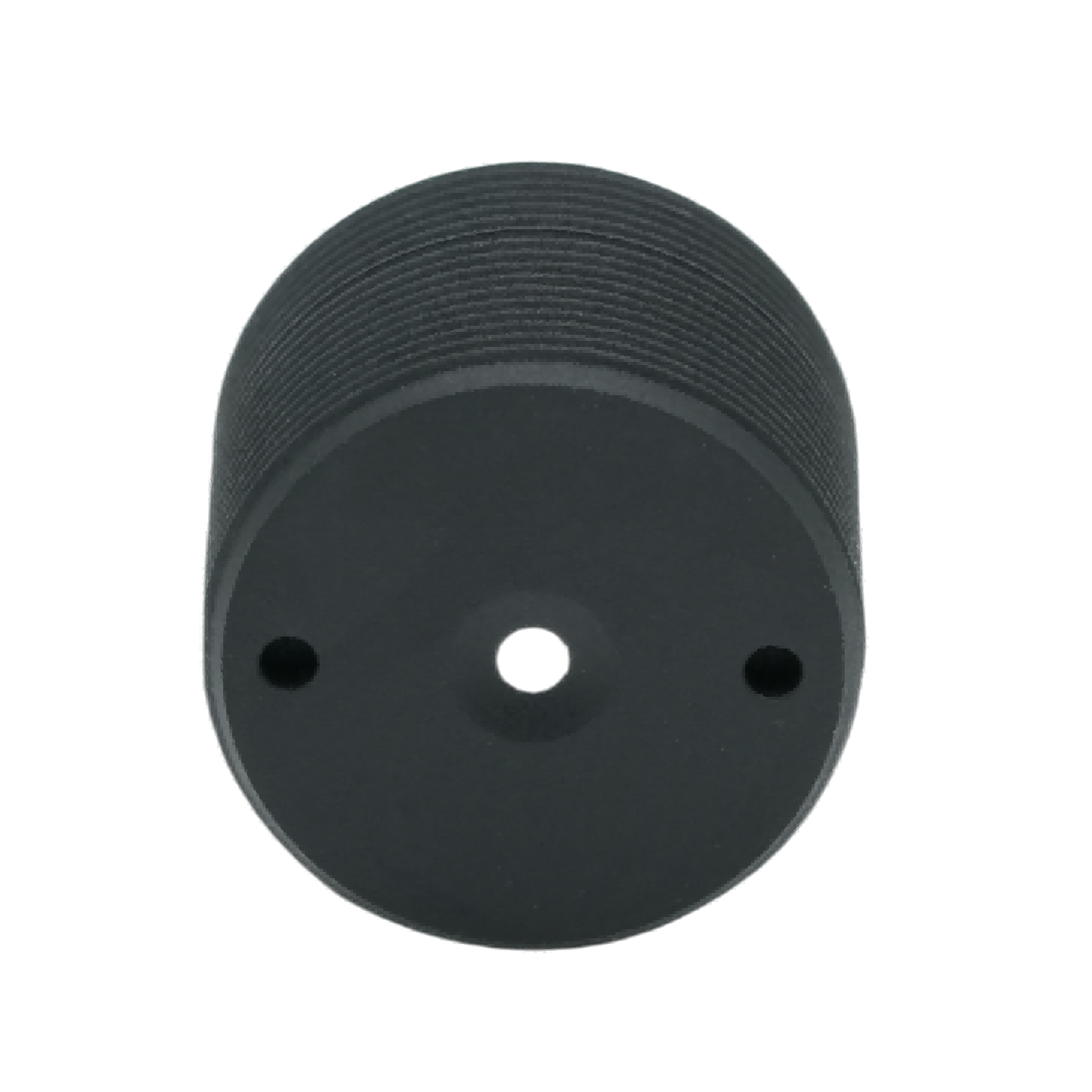

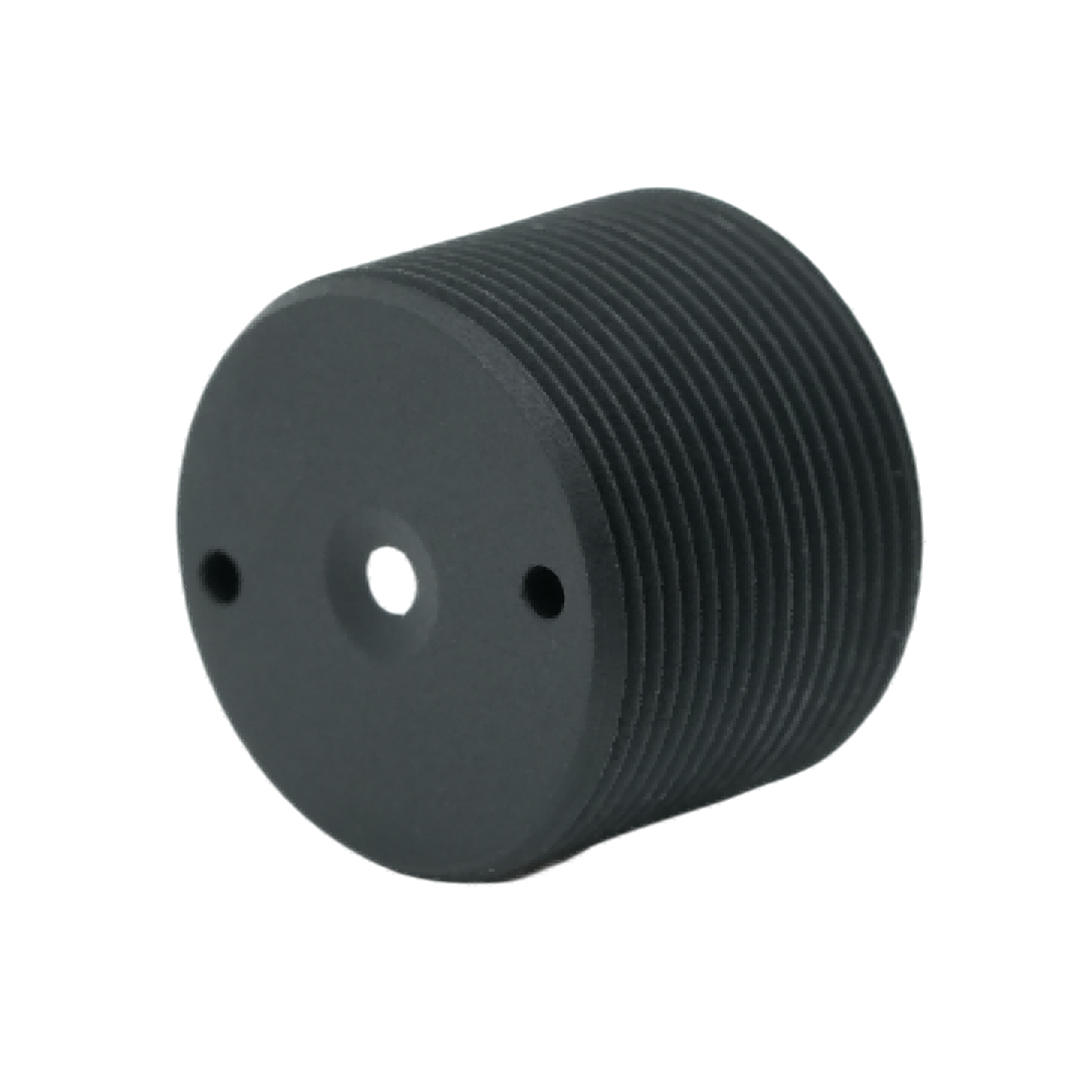

Denna kompakta vidvinkellins är tillverkad avShanghai SILK Optical Technology CO., LTD,skräddarsydd för 1/2,7-tums bildsensorer för industriella och övervakningsbilder. Som en högpresterande optisk lins ger den ett stort diagonalt synfält på 124°, vilket ger bred scentäckning för bildfångst i realtid. Med design med fast brännpunkt och M12-fäste, har detta industrikameraobjektiv en kompakt övergripande dimension med en total spårlängd på endast 10,9 mm, lätt att bädda in i små bildenheter. Dess F3.5-bländare balanserar ljusintag och optisk prestanda, medan kontrollerat CRA-värde säkerställer god kompatibilitet med vanliga CMOS-sensorer. Shanghai SILK Optical Technology CO., LTD kontrollerar strikt varje produktionsprocedur, vilket gör denna CCTV-lins stabil för långvarig kontinuerlig drift. Den har en fin balans mellan vidvinkeltäckning och praktisk bildkvalitet, lämplig för olika utrymmesbegränsade visionutrustningar och erbjuder en pålitlig optisk lösning för olika civila och industriella visuella inspelningsscenarier.

Detaljerad produktbeskrivning

Parameteranalys

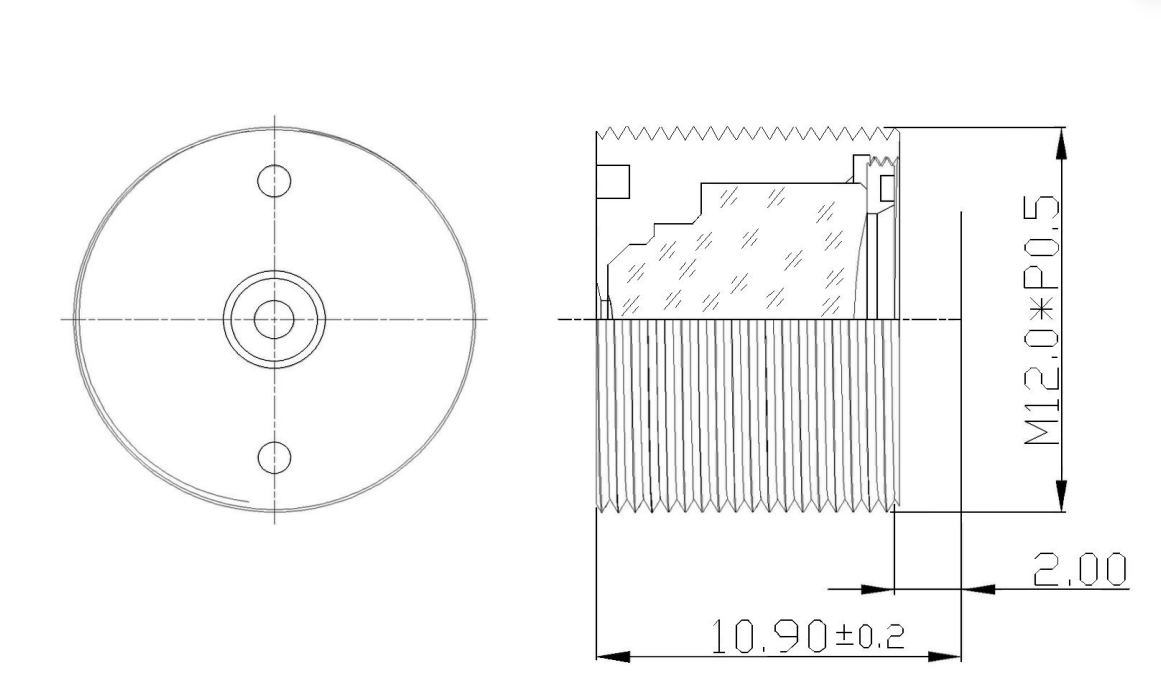

- Optisk struktur och dimension:Tillverkad av ShangHai SILK Optical Technology CO., LTD, denna vidvinkellins antar en mogen optisk layout. Total spårlängd är 10,9±0,3 mm, kompakt storlek underlättar enhetens miniatyrisering. Effektiv brännvidd når 4,2 mm med ±5 % tolerans och arbetar med F/NO 3,5 ± 5 % bländare för att uppnå balanserad ljusinsamlingskapacitet. Bakre brännvidd är 3,2±0,2 mm, vilket stöder bekväm sensormontering.

- Bildformat och synfält:Max bildcirkel Φ7,0 mm matchar 1/2,7"-sensorn perfekt. Diagonal FOV 124°, horisontell FOV 94°, vertikal FOV 45,6°, detta M12-objektiv realiserar ultravid sceninspelning utan extra mekanisk rotation.

- Imaging Index:TV-förvrängning-19,30 %, relativ belysning 45,0 %, CRA＜14,13°. Lågt CRA minskar risken för skuggning avsevärt för CMOS-chips. Standard M12*P0.5-fäste säkerställer universell utbytbarhet för installation av maskinseendelinser.

Prestandafördelar

Ultrabred visningskapacitet:Som en fast brännvidd ger den ett brett synfält, en bild fångar ett stort övervakningsområde, sänker hårdvarukostnaderna för användning av flera kameror.

Låg CRA-design:Denna högpresterande optiska lins håller huvudstrålningsvinkeln under 14,13°, förbättrar avsevärt enhetligheten för perifer bildbehandling, minskar problem med mörka hörn för applicering av övervakningslinser.

Miniatyr mekanisk design:Kort TTL-struktur passar kompakt utrustningsskal, perfekt för kamerahårdvara med liten formfaktor. Standard M12-gränssnitt ger bra kompatibilitet med de flesta industriella kameramoduler.

Stabil massproduktionskvalitet:Stöds avShanghai SILK Optical Technology CO., LTDs optiska tekniska kapacitet, denna cctv-lins håller snäva toleranser på varje optisk parameter, garanterar konsekvent batchprestanda.

Applikationsfält

‑ Övervakning och säkerhetsövervakning:Detta vidvinkelobjektiv passar små säkerhetskameror, täcker breda övervakningsscener inomhus och kortdistans utomhus.

- Maskinseende och industriell inspektion:Den industriella kameralinsen fungerar för kompakt visuell inspektionsutrustning, ger vidvinkelavbildning för produktkontroll, kodskanning.

- Smarta hemenheter:Används för smart dörrkamera, hushållsövervakningskameror, kompakt kropp anpassar sig till begränsat inre utrymme av smart hårdvara.

- IoT visuella terminaler:Tillämpad i olika IoT-visuella insamlingsmoduler erbjuder denna fasta brännvidd en pålitlig optisk vidvinkellösning för bildinsamling på kantsidan.
