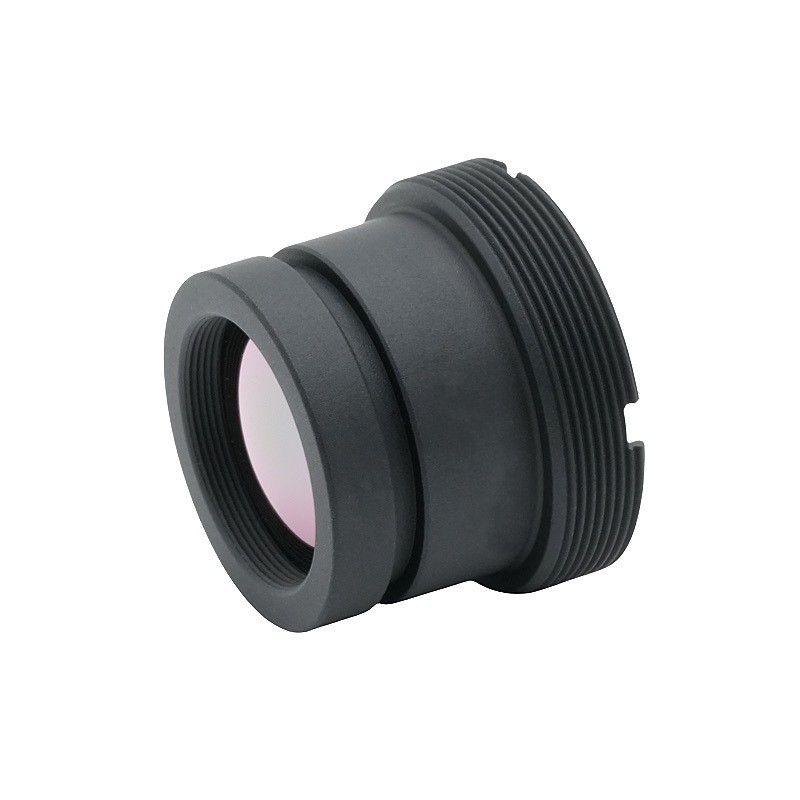

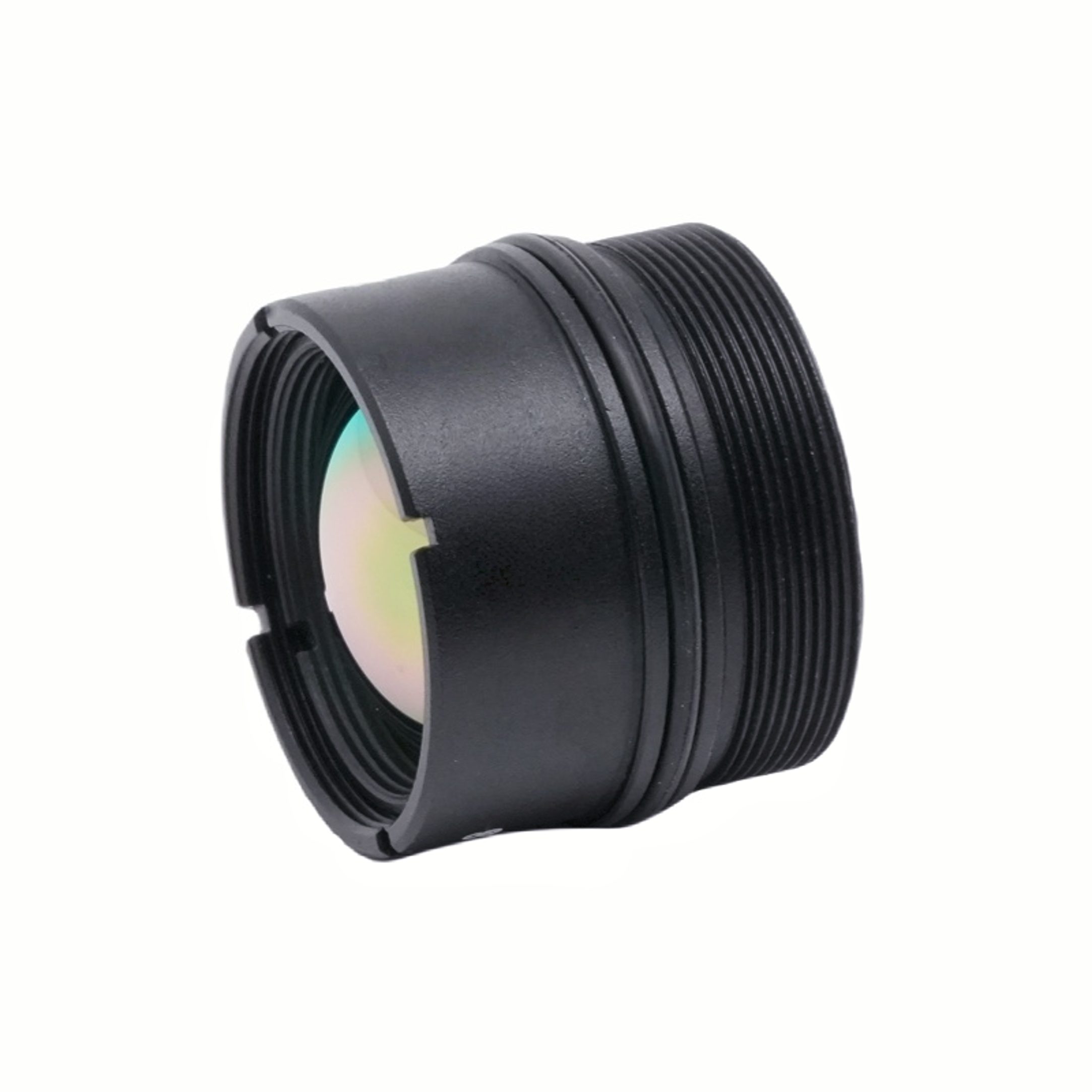

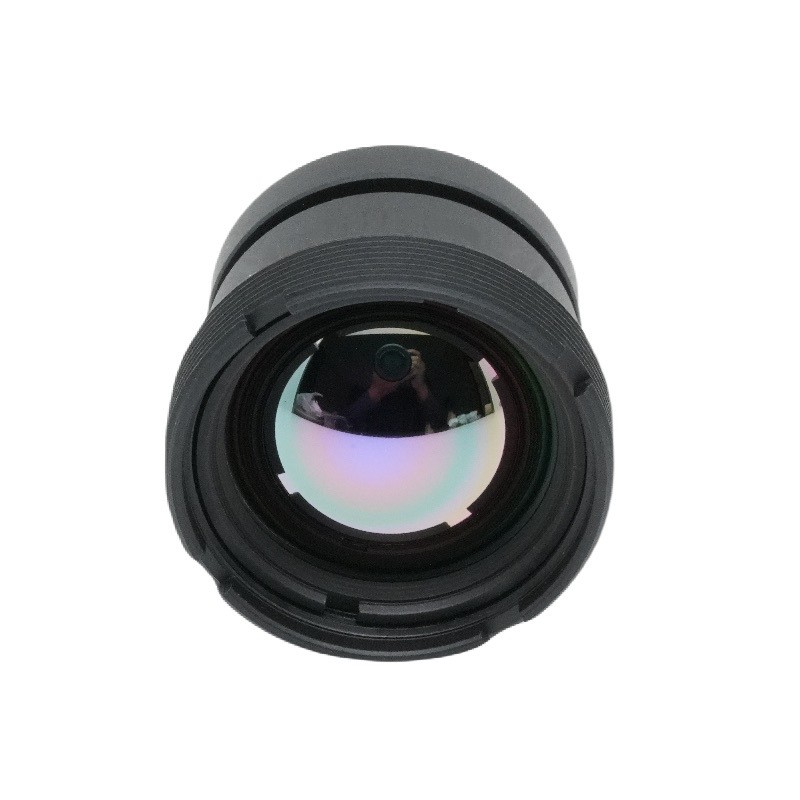

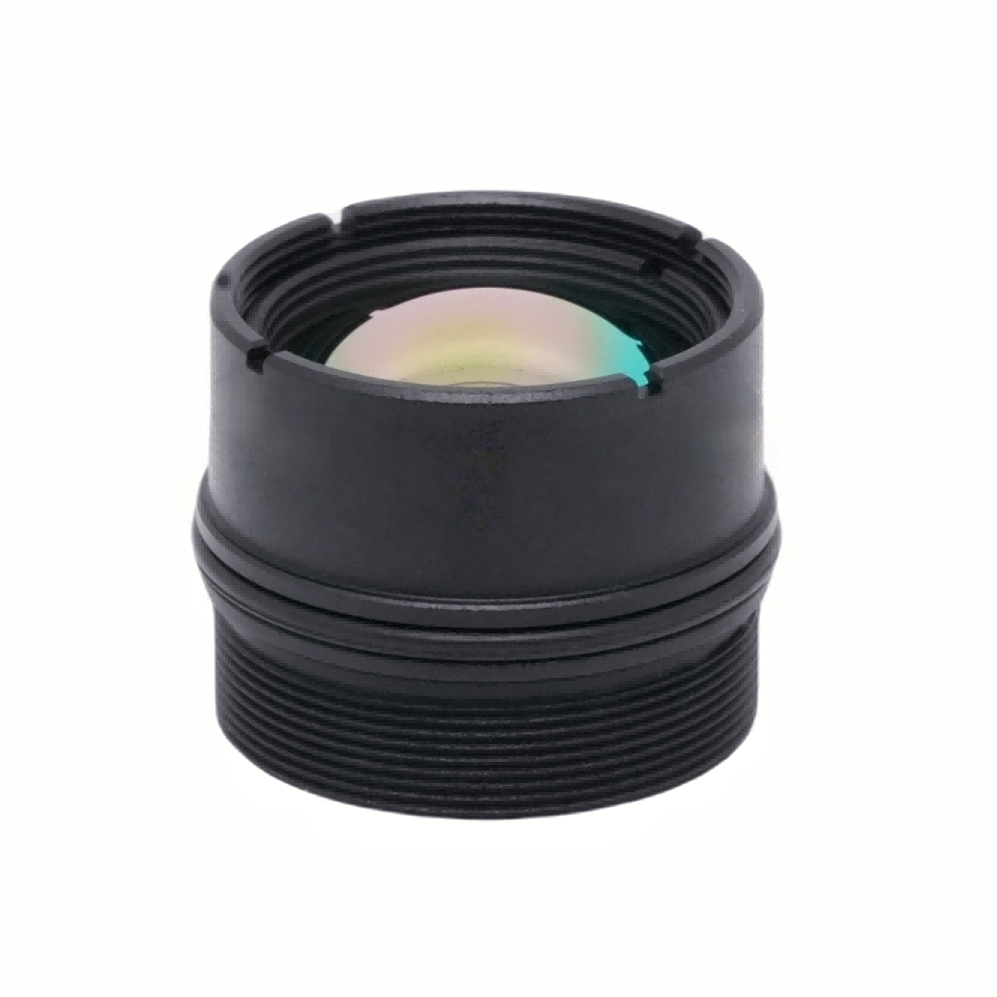

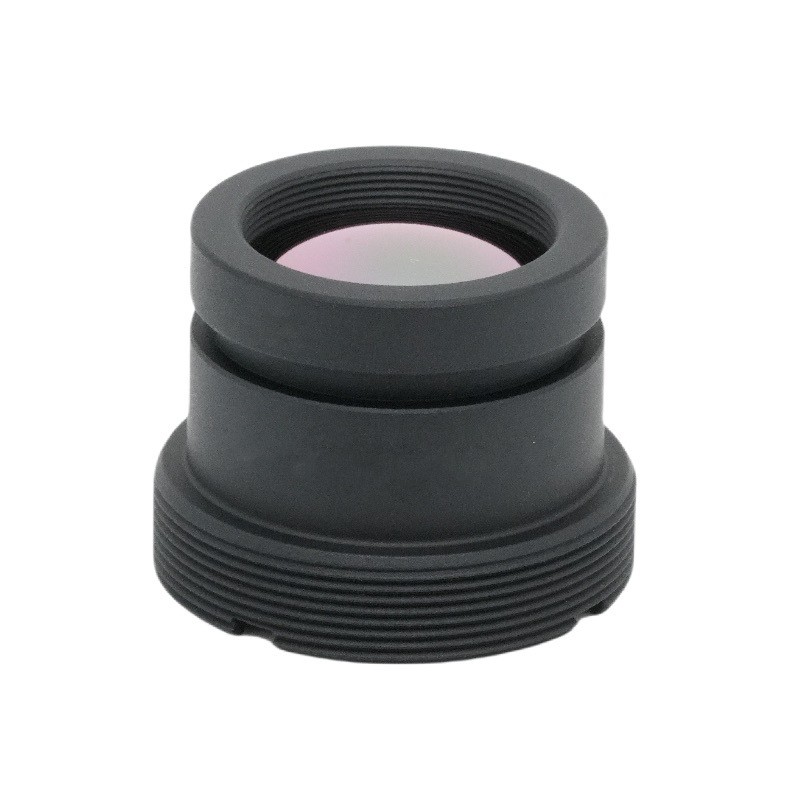

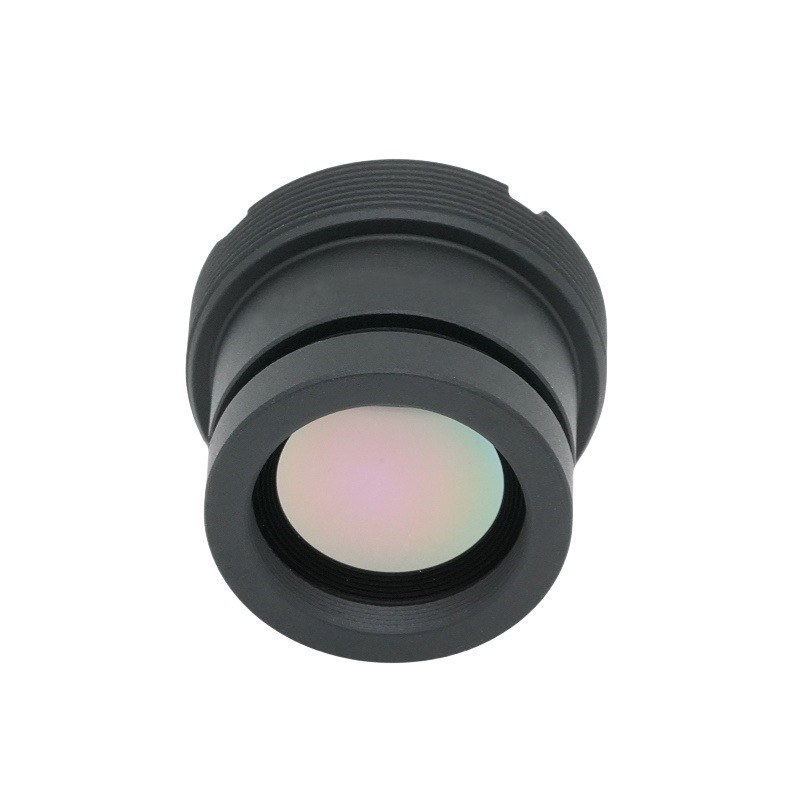

Produktbeskrivning13 mm F1.0 M22 12um HD-lins Långvågig infraröd värmebildslins
BOSHI LENS är en ledande Kina Standard M12 Lens tillverkare, leverantör och exportör. Att hålla sig till strävan efter perfekt kvalitet på produkter, så att vår standard M12-lins har blivit nöjd av många kunder. Extrem design, kvalitetsråvaror, hög prestanda och konkurrenskraftigt pris är vad varje kund vill ha, och det är också vad vi kan erbjuda dig. Vi kommer att ge dig den bästa servicen efter försäljning och snabb leverans.

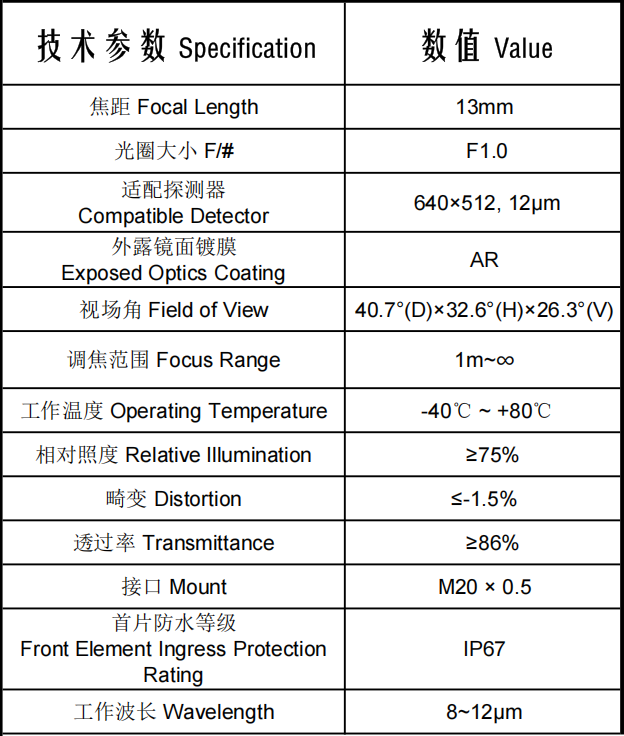

I. Detaljerad tolkning av kärnparametrar

1. Optiska kärnspecifikationer

1. 13 mm brännvidd, F1,0 stor bländare

F1.0 representerar en ultrastor ljustransmissionsöppning bland infraröda linser, med mycket högre ljusflöde än konventionella F1.4/F1.8 infraröda linser. Under lika termisk infraröd strålning förbättras signalintensiteten som tas emot av detektorn avsevärt, vilket ger avsevärt bättre signal-brusförhållande för lågtemperatursvaga värmekällor och långdistansmålavbildning.

Den medelhöga brännvidden på 13 mm balanserar synfältstäckning och långdistansidentifiering, vilket gör en kompromiss mellan vidvinkelövervakning och temperaturmätning och -detektering på medellånga till långa avstånd.

2. Arbetsvåglängd: 8~12μm

Detta är det standardiserade långvågiga infraröda (LWIR) atmosfärstransmissionsfönstret, kompatibelt med okylda vanadinoxid-infraröda detektorer, det universella vågbandet för övervakning av människokroppen, mätning av utrustningstemperatur och värmesäkerhet utomhus.

3. Kompatibel detektor: 640×512, 12μm Pixel Pitch

Matchar vanliga 640-pixlar okylda infraröda kamerakärnor (universella specifikationer för Hikvision, Dahua, Guide Infrared, Dali Infrared, etc.). Pixelbredden på 12 μm är standardpixelstorleken för industri- och säkerhetsinfraröda system, vilket ger måttlig bildupplösning med kontrollerbar total utrustningskostnad.

4. Synfält: 40,7°(diagonal) × 32,6°(horisontell) × 26,3°(vertikal)

Medium-smal synfält med mångsidig användbarhet:

·Den 32,6° horisontella FOV passar linjära inspektionsscenarier såsom vägar, fabriksanläggningar och gränslinjer;

·Den 26,3° vertikala FOV täcker scener med stora höjdskillnader, inklusive viadukter, bergsområden och plattformar;

·Fri från kraftig kantdämpning som är vanlig i ultravidvinkelobjektiv, balanserar betraktningsräckvidd och bildlikhet.

5. Fokusomfång: 1m ~ ∞

Stöder temperaturmätning på nära håll för utrustning på 1 m avstånd och långdistans termisk observation av värmekällor tusentals meter bort, vilket möjliggör dubbla funktioner för inspektion av utrustning på kort avstånd och säkerhetsövervakning på långa avstånd med en enda lins.

2. Indikatorer för bildkvalitet

1.AR Anti-Reflection Coating på exponerad optik

Specialiserad infraröd antireflektionsbeläggning för 8–12 μm vågband minskar ströljusreflektion på linsytor. I kombination med ≥86 % total transmittans maximerar den infraröd energiinsamling och dämpar spökbilder och bländning, vilket ger en ren bild under höga temperaturer med starkt ljus.

2. Transmittans ≥86% (fullständigt 8~12μm vågband)

Detta är ett utmärkt prestandariktmärke för infraröda linser, eftersom vanliga infraröda linser vanligtvis bara uppnår 70%~80% transmittans. Hög transmittans förstärker fördelarna med den stora bländaren F1.0, vilket gör svaga lågtemperaturvärmekällor (t.ex. elektriskt läckage, rörledningsvärmeförlust) mycket lättare att identifiera.

3. Relativ belysning ≥75 %

Ljusstyrkan i de fyra hörnen av bildramen förblir inte mindre än 75 % av mittljusstyrkan, vilket eliminerar tydlig mörkare vid kanterna vid panoramaövervakning med stora ytor. Ingen kraftig mjukvarukantsljusning (som skulle utlösa överdrivet brus) krävs.

4. Förvrängning ≤-1,5 %

Det negativa värdet indikerar mild trumförvrängning med överlägsen distorsionskontroll. Raka linjer i scenen visar nästan ingen böjning, vilket eliminerar dimensions- eller temperaturmätningsfel orsakade av optisk distorsion - perfekt för industriella scenarier som kräver exakt temperaturavläsning och dimensionsberäkning.

3. Mekanisk och miljömässig anpassningsförmåga

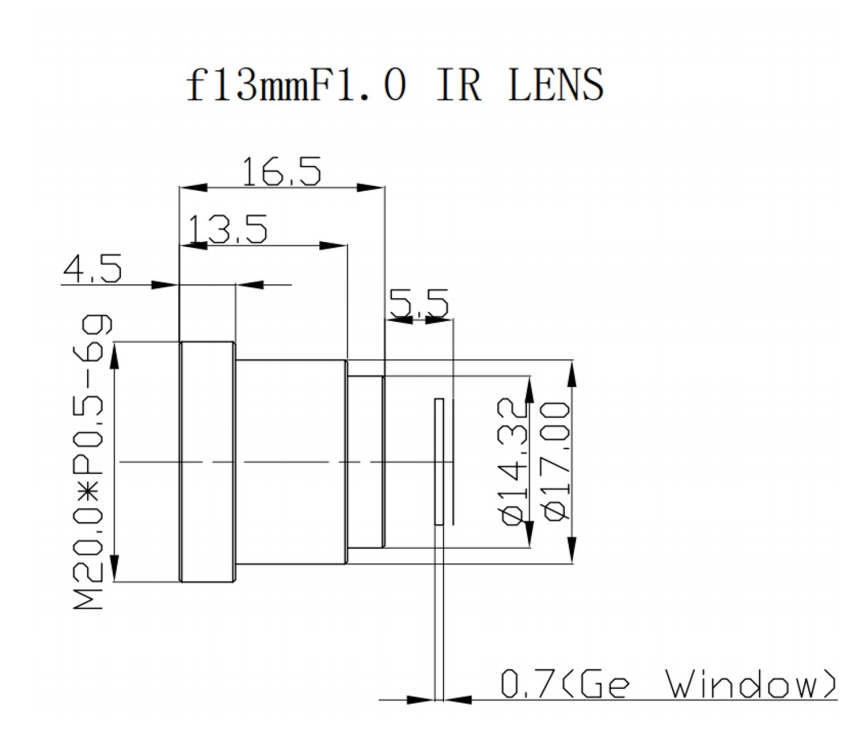

1. Montering: M20 × 0,5

Standard universellt gängat gränssnitt för den infraröda industrin, direkt kompatibelt med de flesta vanliga 640 okylda infraröda kamerakärnorna på marknaden, ger stark kompatibilitet och låga utbytes-/integreringskostnader.

2. Frontelement inträngande skyddsklass: IP67

Det främre linselementet är dammtätt och vattentätt, vilket möjliggör direkt användning utomhus utan extra skyddshöljen. Den står emot kortvariga regnstänk, sanddamm och fuktiga miljöer, vilket avsevärt förenklar den strukturella designen av komplett utomhusutrustning.

3. Driftstemperatur: -40℃ ~ +80℃

Ultrabrett temperaturtoleransintervall som täcker kyliga nordliga vintrar, brännande sydliga somrar och högtemperaturindustriverkstäder/smältperiferier. Linsoptiken, cylindern och beläggningen undviker delaminering, deformation och fokusförskjutning under extremt hög/låg temperatur för stabil drift dygnet runt.

II. Sammanfattning av Core Performance Advantages

Fördel 1: Infraröd detekteringsförmåga med extrem låg värme (F1.0 stor bländare + 86 % hög transmittans)

Få objektiv med samma brännvidd använder ljustransmissionsöppningen F1.0. Tillsammans med högtransmission AR-beläggning överträffar dess identifieringskapacitet för lågtemperatursvaga värmekällor vida över konventionella F1.4-objektiv. Den fångar tydligt långväga små hotspots, värmeläckage under jord och mindre temperaturhöjningar i elektrisk utrustning, vilket ökar temperaturmätningsnoggrannheten och larmkänsligheten.

Fördel 2: Uniform bildbehandling och låg distorsion, lämpad för både övervakning och precisionstemperaturmätning

Den ≥75 % kantrelativa belysningen löser den vanliga "mörka fyra hörn"-defekten hos vidvinkelinfraröda linser. Distorsion kontrollerad inom 1,5 % säkerställer geometrisk trohet för bilden. Inga falska temperaturavläsningar som induceras av optisk distorsion inträffar under industriell temperaturmätning, inspektion av strömdefekter och termisk detektering av järnvägstransit – perfekt för kvantitativa inspektionstillämpningar.

Fördel 3: Utomhusdrift i alla väder med förenklat skydd och stabil prestanda vid breda temperaturer

IP67 frontlinsskydd plus -40~80℃ brett temperaturområde stöder direkt installation i öppna fält, transformatorstationer, gruvor och motorvägar utan anpassade vattentäta höljen. Ingen fokusavdrift eller beläggningsfel inträffar under extrema temperaturer, vilket minskar de totala kostnaderna för utrustningsintegration och felfrekvensen.

Fördel 4: Hög mångsidighet, kompatibel med Mainstream 640 infraröda kamerakärnor

Formatet 12μm 640×512 är den mest populära specifikationen för okylda infraröda detektorer. Standardgängfästet M20×0.5 möjliggör massintegration genom säkerhet, industriell temperaturmätning och fordonsmonterad infraröd utrustningstillverkare med mogen leveranskedja.

Fördel 5: Integrerad nära- och långdistansfokusering

Kontinuerlig fokusering från 1 m nära avstånd till oändligt tillåter en enda lins att tillfredsställa två scenarier: inspektion av utrustning på kort räckvidd (kopplingsskåp, motorer) och säkerhetsövervakning på långa avstånd (gränslinjer, fabriksomkrets). Det minskar lagervariationen genom att eliminera behovet av att lagra linser med olika brännvidder.

III. Segmenterade applikationsfält

1. Kraft- och energiindustri (kärnapplikationsscenario)

·Infraröd temperaturmätning för transformatorstationer och kraftdistributionsrum: Fångar upp subtila temperaturstegringar på kontakter, samlingsskenor och strömbrytare; låg distorsion garanterar exakta temperaturavläsningar; IP67-skydd anpassar sig till utomhusstationsmiljöer.

·Långdistansinspektion av transmissionsledningar och stolpar: 13 mm brännvidden i kombination med F1.0 stor öppning identifierar trådbrott och isolatoruppvärmningsdefekter tusentals meter bort; bred temperaturtolerans anpassar sig till vilda temperaturfluktuationer i fält.

· Hotspot-detektering för solcellskraftverk: Hög transmittans identifierar svaga heta fläckar på PV-paneler, medan enhetlig relativ belysning ger skuggfri avbildning av hela PV-panelen.

2. Utomhussäkerhet och gränsövervakning

· Tidig intrångsvarning för fabriksanläggningar, oljefält och gruvor: Vågbandet på 8–12 μm tränger igenom totalt mörker och tunn dimma; F1.0-bländaren fångar svag infraröd strålning från människokroppen, och den 32,6° horisontella FOV passar den linjära väggens perimeterlayout.

·Allväders mörkerseende för gränser och kustförsvar: -40℃ lågtemperaturbeständighet anpassar sig till kyliga nordliga klimat, och IP67-klassificeringen tål regn, snö och sandstormar för att identifiera personal och fordonsvärmekällor på långa avstånd.

·Värmebildsbrandvarning och hastighetsmätning för motorvägar och tunnlar: Låg distorsion säkerställer noggrann beräkning av fordonsstorlek och position, och linsen motstår dimma och damm i fuktiga tunnelmiljöer utan imma.

3. Prediktivt underhåll för industriell utrustning

· Utrustningsövervakning i högtemperaturverkstäder inom metallurgi och smältning: Tolererar upp till +80 ℃ omgivningstemperatur för att upptäcka överhettningsfel på masugnar, transportörslager och motorer.

·Inspektion av värmeläckage för kemiska rörledningar och lagringstankar: Stöder nära 1 m närhetsskanning av utrustning och långdistansavskärmning av hela rörledningen; hög transmittans fångar upp små värmeläckagepunkter.

·Detektering av temperaturkontroll för datacenterserverrum och energilagringsskåp: Identifierar onormala temperaturstegringar i batteripaket och servrar för tidig brandriskvarning.

4. Järnvägstransit och fordonsmonterade infraröda system

· Infraröd övervakning ombord för höghastighetståg och tunnelbanetåg: Upptäcker överhettning på rälsfästen och tågbromssystem; bred temperaturtolerans anpassar sig till säsongsbetonade utomhustemperatursvängningar, och IP67-klassificeringen motstår tunnelvattendimma och damm.

·Körassistans för fordon med mörkerseende: Identifierar fotgängare och djurvärmekällor efter mörkrets inbrott; den mellanstora FOV balanserar långdistansdetektering framåt och vägkantstäckning.

5.Forest Fire Prevention & Natural Resurs Inspection

UAV eller markbaserad pan-tilt skogsbrandövervakning: Identifierar dolda brandkällor djupt inne i skogar från långa avstånd; Dess svaga förmåga att detektera värmekällor upptäcker tidiga glödande bränder framför öppna lågor, med utomhus vattentät och temperaturbeständig design som anpassar sig till komplexa bergsklimat.

6. Civil temperaturscreening & nödräddning

·Personaltemperaturkontroll vid fabriker och hamnar: Enhetlig belysning säkerställer felfri samtidig temperaturmätning för flera personer vid ramkanterna, och utomhusdrift i alla väder undviker störningar från solljus och regn.

·Sök & räddning av brandmän: tränger igenom tät rök för att lokalisera instängda offer; kort fokuseringsavstånd stöder sökning av begränsat utrymme inomhus, medan långdistansläge skannar hela brandplatser.

IV. Särskiljande fördelar jämfört med konkurrerande produkter

Jämfört med vanliga 13 mm F1.4/F1.8 långvågiga infraröda linser med samma brännvidd, levererar denna produkt viktiga skillnader:

·Dubbel ljusöverföringskapacitet för högre känslighet för lågtemperaturvärmekällor;

·Inbyggt IP67 frontlinsskydd som förenklar komplett utrustningskonstruktion;

· Lägre distorsion och högre kantrelativ belysning för överlägsen tillförlitlighet i professionella temperaturmätningsscenarier;

· Stabil prestanda över hela -40~80℃ temperaturintervall med starkare anpassningsförmåga till extrema miljöer.

Vår Starlight-lins kan installeras i en smart hemkamera, en kamera med artificiell intelligens.

13 mm F1.0 M22 12um HD-lins Långvågig infraröd värmebildslins Säkerhetsövervakning Starlight-lins, standard M12-gängad gränssnittslins, med 2,0 F/NO, 6G-struktur, lättare, med hög kostnadseffektivitet! Om du är intresserad av vår Standard Starlight-lins kan du rådfråga oss nu, vi kommer att svara dig i tid!

Produkten har följande specifika egenskaper:

1. Produktegenskaper: Tillverkad av allt plastmaterial, samtidigt som vi säkerställer produkternas kvalitet, kan vi erbjuda kunderna ett lägre inköpspris..

2. Produktfördelar: Stor vinkel, liten storlek, Brett skärpedjupsområde.

Vi väntar med spänning på ditt köp och ser fram emot att ge dig den bästa samarbetsupplevelsen och djupare affärssamarbete.
