25 mm värmeobjektiv med brännvidd

Produktkort

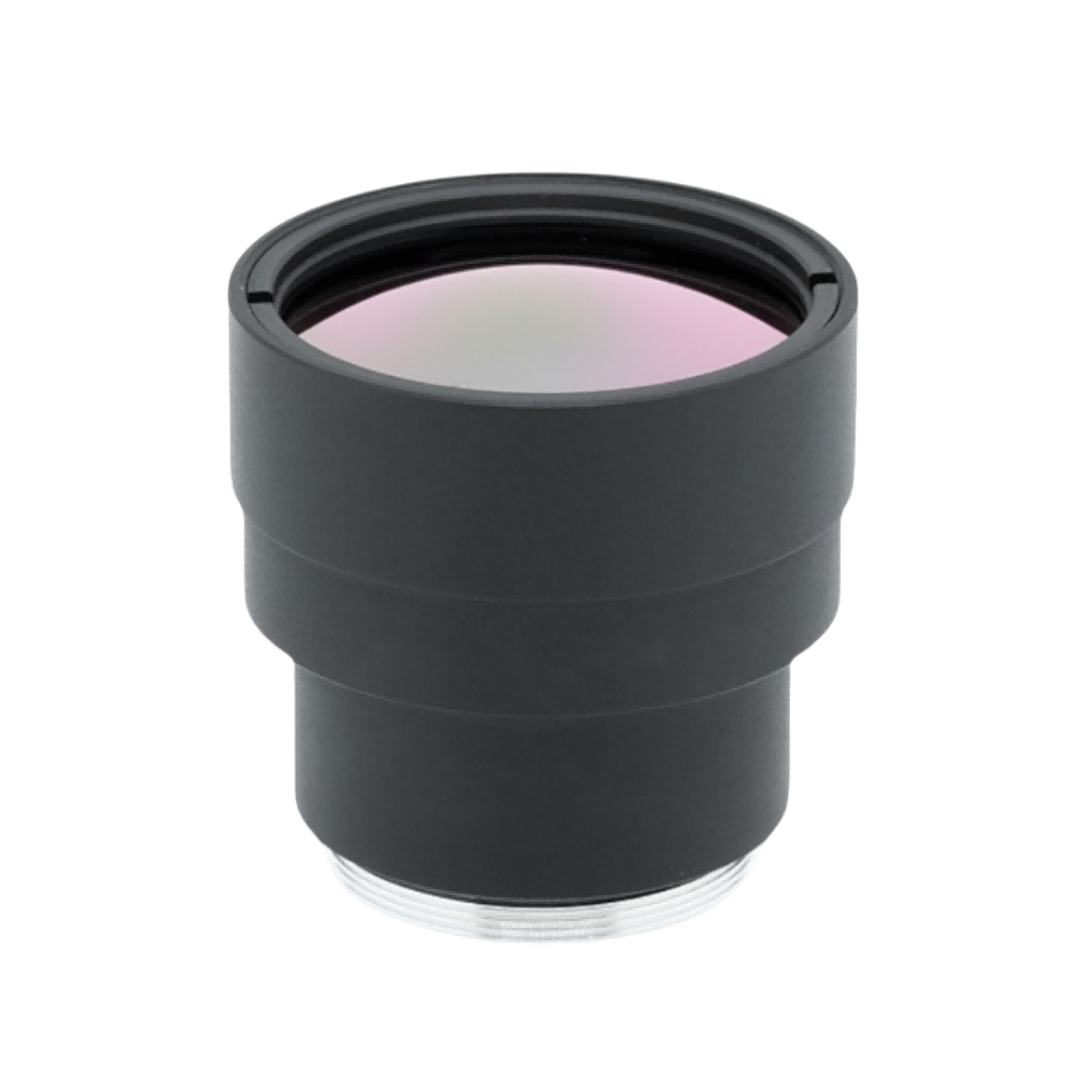

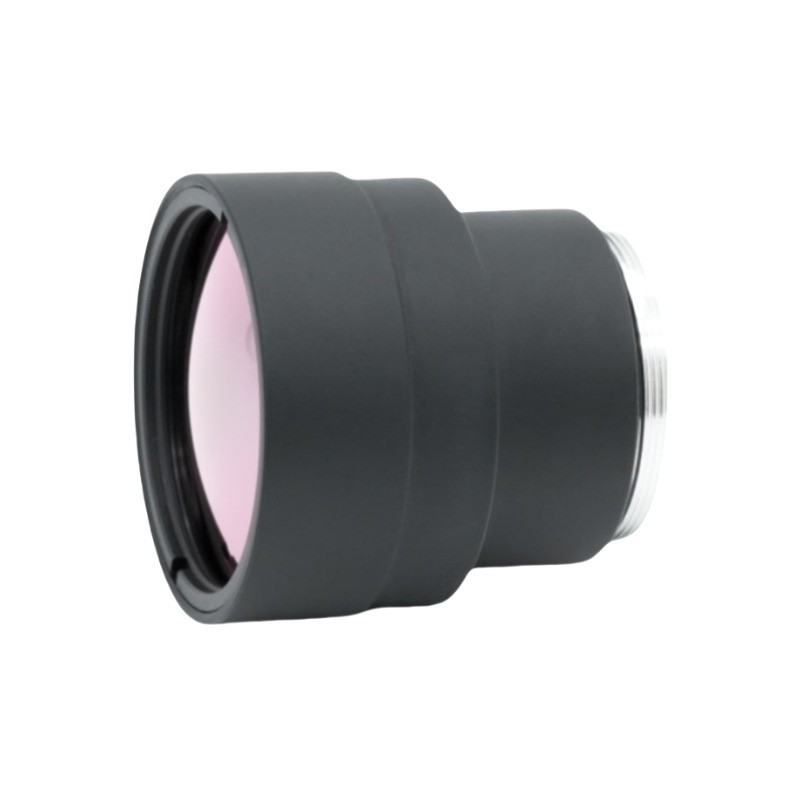

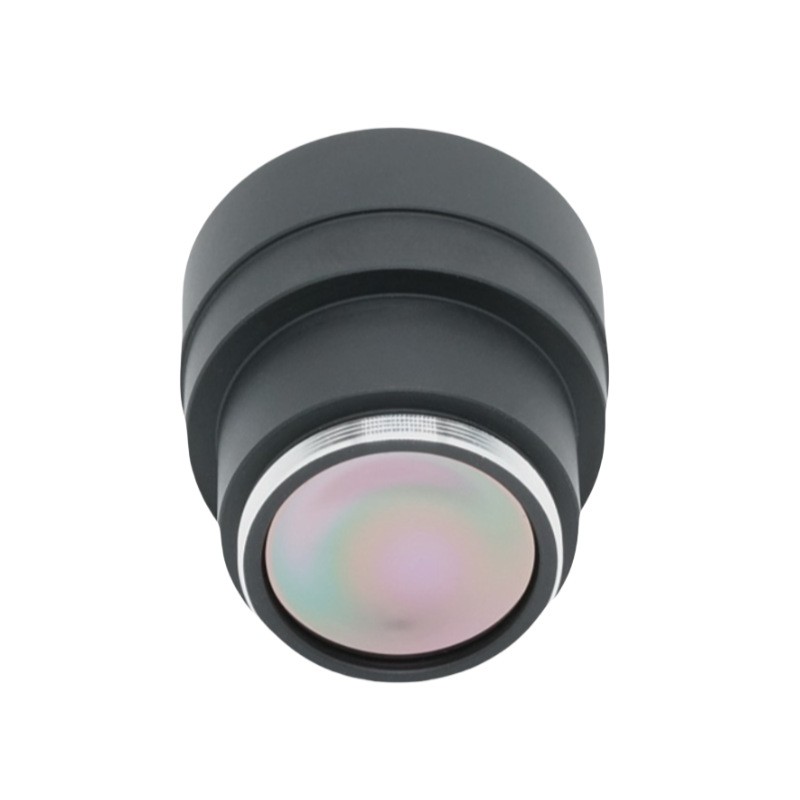

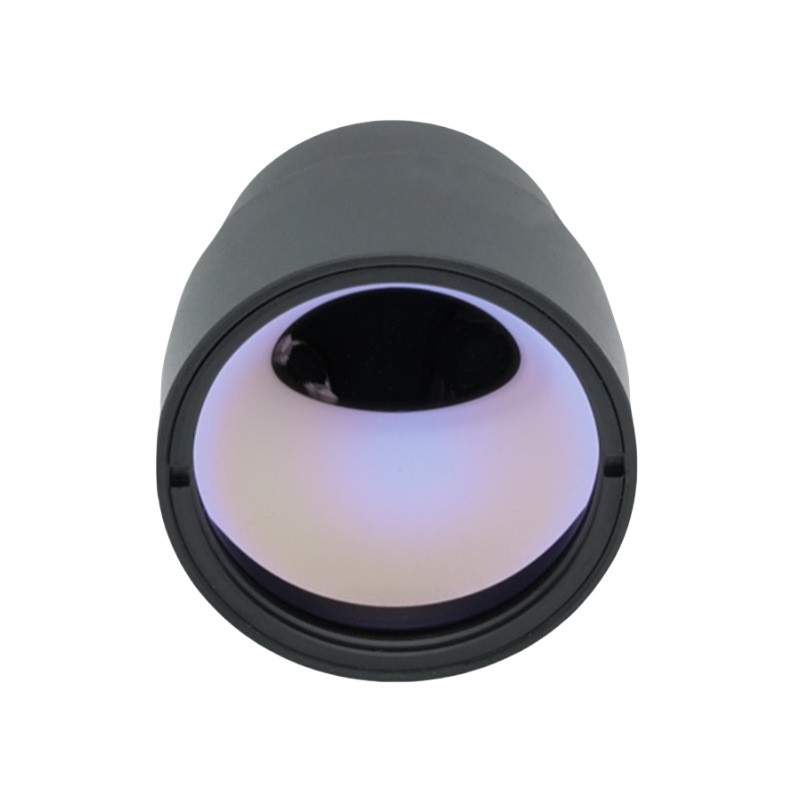

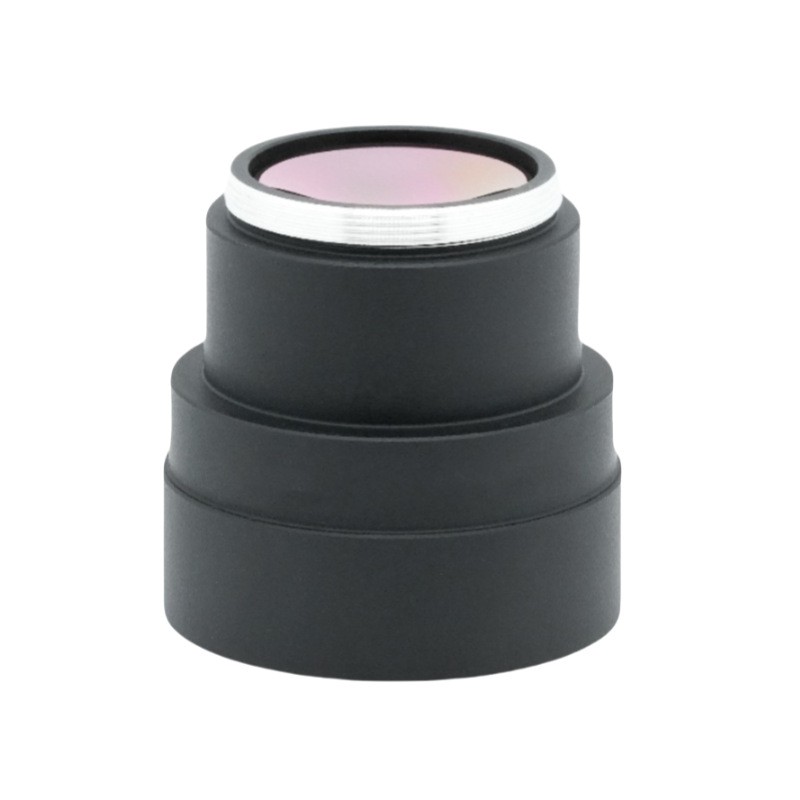

Denna F1.0 25 mm långvågiga infraröda lins är oberoende undersökt och tillverkad avBOSHI optiskTeknologi. Som en högpresterande värmebildslins som arbetar inom 8-12 μm våglängdsband, är denna långvågiga infraröda lins optimerad för 640 × 512, 12 μm lins termiska detektorer. Den infraröda linsen har en struktur med stor bländare F1.0 och levererar överlägsen ljusinsamlingsprestanda för att klara av arbetsscenarier för övervakning av låg sikt och låg temperatur. M22×0,5-objektivets monteringsstruktur stöder enkel installation på matchad värmekamerautrustning. Frontlinskomponenten uppnår skyddsklass IP67 för att ge stabil prestanda för utomhusbruk. Denna 25 mm värmekameralins realiserar över 86 procent transmittans och över 97 procent relativ belysning håller samtidigt distorsion under 2 procent. Fokusjusteringsområdet täcker 2 meter till oändligt, och stabil drift kan realiseras i temperaturmiljöer från ‑40℃ till +80℃. BOSHI Optical Technology implementerar exakt kalibrering för varje färdig produkt för att upprätthålla en stabil bildåtergivning för industriella och säkerhetsövervakningsvärmebilder.

Detaljerad produktbeskrivning

1. Parameter

De optiska parametrarna för denna produkt antar professionell inställning som kompletteras av BOSHI Optical Technology. Brännvidden når 25 mm och F-numret sätts på F1.0. Arbetsvåglängden faller inom 8-12 μm långvågigt infrarött band som tillhör standardprodukten för långvågig infraröd lins. Denna infraröda lins realiserar perfekt kompatibilitet med 640×512, 12μm lins termiska detektorer och anpassar sig till vanliga okylda infraröda sensormoduler. Diagonalt synfält når 22,5 grader, horisontellt synfält når 17,7 grader och vertikalt synfält når 14,1 grader. Sådan parameterkonfiguration ger enastående observationskapacitet för övervakningsuppgifter på medeldistans.

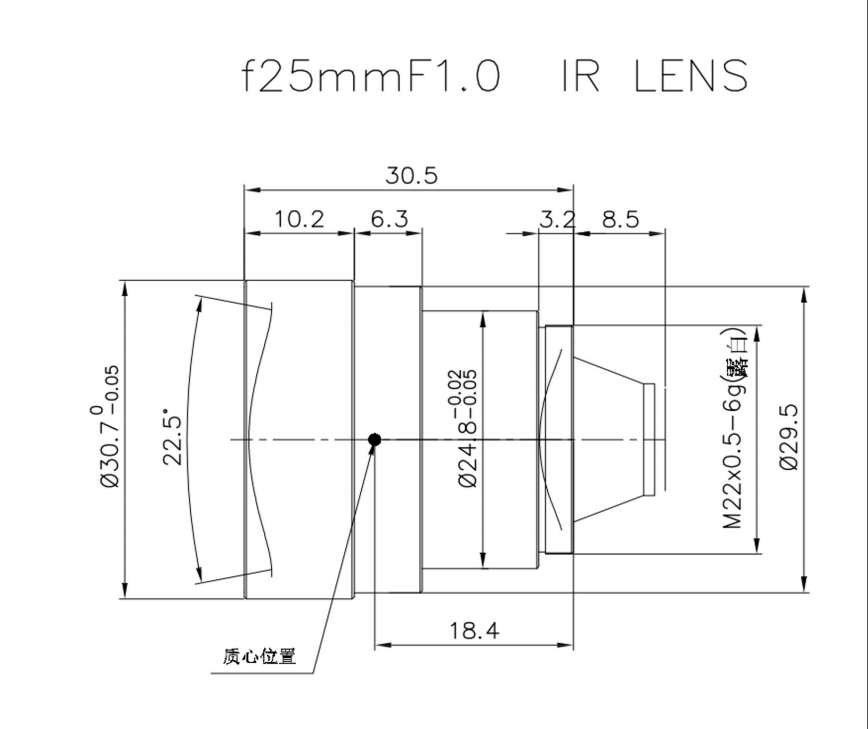

Mekaniska och miljömässiga parametrar kommer från standardiserad design av BOSHI Optical Technology. M22×0.5 Lens monteringsgränssnitt underlättar utrustningstillverkare att slutföra produktmontering och utrustningsintegration. Fokusjusteringsomfånget sträcker sig från 2 meter till oändligt, vilket kan tillfredsställa inspektionskrav på korta avstånd såväl som övervakningskrav på långa avstånd. Drifttemperaturområdet täcker ‑40℃ till +80℃ så attVärmebildslinskan hålla en stabil arbetsproduktion under extrem klimatmiljö. Främre linsenhet når IP67 skyddsgrad för att stödja användning av komplexa utomhusförhållanden utomhus.

Bildkvalitetsparametrar förlitar sig på avancerad antireflexbeläggningsprocess. Exponerade optiska ytor får AR-beläggningsbehandling. Den faktiska överföringen förblir högre än 86 procent. Relativ belysning håller sig över 97 procent. Distorsionsvärdet kontrolleras under 2 procent. Varje index av denna värmekameralins genomgår strikt inspektion innan produkten levereras.

2. Prestandafördelar

Stor bländare F1.0: BOSHI Optical Technology tillämpar design med ultrastor bländare på denna 25 mm infraröda lins. Den strukturella funktionen förbättrar uppenbarligen mottagningseffektiviteten för infraröda fotonsignaler. När du arbetar i miljöer med svag värmestrålning kan värmebildslinsen ge en mycket tydligare värmebildsbild jämfört med produkter med mindre bländarvärde.

Utmärkt optisk enhetlighet: Index för relativ belysning över 97 procent begränsar effektivt mörka hörnfenomen vid bildkantområdet. Distorsionsindex under 2 procent garanterar geometrisk äkthet för värmebildsbilden. Denna prestandafunktion ger tillförlitlig teknisk support för mätningsorienterade termiska systemapplikationsscenarier.

Robust miljöanpassningsförmåga: IP67 skyddsklass för frontlinsen inser dammförebyggande och kortsiktig vattentät kapacitet för utomhusbruk. Optimerad optisk struktur från BOSHI Optical Technology begränsar effektivt fokusförskjutningsfenomen som orsakas av drastiska temperaturfluktuationer. Den långvågiga infraröda linsen kan bibehålla konsekvent bildeffekt under kraftiga temperaturförändringar.

AR-beläggning med hög transmittans: Beläggningsskiktet på denna 25 mm F1.0 värmekameralins minskar förlusten av ytreflektion av infrarött ljus. Det främjar utnyttjandeeffektiviteten av infraröd energi och höjer signal-brusförhållandet för hela värmekamerasystemet. Den 12 μm linsmatchade optiska strukturen ger fullt spel åt sensorns prestandapotential.

Moget standardiserat gränssnitt: M22×0,5 Objektivmonteringsläge stöder bekvämt produktbyte. Utrustningssamarbetspartner till BOSHI Optical Technology kan utföra stora volymer monteringsarbete effektivt med detta standardiserade gränssnitt.

3.Ansökningsfält

Säkerhetsövervakning utomhus: DettaVärmebildslinsstöder övervakningsarbete för gränsförsvarsplatser. Den kan också utföra perimetertermiska övervakningsuppgifter för fabriksområden och campuszoner. Den 25 mm infraröda linsen fullbordar inkräktaredetekteringsarbete dag och natt utan extra synlig ljuskälla. Strukturell prestanda av IP67-klass garanterar stabil långtidslöpning utomhus för den långvågiga infraröda linsen.

Industriellt förutsägande underhåll: Denna värmekameralins kan monteras på värmeinspektionskameraenheter. Operatörer använder den 12 μm linsmatchade optiska prestandan för att upptäcka risker för överhettning av strömutrustning, mekaniska lagerkomponenter och elskåp. 640×512 detektormatchningskapacitet säkerställer rika bilddetaljer för utrustningsfeldiagnos.

Trafik- och transportövervakning: Produkten kan användas för infraröd avkänning av vägtrafik. Den fullbordar registrering av fordonsvärmefunktioner och utlösande funktion för onormal temperaturlarm. Synfältsegenskapen på medellång avstånd för detta 25 mm-objektiv passar övervakningskrav vid vägkanten i realtid.

Obemannade systemnyttolaster: Kompakt volymkaraktäristik för F1.0 Thermal Imaging Lens gör den lämplig för markrobotutrustning och lastning av små obemannade luftfarkoster. I dimmigt väder, nattetid eller rökfyllda miljöer, stöder den infraröda linsen att utföra sök- och räddningsuppdrag.

Brandförebyggande och tidig varning: Long Wave Infrared Lens genomför skogsbrandövervakningsuppdrag. Den realiserar också tidig varningsfunktion för inre temperatur i lagret. Konfigurationen av 25 mm brännvidd hjälper användare att fånga onormal värmekällainformation på medelavstånd i rätt tid.
