Värmeobjektiv med 50 mm brännvidd

Produkt Kort beskrivning

Denna högpresterande värmebildslins är utvecklad och tillverkad av BOSHI Optical Technology, skräddarsydd för okylda långvågiga infraröda värmebilder. Denna värmebildslins har en brännvidd på 50 mm tillsammans med en ljusstark F1.0 stor bländare och har utmärkt ljusinsamlingsförmåga för att klara av värmedetekteringsscenarier i svagt ljus. Produkten matchar 640×512,12μm infraröda detektorer och fungerar i det klassiska 8-12μm långvågiga infraröda spektralbandet.

Den främre optiska komponenten når IP67 vattentät klass. Produkten kan stabilt köras inom temperaturomfånget från minus 40 grader Celsius till plus 80 grader Celsius. Den stöder fokusjustering som täcker två meter till oändlighet. Transmittansen håller sig över 90 procent medan den relativa belysningen når inte mindre än 94 procent, vilket kan ge jämna och tydliga värmebilder. Denna infraröda lins passar scenarier inklusive utomhusövervakning, perimetersäkerhet och termisk observation. Den levererar stabil och pålitlig optisk prestanda för olika infraröda bildsystem som körs under tuffa arbetsförhållanden.

Detaljerad produktbeskrivning

Parameter

1. Optiska specifikationer

Utrustad med 50 mm brännvidd och F1.0 stor bländare, fungerar denna långvågiga infraröda lins inom 8-12 μm spektralband. Den är optimerad för att paras ihop med 640×512 detektor med 12μm pixelstorlek. Dess diagonala synfält är 11,27 grader, horisontellt synfält är 8,8 grader och vertikalt synfält är 7,0 grader. Sådan synfältsinställning skapar rätt täckningsområde och tillfredsställer användningskravet för termisk observation på långa avstånd. BOSHI Optical Technology slutför optisk simulering och upprepad verifiering för denna värmebildslins för att balansera bländarstorlek, detektionsavstånd och bildomfång.

2. Mekaniska och miljömässiga specifikationer

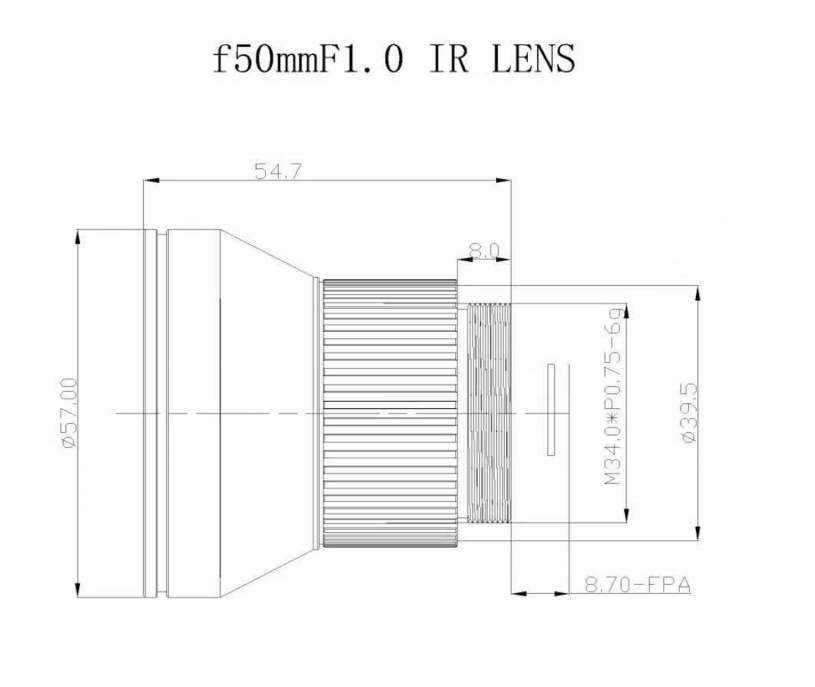

Objektivet använder M34×0,75 monteringsstruktur för att åstadkomma bekväm installation och dockning för olika utrustningsvärdar. Fokusjusteringsområdet täcker två meter till oändlighet. Frontelementet får IP67 inträngningsskydd. Den tillåtna driftstemperaturen sträcker sig från minus 40 grader Celsius till plus 80 grader Celsius för att anpassa sig till fältmiljöer med hög och låg temperatur. Exponerade optiska ytor behandlas med AR-antireflektionsbeläggning för att minska förlusten av infraröd energireflektion. BOSHI Optical Technology utför mekanisk strukturförstärkning och miljötillförlitlighetstest för denna okylda infraröda lins.

3. Specifikationer för bildkvalitet

Transmittansindex är inte lägre än 90 procent. Relativ belysning håller inte mindre än 94 procent. Distorsionsvärdet kontrolleras inom minus 1,0 procent. BOSHI Optical Technology sätter strikta produktionsinspektionsstandarder för denna 8-12μm lins. Varje färdig värmebildslins kommer att genomgå optiska tester med flera objekt för att garantera stabil och konsekvent bildkvalitet vid massleverans.

Prestandafördelar

1. Enastående ljusinsamlingsprestanda

Designen med stor bländare F1.0 hos denna värmebildslins höjer intaget av infraröda fotoner avsevärt. När den termiska strålningssignalen är svag i arbetsmiljön kan signal-brusförhållandet för värmebilden effektivt höjas. Mer giltig infraröd signal kommer in i 640×512-detektorn, så målkontur och temperaturfunktion kan särskiljas tydligare. BOSHI Optical Technology optimerar inre linsgruppslayout för att ge full spelning åt prestanda med stor bländare utan att offra andra optiska indikatorer.

2. Fin bildlikhet

AR antireflexbeläggning ger transmittans högre än 90 procent och maximerar utnyttjandegraden av infraröd energi. Relativ belysning över 94 procent begränsar fenomenet med mörkare bildhörn. Hela bilden som bildas på detektorytan bibehåller jämn ljusstyrka. Användare kommer inte att stöta på ett delvis övermörkt område när de observerar mål. Denna långvågiga infraröda lins behåller en enhetlig bildeffekt oavsett om det är för inspektion på nära avstånd eller övervakning på långa avstånd.

3. Stark tillförlitlighet för tuff miljö

Genom att dra nytta av IP67-skyddsnivån för frontelementet kan damm och vatten hållas borta från viktiga optiska delar. Brett driftstemperaturområde gör att den okylda infraröda linsen fungerar normalt under brännande het sommar och iskall vinter. Produkten stödjer kontinuerligt arbete utomhus dygnet runt. BOSHI Optical Technology fullbordar dammsäker, vattentät och temperaturpåverkansverifiering, så att linsen kan bibehålla stabil prestanda under komplext utomhusväder.

4. Låg distorsion optisk kapacitet

Distorsion kontrolleras inom minus 1,0 procent. Geometrisk deformation av bildbilden hålls på en låg nivå. När operatörer implementerar storleksmätning och positionsobservation för termiska mål, kan mätavvikelser orsakade av linsförvrängning minskas. Denna funktion gör detta50 mm värmebildslinslämplig för scenarier som kräver högprecisionsmålanalys.

5. Bred fokusjusteringsmöjlighet

Fokusintervall från två meter till oändligt uppnås via mekanisk fokuseringsmekanism. Samma objektiv med M34-fäste kan slutföra tydlig avbildning för kontrollerade objekt på nära håll såväl som övervakade mål på långt avstånd. Systemintegratörer behöver inte byta ut linsens hårdvara när du byter observationsavstånd, vilket förbättrar flexibiliteten i utrustningens tillämpning.

Applikationsfält

1. Perimetersäkerhet och gränsövervakning

Denna värmebildslins är inbäddad i utomhusvärmekameror i stora mängder. Den förlitar sig på funktionen för detektering av alla väder och inser intrångsidentifiering och tidig varning i omkretsen dag och natt. Under totalt mörker, dimmigt väder eller dåliga belysningsförhållanden kan 640×512-detektorn matchad med denna långvågiga infraröda lins fånga värmesignaler från inträngande föremål. BOSHI Optical Technology tillhandahåller denna optiska komponent för många tillverkare av säkerhetsutrustning för att bygga perimeterförsvarssystem.

2. Industriell termisk inspektion

Den okylda infraröda linsen tjänar till temperaturövervakning av industriell utrustning. Den kan fånga onormala värmepunkter för att inse överhettningsfeldiagnos. Typiska användningsscenarier inkluderar statuskontroll av fabriksutrustning, övervakning av kraftverksutrustning och inspektion av värmeläckage i rörledningar. Den höga transmittansen med AR-beläggning säkerställer korrekt återställning av objekttemperaturinformation och hjälper personal att hitta dolda utrustningsrisker i förväg.

3. Utomhusobservation och sökräddning

8‑12μm-linsen är sammansatt till infraröda observationsenheter. Den åtar sig tidig varning för skogsbrandsrisker samt sök- och räddningsuppdrag på fältet. I miljöer nattetid eller tung dimma där synligt ljus inte fungerar, erbjuder 50 mm brännvidd lämplig observationskapacitet på långa avstånd för att lokalisera värmekällor som brandpunkter och instängd personal. IP67-skydd gör att linsen anpassar sig till ett komplext utomhusklimat på räddningsplatser.

4. Fordonsmonterat infrarött system

Den här värmebildslinsen F1.0 matchar fordonsburna värmemoduler. Fordonsplattformar möter ofta stötande vibrationer och skarpa temperaturskiftningar. Den mekaniska strukturen och miljöprestanda som verifierats av BOSHI Optical Technology gör att objektivet ger en stabil infraröd optisk effekt under komplicerade väg- och väderförhållanden. Det hjälper fordonssystem att uppfatta omgivande termiska mål.

5. Okyld infraröd kameraenhet

BOSHI optiskTekniken tillhandahåller denna M34-monterade värmebildslins som optisk kärnkomponent för OEM- och ODM-värmekameratillverkare. Partners kan komplettera kameraprodukten genom att kombinera detta objektiv med 640×512 detektor- och kretsmoduler. Produkten stöder anpassad matchningsjustering enligt systemkrav och uppfyller massproduktionskrav från tillverkare av infraröda kameror.
