75 mm värmeobjektiv med brännvidd

Produkt Kort beskrivning

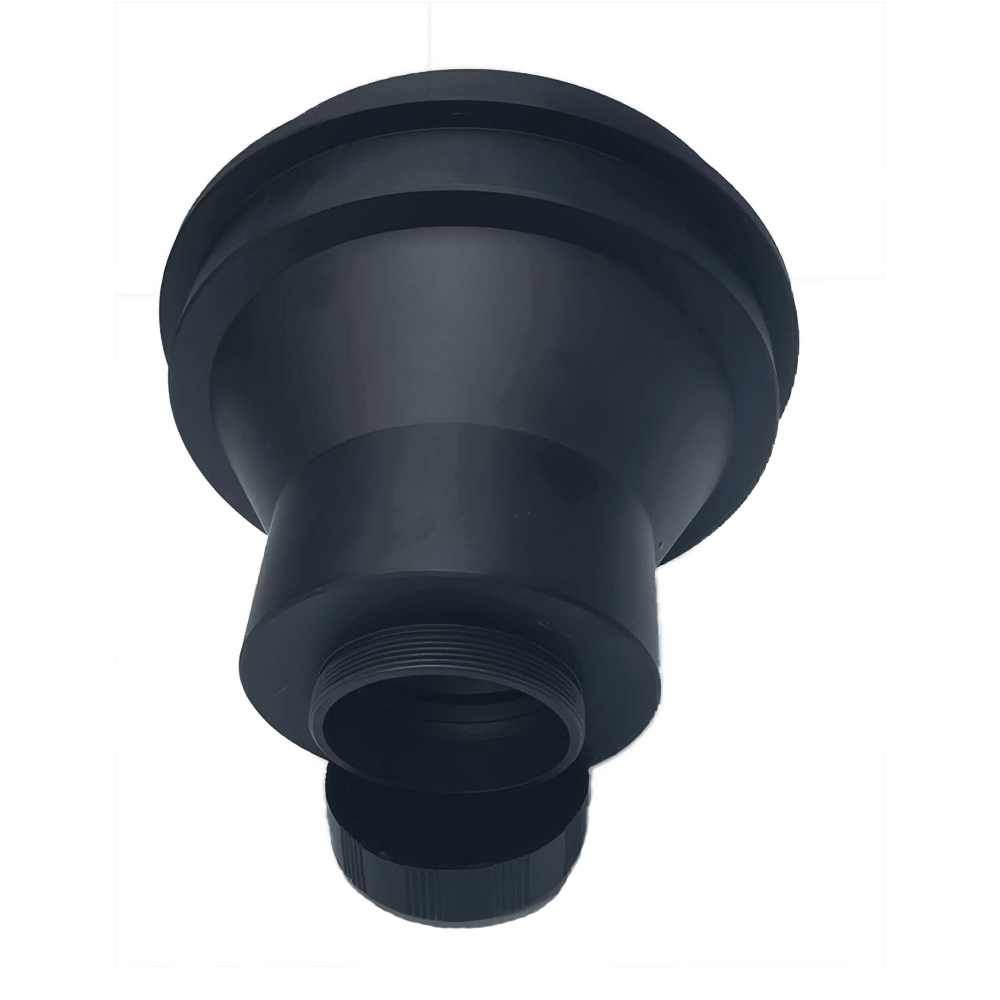

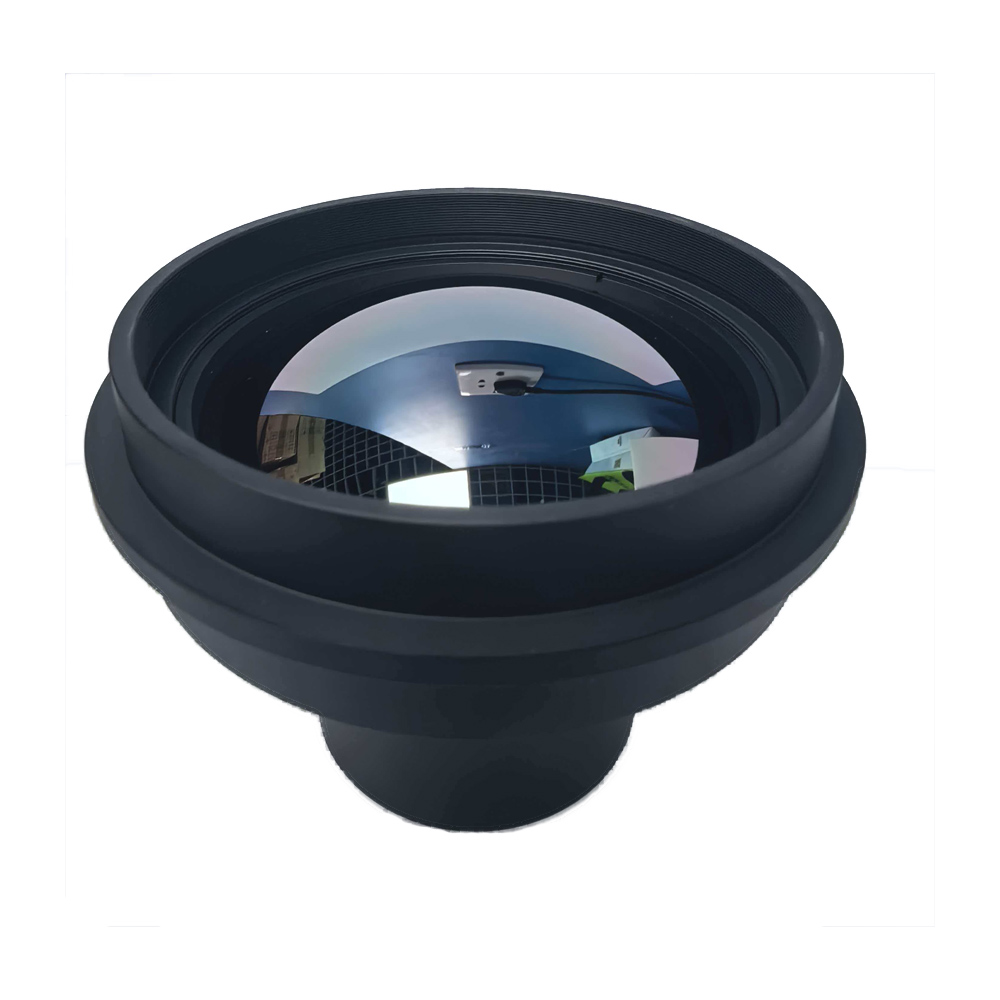

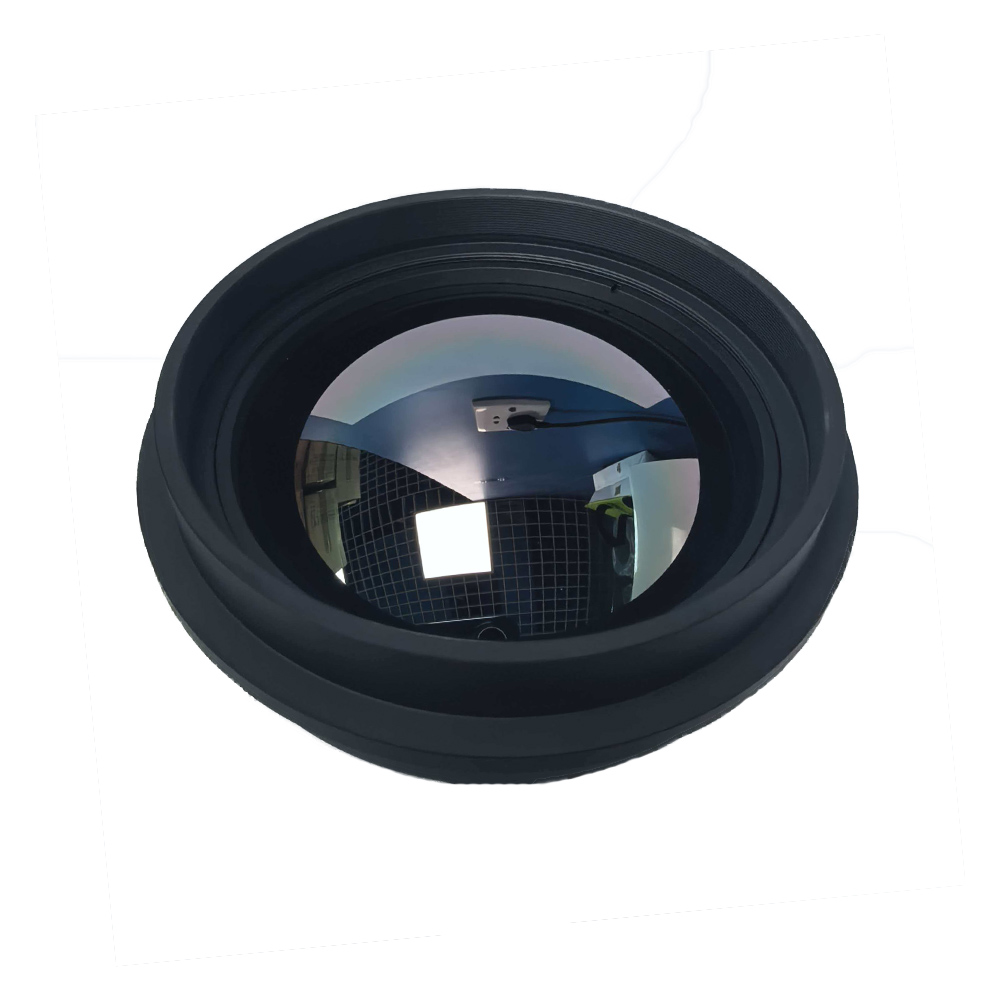

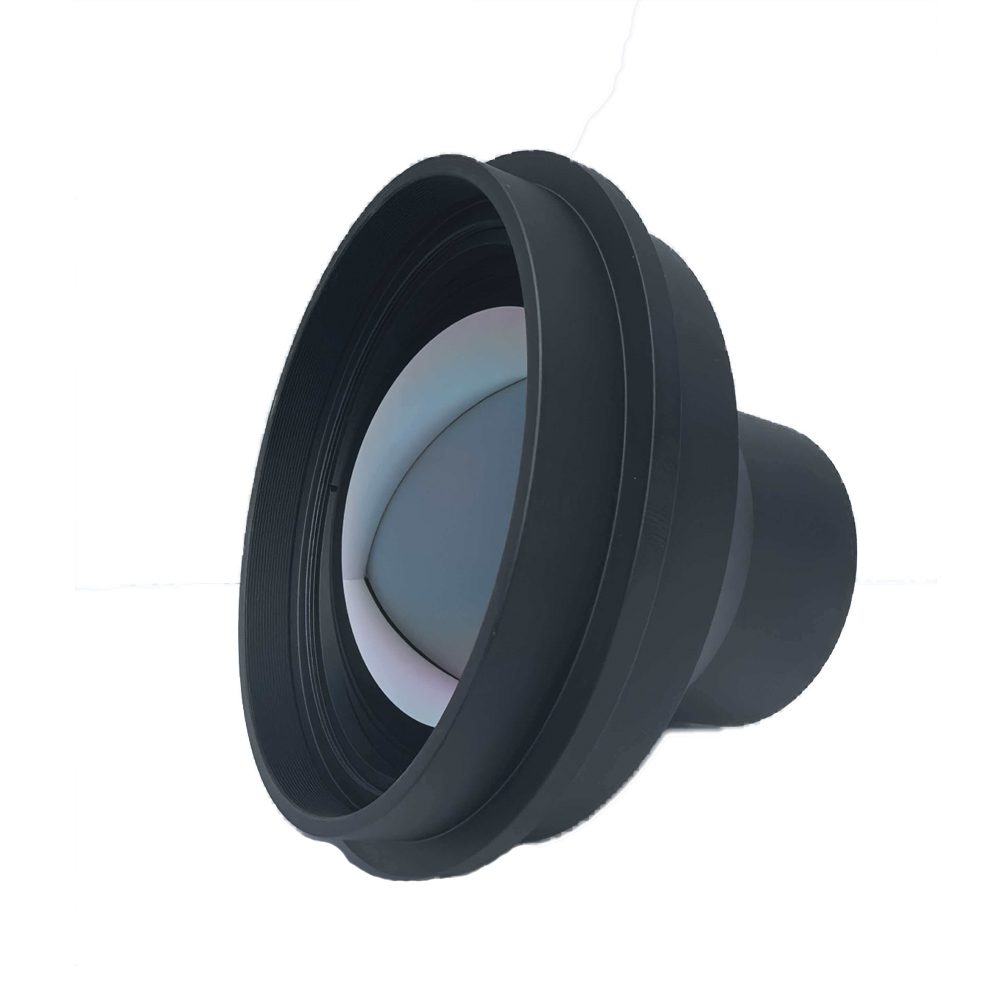

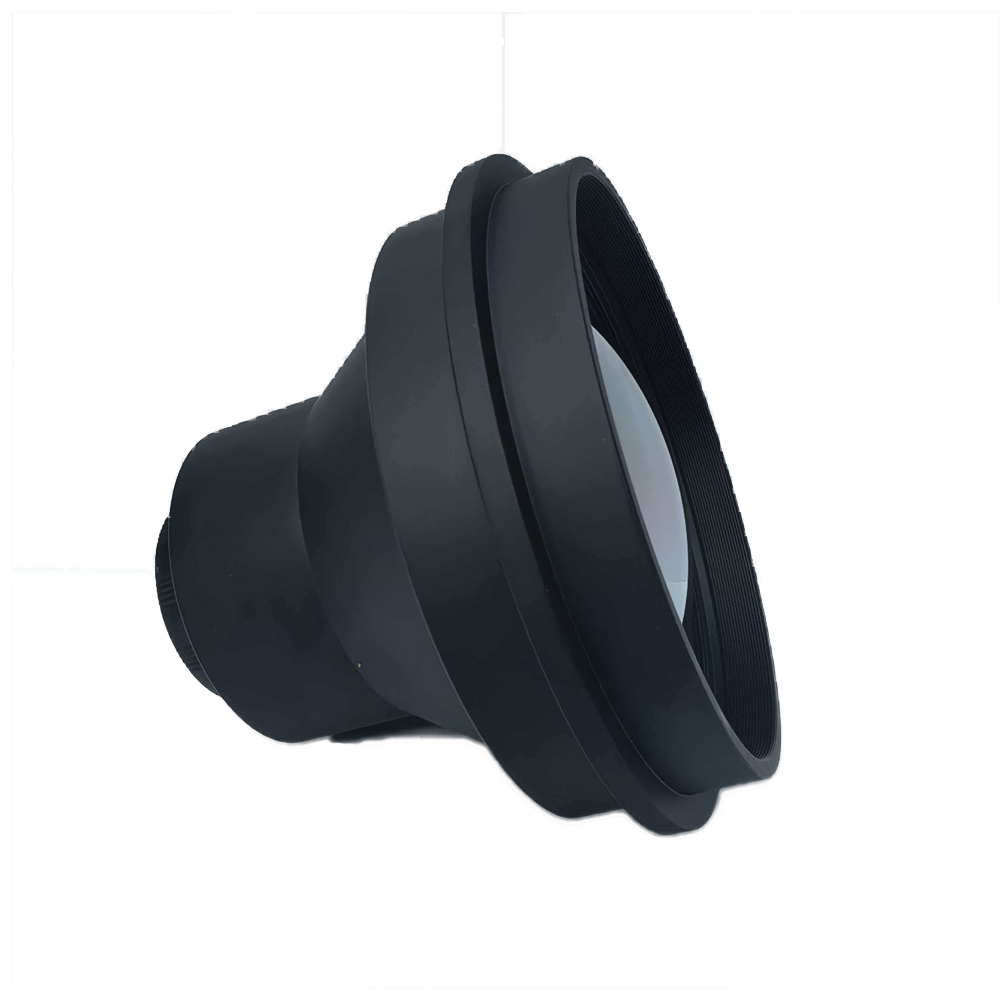

Denna högpresterande75 mm värmebildslinsär självständigt utvecklad och tillverkad avBOSHI optiskTeknologi. Denna värmebildslins är optimerad för att paras ihop med 640×512 termiska 17μm infraröda detektorer för att realisera högupplösta långvågiga infraröda avbildningseffekter. Den har stor bländare F1.0-design. Den här optiska övervärmningslinsen ger en stabil optisk övervärmningseffekt utan ytterligare elektriska fokuseringsenheter och bibehåller konsekvent bildkvalitet över extrema arbetstemperaturer från 40 grader under noll upp till 80 grader Celsius. Utrustad med högdefinitionsbeläggning med exponerad optik, uppnår linsen genomsläpplighet så hög som 88 procent och en relativ belysning över 96 procent för att uppnå en jämn ljusstyrkefördelning för fullt synfält. Dess distorsionsvärde styrs till 0,85 procent för att minska geometriska avvikelser hos tagna bilder. Den tillämpar M34 monteringsstandard för att stödja snabbt och stabilt monteringsarbete. Frontelement IP67-klassificering ger enastående damm- och fuktsäker prestanda. Med en nettovikt på cirka 475 gram stöder detta kompakta IR-objektiv sömlös integration för flera infraröda observationsenheter. Strikt produktionskvalitetskontroll implementerad av BOSHI Optical Technology gör detta långvågiga infraröda objektiv till en pålitlig optisk kärnkomponent för utomhus termisk observation och övervakningsarbete.

Produktdetaljerad beskrivning

Parameteranalys

1. Brännvidd och bländare. Detta värmebildsobjektiv har 75 mm brännvidd tillsammans med stor bländare F1.0. Större bländare samlar in mer infraröd strålningsenergi. Den kan effektivt höja signal-brusförhållandet för infraröd bildfångst under arbetsförhållanden med svagt ljus.

2. Detektorkompatibilitet. Denna 17μm detektorlins uppnår perfekt matchningseffekt med 640×512 termisk okyld infraröd detektor. Den levererar 8,3 graders horisontellt och 6,6 graders vertikalt synfält för att tillfredsställa observationskraven i scenarier på medellånga avstånd.

3. Optisk struktur. IR-objektivet antar designschema för optisk atermaliseringslins. Den kompenserar termisk defokuseringsfenomen som utlöses av stor temperaturvariation och tar bort kravet på motordriven fokusstruktur.

4. Optisk beläggning och optiskt index. Högupplöst beläggning med exponerad optik ger 88 procent transmittans. Relativt belysningsvärde högre än 96 procent garanterar homogen ljusstyrka över hela bildområdet. Distorsionsindex hålls på 0,85 procent för att återställa verkliga scenfunktioner för bildutdata.

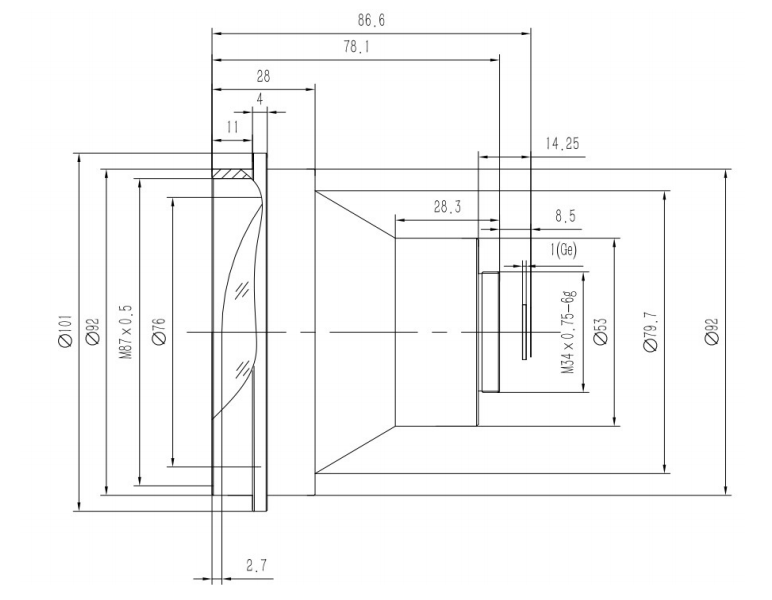

5. Mekaniska och miljömässiga specifikationer. Den följer M34 monteringsspecifikation för bekväm installation. Frontelementet når IP67 inträngningsskyddsnivå. Dess arbetstemperatur täcker från minus 40 grader till plus 80 grader. Nettovikten ligger nära 475 gram för att underlätta integration av lättviktssystem.

Prestandafördelar

1. Stabil Athermal Imaging Capacity. BOSHI Optical Technology tillämpar passiv optisk atermaliseringsteknik på detta långvågiga infraröda objektiv. 75 mm värmebildslinsen bibehåller skarp fokuseringsstatus inom full arbetstemperatur. Det undviker felrisker som orsakas av elektroniska fokuseringsdelar. Det minskar också systemets totala strömförbrukning och minskar sannolikheten för mekaniska fel.

2. Utmärkt optisk prestanda. Högtransmittansbeläggning av denna F1.0 värmebildslins säkerställer tillräcklig infraröd energitillförsel. Relativ belysning över 96 procent eliminerar problem med mörka hörn för bildramen. Ultralåg 0,85 procents förvrängning förhindrar deformation av målformen. Det lägger en solid grund för exakt målmätning och identifieringsarbete.

3. Stark miljöanpassningsförmåga. IP67 skyddsklassning för frontelement skyddar kärndelen av denna optiska överhettningslins mot damm, regn och vattenstänk. Robust mekanisk struktur gör det möjligt för IR-linsen att klara av komplexa och tuffa utomhusklimatförhållanden.

4. Egenskap för vänlig systemintegration. Standardiserat M34-gränssnitt möjliggör snabb mekanisk montering. 475 grams lättviktsfunktion minskar nyttolasttrycket för fordonsmonterad utrustning, luftburna enheter samt bärbara infraröda apparater.

5. Pålitlig produktionskvalitet. BOSHI Optical Technology avslutar optisk design, linsmontering och prestandakalibrering i fabriken. Varje 17 μm detektorlins kommer att genomgå rigorösa temperaturcykeltest och optisk prestandainspektion innan produktleverans

Applikationsfält

1. Gräns- och perimetersäkerhet. Denna värmebildslins kan monteras inuti fasta värmeövervakningskameror. Den stöder perimetervarningsfunktion för långa avstånd. Den termiska matchande linsen 640×512 upptäcker inkräktare dag och natt även under totalt mörker.

2. Fordonsburen termisk observation. Denna F1.0 optiska överhettningslins fungerar som kärnkomponent för fordonsmonterade infraröda övervakningssystem. Den utför uppgiften att upptäcka trafikrisker under dimmigt väder, nattetid och andra dåliga siktförhållanden.

3. Obemannad systemnyttolast. Detta 75 mm långa infraröda objektiv är en viktig optisk enhet för UAV-infraröda kapsel som utför patrullarbete på mellandistans. Det stöder tidig varning för skogsbränder och övervakning av vilda djur.

4. Industriell temperaturinspektion. Denna IP67-klassade IR-lins samarbetar med 640×512 termisk infraröd detektor och stöder temperaturscreening för elektrisk utrustning. Den övervakar även ugnens drifttillstånd för tillämpningsscenarier inom tung industri.

5. Bärbara termiska observationsanordningar. Denna 17 μm detektorlins kan integreras i handhållen termisk monokulär. Den levererar tillförlitlig optisk prestanda för sök- och räddningsoperationer samt fältuppdrag utomhus under komplicerade väderförhållanden.
