Detaljerad produktbeskrivning

1. Parameter

Brännvidd och bländare:Fast brännvidd på 13 mm tillsammans med ultrasnabb F1.0-bländare. Den stora bländaren maximerar det infraröda fotonintaget, vilket avsevärt förbättrar signal-brusförhållandet för termiska sensorer.

Arbetsspektrum:8–12μm långvågig infraröd (LWIR), det primära atmosfäriska transmissionsfönstret för passiv termisk detektering.

Detektorkompatibilitet:Matchar 640 × 512 upplösningsdetektorer med 12 μm pixeldelning, bildar diagonalt 40,7° synfält (horisontellt: 32,6°, vertikalt: 26,3°) för observation på medelhögt avstånd.

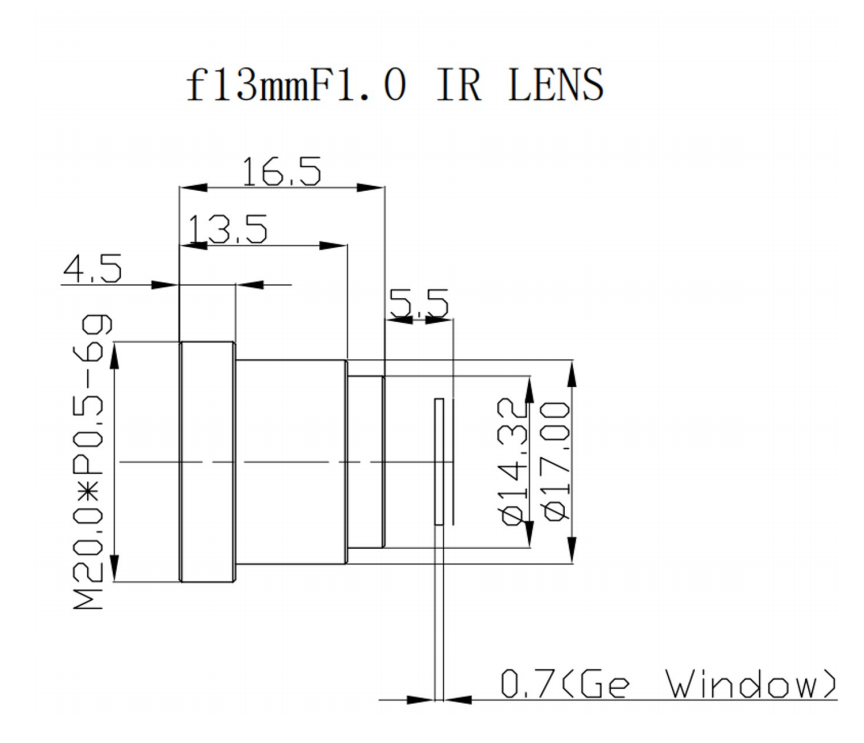

Mekaniska och miljömässiga specifikationer:M20×0,5 fäste för enkel montering; frontelementet uppnår IP67 inträngningsskydd. Drifttemperaturen sträcker sig -40℃ ~ +80℃, anpassad till extrem kyla och varma utomhusscenarier. Fokusräckvidden täcker 1 m till oändlighet och stödjer både nära och avlägsna termiska mål.

Optiskt index:≥86 % total transmittans, ≥75 % relativ belysning; distorsion kontrolleras inom ≤-1,5 %. Exponerad optik använder antireflektionsbeläggning (AR) för att minska förlusten av ytreflektion.

2. Prestandafördelar

Överlägsen värmekänslighet i svagt ljus:Stor bländare F1.0 samlar in mycket mer infraröd energi jämfört med långsammare infraröda linser med F-nummer, vilket förbättrar bildens klarhet på långa detekteringsavstånd.

Ex utmärkt optisk enhetlighet:Hög relativ belysning säkerställer konsekvent ljusstyrka över hela bildramen och undviker mörka hörn. Låg distorsion behåller sann målgeometri för mätning och igenkänning.

Hög spektral effektivitet:AR-beläggning plus ≥86 % transmittans minimerar infraröd energiförlust och frigör helt potentialen hos okylda termiska detektorer.

Robust miljöanpassningsförmåga:IP67 frontlins vattentät och dammtät design eliminerar behovet av extra externa skyddsfönster för många installationer. Brett temperaturområde förhindrar oskärpa och prestandaförskjutningar under extrema omgivningstemperaturer.

Kompakt integrationsvänlig:Standard M20×0,5-fäste möjliggör sömlös integrering i miniatyriserade värmekameror utvecklade av systempartners.

3.Ansökningsfält

Gränssäkerhet och perimeterövervakning:Termisk övervakning utomhus för intrångsdetektering dag och natt.

Industriellt förutsägande underhåll:Upptäck överhettningsfel i kraftutrustning, maskiner och rörledningar.

Termisk vision för fordon:Eftermarknaden infraröd mörkerseende körhjälpsystem.

Obemannade system:Termisk nyttolaster för små UAV, obemannade markfordon för sök och räddning.

Brandförebyggande och skogsövervakning:Tidig identifiering av dolda brandkällor.

Byggnadsenergirevision:Termisk inspektion för värmeförlust, luftläckage och isoleringsfel.

Marin övervakning:Dag-natt detektering av maritima mål under dimmiga förhållanden.

Shanghai SILK Optical Technology CO., LTD tillhandahåller denna serie av LWIR-termiska linser med standardiserad kvalitetskontroll och anpassningsbart servicestöd för att tillfredsställa massproduktionskrav från värmebildstillverkare globalt.
