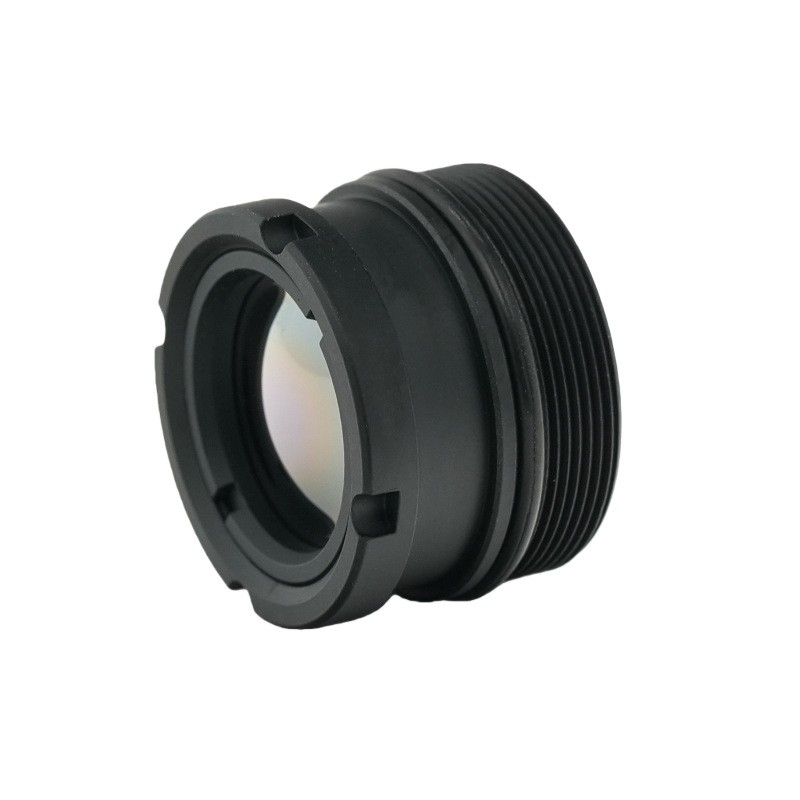

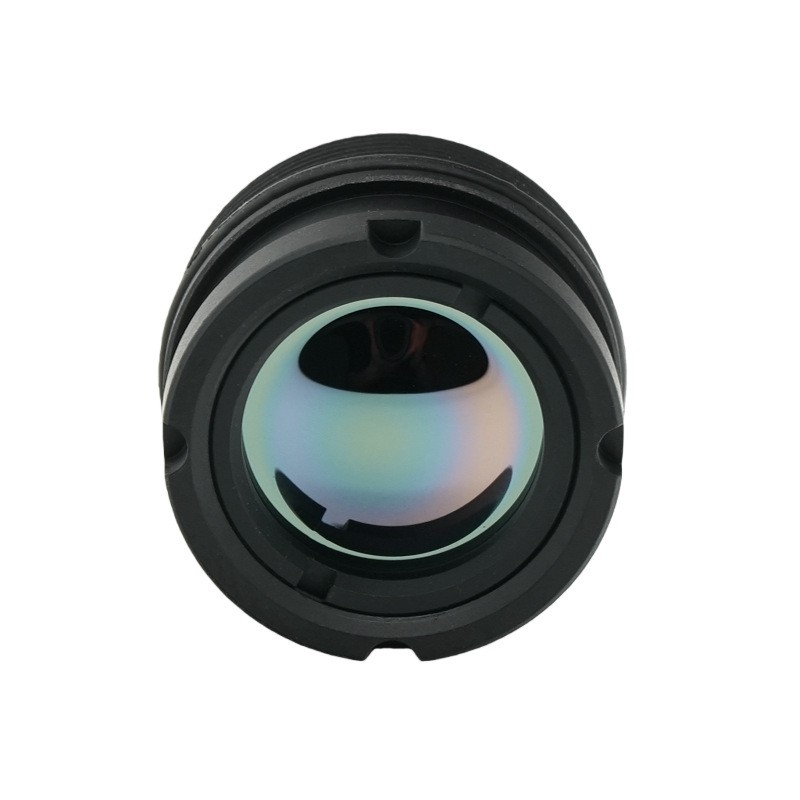

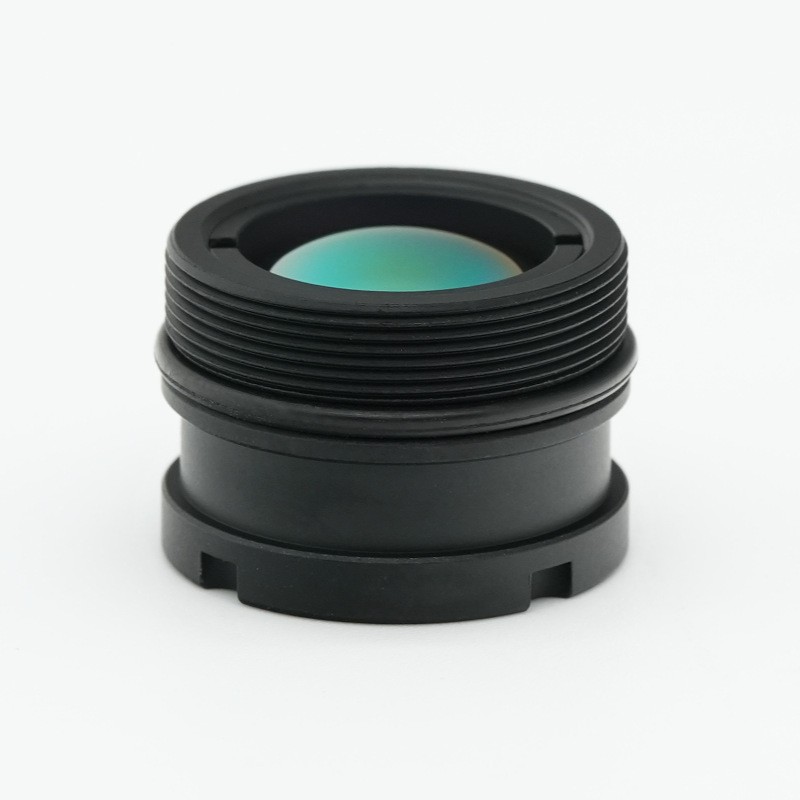

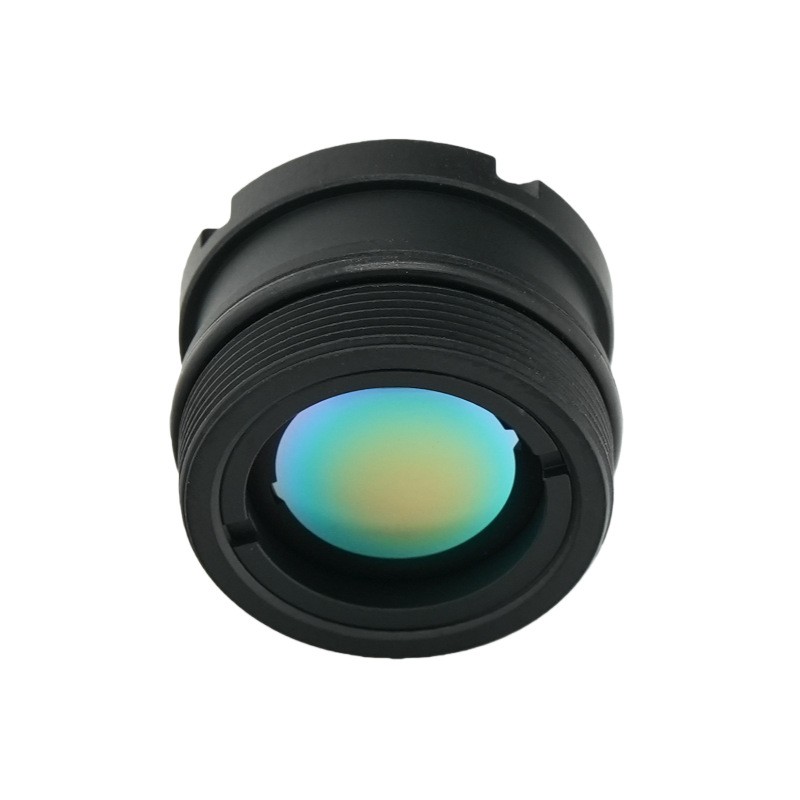

M17 9,1 mm värmebildslins

Produktkort

Tillverkad av BOSHI Optical Technology, ger denna premium okylda värmebildslins tillförlitlig optisk prestanda för kompakta bärbara värmekameror. Denna 9,1 mm brännvidd långvågiga infraröda lins har ultrastor F1.0-bländare och matchar 640×512 12μm detektor perfekt. Med HD-beläggning och IP67 frontelementskydd bibehåller den en stabil uteffekt över ett brett temperaturområde för användning utomhus i alla väder. Den fungerar som en idealisk optisk kärna för industriell övervakning, säkerhetsinspektion och flera fälttillämpningsscenarier, och erbjuder hög transmittans, bra relativ belysning och välkontrollerad distorsion för att stödja tydlig värmebildfångst.

Detaljerad produktbeskrivning

Parameter

1. Optiska prestandaparametrar. Denna långvågiga infraröda lins använder 9,1 mm brännvidd och F1,0 bländare. Dess arbetsvåglängd täcker 8-12 μm långa infraröda vågor. Diagonalt synfält når 62,4 grader, horisontellt synfält når 48,1 grader och vertikalt synfält når 38,5 grader. Ett sådant brett synfält stöder observationsuppgifter för stora områden. Design med stor bländare samlar in tillräckligt med infraröd strålning under komplexa omgivningsförhållanden för stabil värmeavbildning.

2. Detektormatchningsparametrar. Utvecklad avBOSHI optiskTeknik, denna okylda värmebildslins är optimerad för 640×512 detektor med 12 μm pixelpitch. Dess optiska struktur passar vanliga kompakta termiska sensormoduler på marknaden. Det optiska fotavtrycket är exakt i linje med detektorns målyta, vilket ger fullt spel åt detektorupplösningen och undviker bildvinjettering eller upplösningsslöseri orsakat av felmatchning.

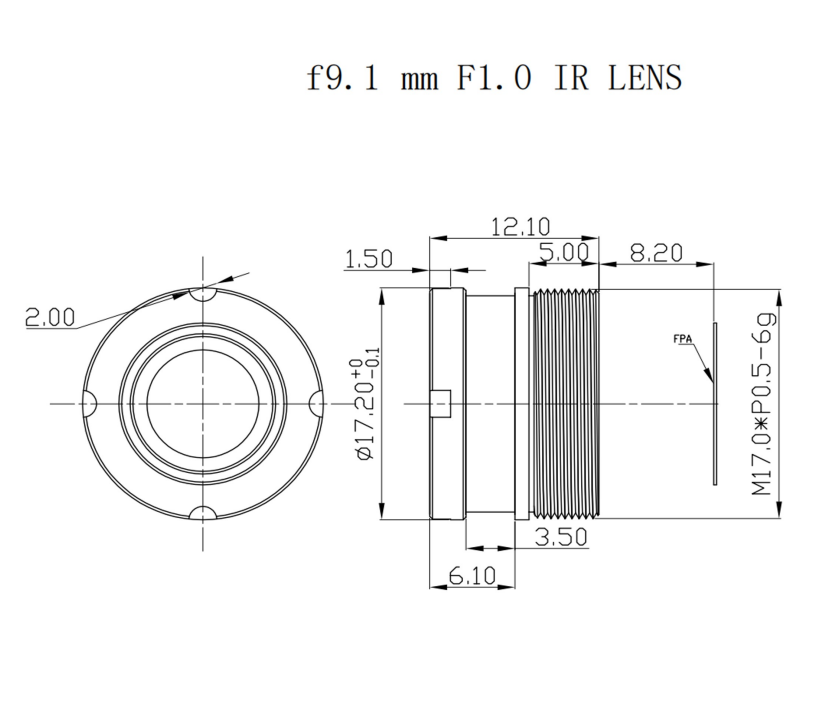

3. Mekaniska och miljömässiga parametrar. Objektivet använder M17×0,5 gängat fäste för enkel mekanisk montering. Dess fokusräckvidd täcker 3 meter till oändlighet, vilket tillfredsställer detekteringsbehov för både när- och fjärravståndsmål. Drifttemperaturen sträcker sig från ‑40℃ till +80℃ för att klara olika extrema klimatförhållanden. Det främre optiska elementet når IP67 skyddsklass för att blockera damm och vatteninträngning.

4. Optiska kvalitetsmått. Den optiska transmittansen för denna termiska lins är inte mindre än 90 procent. Relativ belysning förblir över 84 procent och distorsionsvärdet håller sig under negativa 10 procent. Exponerade optiska ytor är behandlade med HD-beläggning. Hög transmittans minskar infraröd signalförlust. Bra relativ belysning säkerställer jämn ljusstyrka för helbildsbild. Kontrollerad distorsion minskar bilddeformation som orsakas av vidvinkelsynfält.

Prestandafördelar

1. Ultra stor F1.0 bländare fördel. Den stora bländaren F1.0 i denna långvågiga infraröda lins fångar mer infraröd strålningsenergi. Bildkänslighet och effektivt detekteringsavstånd blir avsevärda förbättringar i miljöer med låg temperatur och låg strålning. BOSHI Optical Technology slutför upprepad optisk simulering för bländarstruktur för att balansera ljusintagskapacitet och aberrationskontroll.

2. Hög transmittans och fördel med HD-beläggning. HD-beläggning på exponerade ytor ger över 90 procent optisk transmittans för denna okylda värmebildslins. Beläggningen dämpar effektivt ytreflektion, lyfter bildkontrasten och minskar spökbildstörningar. Mindre infraröd energi går förlorad under överföringen och mer giltig infraröd signal kommer in i 640×512 12μm-detektorn.

3. Utmärkt kantbelysningsfördel. Relativ belysning högre än 84 procent håller jämn ljusstyrka över hela bildramen. Många termiska vidvinkellinsprodukter visar tydlig mörka hörneffekter på bågens kanter. Denna lins löser denna defekt genom optisk layoutoptimering och garanterar tydliga detaljer för marginella observationszoner.

4. IP67 front-end vattentät strukturell fördel. Front optiskt element uppfyller IP67 skyddsstandard. Damm och vattenstänk kan inte skada inre optiska delar. Användare kan använda den här termiska linsen för utomhusarbete i alla väder utan extra skyddande höljen. Denna strukturella funktion sänker systemintegreringskostnaderna för terminal värmekamerautrustning.

5. Bred temperaturanpassningsförmåga fördel. Denna termiska lins med 9,1 mm brännvidd håller en stabil bildprestanda från ‑40℃ till +80℃. Den antar en effektiv undertryckningsmekanism för termisk defokusering. Termisk oskärpa förblir på låg nivå vid kraftiga förändringar i omgivningstemperaturen, så enheter utrustade med detta objektiv behöver inte ofta manuell omfokusering.

6. Kompakt M17×0,5 monteringsgränssnitt fördel. M17×0,5 gängade fäste upptar litet installationsutrymme. Det ger stor bekvämlighet för integrering av termiska miniatyrkameror, UAV termisk nyttolast linsutrustning och handhållna termiska enheter. Slutproduktens volym och vikt kan väl reserveras utan att offra optisk prestanda.

Ansökningsfält

1. Säkerhets- och omkretsövervakningsscenarier. Detta okyltvärmebildslinspassar gränsförsvar utomhus, fabriksperimeterövervakning och oövervakade uppgifter för tidig varning. Den upptäcker inkräktandemål under totalt mörker. Denna långvågiga infraröda lins bygger på rik projekterfarenhet som samlats på BOSHI Optical Technology och fungerar som en central optisk komponent för många perimetervarningsprodukter för värmekameror.

2. Scenarier för industriellt prediktivt underhåll. Värmekameror utrustade med denna termiska lins utför termisk inspektion av elektrisk utrustning, rörledningstemperaturövervakning och mekanisk överhettningsfeldiagnos. Operatörer identifierar dolda utrustningsrisker i förväg genom infångade temperaturfördelningsdata för att realisera förutsägande underhåll och minska oväntade avstängningsförluster.

3. Scenarier för nyttolast för obemannade luftfarkoster. Denna långvågiga infraröda lins stöder termisk flygundersökning, förebyggande av skogsbränder och sök- och räddningsuppdrag. Kompakt M17×0,5-fäste anpassar begränsat installationsutrymme för UAV-linsenheter med termisk nyttolast. IP67-skydd säkerställer stabil drift under utomhusluftförhållanden och brett synfält stöder markavsökning med stort räckvidd.

4. Scenarier för handhållna värmebilder. Denna termiska lins gäller för bärbara värmekameror för brandbekämpning, nödräddningsutrustning och byggnadsinstrument för att upptäcka energiförluster. Handhållna produkter ställer höga krav på komponentvolym och vikt. Denna kompakta okylda värmebildslins matchar handhållen produktdesign och levererar tillförlitlig värmeavbildning för fältoperatörer.

5. Fordonsmonterade termiska visionscenarier. Denna långvågiga infraröda lins stöder mörkerseende för bilar och terrängkörning. Den ger giltig bildutdata under helt mörka körförhållanden och hjälper förare att känna igen väghinder och potentiella faror. IP67-klass hanterar komplexa väderförhållanden under fordonskörning.

6. Scenarier för observation av vilda djur och miljöövervakning. Denna värmebildslins stöder övervakning av djurpopulationer, tidig varning för skogsbränder och ekologisk forskning utomhus. Den fångar termisk strålningssignal från vilda djurmål utan extra ljuskälla. IP67-skydd och bred temperaturanpassningsförmåga stödjer stabil drift i öppna vilda miljöer.
