M22 4,1 mm värmebildslins

Produktkort

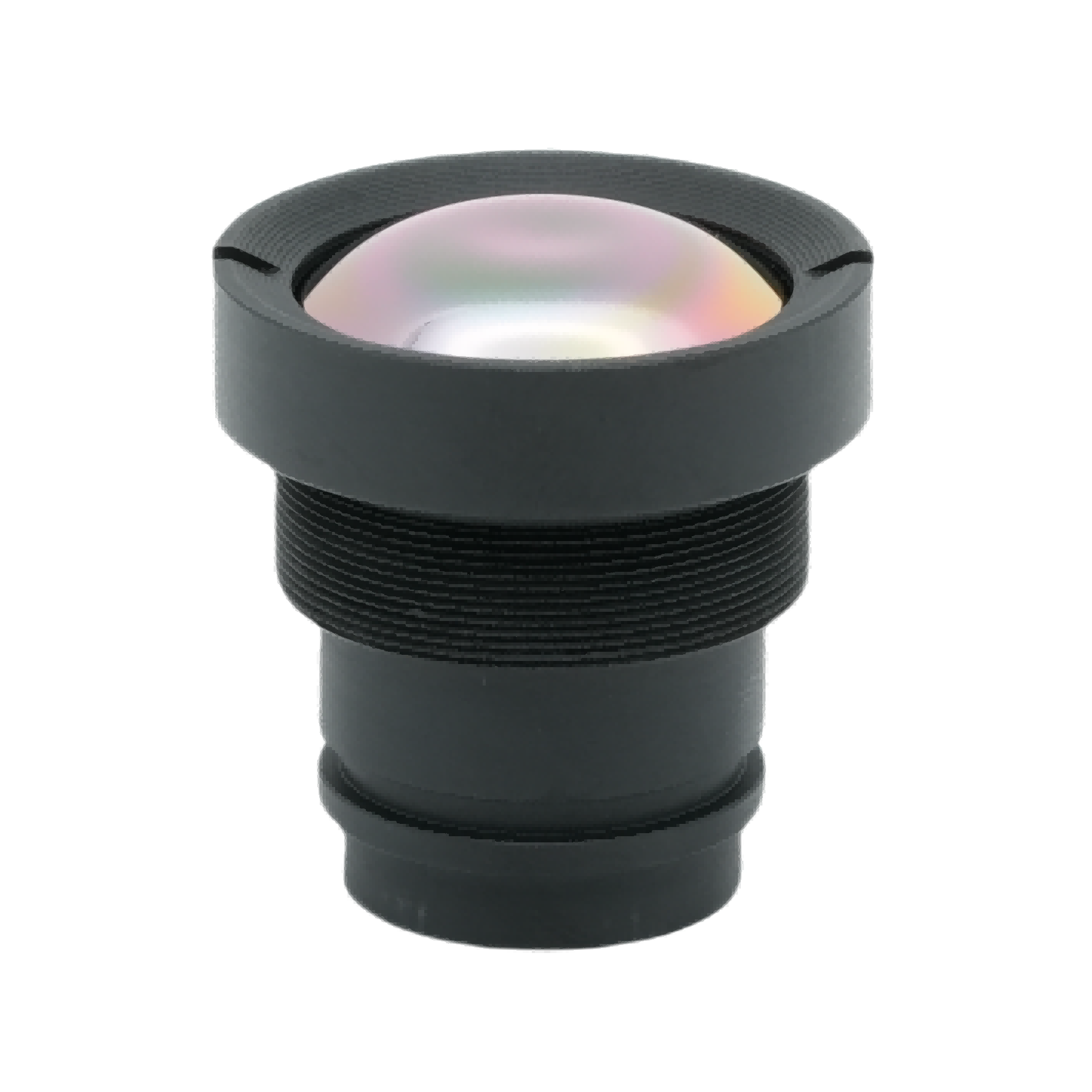

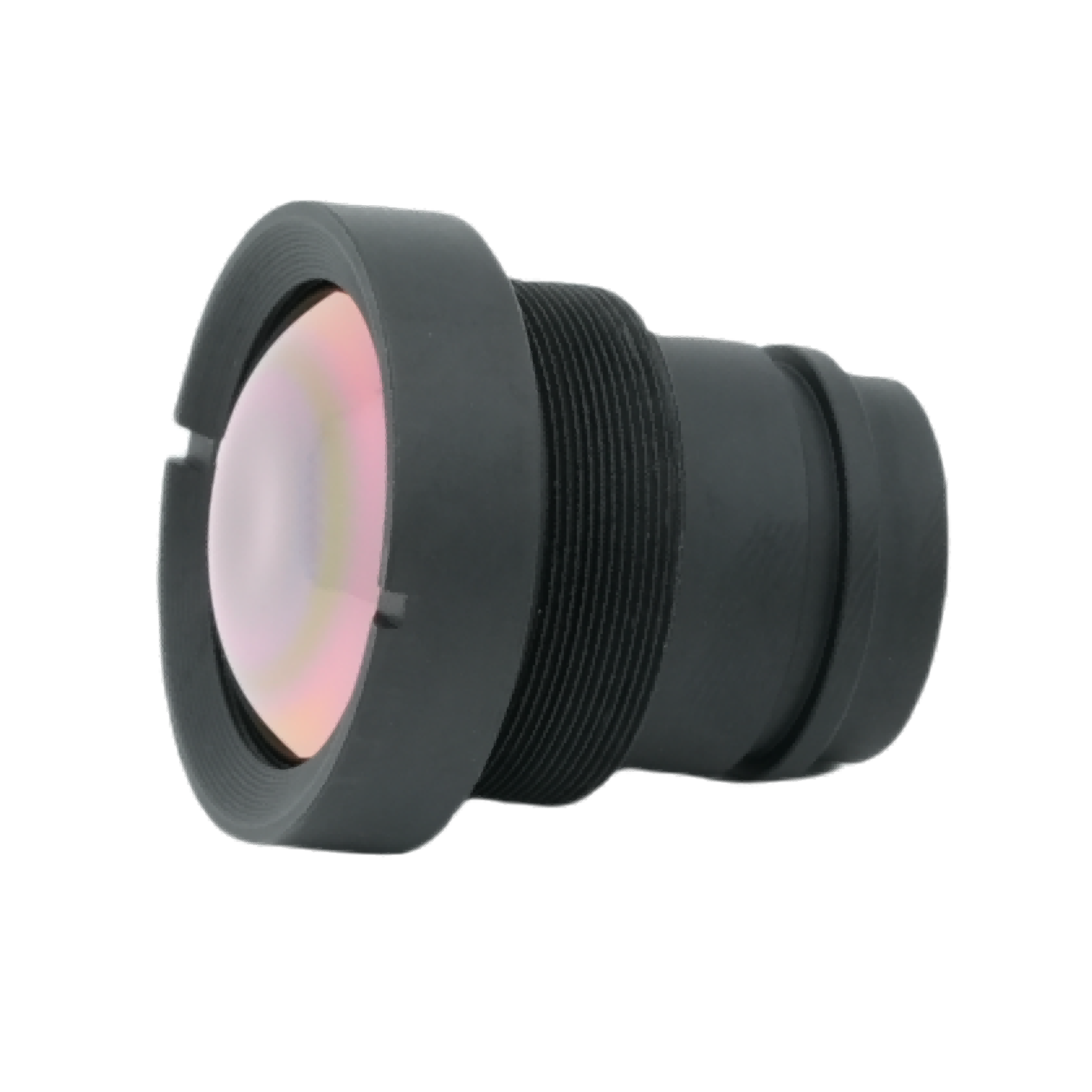

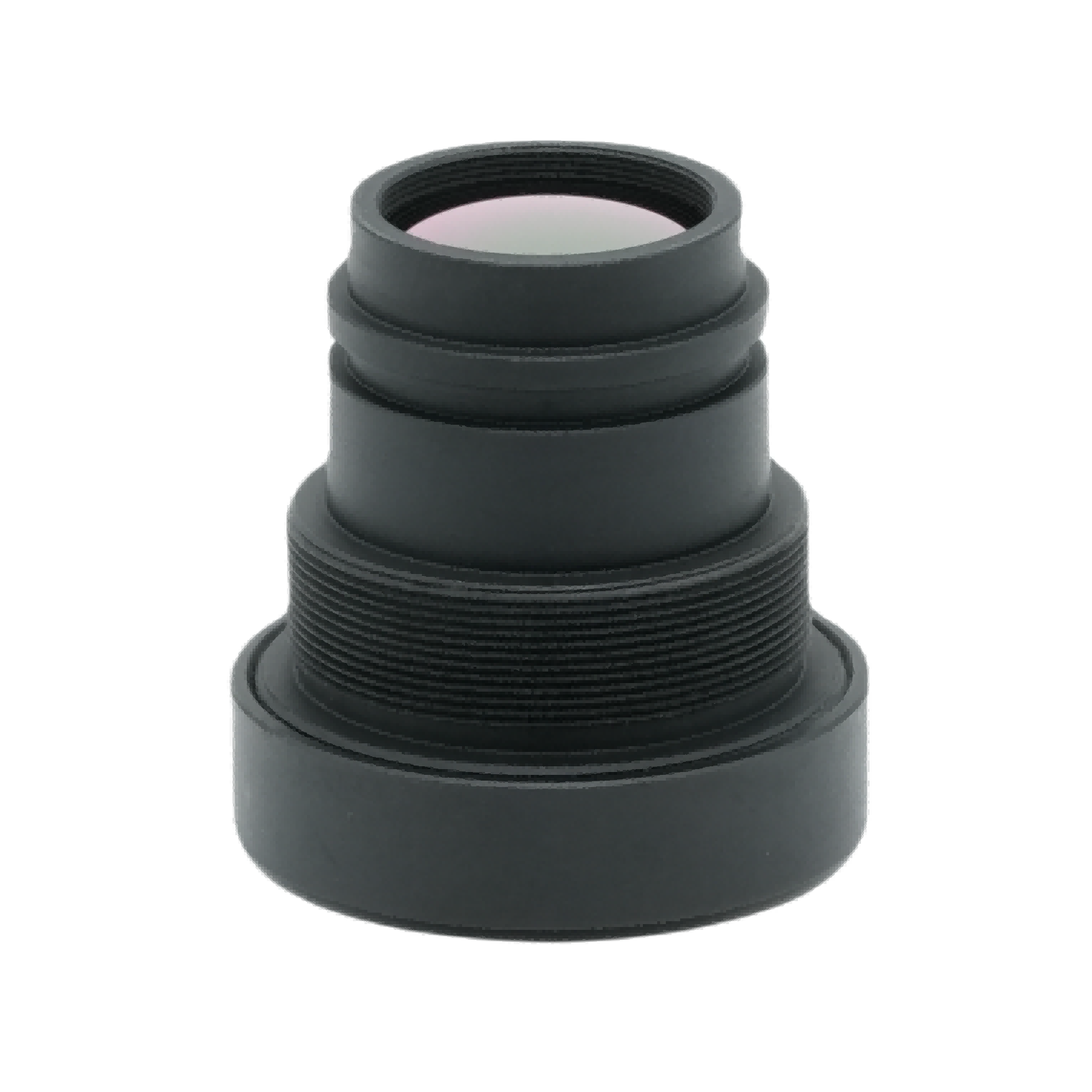

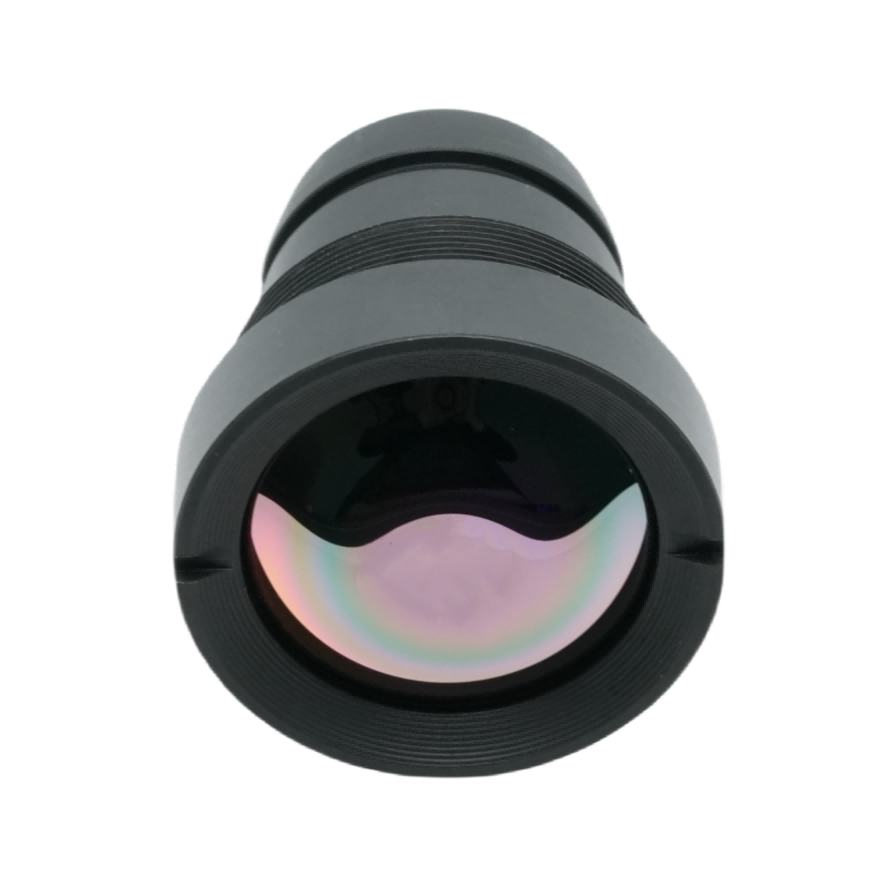

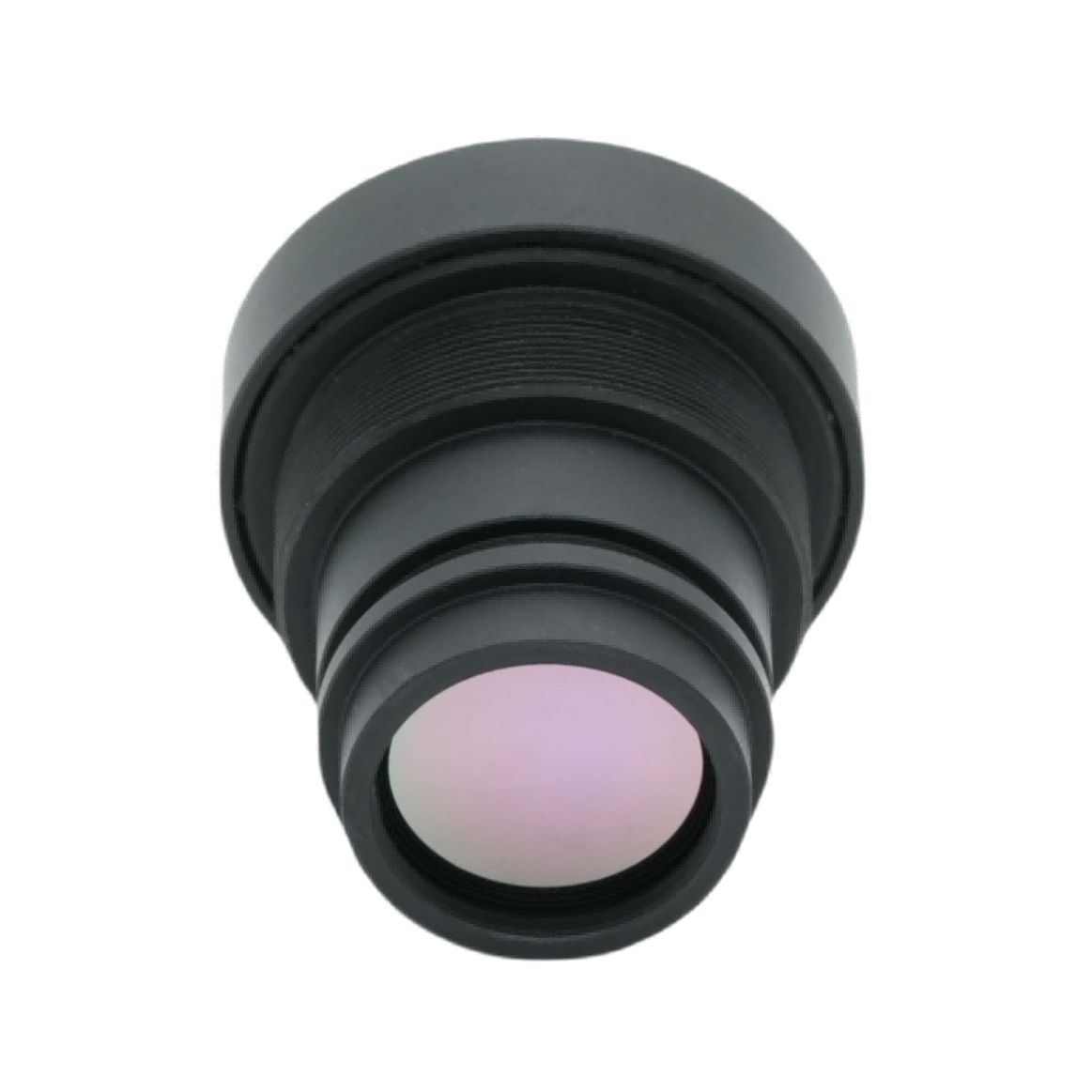

Tillverkad och levererad avBOSHI optiskTeknik, denna F1.0 4,1 mm brännviddvärmebildslinsär ett ultravidvinkelinfrarött objektiv optimerat för 640×512 upplösning, 12 μm pixel okylda infraröda fokalplansmatriser. Den här termiska infraröda linsen använder avancerad exponerad AR-antireflektionsbeläggning för att uppnå infraröd transmittans över 88 procent. Som en professionell infraröd optisk lins utvecklad av BOSHI Optical Technology, har enheten IP67 frontlinsskydd, cirka 25 grams lättviktskonstruktion och pålitlig optisk stabilitet vid vid temperatur. Den kan uppnå smidig integration i kompakta okylda värmekamerasystem. Dess breda FOV-layout ger omfattande scentäckning för att anpassa sig till diversifierade scenarier för användning av värmeavbildning, och balanserar lättviktskrav och praktisk bildåtergivning för små termiska hårdvaruenheter.

Detaljerad produktbeskrivning

Parameter

1. Optiska specifikationer

Denna infraröda optiska lins har 4,1 mm brännvidd tillsammans med F1.0 ultra-stor bländare. Den extremt stora bländaren förbättrar insugningskapaciteten för infrarött ljus avsevärt. Sådan optisk prestanda utgör kärngarantin för tydlig bildutmatning av denna termiska infraröda lins under driftförhållanden med låg temperatur och låg strålning.

2. Detektormatchning

BOSHI Optical Technology designar detta objektiv för att paras ihop med 640×512 upplösning, 12μm pixel infraröda detektorer. Den upprätthåller hög kompatibilitet med vanliga okylda termiska sensorformat. Den välmatchade hårdvaruegenskapen eliminerar bildavvikelser som utlöses av felaktiga förhållanden mellan lins och sensorchip.

3. Synfält

Linsen stöder 130 grader diagonal, 102 grader horisontell, 83 grader vertikal bred FOV. Utrustningen erhåller scenetäckning med stort räckvidd utan ytterligare mekaniska skanningsenheter. Den här egenskapen förenklar den övergripande mekaniska strukturkonstruktionen för värmeavbildningsutrustning.

4. Fokusera prestanda

Kontinuerligt fokusområde sträcker sig från 0,5 meter till oändligt. Fokusprestanda balanserar inspektioner på nära håll och övervakningsuppgifter på långa avstånd. Det breddar den användbara avståndsgränsen för detta 4,1 mm brännviddsobjektiv för faktisk platsplacering.

5. Miljö- och mekaniskt index

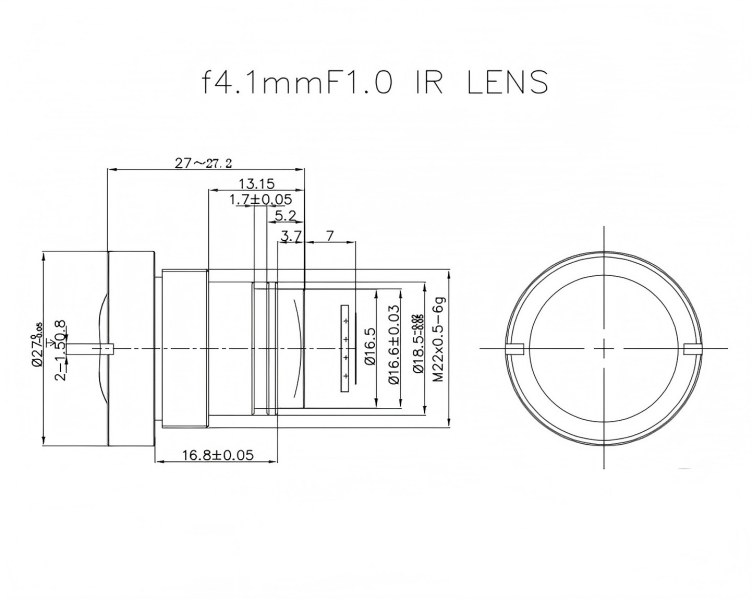

Dess driftstemperatur täcker minus 40 grader Celsius till plus 80 grader Celsius. Frontlinsens yta når IP67 vattentät och dammtät standard. Den använder M22×0,5-monterat standardgänggränssnitt för att effektivisera monteringsarbetet. Nettovikten ligger nära 25 gram, vilket skapar gynnsamma förutsättningar för produktutveckling av lättviktsutrustning.

6. Indikatorer för bildkvalitet

Med AR antireflexbeläggning utrustad, överstiger den optiska transmittansen 88 procent. Relativ belysning håller sig över 80 procent. Distorsionsvärdet håller sig under 45 procent. Denna grupp av indikatorer inser en bra balans mellan vidvinkelbildegenskaper och verklig bildkvalitet hos den infraröda optiska linsen.

Prestandafördelar

1. Utmärkt termisk känslighet för lågt ljus

Maximal bländare F1.0 ökar effektiviteten för uppsamling av strålningsenergi. När du arbetar i mörka och lågstrålande miljöer kan denna termiska infraröda lins märkbart öka värmebildens kontrast. Det minskar sannolikheten för oskärpa när den infraröda målsignalen blir svag och ger en stabil bildgrund för observation av scener med låg strålning.

2. Ultrabred scen täckning

Den 130 graders diagonala breda FOV tillåter en enda hårdvaruenhet att övervaka utökad rumslig omfattning. Projektgenomförande kan minska det totala antalet värmekameror som behövs för övervakning av hela området i enlighet med detta. Denna förändring medför en direkt minskning av de totala systembyggnadskostnaderna. BOSHI Optical Technology optimerar den optiska vägen för att garantera användbar bildkvalitet under så stora betraktningsvinklar.

3. Pålitlig bildlikhet

Relativ belysning högre än 80 procent begränsar effektivt vinjetteringsproblem. Bildramen bibehåller konsekvent ljusstyrka över alla områden. Transmittans över 88 procent minskar infraröd energiförlust inom den optiska transmissionsvägen. BOSHI Optical Technology implementerar upprepad kalibrering för denna infraröda optiska lins. Kalibreringsarbetet säkerställer en stabil bildutmatning under långvarig kontinuerlig driftstatus.

4. Robust miljöanpassningsförmåga

IP67 frontlinsskydd plus ett brett temperaturområde möjliggör stabil drift i regn, damm, extrem kyla och höghetta miljöer. Den termiska infraröda linsen kräver inte frekvent manuellt underhållsarbete. Den passar utomhusinstallationer och tuffa scenarier för industriell fältinstallation.

5. Kompakt struktur för bekväm integration

25 grams lättviktskropp och standard M22×0,5-fäste minskar mekanisk designsvårigheter för miniatyriserade värmeavbildningsenheter. Produktutvecklare kan minska arbetsbelastningen för strukturella ändringar under produktintegreringsproceduren. Det förkortar forsknings- och utvecklingscykeln för terminal termisk hårdvara.

6. Mångsidig fokusjusteringskapacitet

Minsta fokuseringsavstånd på 0,5 meter stöder måldetektering på nära håll. Jämfört med objektivlösningar med fast fokus på långa avstånd, utökar denna produkt med en brännvidd på 4,1 mm applikationstäckningen. Den uppfyller observationskrav på blandade avstånd från flera praktiska projekt.

Applikationsfält

1. Perimetersäkerhetsövervakning

Denna infraröda optiska lins med bred FOV ger vidvinkel värmeövervakningskapacitet för fabrikslokaler, parkzoner, gränsområden och bostadsområden. Den slutför intrångsdetektering dygnet runt utan synligt ljus. Perimetersäkerhetsövervakning räknas som en central tillämpningsriktning för produktserier från BOSHI Optical Technology.

2. Industriell termisk inspektion

Den termiska infraröda linsen stöder temperaturscreening av enheten, feldiagnos av elskåp, kontroll av termiskt läckage i rörledningen och säkerhetspatrullarbete från fabriken. Personal på plats kan upptäcka onormala värmekällor i tid för att förhindra potentiella industriella säkerhetsincidenter. Matchningsfunktionen med 640×512 upplösning garanterar fina termiska detaljer vid industriella inspektionsuppdrag.

3. Smarta transporter och fordonssyn

Användare kan använda linsen för termiskt mörkerseende för bilar och vägtrafikövervakning. Under dimmiga, nattliga och dåliga siktförhållanden hjälper dess 12 μm pixelmatchande prestanda både fotgängare och hindersidentifiering. Det förbättrar säkerhetsgarantin för intelligenta trafikrelaterade system.

4. Obemannade system nyttolast

Dra fördel av 25 grams lättviktsegenskaper, denna infraröda optiska lins fungerar som lättvikts termisk nyttolast för obemannade flygfarkoster, robotar och obemannade markfordon. Den utför sök- och räddningsverksamhet, övervakning av risker för skogsbränder och terrängpatrulleringsuppdrag. M22×0,5-fäste ger snabb montering för obemannad plattformsnyttolast.

5. Allmän säkerhet och nödräddning

För termisk positionering vid brandbekämpning och sök- och räddningsuppdrag fungerar objektivet bra i mörka, rökiga eller visuellt blockerade omgivningar. Termiska signaler kan penetrera partiell rökstörning och låsa målplatsen. Bred FOV hjälper räddningspersonal att slutföra snabb skanning av stora områden under nödoperationer.

6. Jordbruk och miljöövervakning

Operatörer utnyttjar den här termiska infraröda linsen för att utföra analys av vegetationstemperatur, observation av vilda varelser och spårning av värmedistribution i miljön. Det ger giltigt datastöd för jordbruksstudier och ekologisk miljöforskning. IP67-graden gör linsen lämplig för långvariga fältobservationsuppgifter utomhus.
