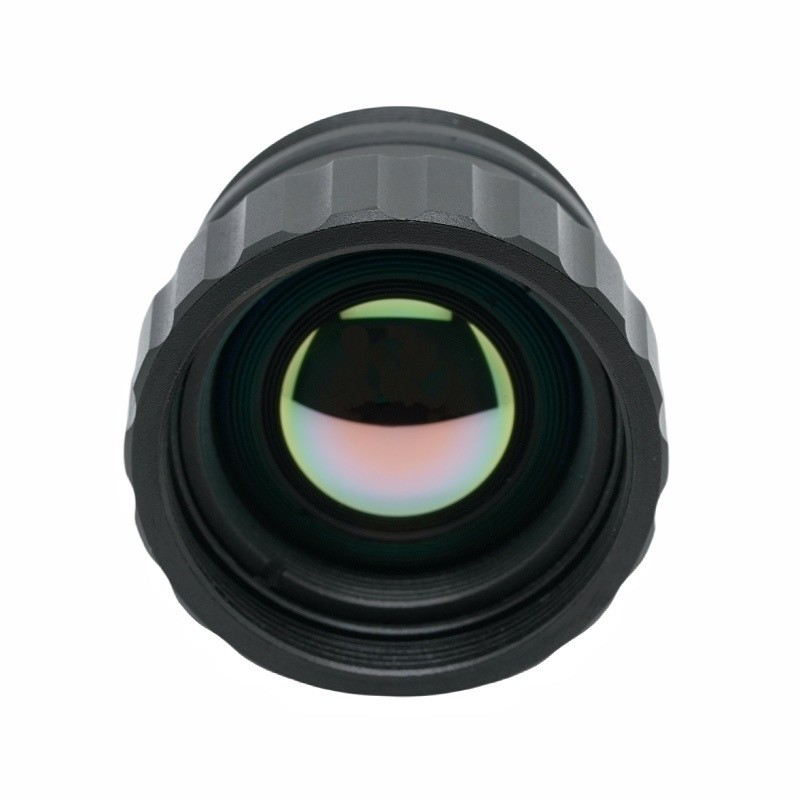

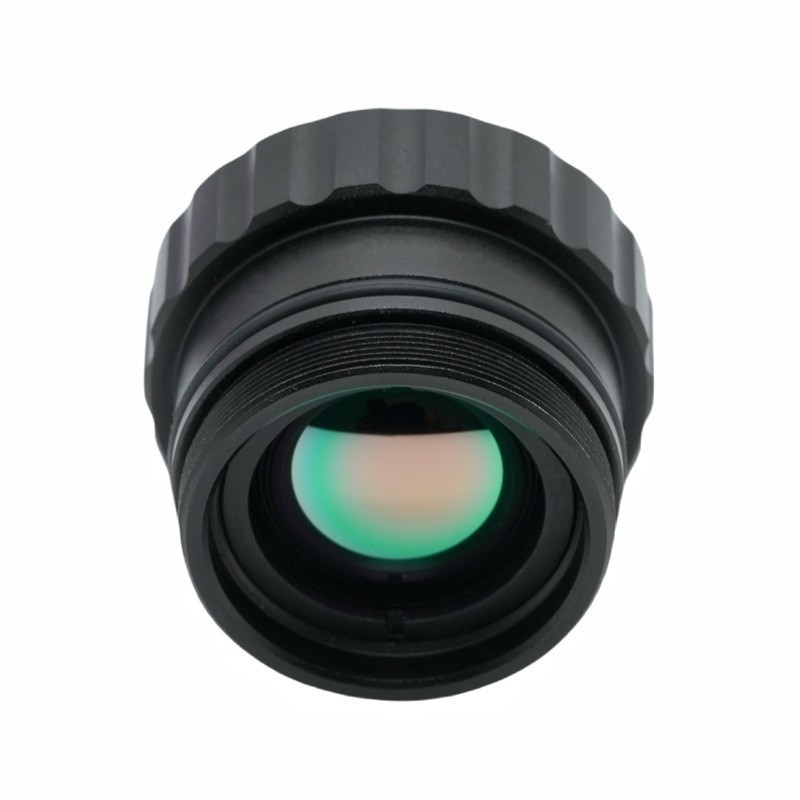

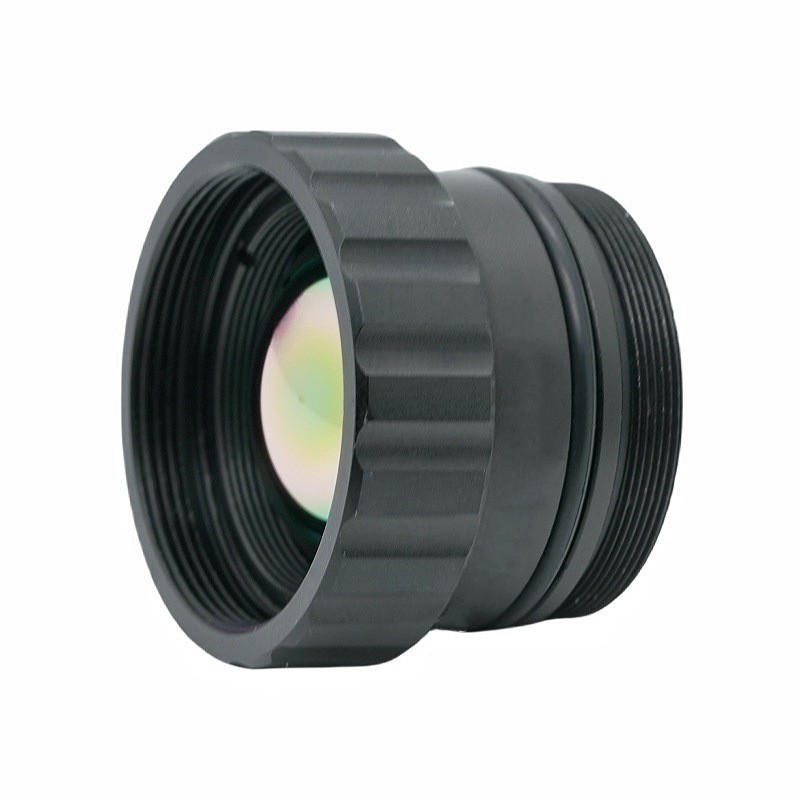

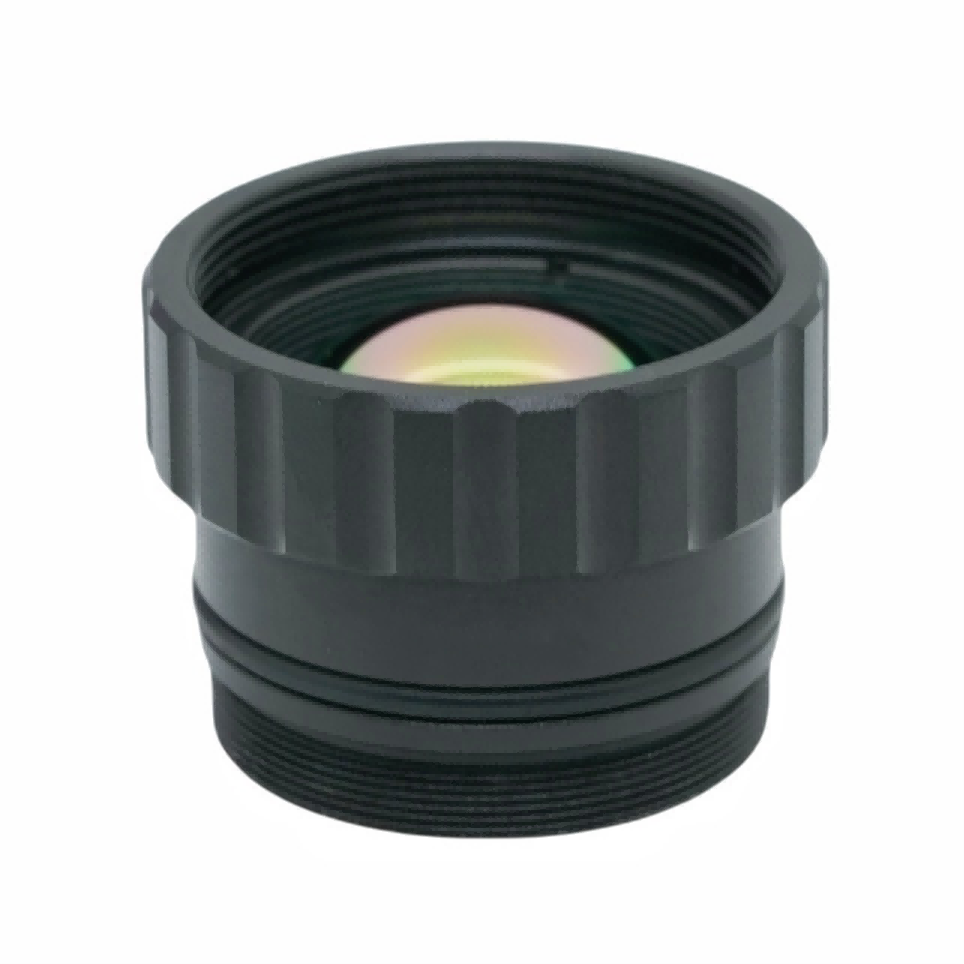

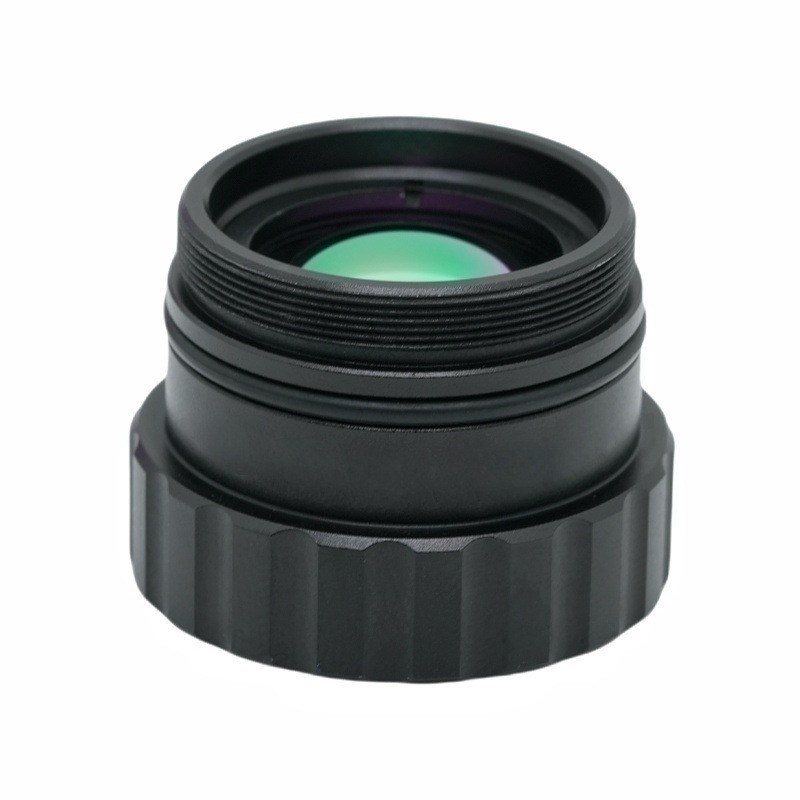

Produktbeskrivning19 mm F1.0 M22 12um AR-lins Långvågig infraröd värmebildslins
BOSHI LENS är en ledande Kina Standard M12 Lens tillverkare, leverantör och exportör. Att hålla sig till strävan efter perfekt kvalitet på produkter, så att vår standard M12-lins har blivit nöjd av många kunder. Extrem design, kvalitetsråvaror, hög prestanda och konkurrenskraftigt pris är vad varje kund vill ha, och det är också vad vi kan erbjuda dig. Vi kommer att ge dig den bästa servicen efter försäljning och snabb leverans.

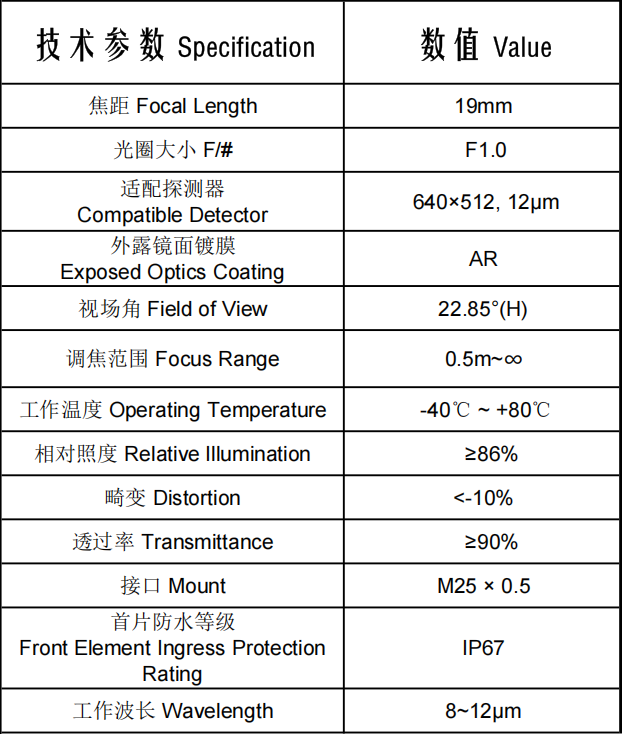

I. Detaljerad tolkning av kärnparametrar

1. Fördjupad parameteruppdelning

1. 19 mm brännvidd, ultrastor bländare F1.0

F1.0 är en sällsynt stor bländare bland LWIR-objektiv, som levererar mycket högre ljusflöde än konventionella F1.4/F1.8-modeller och avsevärt förbättrar signal-brusförhållandet för lågtemperaturs svaga värmekällor.

Den 19 mm långa brännvidden minskar synfältet och förstorar avlägsna mål, specialiserade för finkornig temperaturmätning och övervakning på långa avstånd som kräver tydlig detaljigenkänning.

2. Arbetsvåglängd: 8~12μm

Standardatmosfäriskt transmissionsfönster för långvågigt infrarött, kompatibelt med okylda vanadinoxidvärmekamerakärnor för värmeavbildning och temperaturmätning av människokroppar, elektrisk utrustning och maskiner.

3. Kompatibel detektor: 640×512, 12μm Pixel Pitch

Matchar vanliga industriella okylda infraröda kärnor från Guide, Hikvision, Dahua, Dali och andra tillverkare. 12 μm pixelpitch balanserar bildupplösning och total utrustningskostnad.

4. Horisontellt synfält: 22,85°

Smal FOV-karaktäristik: mål verkar större på lika observationsavstånd och avslöjar subtila termiska detaljer på långt håll. Optimerad för långdistansövervakning med fasta punkter snarare än panoramatäckning i stort område.

5. Fokusomfång: 0,5 m ~ ∞

Ultrakort minsta fokusavstånd på 0,5 m möjliggör närbildsinspektion av små komponenter, medan oändlighetsfokusering stöder långdistanspatruller, som täcker både termisk mikrokomponenttestning och fjärrinspektion på stort område i en lins.

2. Grundläggande bildkvalitetsmått

1.AR antireflektionsbeläggning på exponerad optik + transmittans ≥90 %

Anpassad antireflexbeläggning optimerad för 8–12 μm band. ≥90% fullvågstransmittans överträffar branschgenomsnittet på 70%~85%, vilket maximerar infraröd energifångst för att upptäcka svaga värmefläckar, med minimal bländning och spökbilder under intensivt ljus.

2. Relativ belysning ≥86 %

Bildens hörn behåller 86 % av central ljusstyrka med försumbar kantljusminskning. Den enhetliga ramen eliminerar temperaturavläsningsfel vid kanterna och undviker brusstoppar orsakade av påtvingad mjukvaruljusning av perifera områden under skanning av stora ytor.

3. Förvrängning < -10 %

Det negativa värdet indikerar cylinderförvrängning, en vanlig kompromiss för lång-smal-FOV-infraröda linser. Den offrar lätt geometrisk linjäritet för att uppnå överlägsen transmittans och relativ belysning. Denna lins är optimerad för temperaturdetektering och målidentifiering, inte högprecisionsdimensionell mätning.

3. Miljö & Mekanisk Design

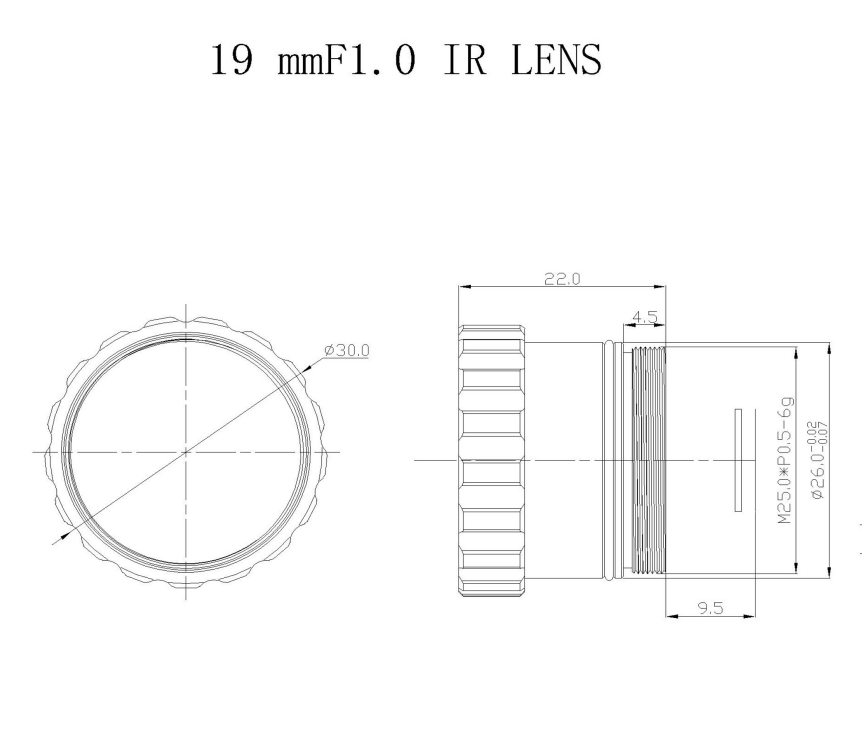

1. Montering: M25 × 0,5

Standardgängat gränssnitt dedikerat till infraröda linser med lång fokus, som erbjuder sömlös integration med alla 640-pixlar långvågiga värmekameror.

2. Frontelement inträngande skyddsklass: IP67

Inbyggt damm- och vattentätt skydd för det främre linselementet. Den kan placeras utomhus utan extra skyddande fönster, motstår regnstänk och sandstormar samtidigt som den förenklar den strukturella designen av utomhusenheter.

3. Driftstemperatur: -40℃ ~ +80℃

Ultrabrett temperaturtoleransintervall som täcker kyliga nordliga vintrar, svällande sommarvärme och industriverkstäder med hög temperatur. Den bibehåller stabil fokus och intakt beläggning utan delaminering eller defokusering under extrema temperaturfluktuationer för drift året runt dygnet runt.

II. Kärnprestandafördelar

Fördel 1: Klassledande infraröd ljusöverföring: F1.0 stor bländare + ≥90 % ultrahög transmittans

Få långfokuserade infraröda linser med motsvarande specifikation når 90 % transmittans. I kombination med den ultrastora bländaren F1.0 levererar den branschledande känslighet för att detektera svaga värmekällor på långa avstånd, såsom mindre trådöverhettning och dolda temperaturhöjningar i utrustningen, med skarp bild av lågtemperaturmål.

Fördel 2: Överlägsen ramlikformighet för exakta kanttemperaturavläsningar

Den ≥86 % ultrahöga relativa belysningen minimerar dämpningen av ljusstyrkan i bildens hörn. Vid skanning av stora mängder utrustning som solcellspaneler och kopplingsskåp förblir temperaturvärdena vid ramkanterna konstanta utan uppenbar avvikelse.

Fördel 3: Dual Range Focus för makro- och långdistansscenarier

Den 0,5 meter långa närfokuseringsförmågan möjliggör termisk inspektion av kretskort, små ledningsterminaler och lager, medan långdistansinfinityfokusering stöder patrullering på flera kilometer. En enda lins uppfyller både precisionstestning av mikrokomponenter och fjärrkontroll med fast punkt.

Fördel 4: Robusthet utomhus i alla väder och stabilitet vid bred temperatur

IP67 frontlinsskydd i kombination med -40~+80 ℃ bred driftstemperatur tillåter direkt användning i tuffa miljöer inklusive gruvor, transformatorstationer, vildmark och tunnlar, utan risk för fokusavdrift eller beläggning som flagnar under extrema temperaturer.

Fördel 5: Långfokuserad smal FOV för förstorade långdistansdetaljer

Jämfört med kortare 13 mm linser ger 19 mm brännvidd och 22,85° smal FOV högre målförstoring på samma avstånd, idealiskt för att identifiera små termiska defekter inklusive skadade isolatorer, trasiga trådar och subtila utrustnings hot spots på långt håll.

III. Mål applikationsfält

1. Inspektion av elnät (primär tillämpning)

·Långdistanstemperaturmätning för högspänningsledningar och -stolpar: Den 19 mm långa brännvidden förstorar isolatorer och trådskarvar tusentals meter bort, medan F1.0 hög transmittans fångar upp svaga överhettningsdefekter. IP67-skydd och bred temperaturtolerans anpassar sig till bergiga utomhustransformatorstationer.

· PV-panelens hotspot-detektering: Hög relativ belysning garanterar exakta temperaturavläsningar över panelkanterna, och ≥90 % transmittans upptäcker svaga batteriheta fläckar.

· Termisk precisionstestning av högspänningsställverk och transformatorer: Minsta fokus på 0,5 m stöder närbildsskanning av dolda temperaturavvikelser på kompakta elektriska komponenter.

2. Prediktivt underhåll för industriell precisionsutrustning

·Fjärrövervakning av motorer, lager och metallurgiska maskiner: Tolererar omgivningstemperaturer upp till +80 ℃ för att skanna hela produktionslinjer på långt håll och förvarning av överhettningsfel.

·Inspektion av elektroniska komponenter och energilagringsbatteriskåp: 0,5 m makrofokusering pekar ut subtila termiska avvikelser på kretskort och battericeller.

·Värmeläckagepatrullering för långväga kemiska rörledningar och lagringstankar: Skannar hela rörledningsrutter på distans för att upptäcka mindre isoleringsskador och värmeförlustpunkter.

3.Långdistanssäkerhet utomhus och gränsövervakning

· Tidig varning med fast punkt omkrets för oljefält, gruvor och industriparker: Smala FOV låser sig till avlägsna kullar och gränsväggar för att upptäcka inträngande personal och fordon genom deras termiska signaturer.

·Allväders mörkerseende för gräns- och kustförsvar: -40℃ lågtemperaturmotstånd passar kall vildmark, och IP67-skydd ger stabil bildåtergivning genom regn, snö och sandstormar.

4. Järnvägstransit och fordonsmonterad infraröd övervakning

· Termisk inspektion på långa avstånd av kontaktledningar för höghastighetståg: Lång brännvidd förstorar luftkablar för att upptäcka överhettning på kontaktledningar och positioneringsutrustning; den främre linsen står emot imma och damm från tunnelmiljöer utan imma.

·Fjärrtemperaturtestning av stålskenor och fästelement, plus långfokuserad nattseendehjälp för system ombord.

5.Forest Fire Prevention & Natural Resurs Monitoring

Skogsbrandövervakning via markpant-tiltenheter eller UAV:er: Identifierar tidig glödning gömd i skog flera kilometer bort. Hög transmittans fångar upp svaga lågtemperaturbrandkällor för avancerad tidig varning för löpeld.

6. Nödinspektion av specialutrustning

Termisk observation på långa avstånd av brandplatser, dolda risker vid hög temperatur i stora lager och fjärrövervakning av tunga hamnmaskiner.

IV. Förklaring av produktavvägning (anmärkning om begränsning)

Den betydande cylinderdistorsionen (<-10 %) gör denna lins olämplig för applikationer som kräver högprecisionsdimensionell mätning eller geometrisk kartläggning. Dess optiska design prioriterar transmittans, kantlikformighet och temperaturdetekteringskänslighet på långa avstånd, optimerad enbart för termisk mätning och måligenkänningsscenarier.

Vår Starlight-lins kan installeras i en smart hemkamera, en kamera med artificiell intelligens.

19 mm F1.0 M22 12um AR-lins Långvågig infraröd värmebildslins Säkerhetsövervakning Starlight-lins, standard M12-gängad gränssnittslins, med 2,0 F/NO, 6G-struktur, lättare, med hög kostnadseffektivitet! Om du är intresserad av vår Standard Starlight-lins kan du rådfråga oss nu, vi kommer att svara dig i tid!

Produkten har följande specifika egenskaper:

1. Produktegenskaper: Tillverkad av allt plastmaterial, samtidigt som vi säkerställer produkternas kvalitet, kan vi erbjuda kunderna ett lägre inköpspris..

2. Produktfördelar: Stor vinkel, liten storlek, Brett skärpedjupsområde.

Vi väntar med spänning på ditt köp och ser fram emot att ge dig den bästa samarbetsupplevelsen och djupare affärssamarbete.
