35 mm värmebildslins

Produkt Kort beskrivning

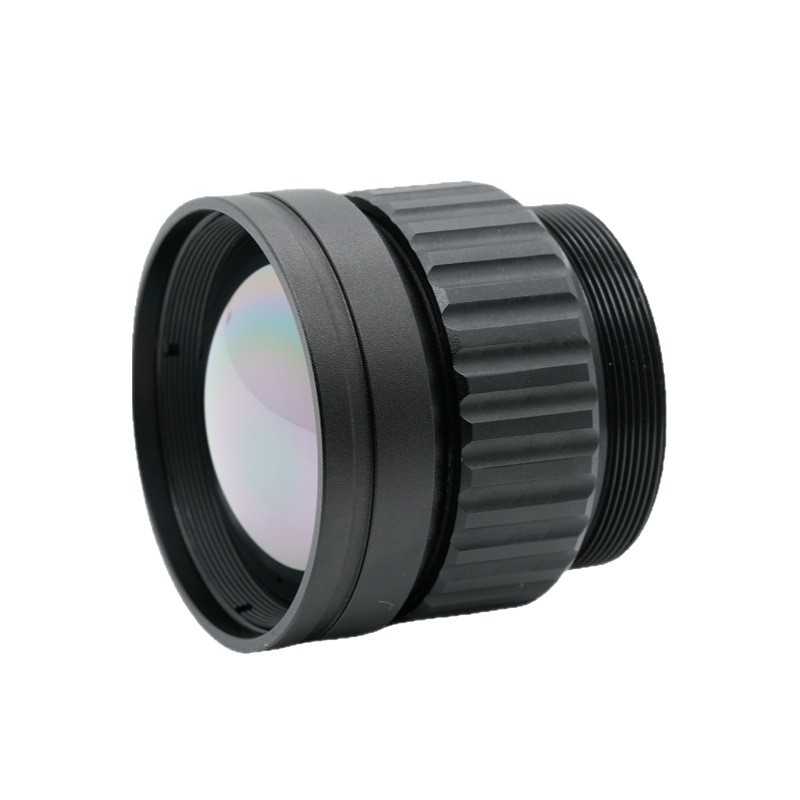

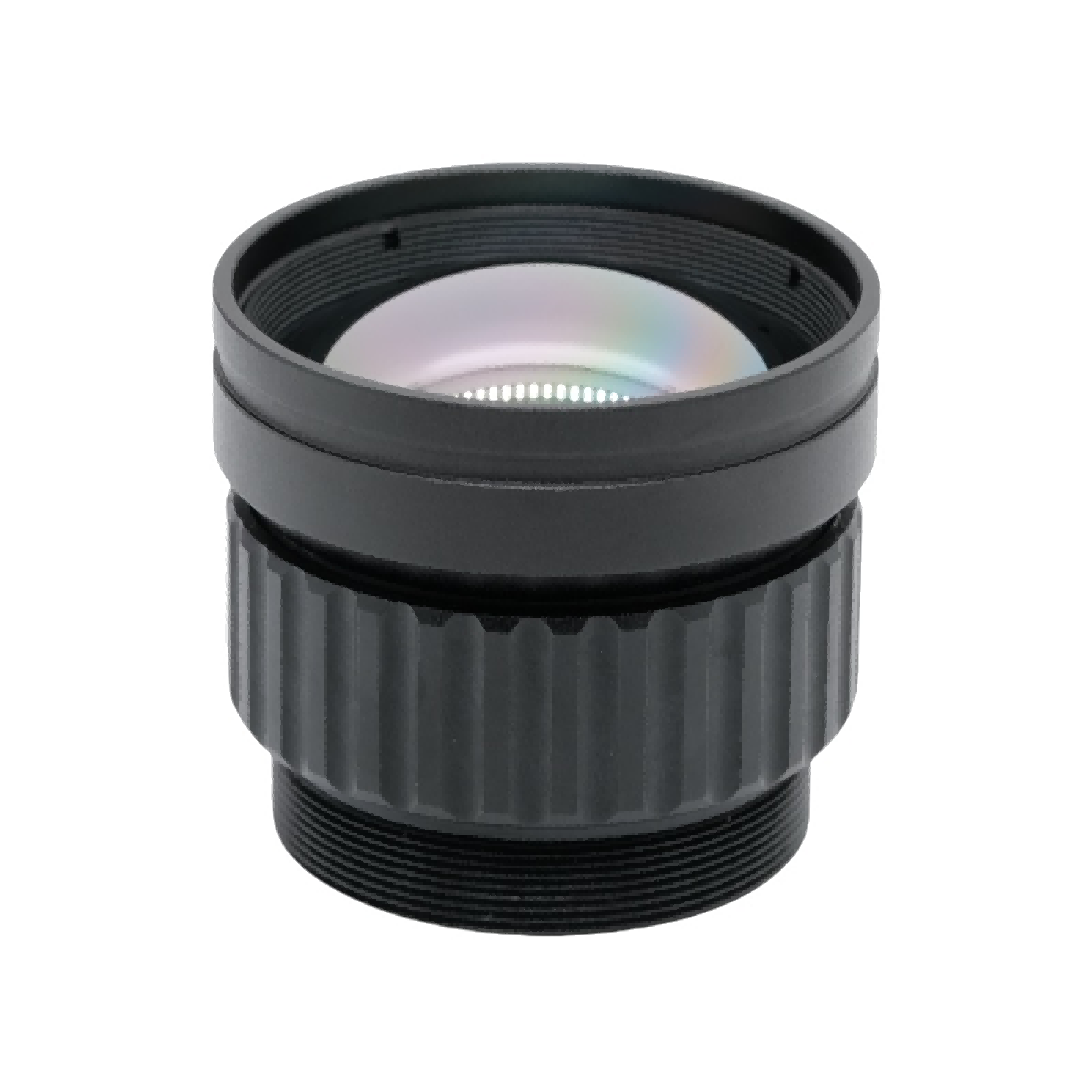

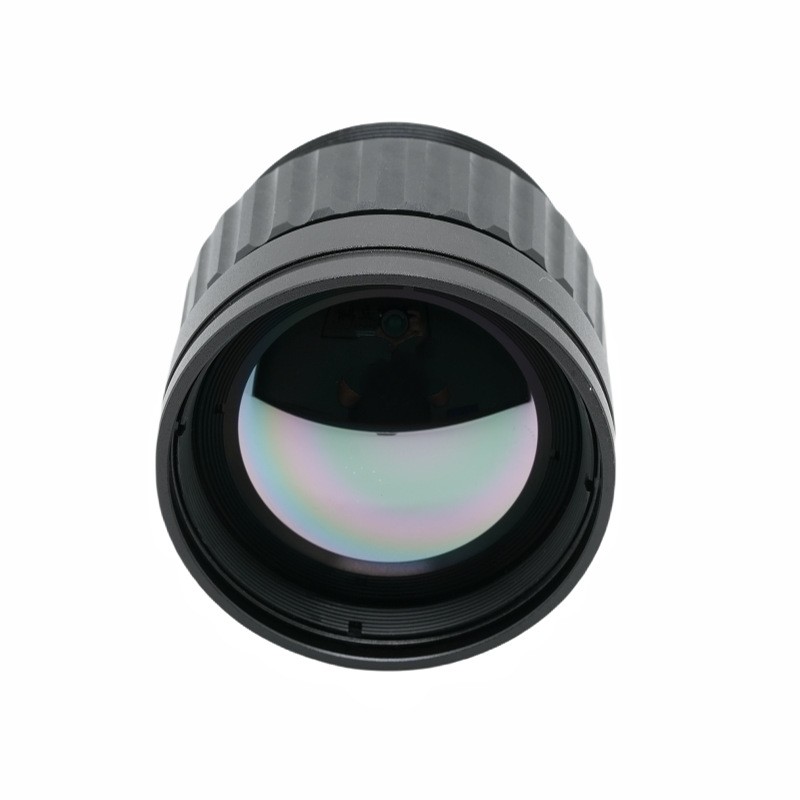

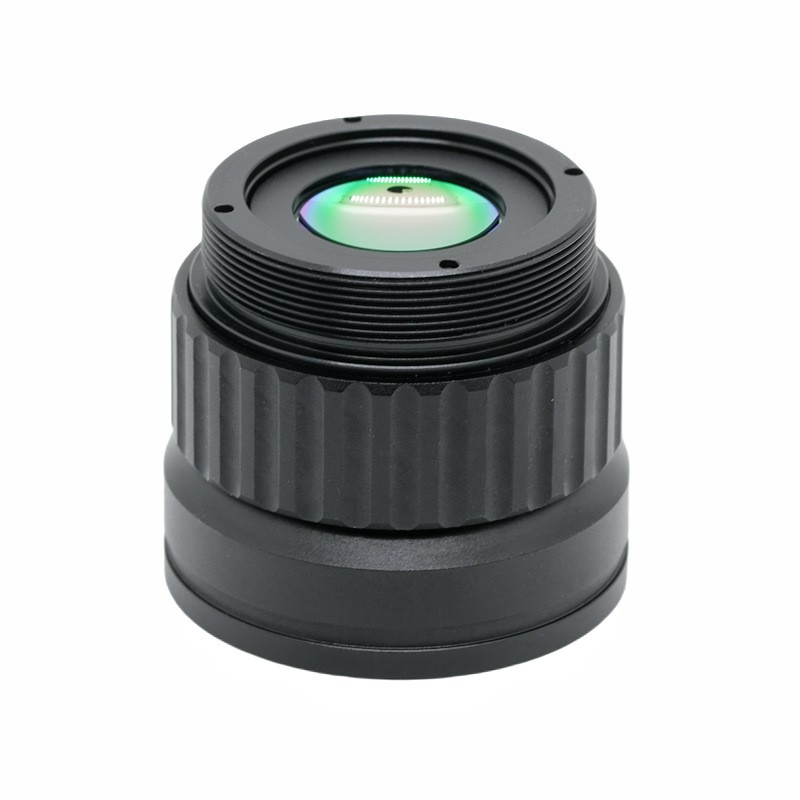

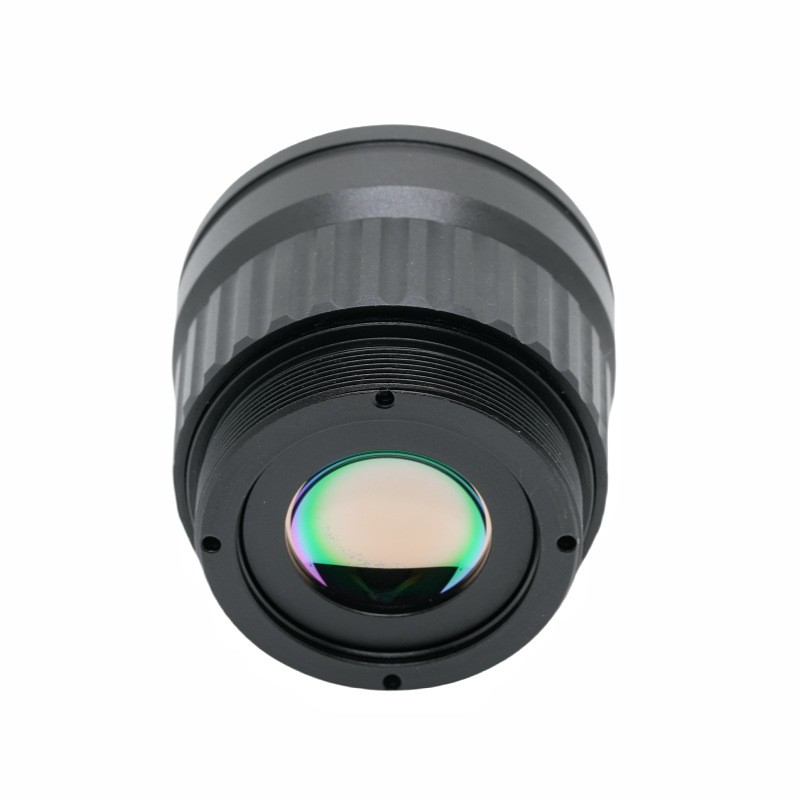

Denna högpresterande 35 mm värmebildslins är utvecklad och tillverkad av ShangHai SILK Optical Technology CO., LTD, skräddarsydd för långvågiga infraröda värmebilder som arbetar inom 8-12 μm spektralband. Den här infraröda linsen har en stor bländare F1.0 och ger enastående ljusinsamlingsförmåga för att säkerställa tydlig värmebildseffekt under svagt ljus och komplexa omgivningsförhållanden. Den värmebildande linsen är kompatibel med 640×512, 12μm okylda infraröda detektorer, och stöder 2m-oändligt fokusområde för att anpassas till både observation på nära avstånd och övervakningsscenarier på långa avstånd. Frontelementet når IP67 inträngningsskydd, vilket möjliggör stabil drift i tuffa utomhusmiljöer. Med hög transmittans över 92 % och låg distorsionsprestanda garanterar denna optiska komponent enhetlig bildkvalitet över hela synfältet. Shanghai SILK Optical Technology CO., LTD implementerar strikt optisk optimering för denna lins, vilket gör den till en pålitlig optisk lösning för industriell övervakning, perimetersäkerhet och andra infraröda termiska synsystem.

Detaljerad produktbeskrivning

1. Parameter

Brännvidd och bländare:35 mm brännvidd i kombination med F1.0 stor bländare. Den stora bländaren förbättrar ljusflödet avsevärt, vilket är avgörande för svag signalfångst av långvågiga infraröda linser.

Detektorkompatibilitet:Matchar 640×512,12 μm detektor, perfekt anpassar vanliga okylda infraröda linser för värmekameror på massnivå.

Optiskt index:Transmittans ≥92 %, relativ belysning ≥90 %, distorsion ≤‑1,5 %. HD-exponerad optikbeläggning minskar förlusten av infraröd reflektion för värmebildslinsen.

Fokus och synfält:12,5°(H)×10,3°(V) synfält, fokusområde från 2m till oändligt, stöder både inspektion på nära håll och långdistansobservation.

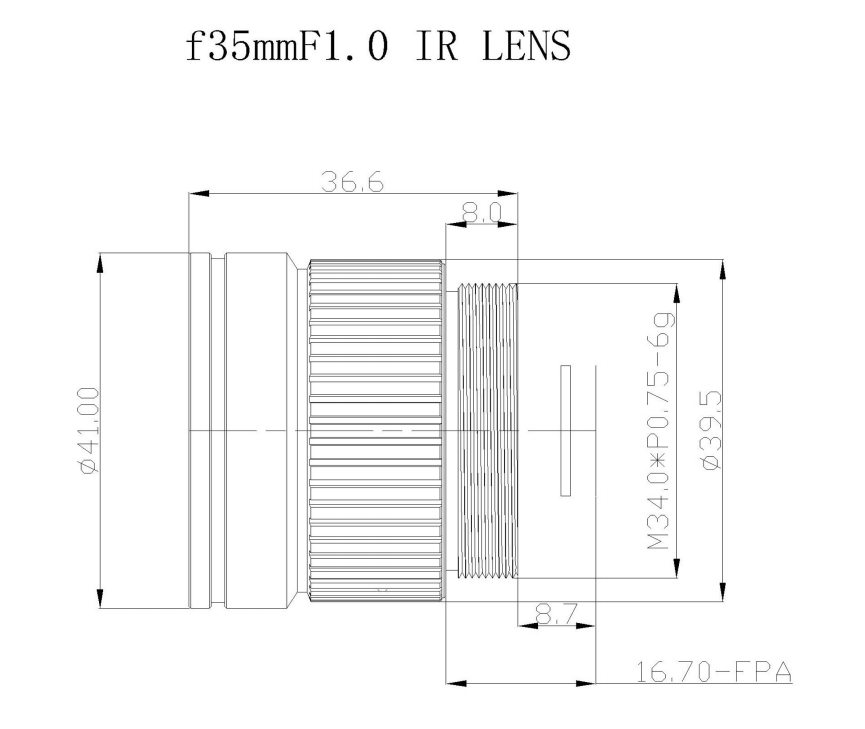

Mekaniska och miljömässiga specifikationer:M34×0,75 fäste för bekväm montering; IP67 vattentät klass på framsidan; driftstemperatur‑40℃ ~ +80℃. Arbetsvåglängden på 8‑12μm passar standardkraven för LWIR termisk avbildning.

Tillverkad avShanghai SILK Optical Technology CO., LTD,varje parameter i denna infraröda lins är kalibrerad för praktisk användning i fält.

2. Prestandafördelar

Överlägsen användning av infrarött ljus:Som en högkvalitativ värmebildslins minimerar ≥92 % transmittans förlust av infraröd signal; HD antireflexbeläggning förbättrar signalmottagningseffektiviteten ytterligare för den långvågiga infraröda linsen.

Utmärkt bildlikformighet:≥90 % relativ belysning säkerställer konsekvent ljusstyrka över hela bildramen, inga uppenbara mörka hörn för den infraröda linsen. Distorsion ≤‑1,5 % bevarar den verkliga scenens geometri för övervakning av utdata.

Robust utomhusanpassningsförmåga:IP67 frontelementskydd för värmebildslinsen motstår damm, regn och stänk. Stora arbetstemperaturer-40℃~+80℃ stödjer stabil drift i kyliga vinter- och utomhusmiljöer med hög temperatur.

Flexibel fokusjustering:2m‑∞ fokusområde gör att den okylda infraröda linsen kan växla mellan punktkontroll på kort avstånd och långdistansövervakning utan att byta objektiv.

Standardiserat gränssnitt:M34×0,75 gängfäste förenklar kameraintegration, vilket hjälper kunder att snabbt montera denna värmebildslins till färdiga värmeenheter.

Shanghai SILK Optical Technology CO., LTD utför strikta optiska tester för varje enhet av denna infraröda lins före leverans.

3. Applikationsfält

Perimeterövervakning och gränsförsvar:Denna värmebildslins används för utomhusvärmekameror för 24-timmars intrångsdetektering i alla väder; den infraröda linsen med stor bländare fångar värmesignaturer dag och natt utan synligt ljus.

Industriell tillståndsövervakning:Den långvågiga infraröda linsen passar utrustningsöverhettningsinspektion, termisk inspektion av elnätsutrustning; IP67-kapaciteten gör att den okylda infraröda linsen fungerar på utomhusindustrianläggningar.

Säkerhet och trafikövervakning:Värmebildslinsen är integrerad i värmeövervakningskameror för trafikflödesövervakning, onormal värmekällalarm i tunnlar och vägkanter.

Brandförebyggande och tidig varning:Den 8‑12μm infraröda linsen upptäcker brandvärmesignaturer i tidiga skeden för att förebygga skogsbränder och övervaka lagerrisk.

Fordonsburen termisk observation:Robust struktur hos denna värmebildslins anpassar fordonsmonterade termiska system för spaning i alla väder.

Shanghai SILK Optical Technology CO., LTD tillhandahåller anpassningsbar teknisk support för kunder som använder denna infraröda lins i ovannämnda scenarier.
