50 mm värmebildslins

Produkt Kort beskrivning

Denna högpresterande värmebildslins är utvecklad och tillverkad av ShangHai SILK Optical Technology CO., LTD, skräddarsydd för okylda långvågiga infraröda värmebilder. Denna infraröda lins har en brännvidd på 50 mm och en ljusstark F1.0 stor bländare och ger enastående ljusinsamlingsförmåga för värmedetekteringsscenarier i svagt ljus. Den matchar 640 × 512,12 μm infraröda detektorer, som arbetar inom det klassiska 8-12 μm långvågiga infraröda spektralbandet.

Med IP67-frontelementets vattentäta klassificering, robust-40℃~+80℃ arbetstemperaturanpassning, stöder denna värmebildslins 2m-oändlighetsfokusjustering. Hög transmittans över 90 % och relativ belysning ≥94 % garanterar enhetlig, skarp värmebild. Den här infraröda linsen är allmänt antagen för utomhusövervakning, perimetersäkerhet och termisk observation och ger stabil, pålitlig optisk prestanda för olika infraröda bildsystem i tuffa miljöer.

Detaljerad produktbeskrivning

Parameter

 Optiska specifikationer:50 mm brännvidd med F1.0 stor bländare; arbetsvåglängd 8‑12μm långvågig infraröd, perfekt designad för 640×512,12μm kompatibel detektor. Synfältet når 11,27°(D)×8,8°(H)×7,0°(V), vilket ger måttlig fälttäckning för termisk observation på långa avstånd.

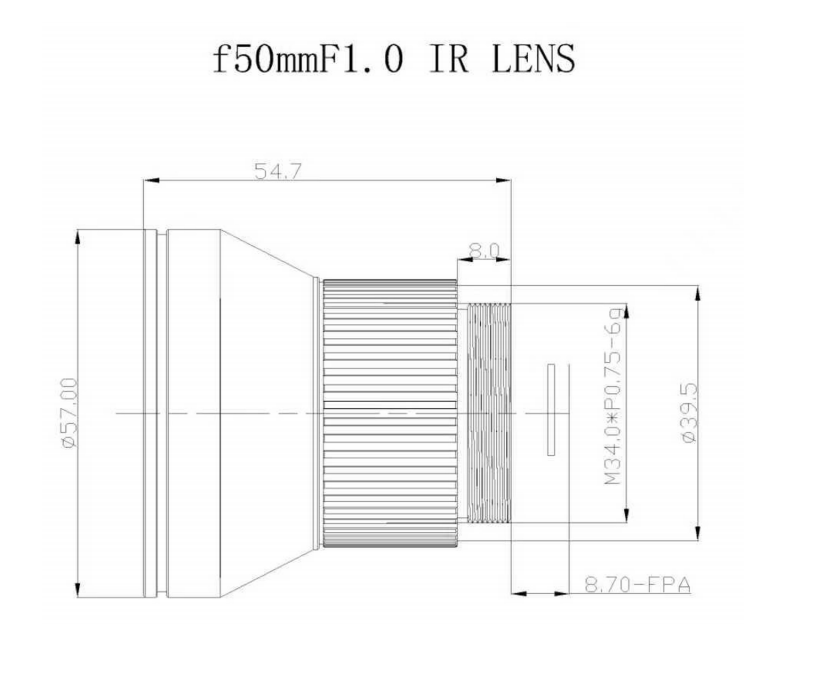

 Mekaniska och miljömässiga specifikationer:M34×0,75 fäste för enkel montering; fokusområde från 2 meter till oändligt. Frontelementet uppnår IP67 inträngningsskyddsklassning. Driftstemperaturen täcker -40℃ till +80℃, anpassad till extrema kalla och varma förhållanden. Exponerad optik använder AR antireflexbeläggning.

 Bildkvalitetsspecifikationer:Transmittans ≥90 %, relativ belysning ≥94 %, distorsion ≤‑1,0 %. Shanghai SILK Optical Technology CO., LTD kontrollerar strikt dessa index för att säkerställa konsekvent bildprestanda för denna värmebildslins.

Prestandafördelar

 Överlägsen ljusinsamling:F1.0 stor bländare hos denna infraröda lins förbättrar avsevärt infraröd fotonintag, vilket förbättrar värmebildens signal-brusförhållande under svaga termiska strålningsförhållanden.

 Utmärkt bildlikhet:≥94 % relativ belysning säkerställer minimal vinjettering, ljus och enhetlig bild över hela sensorytan; ≥90 % transmittans till följd av högkvalitativ AR-beläggning maximerar infraröd energianvändning.

 Hållbarhet i tuff miljö:IP67 frontelement vattentät kvalitet plus brett arbetstemperatur gör att denna värmebildslins motstår damm, fukt och drastiska temperaturfluktuationer för 24/7 utomhusdrift.

 Optisk design med låg distorsion:Distorsion ≤‑1,0 %, minskar geometrisk distorsion för noggrann termisk målmätning och observation.

 Flexibel fokusering:2m‑∞ fokusområde stöder både närområdesinspektion och långdistansövervakning för det okylda infraröda bildsystemet.

Applikationsfält

 Perimetersäkerhet och gränsövervakning:Denna värmebildslins är allmänt integrerad i utomhusvärmekameror för intrångsdetektering dag-natt, perimetervarning i alla väder.

 Industriell termisk inspektion:Används för utrustningstemperaturövervakning, överhettningsfeldiagnos i fabrik, kraftverk och rörledningsinspektion.

 Utomhusobservation och sökräddning:Används i infraröda observationsanordningar för förebyggande av skogsbränder, fältsökning och räddning i totalt mörker eller kraftig dimma.

 Fordonsmonterat infrarött system:Passar fordonsburna termiska moduler, ger pålitlig infraröd optisk prestanda under komplex utomhusmiljö.

 Okyld infraröd kameraenhet:Shanghai SILK Optical Technology CO., LTD levererar denna infraröda lins som optisk kärnkomponent för OEM- och ODM-värmekameratillverkare.
