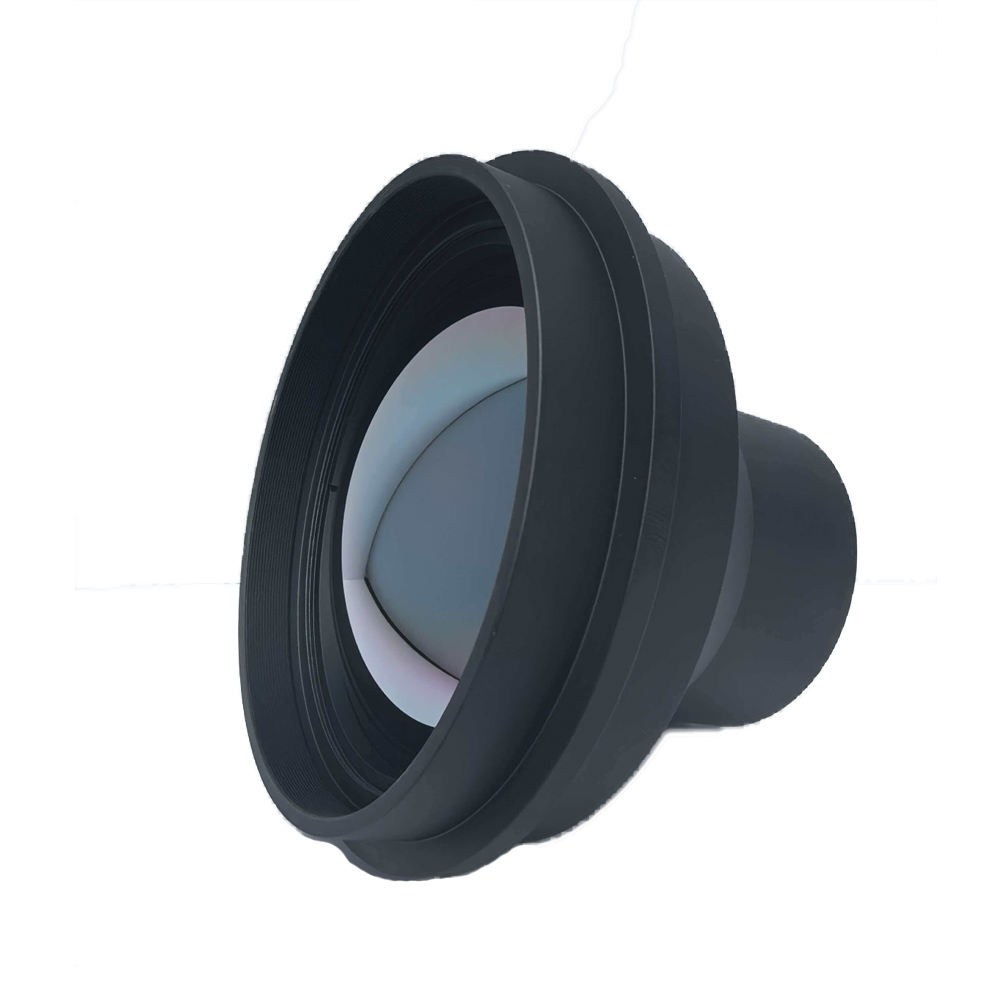

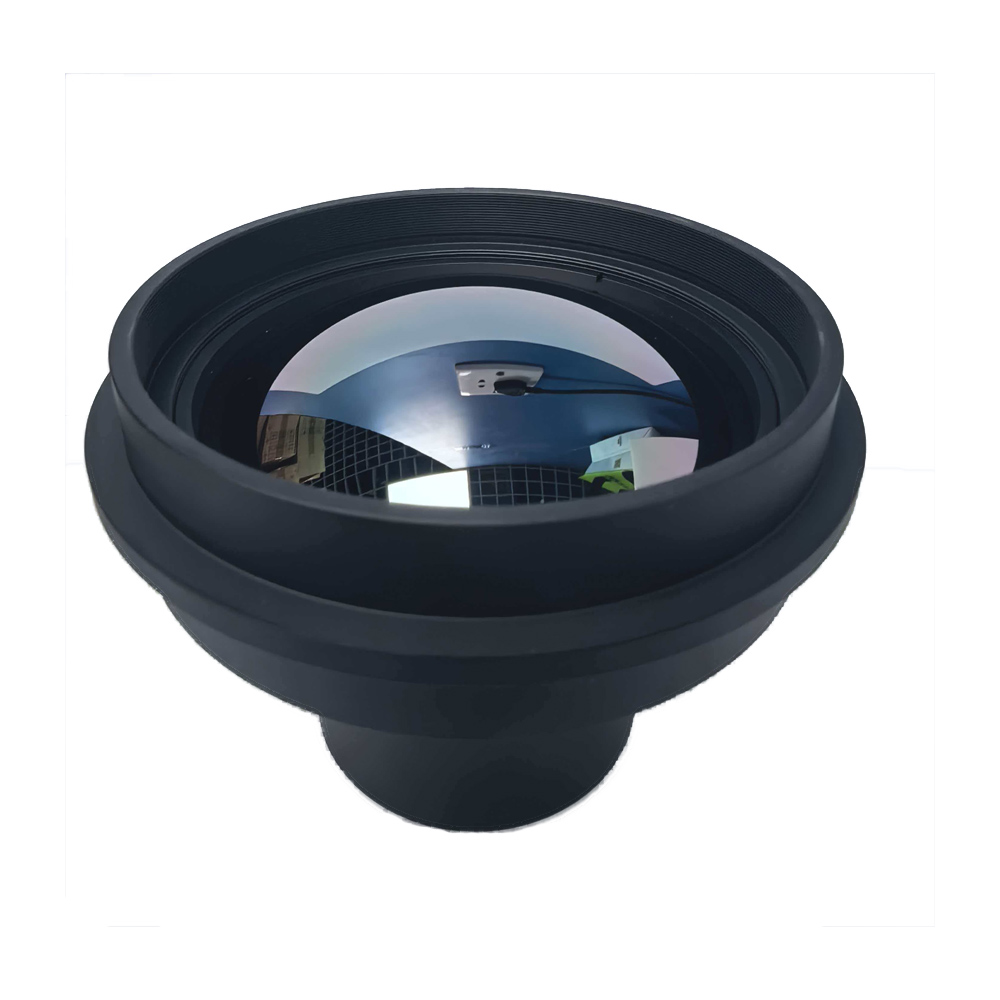

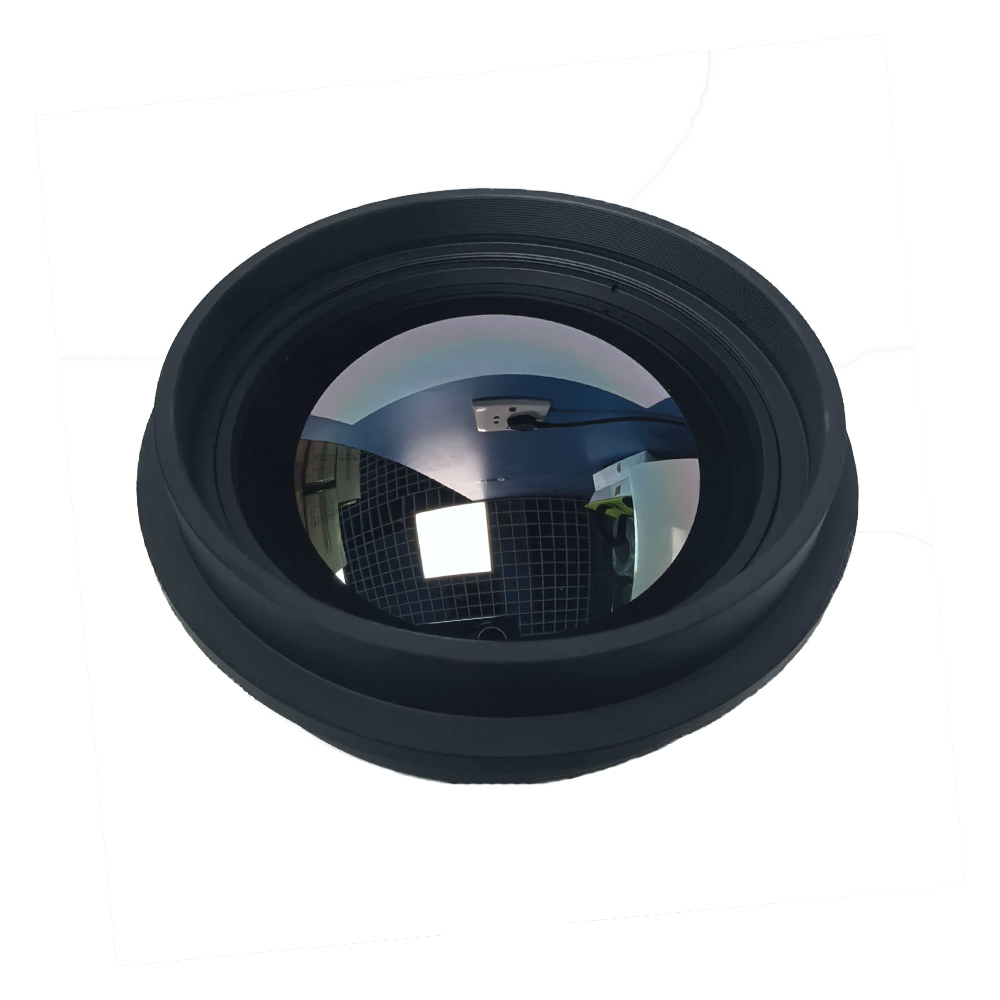

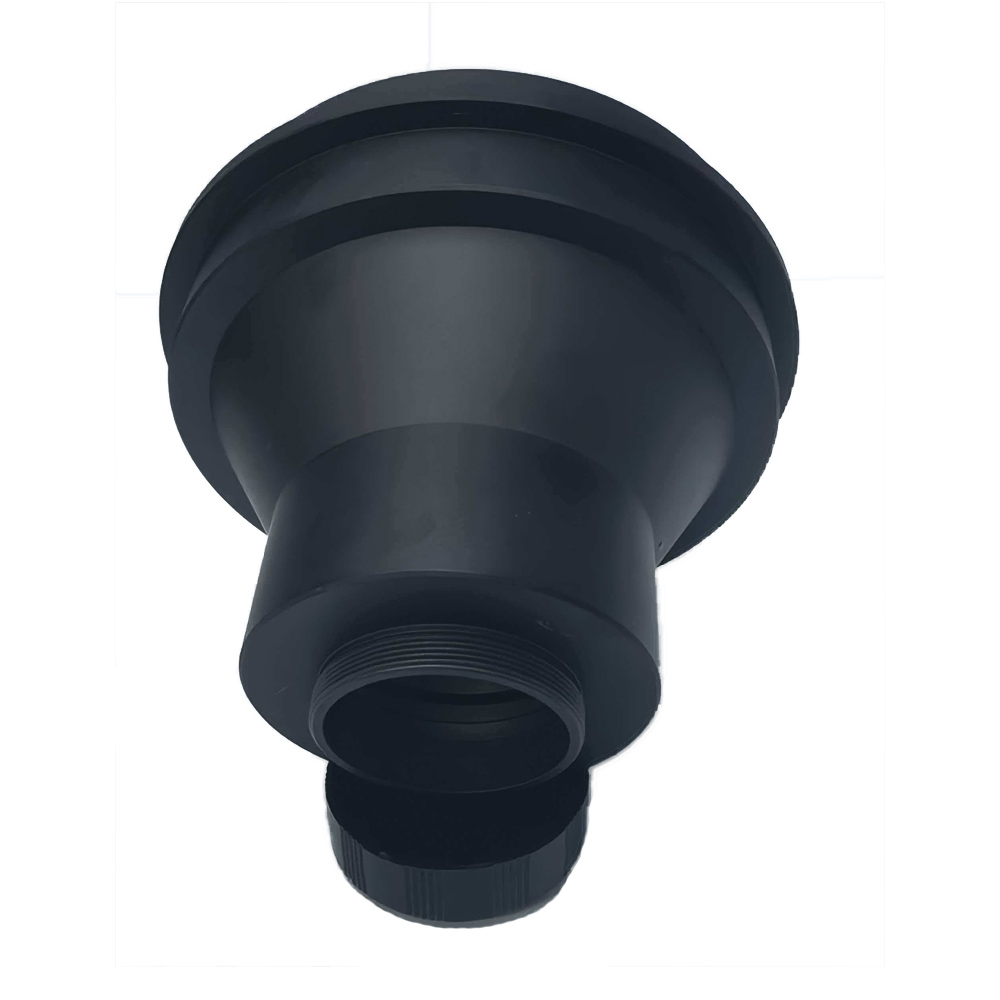

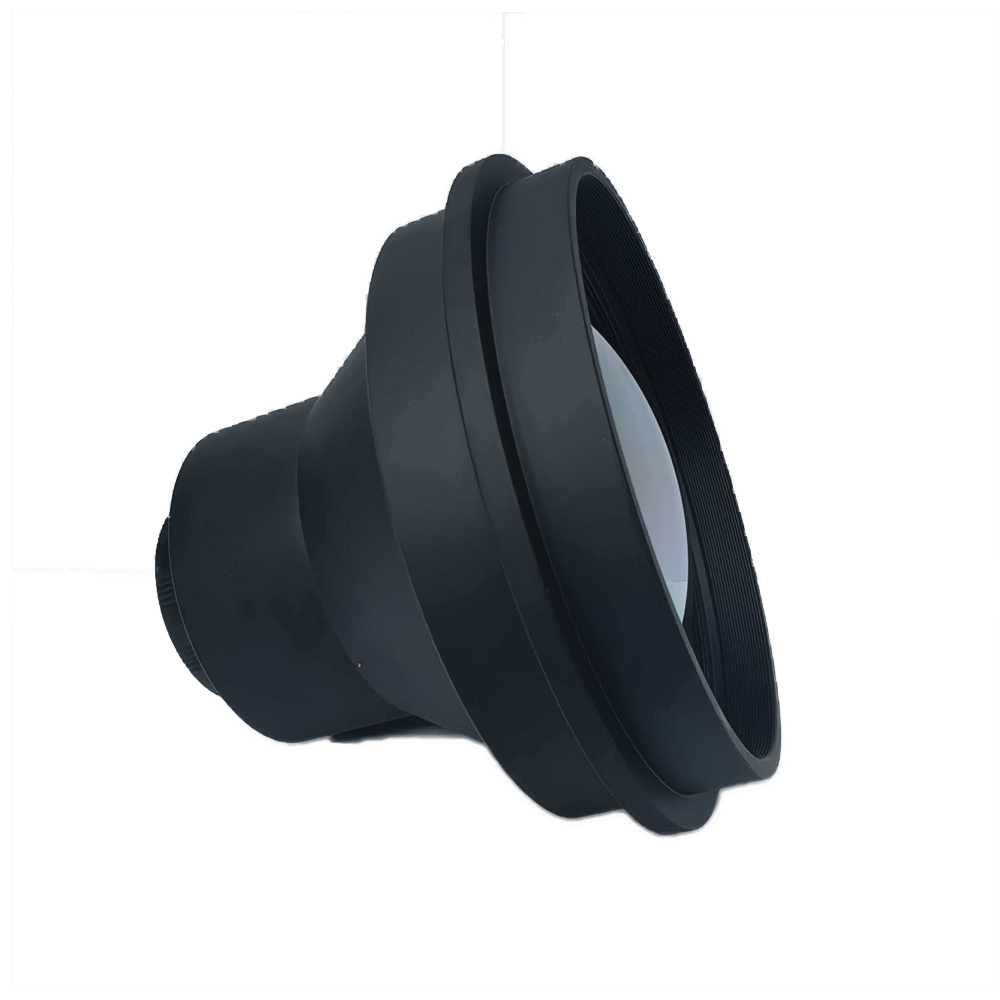

75 mm värmebildslins

Produkt Kort beskrivning

Denna högpresterande 75 mm värmebildslins är utvecklad och tillverkad avShanghai SILK Optical Technology CO., LTD,optimerad för 640×512, 17μm infraröda detektorer för att leverera skarpa långvågiga infraröda bilder. Med en F1.0-design med stor bländare, realiserar denna F1.0-atermiska lins tillförlitlig optisk övervärmning utan extra elektriska fokuserande delar, och bibehåller en stabil bildkvalitet inom -40℃ ~ +80℃ extrema arbetsmiljöer.

Med HD-exponerad optikbeläggning, hög transmittans upp till 88 % och över 96 % relativ belysning, återställer denna infraröda lins jämn ljusstyrka över hela synfältet, medan låg 0,85 % distorsion minimerar bildens geometriska avvikelse. Det mekaniska fästet M34×0,75 säkerställer snabb och stabil montering, och IP67-klassningen av frontelementets vattentäthet ger solid damm- och fuktsäker förmåga. Väger endast cirka 475 g, den kompaktstrukturerade värmebildslinsen passar integrering i olika infraröda observationsenheter. Shanghai SILK Optical Technology CO., LTD kontrollerar strikt varje produktionsprocedur, vilket gör denna infraröda lins till en pålitlig optisk kärna för utomhus termisk observation och övervakningsuppgifter.

Produktdetaljerad beskrivning

Parameteranalys

Brännvidd och bländare:75 mm brännvidd i kombination med F1.0 stor bländare. Större bländare samlar in mer infraröd strålning, vilket avsevärt förbättrar signal-brusförhållandet för infraröd infångning i svaga tillstånd.

Detektorkompatibilitet:Matchar perfekt 640 × 512,17 μm okyld infraröd detektor och levererar 8,3°(H) ×6,6°(V) synfält för observation på medellång distans.

Optisk struktur:Antar optisk atermaliseringsdesign, eliminerar termisk defokusering orsakad av stora temperatursvängningar, ingen motordriven fokusmekanism krävs.

Optisk beläggning och optoindex:HD-exponerad optikbeläggning ger 88 % transmittans; relativ belysning＞96% säkerställer enhetlig bildljusstyrka; distorsion kontrolleras till endast 0,85 % för scentrogen bild.

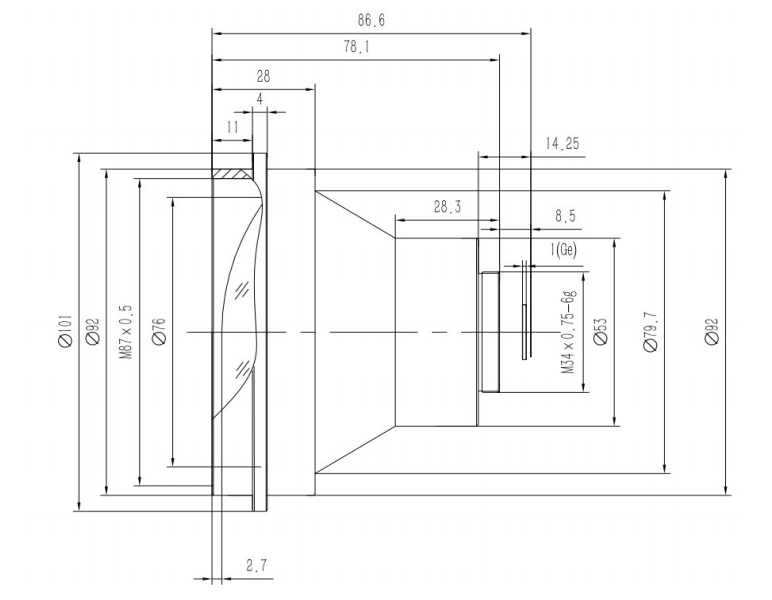

Mekaniskt och miljömässigt:M34×0,75 standardfäste för enkel installation; IP67 inträngningsskydd för frontelement; driftstemperatur ‑40℃~+80℃; nettovikt ~475g för lättviktssystemintegration.

Prestandafördelar

Stabil Athermal Imaging:Denna värmebildslins tillämpar passiv optisk athermalization-teknik från Shanghai SILK Optical Technology CO., LTD. Den håller skarpt fokus från‑40℃ till +80℃, undviker risk för elektronisk fokuseringsfel, sänker hela systemets strömförbrukning och mekaniska felfrekvens.

Överlägsen optisk prestanda:Högtransmittansbeläggning på denna infraröda lins garanterar tillräcklig infraröd energitillförsel. Över 96 % relativ belysning förhindrar mörka hörn; ultralåg 0,85 % distorsion undviker målformsdeformation för exakt målmätning och igenkänning.

Robust miljöanpassning:IP67-frontelementets vattentäta kvalitet skyddar linskärnan från damm, regn och stänk. Den solida strukturen hos denna F1.0 atermiska lins anpassar sig till tufft utomhusklimat.

Bekväm systemintegration:M34×0,75 standardiserat gränssnitt stöder snabb mekanisk montering. 475 g lättviktsdesign minskar lastbelastningen för fordonsmonterad, luftburen och bärbar infraröd utrustning.

Pålitlig tillverkningskvalitet:Shanghai SILK Optical Technology CO., LTD slutför optisk design, linsmontering och prestandakalibrering internt, varje 17 μm detektorlins genomgår en strikt temperaturcykel och optisk inspektion före leverans.

Applikationsfält

Gräns- och omkretssäkerhet:Den här värmebildslinsen passar fasta värmeövervakningskameror för larmning på lång räckvidd och upptäcker inkräktare dag och natt i totalt mörker.

Fordonsburen termisk observation:Den atermiska linsen F1.0 tjänar till infraröda övervakningssystem ombord, och detekterar trafikrisker under dåligt väder som dimma och natt.

Obemannad systemnyttolast:Denna högpresterande infraröda lins är en central optisk komponent för UAV-infraröd pod och stöder patrullering på mellandistans, tidig varning för skogsbränder och övervakning av vilda djur.

Industriell temperaturinspektion:Matcha med 640×512 infraröd detektor för temperaturkontroll av elektrisk utrustning, övervakning av ugnskondition i tungindustriscenarier.

Bärbara termiska observationsenheter:Denna 17 μm detektorlins är integrerad i handhållna termiska monokulära för sök-och-räddning, utomhusfältsdrift under komplicerat väder.
